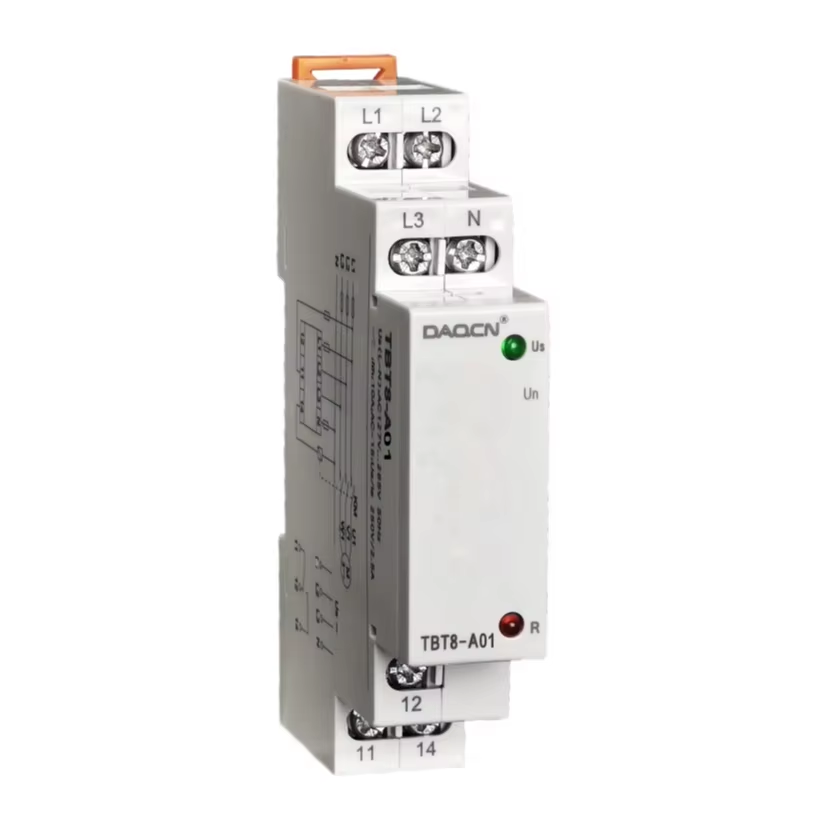

Relé de tensión TBT8-A01 Relé de protección inteligente para motor Protección contra sobrecarga de tensión Relé de fallo de fase

Detalle rápido:

protección del motor cortacircuitos

2.Control para conexión de equipos móviles (equipos de obra, equipos agrícolas, camiones frigoríficos).

-Control para protección de personas y equipos contra las consecuencias del funcionamiento inverso.

-Conmutación entre alimentación normal/emergencia.

-Protección contra el riesgo de arrastre de carga (fallo de fase).

Descripción:

Serie TBT8: El sofisticado protector de tensión para la integridad del motor trifásico y del sistema

En el exigente entorno de la automatización industrial, el motor de inducción trifásico es una pieza fundamental, accionando desde cintas transportadoras y bombas hasta compresores y máquinas-herramienta. La fiabilidad y la durabilidad de estos activos críticos están íntimamente vinculadas a la calidad de la energía eléctrica suministrada. —incluyendo pérdida de fase, asimetría severa (desequilibrio de fases), sobretensión y subtensión —son algunas de las principales causas de fallos en los devanados del motor, generación excesiva de calor y paradas catastróficas. Los relés térmicos tradicionales de sobrecarga no ofrecen ninguna protección contra estas patologías en el suministro eléctrico. El Relé de Monitoreo de Voltaje Trifásico Serie TBT8 está diseñado para cubrir este vacío crítico de protección. Actúa como un centinela inteligente y dedicado para sus sistemas trifásicos, analizando continuamente la calidad del suministro y desconectando preventivamente los equipos antes de que condiciones eléctricas dañinas puedan causar daños. Al centrarse exclusivamente en la medición y análisis preciso del voltaje, proporciona una capa fundamental de protección esencial para maximizar la vida útil del motor, garantizar la continuidad del proceso y salvaguardar inversiones de capital significativas.

Análisis Avanzado del Suministro Trifásico para una Protección Proactiva

El TBT8 ’su inteligencia central radica en su capacidad para realizar un análisis detallado y en tiempo real del suministro trifásico, más allá de una simple detección de presencia/ausencia.

· Compatibilidad con Doble Sistema: La serie se ofrece en dos modelos diseñados para diferentes estándares globales de red eléctrica. El TBT8-A está concebido para configuraciones estrella (monitoreo de voltajes Fase-Neutro: 127V, 230V, etc.), mientras que el TBT8-B es para configuraciones triángulo (monitoreo de voltajes Fase-Fase: 220V, 380V, 415V, etc.). Este enfoque especializado garantiza una precisión y relevancia óptimas para la instalación.

· Detección Integral de Fallas: Está programado para identificar todas las fallas críticas de voltaje:

· Pérdida de Fase / Bajo Voltaje: Detecta cuándo una fase ha desaparecido completamente o cae por debajo de un umbral seguro.

· Sobrevoltaje: Protege contra picos en el suministro que pueden saturar los núcleos del motor y aumentar el consumo de corriente.

· Asimetría de Fase (Desequilibrio): Una falla particularmente insidiosa en la que los voltajes son desiguales, generando corrientes de secuencia negativa que provocan un sobrecalentamiento severo. El TBT8 permite ajustar el umbral de asimetría desde un 5% hasta un 15%.

· Secuencia de Fase Incorrecta: Puede evitar la rotación inversa de los motores.

Ingeniería de precisión con umbrales y retardos completamente configurables

Reconociendo que no todas las aplicaciones son idénticas, el TBT8 ofrece una amplia ajustabilidad para lograr un ajuste perfecto.

· Umbrales ajustables de voltaje: Los puntos de disparo para sobrevoltaje y subvoltaje no son fijos. Los usuarios pueden ajustarlos dentro de un rango del 2 % al 20 % del voltaje nominal seleccionado (Un), permitiendo que la protección se ajuste finamente tanto a la tolerancia del motor como a la estabilidad específica de la red local.

· Lógica temporal inteligente: Para evitar disparos innecesarios por transitorios breves e inofensivos, el dispositivo incorpora un retardo de disparo ajustable de 0,1 a 10 segundos. Un retardo fijo de arranque de 0,5 segundos al encender permite que la alimentación se estabilice antes de que comience la supervisión, ignorando los transitorios de arranque. El el relé también incluye un tiempo de reinicio integrado de 1000 ms.

· Medición de alta fidelidad: Todas las decisiones de protección se basan en datos altamente precisos, gracias a un error de medición de ≤1% y una excelente estabilidad a largo plazo caracterizada por un bajo coeficiente de temperatura de 0,05% por °C. ¿ Qué?

Indicación clara, salida robusta y construcción duradera

Diseñado para integrarse en paneles de control industrial, el TBT8 es fácil de usar y está construido para durar.

· Estado visual instantáneo: Un LED verde proporciona una clara confirmación del suministro de energía y del funcionamiento saludable del monitoreo. Un LED rojo independiente indica el estado del relé de salida, ofreciendo diagnósticos visuales inmediatos.

· Interfaz de conmutación confiable: El dispositivo cuenta con un relé de salida 1 PDT (doble tiro polarizado) con una clasificación de contacto de 10 A (AC1). Esta salida robusta puede controlar directamente la bobina de un contactor principal o un interruptor automático, proporcionando una ruta de desconexión segura y confiable para la carga protegida.

· Durabilidad y seguridad de grado industrial: Diseñado para millones de operaciones, cuenta con una vida mecánica de 10 millones de ciclos y una vida eléctrica de 100.000 ciclos (AC1). Su panel frontal IP40 y protección de terminales IP20 protegen contra el polvo y contactos accidentales. El cumplimiento de las normas de Categoría de Sobretensión III y Grado de Contaminación 2 confirma su idoneidad para entornos industriales exigentes. Su diseño compacto, montable en riel DIN (95,5x18x64 mm), garantiza una instalación sencilla en cualquier armario de control.

Aplicaciones críticas para una mayor fiabilidad del sistema

La serie TBT8 es indispensable en cualquier entorno donde la salud del motor trifásico y la estabilidad del sistema sean prioridades:

· Centros de Control de Motores Industriales (MCC): Protección de bombas, ventiladores, compresores y accionamientos de máquinas herramienta frente a irregularidades en la alimentación.

· Sistemas de climatización (HVAC): Protección de motores grandes de enfriadoras, torres de refrigeración y unidades de manejo de aire en edificios comerciales.

· Tratamiento de aguas y aguas residuales: Garantizando la confiabilidad de los sopladores de aireación críticos, las bombas de agua bruta y de lodos.

· Manipulación y procesamiento de materiales: Protección de motores en transportadores, trituradoras, mezcladoras y extrusoras contra fallos de fase que pueden provocar atascos y sobrecalentamientos.

· Integración de energías renovables: Supervisión del punto de conexión a la red para generadores o como verificación previa para interruptores automáticos de transferencia.

Conclusión:

La inversión esencial en protección eléctrica predictiva

El relé de supervisión de voltaje trifásico Serie TBT8 va más allá del papel de un simple dispositivo de protección. Es un componente esencial de una estrategia de mantenimiento predictivo, previniendo fallos antes de que ocurran mediante la auditoría continua de la calidad de la energía entrante. Al ofrecer una protección precisa y configurable contra asimetrías de voltaje, pérdida y desviaciones —amenazas invisibles para los relés térmicos tradicionales —contribuye directamente a la reducción de los costos de mantenimiento, prolonga la vida útil del motor y mejora significativamente el tiempo de actividad del sistema en general. Para los responsables de instalaciones, ofrece tranquilidad. Para los integradores de sistemas, proporciona un bloque básico confiable y conforme con las normas para el diseño robusto de sistemas de control. En una era en la que la eficiencia operativa es primordial, instalar un TBT8 es una declaración proactiva de que sus sistemas críticos accionados por motores no solo están alimentados, sino que también están protegidos de forma inteligente y vigilante.

Aplicaciones:

-Control para conexión de equipos móviles (equipos de obra, agrícola

equipos, camiones refrigerados).

-Control para protección de personas y equipos contra el

consecuencias del funcionamiento inverso.

-Conmutación entre alimentación normal/emergencia.

-Protección contra el riesgo de arrastre de carga (fallo de fase).

Especificaciones:

Ventaja Competitiva:
