جزئیات سریع:
1. تایمر رله
۲. تأخیر در روشن یا خاموش کردن مدار، مانند کنترل زمان روشن شدن عنصر گرمایشی، زمان کارکرد پمپ آب و تأخیر خاموش شدن فن.
| پارامترهای فنی | TBT7-R1 | TBT7-R2 | |
| عملکرد | رله زمانی دو طرفه نامتقارن | ||
| ترمینالهای تغذیه | A1-A2 | ||
| محدوده ولتاژ | AC/DC 12-240V (50-60Hz) | ||
| بار | AC0.7-3VAC/DC0.5-1.7W | ||
| محدوده ولتاژ | AC 230V (50-60Hz) | ||
| ورودی برق | ACmax.12VA/1.3W | ACmax.12VA/1.9W | |
| تحمل ولتاژ تغذیه | -15%;+10% | ||
| نشانگر تغذیه | لئد سبز | ||
| محدودههای زمانی | 0.1 ثانیه تا 100 روز | ||
| تنظیم زمان | پتانسیومتر | ||
| انحراف زمانی | تنظیم مکانیکی 10% | ||
| دقت تکرار | پایداری مقدار تنظیمشده 0.2% | ||
| ضریب دما | 0.05%/℃،در=20℃ (0.05%°F= در 68°F) | ||
| تولید | 1xSPDT | 2xSPDT | |
| رتبه بندی فعلی | 1*16A(AC1)/1*5A(AC1) | 2*16A(AC1)/2*5A(AC1) | |
| ولتاژ سوئیچینگ | 250VAC/24VDC | ||
| ظرفیت حداقل قطع DC | 500mW | ||
| نمایش خروجی | چراغ قرمز | ||
| مدت عمر مکانیکی | 1*107 | ||
| طول عمر الکتریکی (AC1) | 1*105 | ||
| زمان ریست | حداکثر 200ms | ||
| دماي عملکرد | -20℃ تا +55℃ (-4°F تا 131°F) | ||
| دماي ذخیره سازی | -35°C تا +75°C (-22°F تا 167°F) | ||
| نوع نصب/ریل DIN | ریل Din EN/IEC 60715 | ||
| درجه محافظت | درجه حفاظت IP40 برای پنل جلویی/IP20 برای ترمینالها | ||
| موقعیت کاری | هر | ||
| دستهبندی ولتاژ بیشازحد | ⅲ. | ||
| درجه آلودگی | 2 | ||
| حداکثر کابل (سایز) mm2 | سیم جامد حداکثر 1*2.5 یا 2*1.5/با غلاف حداکثر 1*2.5(AWG 12)، حداکثر 1*2.5(AWG 12) | ||

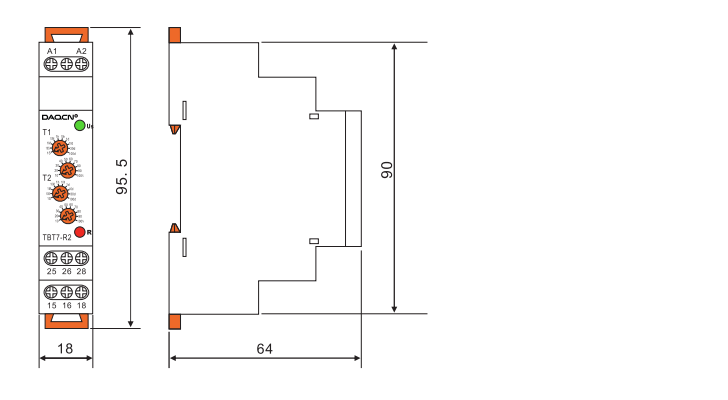

| ابعاد | 95.5x18x64mm | ||
| وزن | 1*SPDT:W240 62g | 1*SPDT:W240 83g | |
 |
توضیحات:
رله زمانی سیکلدهنده نامتقارن سری TBT7-R: موتور نهایی برای کنترل فرآیندهای پیچیده با چرخه طولانی
در عرصه پیشرفته اتوماسیون فرآیندهای صنعتی، مدیریت ساختمانها و سیستمهای محیطی بزرگمقیاس، نیاز اغلب فراتر از تأخیرهای ساده روشن/خاموش است. بسیاری از کاربردهای حیاتی به چرخهای مداوم و تکرارشونده نیاز دارند که در آن دورههای «روشن» و «خاموش» دارای مدت زمان متفاوت و قابل تنظیم بهصورت مستقل هستند. این نیاز به کنترل پیچیده و ریتمیک دقیقاً همان جایی است که رله زمانی سری TBT7-R با قابلیت چرخهسازی نامتقارن به درخشش میپردازد. این رله پیشرفته، بسیار فراتر از رلههای زمانی معمولی عمل میکند و به عنوان ضربان قلب دقیق و خودکار برای فرآیندهایی طراحی شده است که نیازمند عملکرد دورهای مداوم و بدون نیاز به نظارت مستمر هستند. این یک راهحل اختصاصی و هوشمند برای کاربردهای بلندمدت است که دامنه برنامهریزی بینظیر، دقت استثنایی و مقاومت در سطح صنعتی را ارائه میدهد تا بهصورت ماهرانه وظایف چرخهای پیچیده را از چند ثانیه تا چند فصل کنترل کند.
نوآوری اصلی: تسلط بر ریتمهای پیچیده با چرخهسازی نامتقارن
ویژگی بارز سری TBT7-R، عملکرد چرخهکننده نامتقارن اختصاصی آن است. برخلاف فلاشرهای معمولی یا تایمرهای تأخیر در روشن شدن، این رله به کاربر اجازه میدهد دو بازه زمانی مجزا را در چرخه تکراری تنظیم کند:
- زمان «روشن» (خروجی فعال)
- زمان «خاموش» (خروجی غیرفعال)
هر یک از این دورهها با استفاده از یک پتانسیومتر اختصاصی روی پنل جلو تنظیم میشود و کنترل شهودی و فوری بر روی چرخه کاری فراهم میکند. این قابلیت نامتقارن اساسی است برای کاربردهایی که دورههای عملیاتی و استراحت برابر نیستند. آیا پمپی را که ۸ دقیقه در هر ۲ ساعت فعال میشود، یا پنکه تهویه را که هر ۵ دقیقه ۳۰ ثانیه کار میکند، یا سیستم پاشش گلخانهای را که دو بار در روز ۱۵ دقیقه فعال است، کنترل میکنید، TBT7-R منطق کنترلی کامل و خودمختار را فراهم میآورد. این ویژگی نیاز به چندین تایمر یا برنامهنویسی پیچیده PLC را حذف میکند و راهحلی ساده اما قدرتمند و مستقل ارائه میدهد.
دامنه زمانی بیسابقه و دقت کرونومتری
با طراحی مناسب برای چرخههای کوتاه پیچیده و همچنین برنامههای با مدت زمان بسیار طولانی، رله TBT7-R یکی از گستردهترین محدودههای زمانی موجود در دستگاههای استاندارد ریل DIN را ارائه میدهد.
- دامنه زمانی بیهمتا: این رله محدوده شگفتانگیزی از 0.1 ثانیه تا 100 روز باورنکردنی را پوشش میدهد. این مقیاس عظیم امکان مدیریت وظایفی را فراهم میکند که از کاربردهای پالس سریع در ماشینآلات بستهبندی تا طرحهای کنترل فصلی در کشاورزی یا مدیریت تأسیسات — مانند کنترل کابلهای ضد یخزدگی یا روشنایی فضای سبز با برنامهریزی ماهانه — را شامل میشود.
- دقت و پایداری عالی: این دستگاه با دقت تکرار ۰٫۲٪ مقدار تنظیمشده، عملکرد برجستهای ارائه میدهد و اطمینان میدهد که چرخهها در طول هفتهها و ماههای کارکرد مداوم باقی بمانند. زمانبندی آن در برابر تغییرات محیطی بسیار پایدار است و ضریب دمایی بسیار کمی به میزان تنها ۰٫۰۵٪ در هر درجه سانتیگراد دارد. یک دیود نوری سبز نشاندهنده تأمین برق است، در حالی که یک دیود نوری قرمز نشانه واضحی از وضعیت خروجی را در فاز «روشن» چرخه فراهم میکند.
قدرت مستحکم و جهانی و سوئیچینگ با ظرفیت بالا
طراحیشده برای قابلیت اطمینان در محیطهای الکتریکی متنوع، TBT7-R برای استقرار جهانی و بارهای سنگین طراحی شده است.
- سازگاری جهانی با برق: ترمینالهای تأمین برق آن محدوده بسیار گسترده ولتاژ AC/DC از ۱۲ تا ۲۴۰ ولت در ۵۰/۶۰ هرتز را با تحمل ۱۵-٪ تا ۱۰+٪ میپذیرند. این انعطافپذیری ادغام بیدرنگ آن را در هر تابلوی کنترلی در سراسر جهان، از مدارهای کنترل ۲۴ ولت DC تا کابینتهای متصل به برق اصلی ۲۴۰ ولت AC، بدون نیاز به مبدلهای خارجی، تضمین میکند.
- ظرفیت سوئیچینگ با توان بالا: این رله در دو مدل TBT7-R1 (1x تماس SPDT) و TBT7-R2 (2x تماس SPDT) در دسترس است و دارای تماسهای خروجی قوی با ظرفیت تا 16 آمپر در 250 ولت AC (AC1) است. این ظرفیت بالا امکان کنترل مستقیم بارهای قابل توجهی مانند سولنوئید صنعتی، سیمپیچهای کنتاکتور بزرگ، موتورهای فن و بانکهای بخاری را فراهم میکند و با حذف نیاز به تقویتکنندههای میانی، طراحی تابلو را سادهتر میکند. طراحی این رله زمان بازگشت سریعی به میزان ≤200ms را تضمین میکند که امکان انتقال سریع بین چرخهها را فراهم میآورد.
استقامت صنعتی برای عملکرد پرچالش و مداوم
برای کاربردهای صنعتی سختترین شرایط ساخته شده، TBT7-R برای تحمل میلیونها چرخه عملکرد طراحی شده است.
- طول عمر استثنایی: این رله برای دوام بسیار بالا مهندسی شده است و دارای عمر مکانیکی 10 میلیون عملکرد و عمر الکتریکی (AC1) 100 هزار عملکرد است که آن را به گزینه ایدهآل برای کاربردهای با چرخه کاری سنگین تبدیل میکند.
- مشخصات محیطی مقاوم: این دستگاه در محدوده دمایی -20°C تا +55°C بهصورت قابل اعتماد کار میکند و میتواند در دمای نگهداری از -35°C تا +75°C تحمل کند. با رتبهبندی حفاظت پنل جلویی IP40 و حفاظت ترمینالها در سطح IP20، در برابر گرد و غبار و تماس تصادفی محافظت شده است. این محصول مطابق با دسته ولتاژ بیشازحد دسته III و درجه آلودگی 2 است و برای استفاده در نصبهای صنعتی و الکتریکی ثابت با شرایط سخت تأیید شده است.
طراحی فشرده و استاندارد برای یکپارچهسازی آسان
رله دارای طراحی فشرده و صرفهجویی در فضا با ابعاد 95.5 میلیمتر × 18 میلیمتر × 64 میلیمتر است که امکان نصب متراکم روی ریلهای استاندارد 35 میلیمتری DIN (EN/IEC 60715) را فراهم میکند. طراحی جهانی آن اجازه میدهد در هر جهت فیزیکی عملکرد داشته باشد. اتصالات ساده هستند و از سیم توپر تا 2.5 میلیمتر مربع (AWG 12) پشتیبانی میکنند.
کاربردهای تحولآفرین برای اتوماسیون هوشمند و بلندمدت
قابلیتهای منحصر به فرد TBT7-R آن را به بخشی ضروری برای طیف وسیعی از وظایف اتوماسیون دورهای تبدیل کرده است:
- کنترل فرآیند صنعتی: برای دوزدهی دورهای مواد شیمیایی، روانکاری سیکلی ماشینآلات، کارکرد متناوب سیستمهای دو پمپه یا دو کمپرسور و فرآیندهای اختلاط نسبتدار.
- مدیریت ساختمان و انرژی: کنترل فنهای تهویه در گاراژهای پارکینگ، چرخهبندی سیستمهای آبیاری در مناطق لندسکیپ، مدیریت چرخههای ذوب یخ واحدهای تبرید تجاری و خودکارسازی روشنایی خارجی یا نمایشگرهای نشانگر.
- سیستمهای کشاورزی و محیط زیست: بسیار مناسب برای سیستمهای تغذیه خودکار، پاشش یا آبیاری سیکلی در گلخانهها، کنترل هوادهی در آبزیپروری و عملکرد دورهای تجهیزات نظارت بر محیط زیست.
- تصفیه آب و فاضلاب: مدیریت چرخههای شستوشوی معکوس فیلترها، حذف دورهای لجن و عملیات پمپ تزریق مواد شیمیایی در تأسیسات تصفیه.
نتیجهگیری: هماهنگکننده خودمختار فرآیندهای تکراری
رله زمانی سری TBT7-R به عنوان یک تایمر معمولی فراتر رفته و یک استاد کنترل مستقل محسوب میشود که بهطور حرفهای برای مدیریت ضربان پیچیده و ریتمیک عملیات صنعتی و تأسیسات مدرن طراحی شده است. با ارائه ترکیبی بینظیر از دامنه زمانبندی بسیار طولانی، کنترل چرخه مستقل، دقت استثنایی و قدرت سوئیچینگ قوی، این دستگاه جایگزینی منحصربهفرد، قدرتمند و مقرونبهصرفه نسبت به کنترلرهای برنامهپذیر پیچیدهتر برای وظایف چرخهای اختصاصی فراهم میکند. برای مهندسان و مدیران تأسیسات، این محصول قابلیت اطمینان «تنظیم و فراموش کردن» را برای فرآیندهایی که روزها، هفتهها یا ماهها ادامه دارند، فراهم میآورد. نصب آن باعث سادهسازی تابلوهای کنترل، کاهش هزینههای برنامهنویسی و تضمین کنترل چرخهای دقیق و بینقص میشود. در دنیای اتوماسیون که انجام اقدامات مکرر و سازگار امری کلیدی است، TBT7-R به عنوان راهحلی قطعی و هوشمند برای تسخیر خودِ زمان مطرح میباشد.
کاربردها:
-TBT7-R برای تهویه معمولی اتاق، کاهش چرخهای رطوبت، کنترل روشنایی،
پمپهای گردشی، تابلوهای نیمهراه، و غیره.
ویژگیهای عملکرد
-۲ تابع زمانی: چرخهساز با شروع پالس، چرخهساز با شروع توقف
-انتخاب تابع از طریق جامپر خارجی در ترمینالهای S-A1 انجام میشود.
-مقیاس زمانی ۰٫۱ ثانیه تا ۱۰۰ روز تقسیمشده به ۱۰ بازه زمانی:
(۰٫۱ ثانیه-۱ ثانیه/۱ ثانیه-۱۰ ثانیه/۰٫۱ دقیقه-۱ دقیقه/۱ دقیه-۱۰ دقیقه/۰٫۱ ساعت-۱ ساعت/۱ ساعت-۱۰ ساعت/۰٫۱ روز-۱ روز/۱ روز-۱۰ روز/۳ روز-۳۰ روز/
۱۰ روز-۱۰۰ روز)
-وضعیت رله با نشانگر LED نشان داده میشود
-۱ ماژول، نصب بر روی ریل دین.
