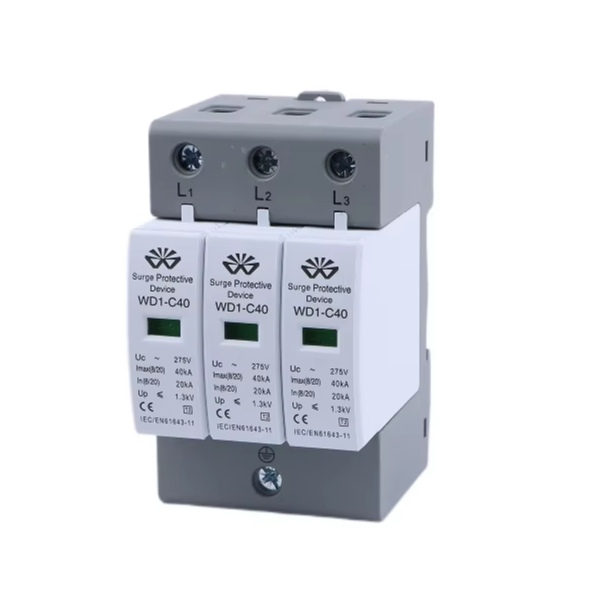

دستگاه محافظ جریان ناگهانی AC، محافظ اضافه ولتاژ، دستگاه هوشمند حفاظت در برابر نوسانات جریان SPD

جزئیات سریع:

1. SPD، محافظ سورج

2. محافظت در برابر ولتاژهای ناشی از صاعقه در سیستم خورشیدی (سیستم تغذیه برق فتوولتائیک)

توضیحات:

محافظ سورج چندقطبی پیشرفته: مقاومت مهندسی برای سیستم‌های قدرت متناوب مدرن

در چارچوب متصل‌شده زیرساخت‌های الکتریکی معاصر — از تأسیسات صنعتی پیشرفته و مراکز داده تجاری گرفته تا ساختمان‌های شهرداری ضروری و مجتمع‌های مسکونی — صرف‌نظر از اهمیت توزیع برق AC، این شبکه به‌طور مداوم در معرض ولتاژهای گذرا، پالس‌های پنهان و مخرب انرژی ناشی از رعد و برق، تغییر وضعیت شبکه یا کارکرد ماشین‌آلات سنگین قرار دارد. یک نوسان قدرتمند می‌تواند از طریق سیستم گسترش یابد و منجر به خرابی فاجعه‌بار تجهیزات الکترونیکی حساس، توقف فعالیت‌های عملیاتی و ضررهای مالی قابل توجه شود. این سری پیشرفته دستگاه‌های حفاظت در برابر نوسانات ولتاژ (SPD) چندقطبی به‌عنوان راه‌حل قطعی در برابر این تهدید همیشگی طراحی شده است. این دستگاه که با دقت بالا به‌منظور رعایت و فراتر رفتن از استانداردهای بین‌المللی ایمنی طراحی شده، تنها یک سد حفاظتی نیست، بلکه سرمایه‌گذاری پیشرفته‌ای در تداوم سیستم، حفظ دارایی‌ها و آرامش عملیاتی در کاربردهای برق AC از 230 ولت تا 420 ولت محسوب می‌شود.

حفاظت اصلی بی‌امان: ظرفیت تخلیه بالا و قلاب کردن ولتاژ پایین

هدف اصلی یک دستگاه SPD، عمل کردن به عنوان شیر اطمینان در سیستم‌های الکتریکی است و این سری با معیارهای عملکردی چندلایه و قوی، عملکرد برجسته‌ای دارد. این مجموعه محصولات با رده‌های جریان تخلیه نامی (In 8/20µs) از 10 کیلوآمپر تا 60 کیلوآمپر قوی، راه‌حل‌های سفارشی‌شده‌ای را برای سطوح مختلف خطر، از ساختمان‌های تجاری معمولی تا مکان‌های صنعتی با قرارگیری بالا در معرض خطر، ارائه می‌دهد. برای رویدادهای نوسان شدید، جریان تخلیه حداکثری (Imax 8/20µs) از 20 کیلوآمپر تا 100 کیلوآمپر استثنایی افزایش می‌یابد. این ظرفیت بسیار بالا تضمین می‌کند که دستگاه قادر است انرژی‌های گذرا را به زمین هدایت کند بدون آنکه دچار کاهش عملکرد شود. مهم‌تر اینکه، این محافظت قوی با سطح ولتاژ حفاظتی (Up) بسیار پایین تا 1.5 کیلوولت ترکیب شده است. این ولتاژ کلمپینگ پایین، کلید اصلی محافظت از تجهیزات متصل است؛ به این معنا که در هنگام نوسان، ولتاژ باقیمانده‌ای که به دستگاه‌های حساس — مانند PLCها، سرورها، دستگاه‌های تصویربرداری پزشکی یا ربات‌های تولید — عبور می‌کند، در محدوده‌های ایمن عملیاتی باقی می‌ماند و بدین ترتیب از آسیب دیدن تجهیزات جلوگیری کرده و عمر دارایی‌ها را افزایش می‌دهد.

طراحی‌شده برای استانداردههای جهانی و کاربرد عمومی

با تأییدیه IEC 61643-1 و GB 18802.1، این سری دستگاه حفاظت در برابر نوسانات ولتاژ (SPD) مطابق با معیارهای شناخته‌شده جهانی در زمینه عملکرد و ایمنی ساخته شده است. این دوگانه‌بودن در انطباق، قابلیت اطمینان را برای پروژه‌های بین‌المللی و داخلی تضمین می‌کند. طراحی آن پوشش گسترده‌ای از سیستم‌های متداول برق AC را فراهم می‌کند و ولتاژ کاری پیوسته ماکسیمم (Uc) آن شامل مقادیر 275V، 385V و 420V بوده و از شبکه‌های تک‌فاز و سه‌فاز استاندارد پشتیبانی می‌کند. این محصول در تنظیمات 1P، 2P، 3P و 4P موجود است و انعطاف کاملی برای محافظت بین خط-خنثی و خط-زمین در پیکربندی‌های مختلف اتصال به زمین سیستم (TN-S، TN-C-S، TT) فراهم می‌کند. این همه‌جانبه‌بودن، آن را به راه‌حلی تک‌منبعی برای محافظت از تمام تابلوهای توزیع، از خطوط اصلی ورودی تا مدارهای فرعی حیاتی تبدیل می‌کند.

ساختار مستحکم برای محیط‌های چالش‌برانگیز و نصب ایمن

مقاومت واقعی در شرایط سخت اثبات می‌شود. این دستگاه SPD برای دوام استثنایی در برابر شرایط محیطی طراحی شده است و دامنه دمای کارکرد آن از -40°C تا +85°C است. این ویژگی عملکرد پایدار و قابل اعتماد را در زیر ایستگاه‌های خارجی یخبندان، انبارهای بدون گرمایش یا فضاهای صنعتی داغ تضمین می‌کند جایی که دستگاه‌های ضعیف‌تر ممکن است دچار خرابی شوند. ایمنی و دوام همچنین در طراحی فیزیکی آن نهفته است. پوشش خارجی از نایلون مقاوم در برابر شعله (با رتبه UL94 V-0) ساخته شده است که به‌طور قابل توجهی خطر آتش‌سوزی را کاهش می‌دهد. برای اتصال ایمن و استاندارد، از نصب روی ریل DIN 35mm بهره می‌برد که امکان نصب سریع و منظم در هر تابلوی توزیع را فراهم می‌کند. مشخصات اتصال الکتریکی به‌وضوح تعیین شده‌اند و حداکثر سیم اتصال 35mm² (مسی تک‌رشته یا چندرشته) را پشتیبانی می‌کنند، در حالی که سیم 16 تا 25mm² برای تعادل بهینه بین عملکرد و عملی‌بودن توصیه می‌شود تا هم ظرفیت بالای جریان تضمین شود و هم اتصال آسان باشد.

پاسخ فوق‌العاده سریع و یکپارچه‌سازی سیستم

در دنیای نانوثانیهای گذرای الکتریکی، سرعت غیرقابل مذاکره است. این دستگاه دارای زمان پاسخگویی بسیار سریع کمتر از ۲۵ نانوثانیه است. این واکنش تقریباً فوری تضمین می‌کند که سیستم حفاظت در برابر ولتاژ لحظه‌ای (SPD) قبل از اینکه موج نوسان بتواند عمیق‌تر به داخل سیستم نفوذ کند، فعال شود و خط دفاعی اول و مهم‌ترین خط را فراهم آورد. طراحی این دستگاه به‌طور ذاتی ادغام بدون درز آن در طرح‌های گسترده‌تر حفاظت الکتریکی را در نظر می‌گیرد. مشخصات عملکردی واضح آن (In، Imax، Up) امکان هماهنگی دقیق با دستگاه‌های حفاظتی بالادستی و پایین‌دستی را فراهم می‌آورد و ایجاد یک استراتژی قابل اعتماد «حفاظت سلسله مراتبی» را تسهیل می‌کند که به‌طور مؤثر هماهنگی انرژی را مدیریت می‌کند؛ به‌گونه‌ای که SPD بخش عمده‌ی انرژی را تحمل می‌کند و دستگاه‌های پایین‌دستی از آسیب در امان می‌مانند.

نتیجه‌گیری: ستون فقرات بنیادی یکپارچگی سیستم الکتریکی

این سری پیشرفته متعدد قطبی دستگاه حفاظت از ولتاژ (SPD) بسیار فراتر از یک مؤلفه واکنشی است؛ بلکه یک پایه استراتژیک و پیشگیرانه برای هر نصب الکتریکی مدرن محسوب می‌شود. با ترکیب انحراف ضربه با ظرفیت بالا، ولتاژ عبوری پایین، رعایت بی‌وقفه استانداردها و تحمل محکم در برابر شرایط محیطی در یک بسته انعطاف‌پذیر و آسان برای نصب، این دستگاه راه‌حل جامعی برای کاهش ریسک‌های الکتریکی ارائه می‌دهد. برای مدیران تأسیسات، این دستگاه در برابر هزینه‌های سرمایه‌ای غیرمنتظره و اختلال در کسب‌وکار محافظت می‌کند. برای مهندسان طراح، مؤلفه‌ای قابل اعتماد و مورد تأیید است که طراحی سیستم را ساده‌تر می‌کند. برای صاحبان دارایی‌ها، این دستگاه یک بیمه‌نامه ضروری برای زیرساخت‌های الکتریکی آن‌هاست. در دورانی که وابستگی دیجیتال و اتوماسیون مشخصه آن است، تضمین کیفیت برق و زمان عملکرد سیستم امری حیاتی است. این محافظ ضربه به عنوان یک نگهبان هوشیار عمل می‌کند و به گونه‌ای طراحی شده که هرگز اجازه ندهد قدرت مخرب نوسانات الکتریکی، تداوم، ایمنی و بهره‌وری عملیات شما را تحت تأثیر قرار دهد. این دستگاه عنصری ضروری و غیرقابل چانه‌زنی برای ساخت سیستم‌های الکتریکی مقاوم و آماده آینده است.

کاربردها:

۱. سیستم‌های تولید انرژی فتوولتائیک (سناریوهای اصلی کاربرد)

✅ نیروگاه‌های خورشیدی بزرگ‌مقیاس متمرکز روی زمین
آرایه‌های فتوولتائیک ۱۵۰۰ ولت جریان مستقیم، جعبه‌های ترکیبی فتوولتائیک، ترمینال‌های ورودی جریان مستقیم اینورترها؛ نیروگاه‌های خورشیدی کوهستانی، نیروگاه‌های خورشیدی شناور و نیروگاه‌های خورشیدی کشاورزی-خورشیدی.

✅ سیستم‌های فتوولتائیک توزیع‌شده تجاری و صنعتی
سیستم‌های فتوولتائیک روی سقف کارخانه‌ها و پارک‌ها، نصب‌شده در جعبه‌های ترکیبی جریان مستقیم و کابینت‌های ورودی جریان مستقیم اینورترها.

✅ سیستم‌های فتوولتائیک خانگی و کوچک‌مقیاس روی سقف
محافظت از سوختگی ناشی از رعد و برق در سمت جریان مستقیم سیستم‌های فتوولتائیک تجاری و صنعتی کوچک‌ظرفیت و سیستم‌های فتوولتائیک روی سقف ویلاها.

✅ پروژه‌های فتوولتائیک با نگهدارنده‌های قابل تنظیم
محافظت در برابر نوسانات جریان در سمت جریان مستقیم داخل جعبه‌های ترکیبی که از نگهدارنده‌های فتوولتائیک پشتیبانی می‌کنند.

۲. سیستم‌های ذخیره‌سازی انرژی انرژی‌های تجدیدپذیر

✅ سیستم‌های یکپارچه خورشیدی-ذخیره‌سازی
ذخیره‌سازی انرژی با اتصال مستقیم (DC-coupled)، مدارهای جریان مستقیم ماشین‌های تولید همزمان انرژی خورشیدی و ذخیره‌سازی انرژی باتری لیتیومی.

✅ محافظت در برابر نوسانات ولتاژ در سمت جریان مستقیم سیستم‌های تبدیل توان (PCS) و مدارهای جریان مستقیم کابینت‌های توزیع انرژی ذخیره‌سازی.

۳. سایر سناریوهای جریان مستقیم با ولتاژ بالا

• سیستم‌های ریزشبکه جریان مستقیم ۱۵۰۰ ولتی

• تجهیزات تأمین برق جریان مستقیم در فضای باز و محافظت از سمت جریان مستقیم ستون‌های شارژ جریان مستقیم در صورت تطبیق ولتاژ
