АХ3-Б Реле за тајмер 5А Универзално кашњење монтажа панела

Брзи детаљ:

1. тајмер реле ,реле за кашњење на прекид, дигитално време реле
2. Уколико је потребно. Користи се за контролу временског поретка

Опис:

АХ3-Б компактен реле за време Висок напон, ниска снага, поуздана контрола времена на панелу

АХ3-Б је компактен, високо-продуктивни временски реле дизајниран за широк спектар индустријске аутоматизације, управљања зградама и апликација за контролу процеса. Инжењерски осмишљен са универзалним напајањем, ниском потрошњом енергије и снажним 5А излазним контактом, овај реле нуди изузетну флексибилност и поузданост у пакету за монтажу панела који штеди простор. Његова 40×50 мм инсталацијска реза и лага конструкција (≈100г) чине га идеалним за контролне панеле, ОЕМ машине и опрему за тестирање где је простор на премијуму. Било да вам је потребно да уведете прецизно одлагање за покретање мотора, секвенцирање конвејера, контролу осветљења или циклус ВВЦ вентилатора, АХ3-Б пружа доследну, понављајућу се перформансу у захтевним окружењима.

Универзално снабдевање енергијом за глобалну употребу

АХ3-Б ради на изузетно широком опсегу напона: ДЦ12В-48В и АЦ12В-380В (50ХЗ). Ова универзална компатибилност омогућава да се реле користи у практично сваком систему за контролу, од логичких кола нисконапонског ЦЦ (нпр. ПЛЦ излаза, система на батерији, сензора) до стандардних АЦ мрежа до 380В. Ово елиминише потребу за више модела релеја за различите напоне, поједностављајући инвентар и смањујући трошкове. Потрошња енергије је импресивно ниска: ДЦ1.0В / АЦ1.0ВА, што минимизира генерацију топлоте унутар кућа и смањује оптерећење контролних кола, што га чини погодним за енергетски осетљиве апликације и густе контролне панеле.

Конструкција компактне панеле

Проектиран за монтажу на предњој панели, АХ3-Б захтева монтажно рупо 40×50 мм компактен отпечатак који омогућава високог густоће постављања на контролне ормаре, конзоле машина или преносне кутије за тест. Тежи само ≈100 г, лагано је и ипак чврсто. Предња панела има јасан дијалог за подешавање и селектор за номинални временски опсег, који омогућава брзо подешавање жељеног кашњења без алата. Интуитивни распоред смањује грешке у постављању и време обуке, чинећи га доступним и за искусне инжењере и операторе.

Робуст излазни контакт за директну преласку оптерећења

Опремљен контролном излазом на 5А на 220В ЦА, АХ3-Б може директно пребацити различите оптерећења, укључујући контакторске намотове, соленоидне вентили, мале моторе, индикаторске лампе, вентилаторе и отпорне грејаче. Излазни контакт је дизајниран за дуготрајну поузданост, са механичким животом од 107 операција и електричним животом од 103 операције на номиналном оптерећењу. Ова трајност га чини погодним за апликације са високим циклусом, као што су машине за паковање, конвејерски системи и понављајући индустријски процеси.

Висока изолација и диелектрична чврстоћа за безбедност

Безбедност је најважнија ствар у било којој електричној инсталацији. АХ3-Б нуди изолациони отпор ≥100МΩ на DC500V, обезбеђујући одличну изолацију између напајања, колона за време и контакта излаза. Диелектрична чврстоћа је номинантна 1500В ЦА између катуле/електронике и контаката (БЦЦ) и 1000В ЦА између отворених контаката (БОЦ), што гарантује заштиту од претераних напона и смањује ризик од лука или повреде. Ове карактеристике чине реле погодним за употребу у индустријским окружењима где су електрична бука и пролазници уобичајени.

Флексибилно прилагођавање времена

АХ3-Б пружа широк опсег времена који може прилагодити корисник (конкретни опсегови се бирају преко прекидача на предњој панели; типични модели нуде опсеге од 0,1 секунде до 30 сати или више, у зависности од верзије). Уређивање времена постиже се коришћењем уграђеног потенцијаметра и селектора опсега, што кориснику омогућава прецизно подешавање кашњења за апликацију. Ова флексибилност омогућава једном релеју да се носи са кратким кашњењима (нпр. 0,1 - 1 с за истезање пулса) као и са дугим кашњењима (нпр. 1 - 30 ч за опомену на наводњавање или одржавање). Јасно означивање временских јединица (секунде, минута, сати) спречава конфузију и осигурава исправну поставку.

Поуздана перформанса у различитим окружењима

АХ3-Б је изграђен да поуздано ради у типичним индустријским условима:

· Тренутна температура: -10°C до +50°C погодна за негрејене радионице, спољне станове и просторије са климатом.
· Влажност: 35% до 85% (некондензирање) добро функционише у већини окружења без ризика од оштећења влагом.

Ове спецификације обезбеђују стабилну тачност времена и дугу животност чак и у умерено захтевним подесима.

Типичне примене

Свестраност АХ3-Б-а чини га идеалним за безброј апликација:

· Контрола мотора: Стар-делта покретање, секвенцијално покретање више мотора, анти-кратки циклус за компресоре.
· Конвејерски системи: Одложено почеће / заустављање секција појаса, временски распоред зоне акумулације.
· ХВЦ: Одложено укључивање/изгашање вентилатора, време одмрзавања, подсећања на одржавање филтера.
· Контрола осветљења: кашњење осветљења степеништа, контрола заузетosti ходника, мигљење знакова.
· Контрола пумпе: Алтернативно функционисање пумпе, кашњење бунарске пумпе након обнављања струје.
• Индустријске машине: Вредачи за заваривање, фан за хлађење кашњења, време за процес бачевања.
· Иригација и пољопривреда: Автоматизовани циклуси заливања користећи подешавања савремених опсега.
· Опрема за испитивање: тестови старења, циклуси табеле вибрација, интервали за снимање података.
· Систем напона: аутоматско одлагање за поново затварање, временско преношење резервног напајања.

Лако инсталирање и рад

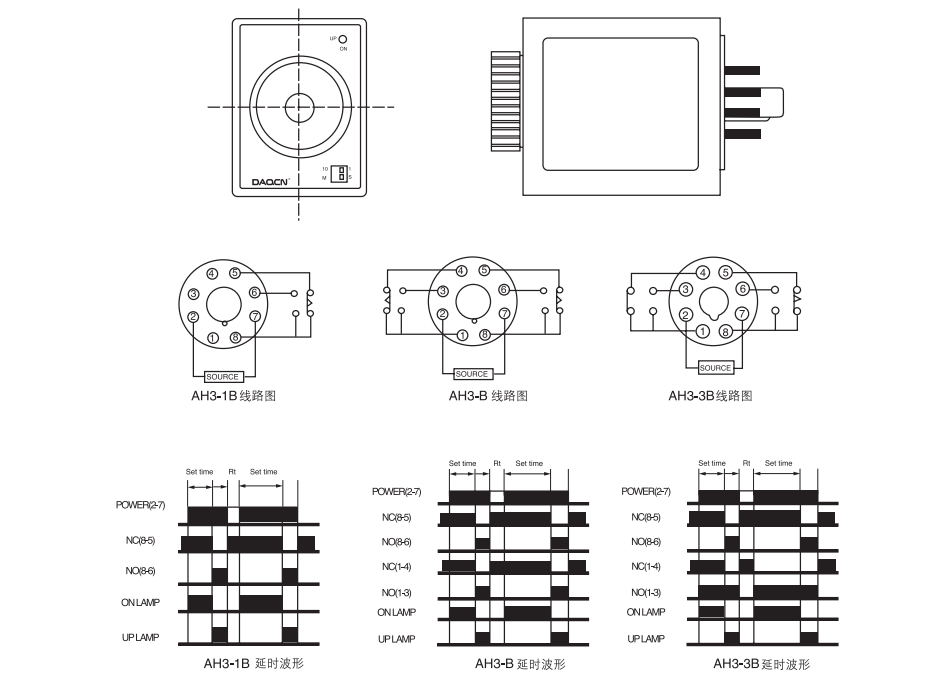

Монтажа АХ3-Б је једноставна: исеците правоугаону рупу од 40×50 мм у панелу, унесете реле и задржите га са укљученим скопима. Прикључите залих напајања (DC12-48V или AC12-380V) и оптерећење на одговарајуће терминале. Изаберите жељени временски распон помоћу селектора, а затим окренуте дијалог за подешавање на тачно потребно одлагање. Није потребно сложено програмирање или спољне алате. Јасно означење терминала и логичан распоред минимизирају грешке у жици и смањују време инсталације.

Zaključak

AH3-B компактни временски реле комбинује дизајн монтажа панела који штеди простор, универзално напоновање АЦ/ДЦ (12-380В АЦ / 12-48В ДЦ), ниску потрошњу енергије и снажан 5А излаз у један, једноставан уређај. Његова висока изолацијска отпорност, диелектрична чврстоћа и дуг механички живот осигурају поуздани рад у захтевним индустријским окружењима. Било да вам је потребно прецизно кратко одлагање за линију паковања или дуготрајан циклус за систем наводњавања, АХ3-Б пружа доследну, понављајућу се перформансу. За инжењере, произвођаче панела и професионалце за одржавање који траже приступачно, свестрано и трајно решење за време, АХ3-Б је савршен избор. Устави га једном и уживај у годинама поуздане услуге.

Primene :

Спецификације:

Временски опсег

Конкурентна предност:
