АХ3-НБ Реле за тајмер 5А 4 Дијам 3с-30м Панел

Брзи детаљ:

1. тајмер реле ,реле за кашњење на прекид, дигитално време реле
2. Уколико је потребно. Користи се за контролу временског поретка

Опис:

AH3-NB компактен временски релеј свестрано време са четири изборна опсега

AH3-NB је компактен временски реле на панели дизајниран за прецизну контролу кашњења у индустријској аутоматизацији, управљању зградама и апликацијама за контролу процеса. Са универзалним АЦ/ЦЦ напајањем, ниском потрошњом енергије и снажним 5А излазним контактом, овај реле нуди изузетну флексибилност у просторно штедљивом 50×40 мм резбином панела. Са четири интервала времена које корисник може изабрати (3 секунди, 3 минута, 30 секунди и 30 минута), АХ3-НБ може да се носи са широким спектром задатака за време од кратких машинских импулса до дужег интервала процеса. Његов лаган дизајн (≈100г), висока отпорност на изолацију и дуг механички живот чине га идеалним избором за контролне панеле, ОЕМ опрему и надоградњу одржавања.

Универзално снабдевање струјом за глобалну инсталацију

АХ3-НБ ради на изузетно широком опсегу напона: ДЦ12В-48В и АЦ12В-380В (50ХЗ). Ова универзална компатибилност омогућава да се реле користи у практично сваком контролном систему широм света, од нисконапонских логичких кола ЦЦ (нпр. ПЛЦ излаза, система на батерији, сензора) до стандардних АЦ мрежа до 380В. Ово елиминише потребу за више модела релеја за различите напоне, поједностављајући инвентар и смањујући трошкове. Потрошња енергије је изузетно ниска: ДЦ1.0В / АЦ1.0ВА, што минимизира производњу топлоте унутар кућа и смањује оптерећење контролних кола, што га чини погодним за енергетски осетљиве апликације и густо насељене панеле.

Конструкција компактне панеле

Проектиран за монтажу на предњој панели, АХ3-НБ захтева монтажно рупо 50×40 мм компактен отпечатак који омогућава високог густоће постављања на контролне ормаре, конзоле машина или преносне кутије за испитивање. Тежи само ≈100 г, лагано је и ипак чврсто. Предња панела има јасан циферблат за подешавање и ротациони прекидач за избор жељеног временског опсега из четири доступне опције. Интуитивни распоред омогућава брзо, без алата подешавање кашњења, смањујући грешке подешавања и време обуке.

Четири избора временских распона за максималну флексибилност

АХ3-НБ нуди четири независна временска опсега, од којих се сваки може континуирано регулисати помоћу уграђеног потенцијаметра. Дијазони су:

· 3 секунде (нпр. подешава се од око 0,3 до 3 секунде) идеално за кратке кашњења у паковачким машинама, заваривачким тајмерима или растезању импулса.
· 3 минута (нпр. подешава се од 0,3 до 3 минута) погодан за секвенцирање конвејерског трака, кашњење вентилатора након заустављања мотора или кратке процесне задржине.
· 30 секунди (нпр. подешава се од 3 до 30 секунди) савршено за кашњење осветљења степеништа, анти-кратки циклус компресора или време за ћутање аларма.
· 30 минута (нпр. подешава се од 3 до 30 минута) одличан за Ццикли одмрзавања ХВЦ-а, редување пумпе или времена упирања опреме.

Овај избор покрива широк спектар потреба индустријског и комерцијалног тајминга, омогућавајући једном релејском модели да замени неколико посвећених тајмера. Корисник једноставно окреће селектор опсега на жељену јединицу (секунде или минута) и затим подешава потенцијаометр на тачно потребно одлагање.

Робуст излазни контакт за директну преласку оптерећења

Опремљен контролном излазом на 5А на 220В ЦА, АХ3-НБ може директно да преузме различите оптерећења, укључујући контакторске намотове, соленоидне вентили, мале моторе, индикаторске лампе, вентилаторе и отпорне грејаче. Излазни контакт је дизајниран за дуготрајну поузданост, са механичким животом од 107 операција и електричним животом од 103 операције на номиналном оптерећењу. Ова трајност га чини погодним за апликације са високим циклусом, као што су машине за паковање, конвејерски системи и понављајући индустријски процеси.

Висока изолација и диелектрична чврстоћа за безбедност

Безбедност је најважнија ствар у било којој електричној инсталацији. АХ3-НБ нуди изолациони отпор ≥100МΩ на DC500В, обезбеђујући одличну изолацију између напајања, временског кола и контакта излаза. Диелектрична чврстоћа је номинантна 1500В ЦА између катуле/електронике и контаката (БЦЦ) и 1000В ЦА између отворених контаката (БОЦ), што гарантује заштиту од претераних напона и смањује ризик од лука или повреде. Ове карактеристике чине реле погодним за употребу у индустријским окружењима где су електрична бука и пролазници уобичајени.

Поуздана перформанса у различитим окружењима

АХ3-НБ је изграђен да поуздано ради у типичним индустријским условима:

· Тренутна температура: -10°C до +50°C погодна за негрејене радионице, спољне станове и просторије са климатом.
· Влажност: 35% до 85% (некондензирање) добро функционише у већини окружења без ризика од оштећења влагом.

Ове спецификације обезбеђују стабилну тачност времена и дугу животност чак и у умерено захтевним подесима.

Типичне примене

Свестрани временски опсеги АХ3-НБ-а чине га идеалним за безброј апликација:

· Контрола мотора: Стар-делта покретање (користећи опсег од 3 или 30), анти-кратки циклус за компресоре (обсег од 30).
· Конвејерски системи: Одложено почетак секција појаса (3 до 30), време зоне акумулације (3 до 3 м).
· ХВЦ: Одложење укључивања/изгашања вентилатора (размах од 30 секунди), време одмрзавања (размах од 30 м), подсећања на одржавање филтера (размах од 30 м).
· Контрола осветљења: кашњење осветљења степеништа (размах од 30 секунди), контрола запљене коридора (размах од 3 м), мигљење знакова.
· Контрола пумпе: Сменљив рад пумпе (размах од 30 м), кашњење пумпе бунака након обнављања струје (размах од 3 м).
· Индустријске машине: Вредачи за заваривање (размах од 3с), фан за хлађење кашњења (30с до 3м), време за процес серије (30м опсег).
· Опрема за испитивање: тестови старења, циклуси табеле вибрација, интервали за снимање података.
· Систем напона: Одложеност аутоматског резаключавања (размај од 3с), временско преношење резервног напона.

Лако инсталирање и рад

Монтажа АХ3-НБ је једноставна: исеците правоугаону рупу од 50×40 мм у панелу, унесете реле и задржите га са укљученим скопима. Прикључите залих напајања (DC12-48V или AC12-380V) и оптерећење на одговарајуће терминале. Изаберите временски распон помоћу ротирајућег прекидача предње панеле, а затим окренуте дијалог за подешавање на тачно потребно одлагање. Није потребно сложено програмирање или спољне алате. Јасно означење терминала и логичан распоред минимизирају грешке у жици и смањују време инсталације.

Zaključak

AH3-NB компактни временски реле комбинује дизајн за монтажу панела који штеди простор, универзално напоновање АЦ/ЦЦ (12-380В Ц / 12-48В Ц), ниску потрошњу енергије и снажан 5А излаз са четири одабрана временска опсега (3с, 3м, 30с Његова висока изолацијска отпорност, диелектрична чврстоћа и дуг механички живот осигурају поуздани рад у захтевним индустријским окружењима. Било да вам је потребно прецизно одлагање од 3 секунде за линију паковања или циклус од 30 минута за ХВЦ систем одмрзавања, АХ3-НБ пружа доследну, понављајућу се перформансу. За инжењере, произвођаче панела и професионалце за одржавање који траже приступачно, свестрано и трајно решење за време, АХ3-НБ је савршен избор. Устави га једном и уживај у годинама поуздане услуге.

Primene :

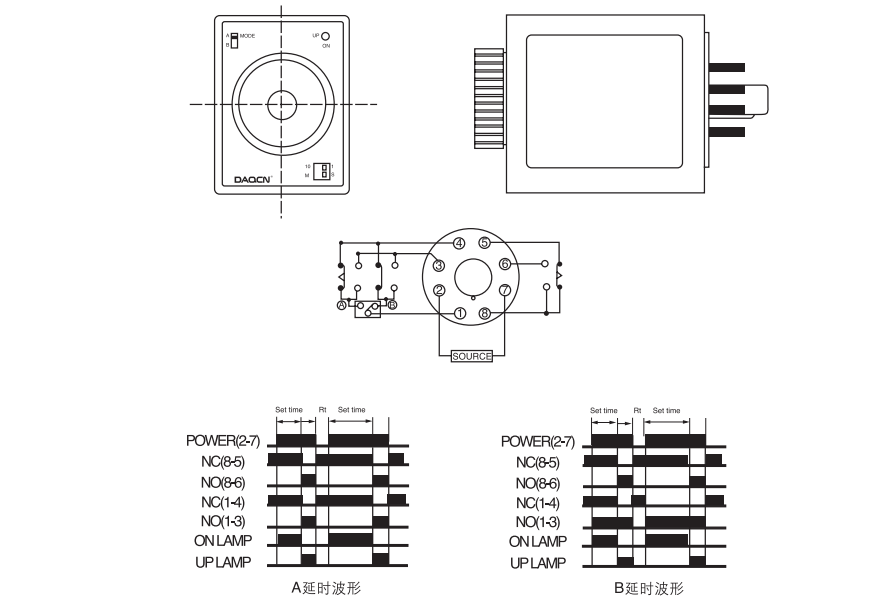

Спецификације:

Временски опсег

Конкурентна предност:
