รีเลย์ขนาดเล็กมืออาชีพที่ผลิตในประเทศจีน รีเลย์แบบทั่วไป

รายละเอียดรวดเร็ว

1. การควบคุม รีเล่ , รีเลย์แทรก (interposing relay)

2. ควบคุมโหลดกระแสสูงผ่านสัญญาณกระแสต่ำ หรือส่งและแยกสัญญาณระหว่างวงจรต่าง ๆ

3. ค่าการใช้งานของคอนแทค

คำอธิบาย

รีเลย์แม่เหล็กไฟฟ้าแบบอเนกประสงค์ขนาดเล็ก

แหล่งพลังงานแบบคอมแพกต์สำหรับการใช้งานสวิตชิ่งที่หลากหลาย

ในโลกที่ซับซ้อนของระบบควบคุมอุตสาหกรรม อุปกรณ์ระบบอัตโนมัติ และการผลิตอุปกรณ์อิเล็กทรอนิกส์ รีเลย์แม่เหล็กไฟฟ้าแบบธรรมดาแต่มีความสำคัญยังคงเป็นองค์ประกอบที่ขาดไม่ได้ รีเลย์ชนิดนี้ทำหน้าที่เป็นส่วนเชื่อมที่สำคัญระหว่างสัญญาณควบคุมกำลังต่ำกับโหลดกำลังสูง ทำให้สามารถดำเนินการสลับวงจรได้อย่างปลอดภัยและเชื่อถือได้ในแอปพลิเคชันนับไม่ถ้วน รีเลย์แม่เหล็กไฟฟ้าแบบจักรวาลขนาดเล็ก ซึ่งมีให้เลือกทั้งแบบขั้วต่อ 2Z และ 4Z นั้นเป็นตัวอย่างที่สมบูรณ์แบบของการผสานรวมกันระหว่างการออกแบบที่กะทัดรัด ประสิทธิภาพที่แข็งแกร่ง และความหลากหลายที่โดดเด่น โดยถูกออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของแผงควบคุมสมัยใหม่ การประกอบบนแผงวงจรพิมพ์ (PCB) และการติดตั้งแบบใช้ซ็อกเก็ต ซีรีส์รีเลย์นี้จึงมอบโซลูชันที่เชื่อถือได้และคุ้มค่าสำหรับวิศวกรและผู้บูรณาการระบบในการดำเนินการสลับวงจรต่างๆ อย่างกว้างขวาง ด้วยช่วงแรงดันขดลวดที่ครอบคลุม ค่าการรับโหลดที่น่าประทับใจ และโครงสร้างที่ทนทาน ทำให้รีเลย์ตัวนี้กลายเป็นองค์ประกอบแบบจักรวาลที่แท้จริง ซึ่งสามารถนำไปใช้งานทั่วโลกได้ในหลากหลายอุตสาหกรรม

ประสิทธิภาพการสัมผัสที่โดดเด่นสำหรับความต้องการโหลดที่หลากหลาย

ฟังก์ชันหลักของรีเลย์นี้ถูกกำหนดโดยระบบขั้วต่อ (contact system) ซึ่งได้รับการออกแบบมาเพื่อจัดการกับภาระไฟฟ้าในช่วงกว้างอย่างสม่ำเสมอและเชื่อถือได้ รีเลย์นี้มีให้เลือกสองแบบของขั้วต่อ ซึ่งแต่ละแบบให้โซลูชันที่เหมาะสมกับความต้องการการใช้งานที่แตกต่างกัน:

· แบบ 2Z (DPDT – สองขั้วสองตำแหน่ง): รุ่นนี้มีขั้วต่อแบบเปลี่ยนทาง (changeover) จำนวนสองชุดที่ทำงานแยกจากกัน โดยแต่ละชุดมีค่ากระแสไฟฟ้าสูงสุดที่ 10 แอมแปร์ ที่แรงดัน 220 โวลต์ AC หรือ 30 โวลต์ DC ความสามารถในการรองรับกระแสสูงนี้ทำให้เหมาะอย่างยิ่งสำหรับการสลับโหลดขนาดใหญ่โดยตรง เช่น มอเตอร์ขนาดเล็ก วาล์วแม่เหล็กไฟฟ้า คอยล์ของคอนแทคเตอร์ องค์ประกอบทำความร้อน และวงจรไฟฟ้าแสงสว่าง ค่ากระแสสูงสุด 10 แอมแปร์ที่แข็งแกร่งนี้รับประกันประสิทธิภาพที่เชื่อถือได้ แม้ในงานอุตสาหกรรมที่มีความต้องการสูงซึ่งกระแสเริ่มต้น (inrush currents) อาจมีค่าสูงมาก

· การจัดวางแบบ 4Z (4PDT – สี่ขั้วแบบเปลี่ยนทางคู่): รุ่นนี้มีชุดสัมผัสแบบเปลี่ยนทางอิสระจำนวนสี่ชุด โดยแต่ละชุดมีค่ากระแสไฟฟ้าสูงสุด 5A ที่แรงดัน 220V AC หรือ 30V DC (125V AC) โมเดล 4Z เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการสลับวงจรหลายวงจรจากสัญญาณควบคุมเพียงสัญญาณเดียว เช่น การควบคุมตรรกะซับซ้อน การเรียงลำดับการทำงานของวงจรหลายวงจร หรือการเชื่อมต่อระหว่างระบบที่ใช้แรงดันไฟฟ้าต่างกัน ขนาดรูปทรงที่กะทัดรัดช่วยให้สามารถจัดวางวงจรได้หนาแน่นเป็นพิเศษ จึงประหยัดพื้นที่บนแผงวงจร (PCB) หรือแผงควบคุมได้อย่างมีคุณค่า

ทั้งสองรุ่นมีความต้านทานที่จุดสัมผัสต่ำถึง ≤50 มิลลิโอห์ม (วัดที่กระแส 1A และแรงดัน 6V DC) ซึ่งช่วยให้สูญเสียพลังงานและเกิดความร้อนที่จุดสัมผัสน้อยที่สุด ความต้านทานต่ำนี้ส่งผลให้มีความน่าเชื่อถือในระยะยาวและประสิทธิภาพการใช้พลังงานสูง โดยเฉพาะในการใช้งานแบบต่อเนื่อง

ฉนวนกันไฟฟ้าและแรงดันทนฉนวนที่เหนือกว่า

ความปลอดภัยและความน่าเชื่อถือเป็นสิ่งสำคัญอันดับหนึ่งในการติดตั้งระบบไฟฟ้าทุกประเภท และรีเลย์ตัวนี้โดดเด่นด้วยคุณสมบัติด้านฉนวนที่แข็งแรงยิ่ง ซึ่งมีค่าความต้านทานฉนวนสูงถึง 500 เมกะโอห์ม ที่แรงดันกระแสตรง 500 โวลต์ ทำให้มั่นใจได้ถึงการแยกฉนวนอย่างมีประสิทธิภาพระหว่างขดลวดกับขั้วต่อ รวมทั้งระหว่างชุดขั้วต่อที่อยู่ติดกัน ความต้านทานฉนวนสูงนี้ช่วยป้องกันกระแสไหลรั่วและรับประกันการใช้งานอย่างปลอดภัยในสภาพแวดล้อมอิเล็กทรอนิกส์ที่ไวต่อการรบกวน

ข้อกำหนดด้านความแข็งแรงของฉนวนยังแสดงให้เห็นถึงการผลิตแบบอุตสาหกรรมอย่างชัดเจน:

· ระหว่างขดลวดกับขั้วต่อ (BCC): ทนแรงดันกระแสสลับ 1500 โวลต์ เป็นเวลา 1 นาที ซึ่งรับประกันการแยกฉนวนอย่างปลอดภัยระหว่างวงจรควบคุมกับวงจรโหลดที่ถูกเปิด-ปิด
· ระหว่างขั้วต่อที่เปิด (BOC): ทนแรงดันกระแสสลับ 1000 โวลต์ เป็นเวลา 1 นาที ซึ่งรับประกันว่าขั้วต่อสามารถตัดวงจรได้อย่างปลอดภัยโดยไม่มีความเสี่ยงจากการเกิดอาร์กหรือการล้มเหลวของฉนวนเมื่ออยู่ในภาวะเปิด
· ระหว่างชุดการสัมผัส (CCC): ทนแรงดันไฟฟ้ากระแสสลับ 1500 V เป็นเวลา 1 นาที ให้ฉนวนกันไฟฟ้าที่ยอดเยี่ยมระหว่างช่องทางการเปิด-ปิดอิสระในรูปแบบ 2Z และ 4Z

ค่าความต้านทานฉนวนที่เข้มงวดเหล่านี้ทำให้รีเลย์เหมาะสำหรับใช้งานในแอปพลิเคชันที่ต้องการฉนวนเสริม เช่น อุปกรณ์ทางการแพทย์ เครื่องจักรอุตสาหกรรม และระบบควบคุมที่มีความสำคัญต่อความปลอดภัย

การดำเนินงานที่รวดเร็วและเชื่อถือได้ พร้อมการปรับแต่งเวลาอย่างเหมาะสม

ในแอปพลิเคชันที่มีความไวต่อเวลา ความเร็วในการเปิด-ปิดอาจมีความสำคัญอย่างยิ่ง รีเลย์ตัวนี้ให้ประสิทธิภาพที่สม่ำเสมอ โดยมีเวลาในการทำงานเพียง 25 มิลลิวินาที และเวลาในการปล่อยตัวที่รวดเร็วเท่ากันที่ 25 มิลลิวินาที การตอบสนองที่รวดเร็วนี้ช่วยให้การจัดลำดับการทำงานแม่นยำยิ่งขึ้น ลดการเกิดอาร์คขณะเปิด-ปิด และส่งผลดีต่อประสิทธิภาพโดยรวมของระบบ ความสม่ำเสมอของเวลาในการดึงเข้าและปล่อยออกช่วยให้วิศวกรสามารถวางใจในพฤติกรรมที่คาดการณ์ได้ของลอจิกการควบคุม

ช่วงแรงดันขดลวดที่ครอบคลุมเพื่อความเข้ากันได้ทั่วโลก

คุณสมบัติที่โดดเด่นของรีเลย์ซีรีส์นี้คือมีให้เลือกหลากหลายรุ่นตามแรงดันขดลวด ครอบคลุมทั้งความต้องการแบบกระแสตรง (DC) และกระแสสลับ (AC) เพื่อการใช้งานทั่วโลก ความยืดหยุ่นนี้ช่วยขจัดความจำเป็นในการจัดเก็บรีเลย์หลายรุ่นในสต๊อก ทำให้กระบวนการจัดซื้อง่ายขึ้นและลดต้นทุน

รุ่นขดลวดแบบกระแสตรง (DC) มีให้เลือกในแรงดันมาตรฐานดังนี้: 5V, 6V, 12V, 24V, 48V และ 110V แบบ DC แต่ละรุ่นมีค่าแรงดันดึงเข้า (pull-in voltage) และแรงดันปล่อย (release voltage) ที่กำหนดไว้อย่างแม่นยำ เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ภายในขอบเขตความคลาดเคลื่อนที่ระบุไว้ ค่าความต้านทานของขดลวด (ซึ่งมีช่วงตั้งแต่ 30 Ω สำหรับรุ่น 5V ไปจนถึง 12,100 Ω สำหรับรุ่น 110V) ควบคุมให้อยู่ในช่วง ±10% เพื่อให้ได้สมรรถนะที่สม่ำเสมอทั่วทั้งชุดการผลิต กำลังไฟฟ้าที่กำหนดไว้สำหรับขดลวดอยู่ที่เพียง 0.9W เท่านั้น จึงลดภาระต่อวงจรควบคุมและลดการเกิดความร้อนภายในตู้หรือเคส

รุ่นขดลวดแบบกระแสสลับ (AC) รองรับแรงดันไฟฟ้าหลักทั่วไป: 6 โวลต์, 12 โวลต์, 24 โวลต์, 48 โวลต์, 120 โวลต์ และ 220/240 โวลต์แบบกระแสสลับ (AC) ตัวเลือก 220/240 โวลต์มีค่าความต้านทานสองค่า (14,000 โอห์มสำหรับ 220 โวลต์ และ 16,500 โอห์มสำหรับ 240 โวลต์) เพื่อรองรับความแปรผันของแรงดันไฟฟ้าที่จ่ายในระดับโลก รุ่นขดลวดแบบกระแสสลับมีการใช้กำลังงานเชิงชื่อต่ำเพียง 1.2 VA ซึ่งช่วยให้สามารถใช้งานร่วมกับวงจรควบคุมที่ใช้พลังงานต่ำและออกแบบระบบอย่างมีประสิทธิภาพด้านพลังงานได้อย่างลงตัว แรงดันไฟฟ้าในการดึงเข้า (pull-in) และแรงดันไฟฟ้าในการปล่อย (release) ที่ผ่านการปรับเทียบอย่างแม่นยำ รับประกันพฤติกรรมการเปลี่ยนสถานะที่สม่ำเสมอทั่วทั้งช่วงแรงดันไฟฟ้าแบบกระแสสลับทั้งหมด

ตัวเลือกการต่อสายที่ยืดหยุ่นเพื่อเสรีภาพในการออกแบบ

ตระหนักดีว่าแอปพลิเคชันที่แตกต่างกันนั้นต้องการโซลูชันการยึดติดที่แตกต่างกัน รีเลย์ซีรีส์นี้จึงมีให้เลือกทั้งแบบต่อเข้าบอร์ดวงจรพิมพ์ (PCB) และแบบเสียบเข้าซ็อกเก็ต โดยขั้วต่อแบบ PCB ช่วยให้สามารถบัดกรีโดยตรงลงบนบอร์ดวงจรพิมพ์ได้ ซึ่งเหมาะอย่างยิ่งสำหรับการผลิตจำนวนมากและงานออกแบบที่มีข้อจำกัดด้านพื้นที่ ในทางกลับกัน ตัวเลือกแบบยึดติดด้วยซ็อกเก็ตจะช่วยให้ติดตั้งได้ง่ายบนซ็อกเก็ตรีเลย์มาตรฐาน ทำให้สามารถเปลี่ยนรีเลย์ได้อย่างรวดเร็วในระหว่างการบำรุงรักษา และยังรองรับการติดตั้งแบบฝังแผงควบคุมอีกด้วย ความยืดหยุ่นในการเชื่อมต่อแบบสองทางนี้ทำให้รีเลย์รุ่นนี้เหมาะสมเท่าเทียมกันทั้งสำหรับการผลิตอุปกรณ์ของผู้ผลิตต้นฉบับ (OEM) และสำหรับแผงควบคุมที่ติดตั้งในสถานที่จริง

ขนาดกะทัดรัดพร้อมความทนทานระดับอุตสาหกรรม

แม้จะมีค่าการรับกระแสไฟฟ้าที่น่าประทับใจและมีหลายขั้ว (pole) ให้เลือก รีเลย์ตัวนี้ยังคงมีขนาดกะทัดรัด เหมาะสำหรับการติดตั้งแบบความหนาแน่นสูง ออกแบบมาเพื่อเน้นความน่าเชื่อถือในระยะยาว โดยใช้วัสดุและกรรมวิธีการผลิตที่สามารถทนต่อการใช้งานนับล้านครั้งได้ แม้ในสภาพแวดล้อมที่มีความท้าทายสูง ป้ายกำกับขั้วต่อที่ชัดเจนและการจัดเรียงขา (pin configuration) ตามมาตรฐาน ช่วยให้การเดินสายทำได้ง่ายขึ้นและลดข้อผิดพลาดในการติดตั้ง

เหมาะสำหรับการใช้งานหลากหลายประเภท

ความอเนกประสงค์ของรีเลย์ตัวนี้ทำให้เป็นตัวเลือกที่เหมาะสมอย่างยิ่งสำหรับการใช้งานนับไม่ถ้วนในหลากหลายอุตสาหกรรม:

· แผงควบคุมอุตสาหกรรม: การเชื่อมต่อระหว่าง PLC กับอุปกรณ์ภาคสนาม เช่น มอเตอร์ วาล์ว และคอนแทคเตอร์
· ระบบปรับอากาศ (HVAC): การควบคุมพัดลม ปั๊ม คอมเพรสเซอร์ และแอคทูเอเตอร์ของแผงบังคับอากาศ (damper actuators)
· ระบบอัตโนมัติและหุ่นยนต์: การสลับการทำงานของโซลีนอยด์ แอคทูเอเตอร์ และไฟแสดงสถานะในเครื่องจักรอัตโนมัติ
· ระบบบริหารจัดการอาคาร: การควบคุมวงจรไฟฟ้าแสงสว่าง ระบบควบคุมการเข้า-ออก (access control systems) และอุปกรณ์รักษาความปลอดภัย
· อุปกรณ์ทางการแพทย์: ให้การสลับสัญญาณที่เชื่อถือได้ในอุปกรณ์วินิจฉัยและรักษา ซึ่งความปลอดภัยมีความสำคัญสูงสุด
· การสื่อสารโทรคมนาคม: การสลับระบบสำรองพลังงาน การกำหนดเส้นทางสัญญาณ และการควบคุมอุปกรณ์
· อุปกรณ์ทดสอบและวัดค่า: การกำหนดเส้นทางสัญญาณและการสลับโหลดในระบบการทดสอบแบบอัตโนมัติ

สรุป: โซลูชันสากลสำหรับการสลับแม่เหล็กไฟฟ้าที่เชื่อถือได้
รีเลย์แม่เหล็กไฟฟ้าแบบอเนกประสงค์ขนาดเล็ก ซึ่งมีให้เลือกทั้งแบบ 2Z และ 4Z นั้นเป็นผลสัมฤทธิ์สุดท้ายของวิศวกรรมที่ผ่านการไตร่ตรองอย่างลึกซึ้งและออกแบบเพื่อการใช้งานจริง โดยมอบสมดุลที่ลงตัวระหว่างกระแสไฟฟ้าที่รองรับได้สูง ฉนวนกันไฟฟ้าที่เหนือกว่า การทำงานที่รวดเร็ว และตัวเลือกแรงดันขดลวดที่ครอบคลุมทั้งหมด ภายในบรรจุภัณฑ์ที่มีขนาดกะทัดรัดและใช้งานได้หลากหลาย ทั้งสำหรับการติดตั้งบนแผงวงจรพิมพ์ (PCB) และการติดตั้งด้วยซ็อกเก็ต โครงสร้างที่แข็งแรงทนทานและการปฏิบัติตามมาตรฐานความต้านทานฉนวนที่เข้มงวดอย่างเคร่งครัด ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว แม้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง สำหรับวิศวกรและผู้รวมระบบ (system integrators) ที่กำลังมองหาโซลูชันการสลับวงจรที่เชื่อถือได้ คุ้มค่า และแท้จริงแล้วเป็นแบบอเนกประสงค์ ซีรีส์รีเลย์นี้จึงถือเป็นตัวเลือกอันดับหนึ่งอย่างไม่ต้องสงสัย ไม่ว่าจะใช้ควบคุมโหลดมอเตอร์ 10A ในโรงงาน หรือสลับวงจรหลายเส้นที่แต่ละเส้นรับกระแส 5A ในระบบควบคุมที่ซับซ้อน รีเลย์ตัวนี้ก็สามารถมอบประสิทธิภาพ ความยืดหยุ่น และความทนทานที่แอปพลิเคชันยุคใหม่ต้องการ

การใช้งาน

รีเลย์ชนิดต่าง ๆ รวมถึงรีเลย์ที่มี LED และปุ่มทดสอบ
มีรูปแบบขั้วต่อแบบ 2Z และ 4Z
มีประเภทขั้วต่อหลากหลายรูปแบบ
ขั้วต่อเคลือบทอง
ฝาครอบกันฝุ่นแบบใส พร้อมตัวเลือกการติดตั้งหลายแบบ

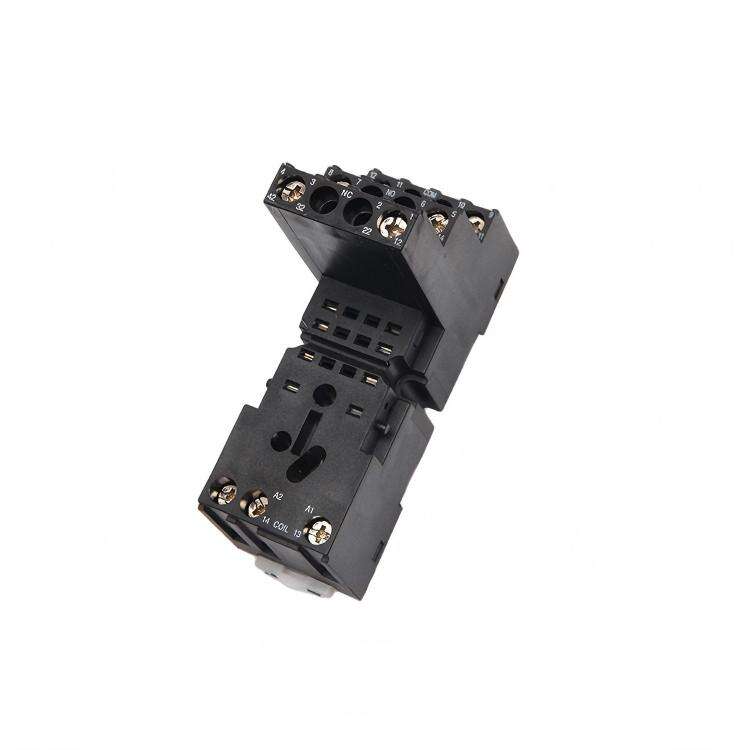

มีซ็อกเก็ตให้เลือกหลากหลายแบบ

ข้อกำหนดทางเทคนิค

ค่าอันดับกระแสไฟฟ้าของจุดสัมผัส

ข้อมูลจำเพาะ

รุ่นขดลวด

จุดแข็งในการแข่งขัน

ข้อได้เปรียบของบริษัท Wenzhou DAQUAN Electric Co., Ltd

1. ความเป็นผู้นำด้านนวัตกรรม

ด้วยสิทธิบัตร 258 รายการ และประสบการณ์ในอุตสาหกรรมมากว่า 27 ปี เราเป็นผู้นำในการวิจัยและพัฒนาอุปกรณ์ควบคุมอุตสาหกรรม เช่น รีเลย์และตัวจับเวลา ทำให้มั่นใจได้ถึงประสิทธิภาพผลิตภัณฑ์ที่ทันสมัย

2. การรับรองระดับโลก

ผลิตภัณฑ์ของเราได้รับการรับรองมาตรฐาน CE, ROHS, IEC, TUV รวมถึง ISO9001 ซึ่งสอดคล้องกับมาตรฐานสากลที่เข้มงวด เพื่อให้สามารถเข้าสู่ตลาดโลกได้อย่างราบรื่น

3. ความมั่นคงในการจัดหาตามขนาด

สนับสนุนด้วยโรงงานขนาด 7,800 ตารางเมตร ทีมงานกว่า 499 คน และผลผลิตรายปี 70 ล้านหยวน ทำให้เราสามารถรับประกันการผลิตอย่างมีประสิทธิภาพและการจัดส่งตรงเวลาสำหรับคำสั่งซื้อจำนวนมาก
