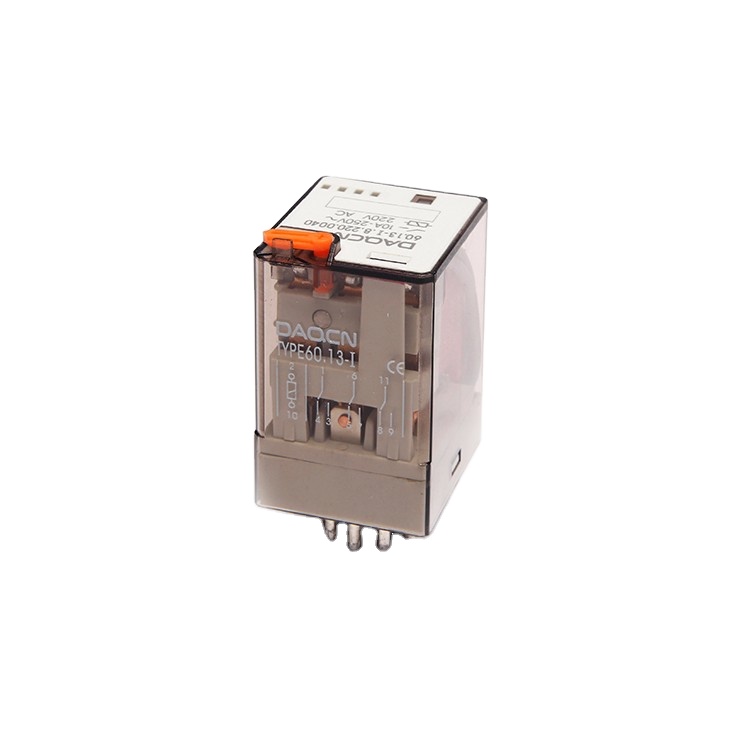

مرحل كهرومغناطيسي للحماية من شركة DAQCN، الموديل ٦٠.١٢، بجهد ١٢ فولت، للاستخدام العام

تصنيفات التلامس

المواصفات

أنواع الملفات

وصف:

مرحل كهرومغناطيسي صغير عالمي: طاقة تبديل موثوقة في تصميم مدمج قابل للتوصيل بالمنفذ

في عالم التحكم الصناعي المتنوع والصارم، وأنظمة الأتمتة والمعدات الكهربائية، يظل المرحل الكهرومغناطيسي مرحل ركيزة أساسية لا غنى عنها. ودوره — أي التبديل الآمن والموثوق للأحمال استنادًا إلى إشارات تحكم منخفضة القدرة — لا يمكن الاستغناء عنه. وقد صُمم المرحل الكهرومغناطيسي الصغير العالمي، المتاح بتكوينات تلامس ثنائية القطب المزدوجة (2Z) ورباعية القطب المزدوجة (4Z)، ليقدّم أداءً قويًّا في هيكلٍ مدمج قابل للتوصيل بالمنفذ. وبمعدلات تحميل تلامس ممتازة، وقوة عزل كهربائي عالية جدًّا، واختيار واسع من جهود لفائف التيار المتردد والتيار المستمر، يوفّر هذا النوع من المرحلات للمهندسين ومشغّلي لوحات التوزيع وفنيي الصيانة حلاً متعدد الاستخدامات وموثوقًا للتطبيقات العديدة التي تتطلب التبديل في آلات الإنتاج الصناعي، وأنظمة أتمتة المباني، والتحكم في العمليات.

تكوينات اتصال قوية لمتطلبات الأحمال المتنوعة
يُقدَّم هذا الريلاي بترتيبين رئيسيين لجهات الاتصال، ما يسمح للمستخدمين باختيار التكوين الأمثل لتطبيقهم المحدد.

· تكوين 2Z (DPDT – قطبان مزدوجان مُبدِّلان): يحتوي هذا الإصدار على جهتي اتصال مستقلتين قابلتين للتبديل، وكل منهما مُصنَّفة لتحمل تيارٍ كبيرٍ قدره ١٠ أمبير عند جهد ٢٢٠ فولت تيار متناوب أو ٢٨ فولت تيار مستمر. وتتيح سعة التيار العالية استخدام هذا الريلاي مباشرةً في تشغيل أحمال متوسطة القدرة مثل ملفات التلامس (Contactor Coils)، والصمامات الكهرومغناطيسية (Solenoid Valves)، والمحركات الصغيرة، وعناصر التسخين، ودوائر الإضاءة. ويضمن تصنيف التيار البالغ ١٠ أمبير أداءً موثوقًا حتى في البيئات الصناعية الشديدة التي قد تكون فيها التيارات الأولية (Inrush Currents) كبيرة جدًّا.
· تكوين 4Z (4PDT – أربعة أقطاب مزدوجة التبديل): يوفّر هذا النوع أربعة اتصالات تبديلية مستقلة، مما يمنح كثافة دائرية استثنائية. وتبلغ سعة التلامس 10 أمبير للاتصالات المفتوحة عادةً (NO) و5 أمبير للاتصالات المغلقة عادةً (NC) عند جهد 28 فولت تيار مستمر أو 125 فولت تيار متناوب. ويُعد هذا التكوين مثاليًا للتطبيقات التي تتطلب التبديل المتزامن لدوائر متعددة من إشارة تحكم واحدة، مثل أنظمة التحكم المنطقي المعقدة، أو الربط التبادلي متعدد الدوائر، أو توجيه الإشارات في معدات الاختبار والقياس.

ويتميّز كلا التكوينين بمقاومة اتصال منخفضة تبلغ ≤50 ملي أوم (مقاسة عند تيار 1 أمبير وجهد 6 فولت تيار مستمر)، مما يضمن فقدانًا ضئيلًا للطاقة وتوليدًا محدودًا للحرارة عند نقطة الاتصال. وهذه المقاومة المنخفضة تسهم في تحقيق موثوقية طويلة الأمد وكفاءة طاقية عالية، لا سيما في التطبيقات التشغيلية المستمرة.

عزل كهربائي متفوق وقوة عزل كهربائي عالية
تُعَد السلامة والموثوقية من الأولويات القصوى في أي تركيب كهربائي، وقد صُمِّم هذا المرحل وفقًا لمعايير عزل عالية. فهو يوفّر مقاومة عزل ممتازة تبلغ 500 ميغاأوم عند 500 فولت تيار مستمر، ما يضمن عزلًا فعّالًا بين ملف التحكم والتلامسات، وكذلك بين مجموعات التلامس المجاورة. وتمنع هذه المقاومة العالية للعزل تيارات التسرب وتضمن التشغيل الآمن في البيئات الإلكترونية الحساسة.

وتُظهر مواصفات قوة العزل الكهربائي كذلك بناءه الصناعي عالي الجودة:

· بين الملف والاتصالات (BCC): يتحمل جهد تيار متناوب قدره ١٠٠٠ فولت لمدة دقيقة واحدة، مما يضمن الفصل الآمن بين دائرة التحكم ودائرة الحمل المراد تشغيلها وإيقافها.
· بين الاتصالات المفتوحة (BOC): يتحمل جهد تيار متناوب قدره ١٥٠٠ فولت لمدة دقيقة واحدة، ما يضمن قدرة الاتصالات على مقاطعة الدائرة بشكل آمن دون خطر حدوث قوس كهربائي أو انهيار عند وضع الفتح.

وتُعد هذه التصنيفات العازلة القوية من العوامل التي تجعل هذا الريلاي مناسبًا للاستخدام في التطبيقات التي تتطلب عزلًا موثوقًا، ومنها لوحات التحكم الصناعية وأنظمة التدفئة والتبريد وتكييف الهواء (HVAC) ودوائر السلامة.

أوقات تشغيل سريعة ومتسقة
في التطبيقات الحساسة للوقت، تُعَد سرعة التبديل أمرًا بالغ الأهمية. ويقدِّم هذا المرحل أداءً موثوقًا به مع زمن تشغيل لا يتجاوز 30 مللي ثانية وزمن إفلات لا يتجاوز 20 مللي ثانية. وتضمن الاستجابة السريعة توقيتًا دقيقًا في تطبيقات التسلسل، وتقلل من حدوث القوس الكهربائي أثناء التبديل، وتساهم في كفاءة النظام ككل. وقد صُمِّمت أزمنة التشغيل والإفلات غير المتماثلة بعناية لتوفير حركة إيجابية مع الحفاظ على سلوكٍ ثابتٍ عبر آلاف العمليات.

تصميم قاعدة تركيب على نوع المقبس لتسهيل التركيب والصيانة

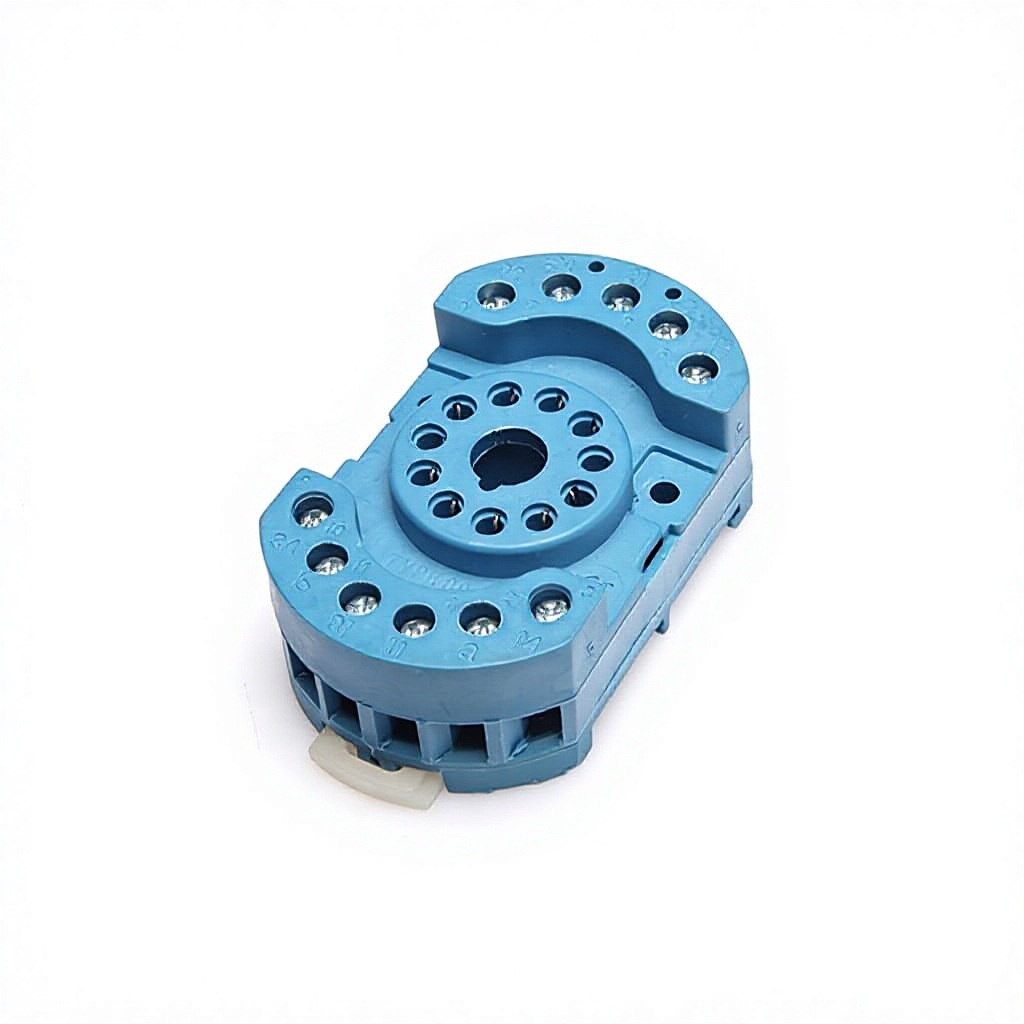

صُمِّم هذا المرحل خصيصًا لتوصيله عبر قواعد التوصيل القياسية. ويوفِّر هذا النهج مزايا عملية كبيرة:

· الاستبدال دون الحاجة إلى أدوات: في حالة حدوث عطل أو لأغراض الصيانة الروتينية، يمكن فصل المرحل بسهولة واستبداله دون الإخلال بالتوصيلات الميدانية.
· تجميع لوحة مبسّط: يمكن توصيل المقابس مسبقًا أثناء بناء اللوحة، مع تركيب المرحلات لاحقًا، مما يبسّط عمليات التصنيع والاختبار.
· تقليل وقت التوقف عن العمل: يمكن لموظفي الصيانة استبدال المرحل المشكوك في سلامته بمرحل معروف الجودة بسرعة، مما يقلل إلى أدنى حد من وقت توقف النظام عن العمل.
· خيارات متعددة للتركيب: يمكن تركيب المقابس على سكك التثبيت القياسية (DIN-rail) أو على اللوحة، مما يوفّر مرونة في تخطيط خزائن التحكم.

نطاق واسع ومتكامل لجهد الملف يضمن التوافق العالمي
تتمثل إحدى الميزات البارزة في هذه السلسلة من المرحلات في تنوع خيارات جهد لفائفها الواسع، الذي يغطي متطلبات التيار المستمر والتيار المتردد على حد سواء للاستخدام العالمي. ويُلغي هذا التنوع الحاجة إلى الاحتفاظ بأنواع عديدة من المرحلات في المخزون، ما يبسّط عملية الشراء ويقلل التكاليف.

تتوافر إصدارات الملفات الكهربائية المستمرة (DC Coil) بالجهود القياسية التالية: ٦ فولت، ١٢ فولت، ٢٤ فولت، ٤٨ فولت، ١٠٠ فولت، و١١٠ فولت تيار مستمر. ويتميز كل إصدار بقيم محددة بدقة لجهد التشغيل وجهد الإفلات (مثل: ٤,٨ فولت‏/٠,٦ فولت للملف ذي الجهد ٦ فولت)، ما يضمن تشغيلًا موثوقًا به ضمن الحدود المسموح بها. وتُضبط قيم مقاومة الملف (التي تتراوح بين ٢٤ أوم للملف ذي الجهد ٦ فولت و٩٦٥٠ أوم للملف ذي الجهد ١١٠ فولت) ضمن هامش ±١٠٪، ما يوفّر أداءً متسقًا عبر دفعات الإنتاج المختلفة. أما القدرة الاسمية للملف فهي ١,٥ واط، ما يوفّر قوة مغناطيسية كافية مع تقليل العبء الواقع على دوائر التحكم.

تغطي إصدارات ملفات التيار المتردد (AC) الجهود الكهربائية الشائعة في الشبكات العامة: 6 فولت، و12 فولت، و24 فولت، و48 فولت، و110/120 فولت تيار متردد، و220/240 فولت تيار متردد. ويبلغ مقاومة ملف 110/120 فولت 1700 أوم، بينما يُقدَّم ملف 220/240 فولت بقيمتين مختلفتين للمقاومة (7400 أوم للجهد 220 فولت، و8760 أوم للجهد 240 فولت)، وذلك لاستيعاب التباينات في جهود التغذية الكهربائية على مستوى العالم. وتتميَّز إصدارات ملفات التيار المتردد باستهلاكها المنخفض جدًّا للطاقة الاسمية، والبالغ 2.5 فولت-أمبير فقط، مما يضمن توافقها مع دوائر التحكم منخفضة القدرة وتصميم الأنظمة الموفرة للطاقة. كما أن جهود الجذب والإفلات المُ calibrated بدقة (مثل 176 فولت/72 فولت لملف 240 فولت) تضمن سلوك تبديلٍ ثابتٍ عبر كامل نطاق جهود التيار المتردد.

بناء متين لخدمة طويلة الأمد
ورغم عدم تفصيل أرقام العمر الميكانيكي والكهربائي المحددة في المعطيات المقدمة، فإن هذا الريلاي مصنوع من مواد عالية الجودة ليتحمل ملايين العمليات في البيئات الصناعية النموذجية. كما تم اختيار مواد التلامس لمقاومة اللحام والتآكل، بينما صُمّم نظام عزل الملف ليتحمل التشغيل المستمر دون أن يتدهور أداؤه. ويساهم تصميم القاعدة المُركَّبة على المنفذ (Socket-mount) أيضًا في إطالة عمر الريلاي عبر تقليل الإجهادات الحرارية والميكانيكية المُمارسة على طرفيه أثناء الاستبدال.

مثالي لمجموعة واسعة من التطبيقات
تُعتبر متعدد الاستخدامات لهذا المرحل خيارًا مثاليًا لعدد لا يُحصى من التطبيقات عبر مختلف القطاعات:

· لوحات التحكم الصناعي: الربط بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والأجهزة الميدانية مثل المحركات والصمامات والمرحلات.
· أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): للتحكم في المراوح والمضخات والضواغط ومشغِّلات السدّادات في المباني التجارية والصناعية.
· الأتمتة والآلات: لتشغيل المحاثات (Solenoids) والمشغِّلات (Actuators) وأضواء المؤشر في معدات الإنتاج الآلي.
· إدارة المباني: التحكم في دوائر الإضاءة وأنظمة التحكم في الدخول والمعدات الأمنية.
· معدات الاختبار والقياس: توجيه الإشارات وتبديل الأحمال في أنظمة الاختبار الآلية.
· التحكم في العمليات: لتوفير وظائف التداخل (Interlocking) والتسلسل (Sequencing) في عمليات معالجة المواد الكيميائية والأغذية والأدوية.

الخلاصة: الحصان الموثوق به في تطبيقات التبديل الصناعي
الريلاي الكهرومغناطيسي العالمي الصغير، في تكوينيه 2Z و4Z، يوفّر المزيج الأساسي من التصنيفات العالية للاتصالات، والعزل الكهربائي المتفوق، والتشغيل السريع، وخيارات جهد لفائف شاملة — وكل ذلك ضمن حزمة مريحة قابلة للتثبيت على قاعدة توصيل (سوكيت). ويضمن هيكله المتين، وقوته العازلة المُثبتة، ومقاومته المنخفضة عند نقاط الاتصال، موثوقيته الطويلة الأمد في البيئات الصناعية الشديدة التطلّب. وللمهندسين ومُدمِجي الأنظمة الذين يبحثون عن حلٍّ موثوقٍ واقتصاديٍّ فعليًّا وشاملٍ للتبديل، فإن هذه السلسلة من الريلايات تُعَدُّ الخيار الحاسم. سواء أكانت تُستخدم للتحكم في حمل محرك بسعة 10 أمبير بواسطة ريلاي من النوع 2Z، أو لتبديل عدة دوائر بسعة 5 أمبير بواسطة ريلاي من النوع 4Z، فإنها توفّر الأداء والمرونة والمتانة التي تتطلّبها تطبيقات الأتمتة والتحكم الحديثة.
