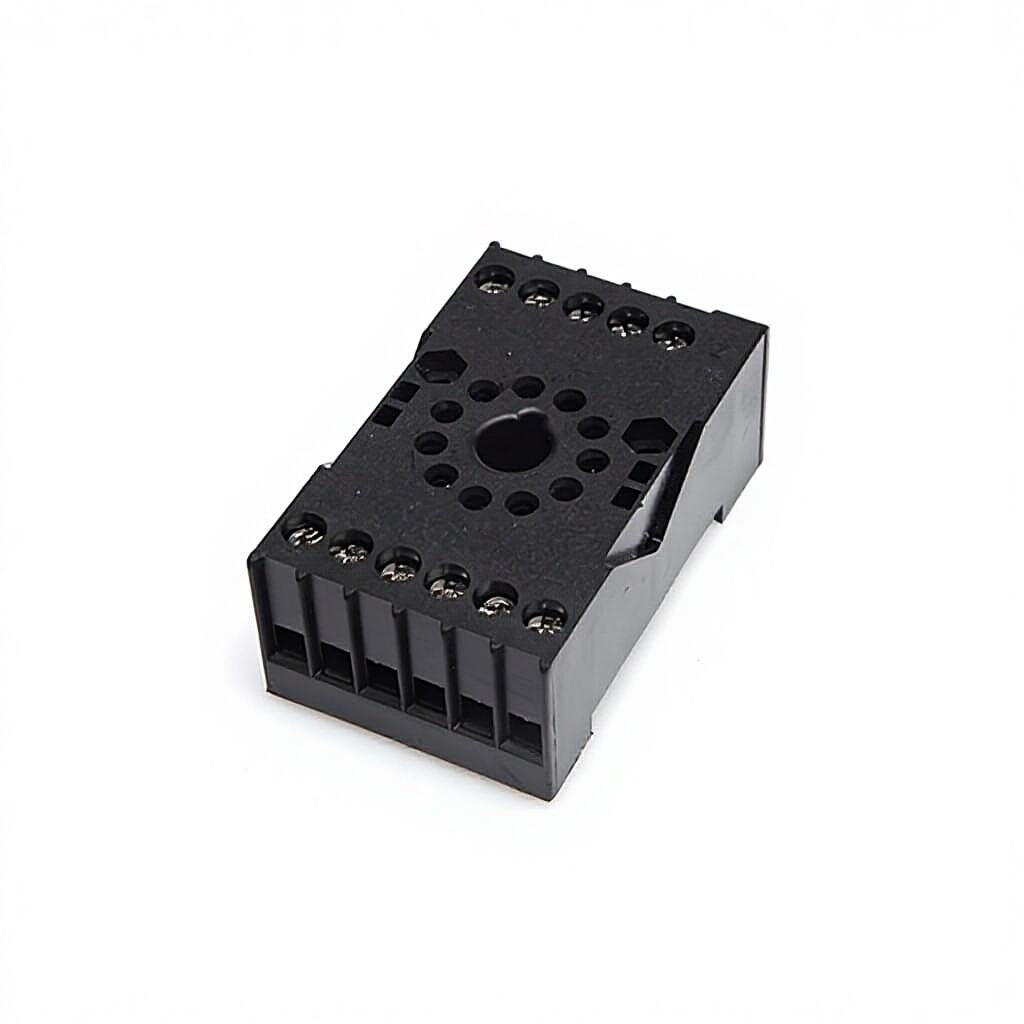

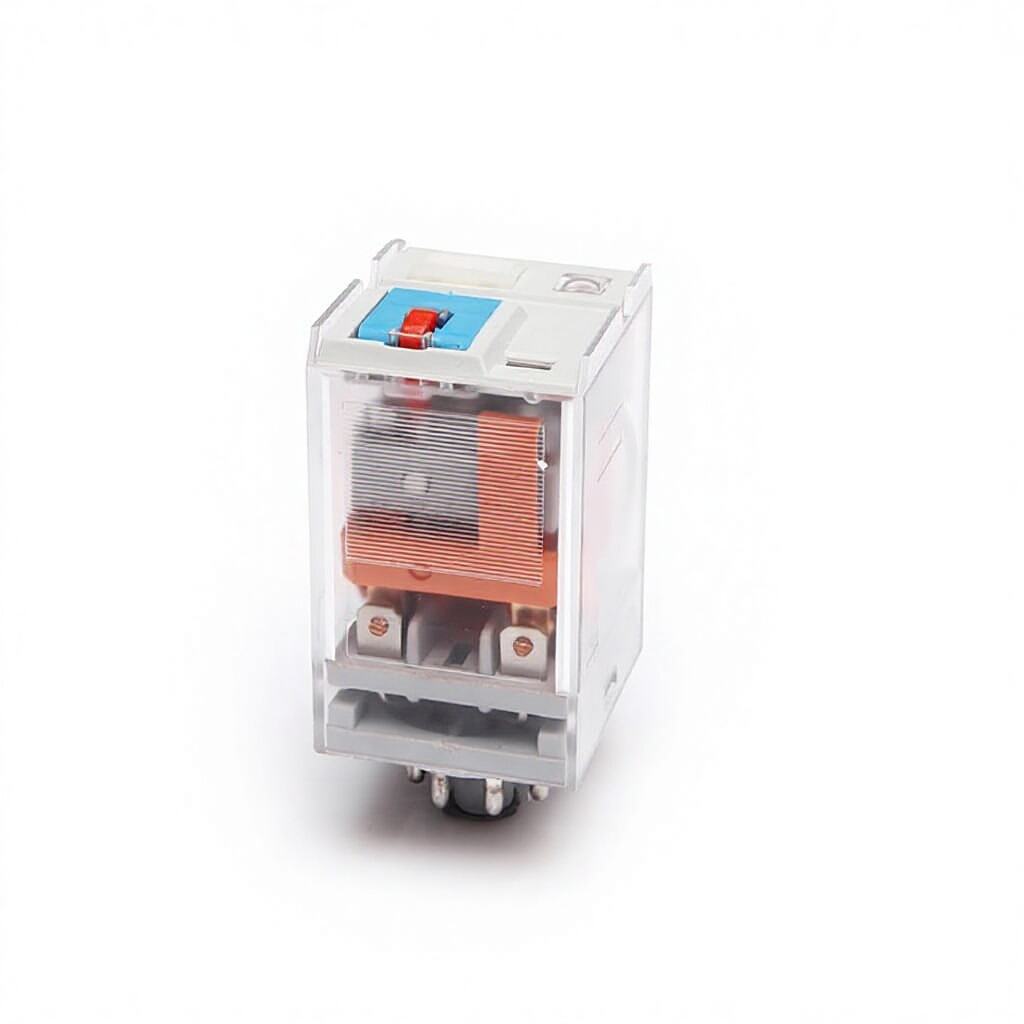

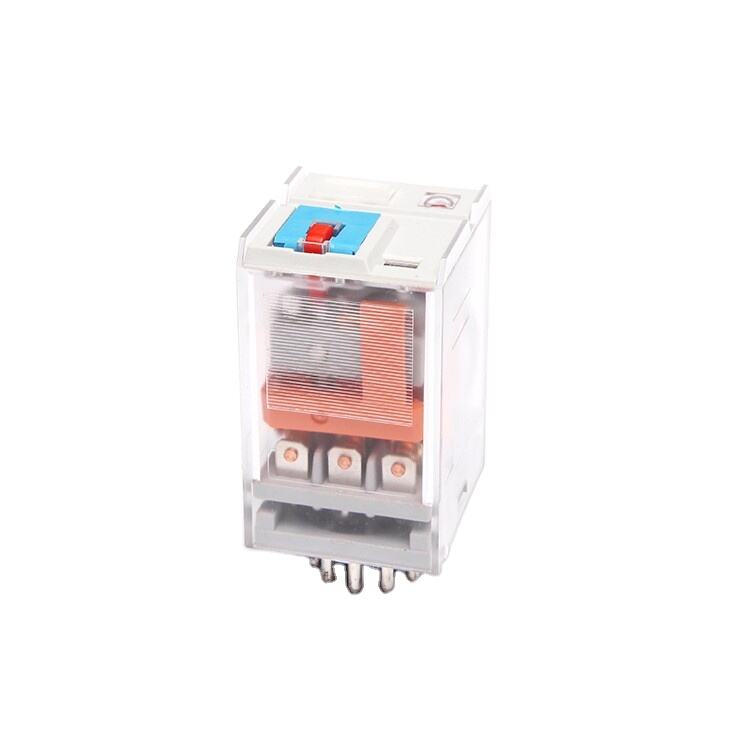

11kontaktové vyhledávací relé 110 V, typ 70.3, s 11kontaktovým zásuvkovým konektorem MT750-3Z

Jmenovité hodnoty kontaktů

Specifikace

Verze cívek

Popis:

Malý univerzální elektromagnetický relé: kompaktní výkon, pohodlné použití zásuvky a ověřená spolehlivost

V širokém ekosystému průmyslové automatizace, řídicích panelů a elektrických zařízení je jen málo součástí tak rozšířených nebo tak nezbytných jako elektromagnetické relé relais slouží jako kritické propojení mezi nízkovýkonovými řídícími signály – např. z PLC, časovačů nebo senzorů – a výkonnějšími zátěžemi, které musí spínat, jako jsou stykače, elektromagnetické ventily, motory a osvětlovací obvody. Malý univerzální elektromagnetický relé, nabízený v provedeních s 2Z (DPDT) a 4Z (4PDT) kontakty, představuje ideální rovnováhu mezi robustním spínacím výkonem, kompaktními rozměry a pohodlnou instalací. Díky konstrukci pro montáž do zásuvky, široké nabídce cívek pro střídavé i stejnosměrné napětí a vynikající dielektrické pevnosti poskytuje tato řada relé inženýrům, výrobcům rozvaděčů a odborníkům pro údržbu spolehlivé, univerzální a snadno udržovatelné řešení pro bezpočet aplikací v průmyslových strojích, budovové automatizaci a řízení technologických procesů.

Univerzální uspořádání kontaktů pro různé požadavky na zátěž
Relé je dostupné ve dvou odlišných uspořádáních kontaktů, což umožňuje uživatelům přesně přizpůsobit zařízení potřebám dané aplikace.

· Konfigurace 2Z (DPDT – dvojpólový dvojcestný přepínač): Tento model je vybaven dvěma nezávislými přepínacími kontakty, z nichž každý je dimenzován na významný proud 10 A při napětí 220 V střídavého proudu nebo 28 V stejnosměrného proudu. Kapacita 10 A umožňuje přímé spínání zátěží středního výkonu, jako jsou cívky kontaktorů, elektromagnetické ventily, malé motory, topné články a indikační osvětlení. Ať už je tento přepínač použit v obvodu motorového spouštěče nebo v ovládací desce pro osvětlení, verze 2Z poskytuje spolehlivý provoz i za přítomnosti středně velkých náběhových proudů.
· Konfigurace 4Z (4PDT – čtyřpólový dvoupolohový kontakt): Tato varianta poskytuje čtyři nezávislé přepínací kontakty a nabízí výjimečnou hustotu obvodů v jediném relé. Proudová zatížitelnost kontaktů je udávána jako 10 A pro normálně rozepnuté (NO) kontakty a 5 A pro normálně sepnuté (NC) kontakty při napětí 28 V DC nebo 220 V AC. Verze 4Z je ideální pro aplikace vyžadující současné přepínání více obvodů jedním řídicím signálem, např. složité logické závazky, sekvenční řízení více obvodů, směrování signálů v zkušebních zařízeních nebo propojení různých řídicích systémů.

Obě konfigurace mají nízký kontaktní odpor ≤ 50 mΩ (měřeno při proudu 1 A a napětí 6 V DC). Tento nízký odpor minimalizuje ztráty výkonu a tvorbu tepla na kontaktním rozhraní, což přispívá k dlouhodobé spolehlivosti a energetické účinnosti, zejména v aplikacích s nepřetržitým provozem nebo vysokým počtem spínacích cyklů.

Vynikající izolace a průrazné napětí pro bezpečný provoz
Bezpečnost a elektrická izolace jsou v každém řídicím systému zásadní, a tento relé je vyroben podle vysokých norem. Nabízí izolační odpor 500 MΩ při 500 V DC, čímž zajišťuje účinnou izolaci mezi cívkou a kontakty, stejně jako mezi nezávislými sadami kontaktů. Tento vysoký odpor brání unikajícím proudům a zachovává integritu signálů v citlivých elektronických prostředích.

Hodnoty průrazné pevnosti dále potvrzují jeho průmyslovou robustnost:

· Mezi cívkou a kontakty (BCC): Vydrží 1000 V střídavého proudu (rms) po dobu 1 minuty, což zaručuje bezpečné oddělení obvodu nízkého napětí pro řízení od obvodu spínané zátěže.
· Mezi otevřenými kontakty (BOC): Vydrží 1500 V střídavého proudu (rms) po dobu 1 minuty, čímž je zajištěno, že kontakty mohou obvod bezpečně přerušit bez oblouku nebo průrazu v otevřeném stavu.

Tyto přísné dielektrické hodnoty činí relé vhodným pro použití v aplikacích, které vyžadují spolehlivou izolaci, včetně průmyslových řídicích panelů, systémů vytápění, ventilace a klimatizace (HVAC), bezpečnostních obvodů a zařízení vystavených elektrickému šumu.

Optimalizované doby provozu pro rychlou regulaci
V aplikacích, kde je rozhodující časová náročnost, ovlivňuje rychlost přepínání přímo výkon systému. Toto relé poskytuje spolehlivé časování s dobou sepnutí 30 ms a dobou rozepnutí 20 ms. Rychlá odezva zajišťuje přesné časování v automatizační logice, minimalizuje obloukování během přechodu kontaktů a přispívá k celkové účinnosti systému. Nesymetrické doby sepnutí/rozepnutí jsou pečlivě navrženy tak, aby zajišťovaly jisté, „klikací“ přepínání a zároveň udržovaly konzistentní chování po miliony provozních cyklů.

Konstrukce pro montáž do zásuvky pro snadnou instalaci a údržbu
Relé je navrženo výhradně pro ukončení do zásuvky s použitím standardních zásuvek pro relé. Tento přístup nabízí v praxi významné praktické výhody:

· Výměna bez nástrojů: Pokud relé dosáhne konce své životnosti nebo selže, lze jej za několik sekund vytáhnout a nahradit bez nutnosti rušit jakékoli polní zapojení.
· Zjednodušená montáž panelu: Zásuvky lze předem zapojit během výroby panelu a relé nainstalovat později, čímž se zjednoduší výroba i testování.
· Snížení prostojů: Technici údržby mohou rychle vyměnit podezřelé relé za ověřeně funkční jednotku, čímž se minimalizují prostoji systému a zvyšuje se produktivita.
· Pružné upevnění: K dispozici jsou zásuvky pro montáž na DIN lištu nebo na panel, což umožňuje flexibilitu při návrhu rozvaděčů.

Široká škála možností napětí cívky pro globální kompatibilitu
Významnou vlastností této řady relé je široký výběr napětí cívky, který pokrývá jak požadavky stejnosměrného (DC), tak střídavého proudu (AC) pro nasazení po celém světě. Tato univerzálnost zjednodušuje správu skladových zásob a snižuje počet kódů dílů potřebných pro globální projekty.

Verze s cívkou pro stejnosměrný proud jsou dostupné pro napětí 6 V, 12 V, 24 V, 48 V, 100 V a 110 V DC. Každá verze je specifikována přesnými napětími pro zapnutí a vypnutí (např. 4,8 V/0,6 V u cívky 6 V), čímž se zajišťuje spolehlivý provoz v rámci stanovených tolerancí. Hodnoty odporu cívky jsou dodrženy s tolerancí ±10 % a pohybují se v rozmezí od 24 Ω (6 V) do 9 650 Ω (110 V). Jmenovitý příkon cívky činí 1,5 W, což poskytuje dostatečnou magnetickou sílu a zároveň minimalizuje zátěž řídicích obvodů.

Verze cívek střídavého proudu pokrývají napětí 6 V, 12 V, 24 V, 48 V, 110/120 V a 220/240 V střídavého proudu. Cívka pro 110/120 V má odpor 1 700 Ω, zatímco verze pro 220/240 V je k dispozici se dvěma hodnotami odporu (7 400 Ω pro 220 V a 8 760 Ω pro 240 V), aby bylo možné přizpůsobit se rozdílům v napájecích napětích po celém světě. Cívky střídavého proudu spotřebují nízký jmenovitý výkon 2,5 VA, čímž zajišťují kompatibilitu s obvody řízení s nízkým příkonem a energeticky účinnými návrhy systémů. Napětí pro sepnutí a rozepnutí (např. 176 V/72 V pro cívku 240 V) zaručují spolehlivé přepínání v celém rozsahu napětí.

Odolná konstrukce pro dlouhou životnost
I když konkrétní údaje o mechanické a elektrické životnosti nejsou v uvedených parametrech specifikovány, relé je vyrobeno z vysoce kvalitních materiálů, aby odolalo milionům spínacích cyklů v typickém průmyslovém prostředí. Kontaktní materiály jsou vybrány tak, aby odolávaly svařování a erozi, a izolační systém cívky je navržen pro nepřetržitý provoz. Konstrukce pro montáž do zásuvky také přispívá k dlouhé životnosti tím, že snižuje tepelné a mechanické namáhání kontaktů relé při jeho výměně.

ŠIROKÉ POLE APLIKACÍ
Univerzálnost tohoto relé jej činí vhodným pro bezpočet aplikací:

· Průmyslové řídicí panely: Rozhraní mezi PLC a polními zařízeními, jako jsou motory, ventily a stykače.
· Vytápěcí, ventilace a klimatizační systémy (HVAC): Ovládání ventilátorů, čerpadel, kompresorů a pohonných jednotek klapkových regulátorů.
· Automatizace a strojní zařízení: Spínání elektromagnetických ventilů, pohonů a indikačních světel.
· Správa budov: Ovládání osvětlení, systémů přístupové kontroly a bezpečnostních systémů.
· Zkušební a měřicí zařízení: Směrování signálů a přepínání zátěže v automatizovaných zkušebních systémech.

Závěr: Spolehlivé relé pro montáž do zásuvky
Malý univerzální elektromagnetický relé v provedení 2Z a 4Z nabízí klíčovou kombinaci vysokých hodnot kontaktů, vynikající elektrické izolace, rychlého spínání a komplexního výběru napětí cívky – vše v pohodlném provedení pro montáž do zásuvky. Jeho robustní konstrukce, ověřená průrazní pevnost a nízký odpor kontaktů zaručují dlouhodobou spolehlivost v náročných průmyslových prostředích. Pro inženýry a systémové integrátory hledající spolehlivé, cenově výhodné a skutečně univerzální řešení pro spínání představuje tato řada relé definitivní volbu. Ať už řídíte motorové zatížení 10 A pomocí relé 2Z nebo přepínáte více obvodů s proudem 5 A pomocí relé 4Z, poskytuje výkon, flexibilitu a odolnost, které moderní automatizační a řídicí aplikace vyžadují.

Použití:

jmenovitý proud kontaktů 10 A
Mechanická životnost ≥ 100 000
S kontaktními uspořádáními 2Z, 3Z
Standardní trubkové svorky
Včetně přizpůsobené zásuvky
Včetně LED indikátoru a testovacího tlačítka
