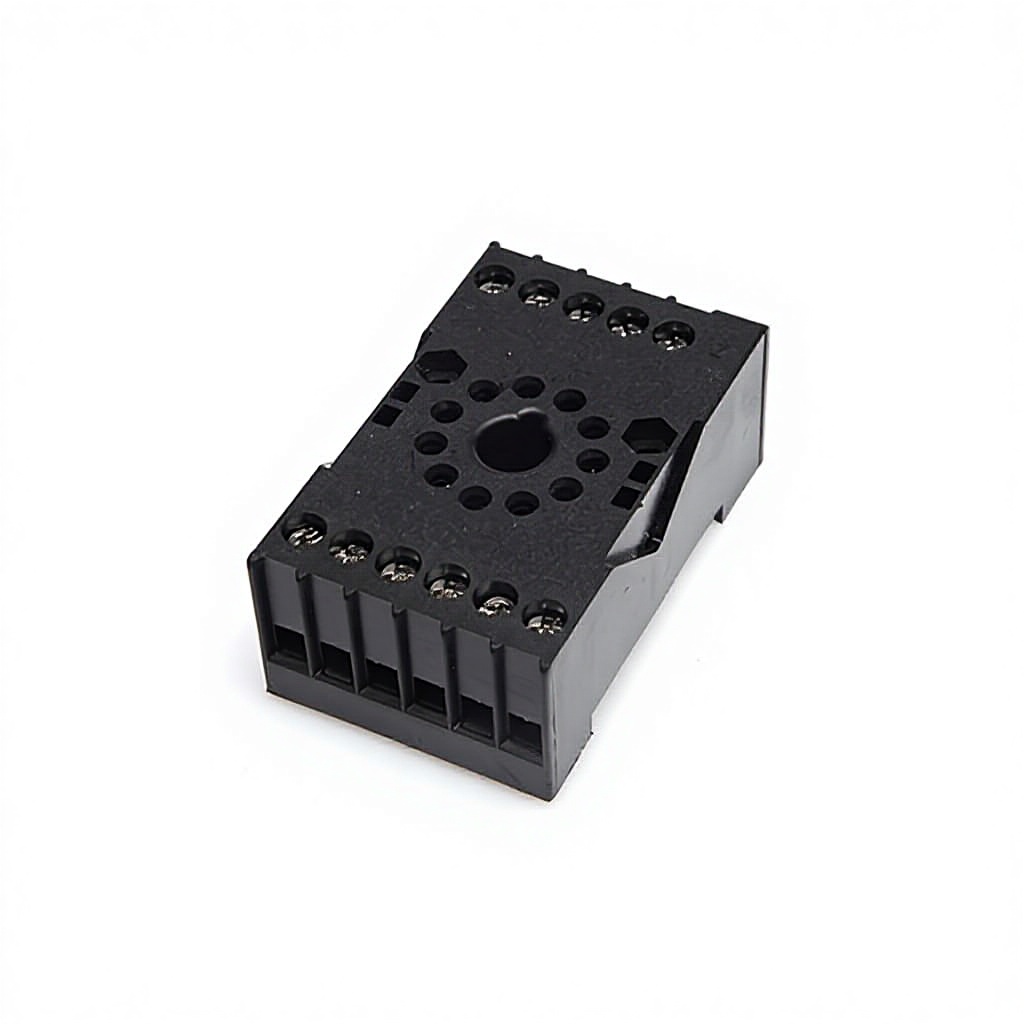

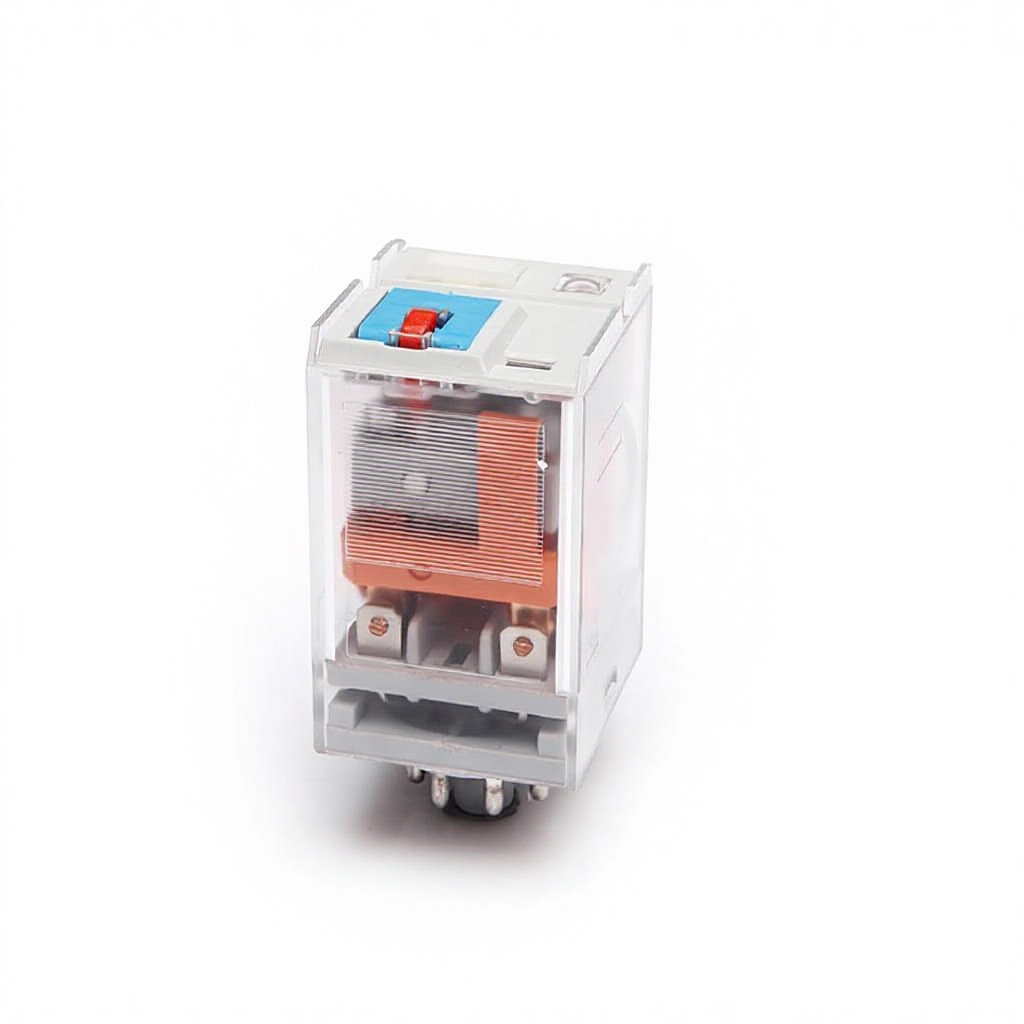

مرحل فايندر بجهد ١١٠ فولت و١١ دبوس، موديل ٧٠.٣ مع قاعدة مرحل بـ١١ دبوس، الموديل MT750-3Z

تصنيفات التلامس

المواصفات

أنواع الملفات

وصف:

مرحل كهرومغناطيسي صغير عالمي: طاقة مدمجة، وراحة في التوصيل عبر القاعدة، وموثوقية مُثبتة

في النظام البيئي الواسع لأتمتة المصانع ولوحات التحكم والمعدات الكهربائية، لا يوجد سوى عدد قليل من المكونات التي تكون شائعةً أو أساسيةً بقدر المرحل الكهرومغناطيسي مرحل وهو يُشكِّل الرابط الحرج بين إشارات التحكم ذات القدرة المنخفضة—المنبثقة عن وحدات التحكم القابلة للبرمجة (PLCs) أو المؤقِّتات أو أجهزة الاستشعار—والحمل ذي القدرة الأعلى الذي يجب تشغيله، مثل المفاتيح الكهربائية (Contactors) والمحركات الكهرومغناطيسية (Solenoids) والمحركات ودوائر الإضاءة. ويتميَّز ريليه Small Universal Electromagnetic Relay بتكوينات تلامسية متاحة بعدد 2Z (DPDT) و4Z (4PDT)، وهو يجسِّد التوازن الأمثل بين سعة التبديل المتينة وحجمه الصغير وسهولة تركيبه. وبفضل تصميمه القابل للتثبيت في قاعدة (Socket-mount)، واختياره الواسع لملفات التغذية التيار المتناوب (AC) والتيار المستمر (DC)، وقدرته العالية على العزل الكهربائي (Dielectric Strength)، فإن هذه السلسلة من الريليهات توفِّر للمهندسين ومشغِّلي لوحات التوزيع وفنيي الصيانة حلاً موثوقًا ومتعدد الاستخدامات وسهل الصيانة لمجموعة واسعة من التطبيقات في مجالات الآلات الصناعية وأتمتة المباني والتحكم في العمليات.

تكوينات تلامسية متعددة الاستخدامات لتلبية متطلبات الأحمال المختلفة
ويتوفر هذا الريليه بتكوينين مختلفين لتوصيلات التلامس، ما يسمح للمستخدمين باختيار الجهاز بدقة وفقًا لمتطلبات تطبيقهم.

· تكوين 2Z (DPDT – قطبان مزدوجان ومفتاحان مزدوجان): يتميّز هذا النموذج باتصالَي تحويل مستقلَّين، وكلٌّ منهما مُصنَّفٌ لحمل تيارٍ كبيرٍ يبلغ 10 أمبير عند جهد 220 فولت تيار متناوب أو 28 فولت تيار مستمر. وتتيح القدرة التصنيفية البالغة 10 أمبير استخدامه مباشرةً في تشغيل/إيقاف أحمال متوسطة القدرة مثل ملفات المفاتيح الكهربائية (Contactor Coils)، والصمامات الكهرومغناطيسية (Solenoid Valves)، والمحركات الصغيرة، وعناصر التسخين، وإضاءة المؤشرات. سواء استُخدم في دائرة بدء تشغيل المحرك أو في لوحة تحكُّم الإضاءة، فإن إصدار 2Z يوفِّر أداءً موثوقًا حتى تحت تأثير التيارات الأولية المعتدلة.
· تكوين 4Z (4PDT – أربعة أقطاب مزدوجة التبديل): يوفّر هذا النوع أربعة اتصالات مستقلة للتبديل، مما يمنح كثافة دائرية استثنائية في ريلاي واحد. وتبلغ سعة التلامس 10 أمبير للتلامس المفتوح عادةً (NO) و5 أمبير للتلامس المغلق عادةً (NC) عند جهد 28 فولت تيار مستمر أو 220 فولت تيار متناوب. ويُعد الإصدار 4Z مثاليًا للتطبيقات التي تتطلب التبديل المتزامن لدوائر متعددة من إشارة تحكم واحدة، مثل التشغيل الآلي المعقد مع قفل منطقي، أو الترتيب التسلسلي لدوائر متعددة، أو توجيه الإشارات في معدات الاختبار، أو الربط بين أنظمة تحكم مختلفة.

ويحافظ كلا التكوينين على مقاومة تلامس منخفضة تبلغ ≤50 ملي أوم (مقاسة عند تيار 1 أمبير وفولتية 6 فولت تيار مستمر). وهذه المقاومة المنخفضة تقلل من فقدان الطاقة والتوليد الحراري عند واجهة التلامس، ما يسهم في تحقيق موثوقية طويلة الأمد وكفاءة طاقية عالية، لا سيما في التطبيقات ذات التشغيل المستمر أو ذات الدورات العالية.

عزل متفوق وقوة عزل كهربائي عالية لتشغيل آمن
تُعَد السلامة والعزل الكهربائي من الأمور بالغة الأهمية في أي نظام تحكم، وقد صُنِعت هذه الريلاي وفق معايير عالية الجودة. وهي توفر مقاومة عزل تبلغ ٥٠٠ ميغاأوم عند جهد تيار مستمر قدره ٥٠٠ فولت، مما يضمن عزلًا فعّالًا بين الملف والاتصالات، وكذلك بين مجموعات الاتصالات المستقلة. وتمنع هذه المقاومة العالية التيارات التسريبية وتحافظ على سلامة الإشارات في البيئات الإلكترونية الحساسة.

وتُظهر تصنيفات قوة العزل الكهربائي أيضًا متانتها الصناعية الممتازة:

· بين الملف والاتصالات (BCC): تتحمل جهدًا جذريًا متجذرًا مقداره ١٠٠٠ فولت لمدة دقيقة واحدة، ما يضمن الفصل الآمن بين دائرة التحكم ذات الجهد المنخفض ودائرة الحمل المراد تشغيلها وإيقافها.
· بين الاتصالات المفتوحة (BOC): تتحمل جهدًا جذريًا متجذرًا مقداره ١٥٠٠ فولت لمدة دقيقة واحدة، ما يضمن أن الاتصالات قادرة على قطع الدائرة بأمان دون حدوث قوس كهربائي أو انهيار عندما تكون في حالة الفتح.

هذه التصنيفات العازلة الصارمة تجعل المرحل مناسبًا للاستخدام في التطبيقات التي تتطلب عزلًا موثوقًا، ومنها لوحات التحكم الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ودوائر السلامة والمعدات المعرضة للتشويش الكهربائي.

أوقات التشغيل المُحسَّنة لتحقيق تحكمٍ سريع الاستجابة
في التطبيقات الحساسة جدًّا للزمن، يؤثر سرعة التبديل تأثيرًا مباشرًا على أداء النظام. ويقدِّم هذا المرحل توقيتًا موثوقًا به، حيث يبلغ زمن التشغيل ٣٠ مللي ثانية وزمن الإفلات ٢٠ مللي ثانية. وتضمن هذه الاستجابة السريعة التسلسل الدقيق في منطق الأتمتة، وتقلل من حدوث القوس الكهربائي أثناء انتقال التلامس، وتساهم في كفاءة النظام ككل. وقد صُمِّمت أزمنة التشغيل والإفلات غير المتناظرة بعناية لتوفير عملية تبديل إيجابية فورية (Snap-action)، مع الحفاظ على سلوكٍ ثابتٍ عبر ملايين العمليات.

تصميم قاعدة تركيب على نوع المقبس لتسهيل التركيب والصيانة
تم تصميم الريلاي خصيصًا لتوصيله عبر قواعد تثبيت قياسية (Sockets)، باستخدام مقابس ريلاي قياسية. ويوفّر هذا النهج مزايا عملية كبيرة في التطبيقات الواقعية:

· الاستبدال دون الحاجة إلى أدوات: عند انتهاء عمر الريلاي أو حدوث عطل فيه، يمكن فصله بسهولة واستبداله خلال ثوانٍ دون التأثير على أي من أسلاك التوصيل الميدانية.
· تبسيط تركيب اللوحات: يمكن توصيل المقابس مسبقًا أثناء تصنيع اللوحة، ثم تركيب الريلايات لاحقًا، مما يُحسّن كفاءة الإنتاج واختبار الأنظمة.
· تقليل وقت التوقف عن العمل: يستطيع فنيو الصيانة استبدال الريلاي المشكوك في سلامته بوحدة معروفة الجودة بسرعةٍ عالية، مما يقلل من وقت توقف النظام ويزيد من الإنتاجية.
· المرونة في التثبيت: تتوفر المقابس لتثبيتها إما على سكة DIN أو على اللوحة، ما يوفّر مرونةً في تصميم خزانة التحكم.

خيارات واسعة جدًا لجهد ملف التحكم لضمان التوافق العالمي
تتمثل إحدى الميزات البارزة في هذه السلسلة من المرحلات في تنوع جهود لفائفها الشامل، الذي يغطي متطلبات التيار المستمر والتيار المتناوب على حد سواء للاستخدام العالمي. ويسهِّل هذا التنوُّع إدارة المخزون ويقلل من عدد أرقام الأجزاء المطلوبة للمشاريع العالمية.

تتوفر إصدارات اللَّفائف للتيار المستمر بجهود 6 فولت، و12 فولت، و24 فولت، و48 فولت، و100 فولت، و110 فولت تيار مستمر. وقد حُدِّدت كل منها بدقة من حيث جهود التشغيل والانقطاع (مثل 4.8 فولت‏/0.6 فولت لللفافة ذات الجهد 6 فولت)، مما يضمن تشغيلًا موثوقًا بها ضمن الحدود المسموح بها من التفاوت. وتُحافظ قيم مقاومة اللفائف على تفاوت لا يتجاوز ±10%، وتتراوح بين 24 أوم (للفافة 6 فولت) و9650 أوم (للفافة 110 فولت). أما القدرة الاسمية لللفافة فهي 1.5 واط، ما يوفِّر قوةً مغناطيسية كافيةً مع تقليل العبء الواقع على دوائر التحكم.

تغطي إصدارات ملفات التيار المتردد (AC Coil Versions) الجهود 6 فولت، و12 فولت، و24 فولت، و48 فولت، و110/120 فولت تيار متردد، و220/240 فولت تيار متردد. ويبلغ مقاومة ملف 110/120 فولت 1700 أوم، في حين يُقدَّم ملف 220/240 فولت بقيمتين مختلفتين للمقاومة (7400 أوم لجهد 220 فولت و8760 أوم لجهد 240 فولت)، وذلك لتلبية التباينات في جهود التغذية الكهربائية حول العالم. وتستهلك ملفات التيار المتردد طاقة اسميّة منخفضة تبلغ 2.5 فولت أمبير (VA)، مما يضمن توافقها مع دوائر التحكم ذات القدرة المنخفضة وتصميم الأنظمة الموفرة للطاقة. أما جهود التشغيل والإفلات (مثل 176 فولت/72 فولت لملف 240 فولت) فتكفل تشغيلاً متسقًا عبر كامل نطاق الجهد.

بناء متين لخدمة طويلة الأمد
ورغم أن الأرقام المحددة المتعلقة بالعمر الميكانيكي والكهربائي غير مذكورة في المعطيات المقدمة، فإن هذا المرحل مصنوع من مواد عالية الجودة ليتحمل ملايين العمليات في البيئات الصناعية النموذجية. كما تم اختيار مواد التلامس بحيث تقاوم اللحام والتآكل، وصمِّم نظام عزل ملف التحكم ليعمل باستمرار دون انقطاع. وبالمثل، يساهم التصميم القابل للتثبيت في قاعدة توصيل (سوكيت) في إطالة عمر المرحل عبر تقليل الإجهاد الحراري والميكانيكي الواقع على أطرافه أثناء الاستبدال.

نطاق واسع من التطبيقات
إن تنوع هذا المرحل يجعله مناسبًا لتطبيقات لا حصر لها:

· لوحات التحكم الصناعي: الربط بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والأجهزة الميدانية مثل المحركات والصمامات والمرحلات.
· أنظمة التدفئة والتبريد وتكييف الهواء (HVAC): التحكم في المراوح والمضخات والضواغط ومشغِّلات السدّادات.
· الأتمتة والآلات: تشغيل الملفات اللولبية، والمشغلات، وأضواء المؤشر.
· إدارة المباني: التحكم في أنظمة الإضاءة، والتحكم في الدخول، وأنظمة الأمن.
· معدات الاختبار والقياس: توجيه الإشارات وتبديل الأحمال في أنظمة الاختبار الآلية.

الخلاصة: المرحل الموثوق القابل للتثبيت في قاعدة توصيل (سوكيت)
الريلاي الكهرومغناطيسي العالمي الصغير، في تكوينيه 2Z و4Z، يوفّر المزيج الأساسي من التصنيفات العالية للاتصالات، والعزل الكهربائي المتفوق، والتشغيل السريع، وخيارات جهد لفائف شاملة — وكل ذلك ضمن حزمة مريحة قابلة للتثبيت على قاعدة توصيل (سوكيت). ويضمن هيكله المتين، وقوته العازلة المُثبتة، ومقاومته المنخفضة عند نقاط الاتصال، موثوقيته الطويلة الأمد في البيئات الصناعية الشديدة التطلّب. وللمهندسين ومُدمِجي الأنظمة الذين يبحثون عن حلٍّ موثوقٍ واقتصاديٍّ فعليًّا وشاملٍ للتبديل، فإن هذه السلسلة من الريلايات تُعَدُّ الخيار الحاسم. سواء أكانت تُستخدم للتحكم في حمل محرك بسعة 10 أمبير بواسطة ريلاي من النوع 2Z، أو لتبديل عدة دوائر بسعة 5 أمبير بواسطة ريلاي من النوع 4Z، فإنها توفّر الأداء والمرونة والمتانة التي تتطلّبها تطبيقات الأتمتة والتحكم الحديثة.

التطبيقات:

سعة تشغيل التلامس: 10 أمبير
العمر الميكانيكي ≥ 100000 دورة
مع أشكال التلامس 2Z و3Z
طرف أنبوبي قياسي

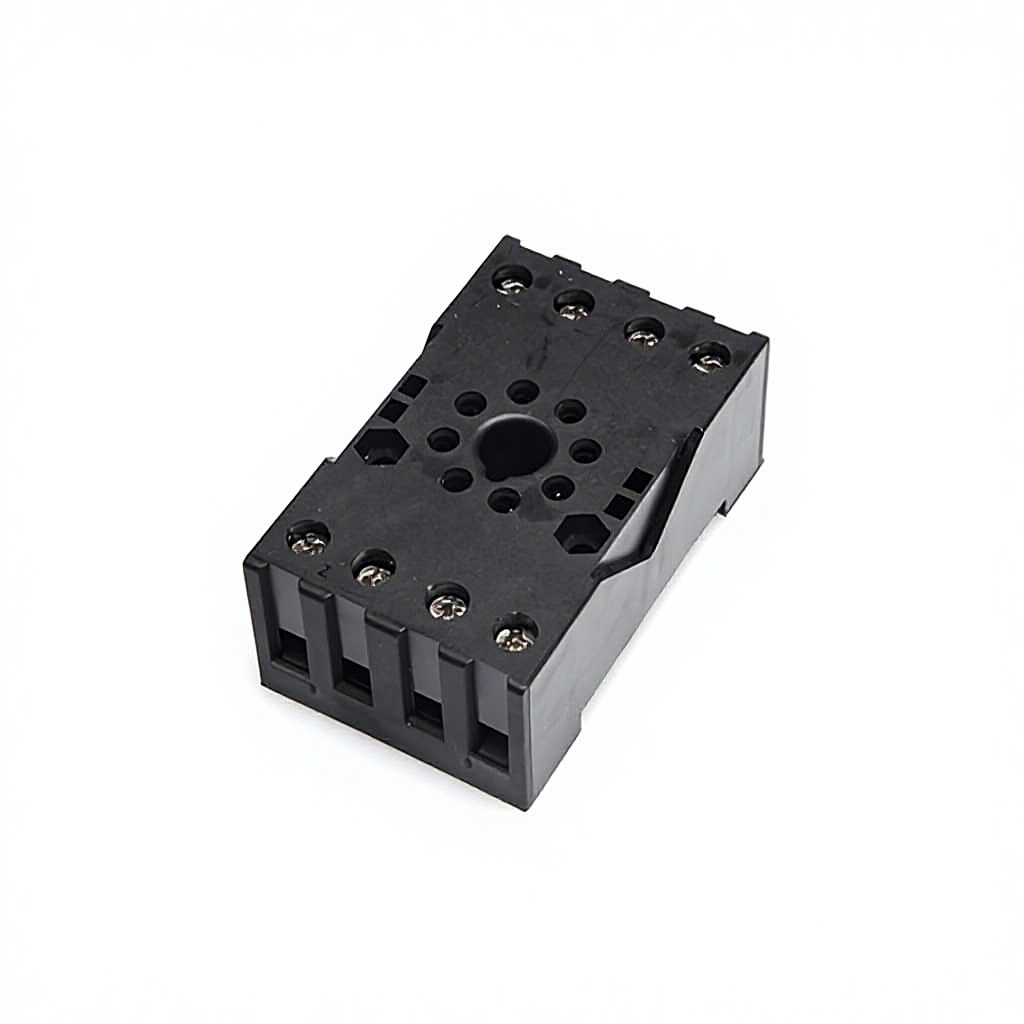

مع قاعدة توصيل (سوكيت) متوافقة
يشمل مؤشر LED وزر الاختبار
