AH2-YA 5A-Timer – Verzögerung mit Mehrfachbereich von 1 s bis 30 h

Schnelle Einzelheiten:

Beschreibung:

AH2-YA Kompakt-Zeitrelais – Fünf wählbare Zeitbereiche für vielfältige industrielle Steuerung

Das AH2-YA ist ein vielseitiges, für die Montage auf Schalttafeln ausgelegtes Zeitrelais relais das für eine präzise und zuverlässige Verzögerungssteuerung in der industriellen Automatisierung, der Gebäudeleittechnik und bei Prozesssteuerungsanwendungen konzipiert wurde. Dank einer universellen Wechselstrom-/Gleichstrom-Stromversorgung, einem geringen Stromverbrauch und einem robusten Ausgangskontakt mit 5 A bietet dieses Relais außergewöhnliche Flexibilität bei kompakter Bauform mit einer Aussparungsgröße von 50 × 62 mm für Schalttafeln. Mit fünf vom Anwender wählbaren Zeitbereichen – abgedeckt in Sekunden, Minuten und Stunden – kann das AH2-YA sowohl kurze Maschinenimpulse als auch langdauernde Zyklen bewältigen. Sein leichtes Design (ca. 160 g), seine hohe Isolationswiderstandsfähigkeit und seine lange mechanische Lebensdauer machen es zur idealen Wahl für Schaltschränke, OEM-Geräte und Nachrüstungen vor Ort.

Universelle Stromversorgung für weltweiten Einsatz

Das AH2‑YA arbeitet über einen breiten Spannungsbereich: DC 12 V bis 48 V und AC 24 V bis 220 V (50 Hz). Diese universelle Kompatibilität ermöglicht den Einsatz des Relais praktisch in jedem Steuerungssystem weltweit – von niederspannigen DC-Logikschaltungen (z. B. SPS-Ausgänge, batteriegespeiste Systeme, Sensoren) bis hin zu Standard-Wechselspannungsnetzen (24 V, 110 V, 220 V). Dadurch entfällt die Notwendigkeit, mehrere Relaismodelle für unterschiedliche Spannungen vorzuhalten, was die Lagerhaltung vereinfacht und Kosten senkt. Der Stromverbrauch ist außerordentlich gering: DC 1,0 W / AC 1,0 VA; dies minimiert die Wärmeentwicklung innerhalb von Gehäusen und verringert die Belastung der Steuerkreise, wodurch das Gerät besonders für energieempfindliche Anwendungen sowie für dicht bestückte Schaltschränke geeignet ist.

Kompaktes Panel-Mount-Design

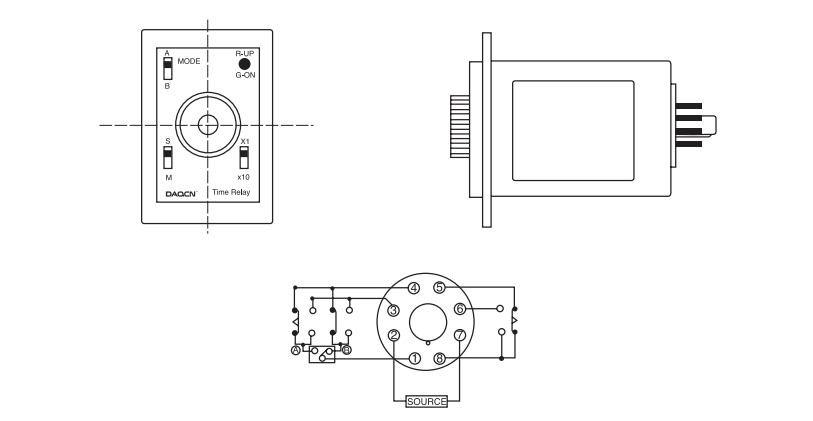

Für die Montage an der Frontplatte konzipiert, erfordert der AH2-YA eine Einbaulücke von 50 × 62 mm – eine kompakte Bauform, die eine hochdichte Anordnung auf Schaltschränken, Maschinensteuerungen oder mobilen Prüfboxen ermöglicht. Mit einem Gewicht von ca. 160 g ist er leicht, aber dennoch robust. Die Frontplatte verfügt über ein deutliches Einstellrad und einen Drehschalter zur Auswahl des gewünschten Zeitbereichs aus den verfügbaren Optionen. Die intuitive Anordnung ermöglicht eine schnelle, werkzeuglose Einstellung der Verzögerung und reduziert so Einstellfehler sowie Schulungsaufwand.

Fünf wählbare Zeitbereiche für maximale Flexibilität

Der AH2-YA bietet fünf unabhängige Zeitbereiche, die jeweils stufenlos über ein integriertes Potentiometer eingestellt werden können. Je nach bestelltem Untertyp stehen folgende Bereiche zur Verfügung:

Bereich Einstellbare Bereiche
1 1 Sekunde, 10 Sekunden, 1 Minute, 10 Minuten
2 3 Sekunden, 30 Sekunden, 3 Minuten, 30 Minuten
3 1 Minute, 10 Minuten, 1 Stunde, 10 Stunden
4 3 Minuten, 30 Minuten, 3 Stunden, 30 Stunden
5 6 Sekunden, 60 Sekunden, 6 Minuten, 60 Minuten

Diese breite Auswahl deckt ein weites Spektrum industrieller und kommerzieller Zeitsteuerungsanforderungen ab – von kurzen Verzögerungen von 1 Sekunde in Verpackungsmaschinen bis hin zu langen Zyklen von 30 Stunden in Umweltprüfungen oder Bewässerungssystemen. Der Anwender stellt einfach den Bereichswahlschalter auf die gewünschte Zeiteinheit und stellt dann den Potentiometer auf die exakt benötigte Verzögerung ein.

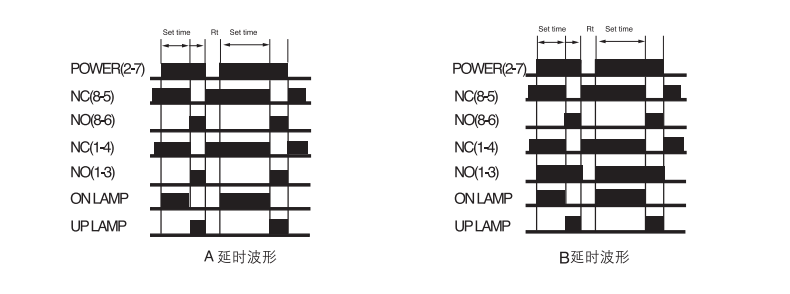

Robuste Ausgangskontakte für direktes Lastschalten

Ausgestattet mit einem Steuerausgang, der für 5 A bei 220 V AC ausgelegt ist, kann der AH2-YA direkt eine Vielzahl von Lasten schalten, darunter Schützspulen, Magnetventile, kleine Motoren, Signal- und Kontrolllampen, Lüfter sowie widerstandsbeheizte Heizgeräte. Der Ausgangskontakt ist für langfristige Zuverlässigkeit konzipiert und weist eine mechanische Lebensdauer von 10⁷ Schaltvorgängen sowie eine elektrische Lebensdauer von 10³ Schaltvorgängen bei Nennlast auf. Diese Robustheit macht ihn für hochzyklische Anwendungen wie Verpackungsmaschinen, Förderanlagen und sich wiederholende industrielle Prozesse geeignet.

Hohe Isolationsfestigkeit und Durchschlagfestigkeit für Sicherheit

Sicherheit steht bei jeder elektrischen Installation an erster Stelle. Der AH2‑YA bietet einen Isolationswiderstand von ≥100 MΩ bei DC 500 V und gewährleistet dadurch eine hervorragende Isolation zwischen Stromversorgung, Zeitsteuerungsschaltung und Ausgangskontakt. Die Durchschlagfestigkeit beträgt 1500 V AC zwischen Spule/Elektronik und Kontakten (BCC) sowie 1000 V AC zwischen geöffneten Kontakten (BOC) und garantiert somit Schutz vor Spannungsspitzen und verringert das Risiko von Lichtbogenbildung oder Durchschlag. Diese Eigenschaften machen das Relais für den Einsatz in industriellen Umgebungen geeignet, in denen elektrische Störungen und Spannungsüberschwingungen häufig auftreten.

Zuverlässige Leistung in unterschiedlichen Umgebungen

Der AH2‑YA ist für zuverlässigen Betrieb unter typischen industriellen Bedingungen konstruiert:

• Betriebstemperatur: −10 °C bis +50 °C – geeignet für ungeheizte Werkstätten, Außengehäuse und klimatisierte Räume.

• Luftfeuchtigkeit: 35 % bis 85 % (nicht kondensierend) – funktioniert zuverlässig in den meisten Umgebungen ohne Risiko einer Feuchteschädigung.

Diese Spezifikationen gewährleisten eine stabile Zeitgenauigkeit und lange Lebensdauer selbst unter mäßig anspruchsvollen Bedingungen.

Typische Anwendungen

Die vielseitigen Zeitbereiche des AH2‑YA machen ihn ideal für unzählige Anwendungen:

• Motorsteuerung: Stern-Dreieck-Anlauf (1–30 Sekunden), Kurzzyklusschutz für Verdichter (30 Sekunden bis 3 Minuten).

• Förderanlagen: Verzögerter Start von Bandabschnitten (1–30 Sekunden), Timing der Ansammlungszone (Sekunden bis Minuten).

• HLK-Technik: Verzögerung beim Einschalten/Ausschalten von Ventilatoren (30 Sekunden), Abtaubetriebszeit (30 Minuten bis 30 Stunden), Erinnerungen zur Filterwartung.

• Beleuchtungssteuerung: Treppenhausbeleuchtungsverzögerung (1–30 Sekunden), Bewegungsmeldersteuerung in Fluren (1–10 Minuten), Blinklichtsteuerung für Beschilderung.

• Pumpensteuerung: Alternierender Pumpenbetrieb (10–30 Minuten), Verzögerung des Brunnenpumpenstarts nach Wiederherstellung der Stromversorgung (3–10 Minuten).

• Industriemaschinen: Schweißzeiten (1–6 Sekunden), kühlventilator verzögerungen (30 Sekunden bis 3 Minuten), Zeitsteuerung von Chargenprozessen (Minuten bis Stunden).

• Prüfgeräte: Alterungstests, Vibrationsprüfstand-Zyklen, Intervalle für die Datenerfassung (Stunden).

• Stromversorgungssysteme: Automatische Wiedereinschaltverzögerung (1–30 Sekunden), Zeitsteuerung des Übergangs auf Notstromversorgung.

Einfache Installation und Bedienung

Die Montage des AH2‑YA ist unkompliziert: Schneiden Sie ein rechteckiges Loch von 50 × 62 mm in die Verkleidung, setzen Sie das Relais ein und sichern es mit den beiliegenden Halterungen. Schließen Sie die Stromversorgung (DC 12–48 V oder AC 24–220 V) und die Last an die entsprechenden Klemmen an. Wählen Sie mithilfe des Drehschalters auf der Frontplatte den gewünschten Zeitbereich aus und stellen Sie dann den Einstelldrehknopf auf die exakt benötigte Verzögerungszeit ein. Es sind weder komplexe Programmierungen noch externe Werkzeuge erforderlich. Die übersichtliche Beschriftung der Klemmen und die logische Anordnung minimieren Verdrahtungsfehler und verkürzen die Installationszeit.

Fazit

Das kompakte Zeitrelais AH2‑YA vereint ein platzsparendes, für die Montage auf Schalttafeln ausgelegtes Design, eine universelle Wechsel‑/Gleichstromversorgung (24–220 V AC / 12–48 V DC), einen geringen Stromverbrauch sowie einen robusten 5-A-Ausgang mit fünf wählbaren Zeiteinstellbereichen – von Sekunden über Minuten bis hin zu Stunden. Sein hoher Isolationswiderstand, seine hohe Durchschlagfestigkeit und seine lange mechanische Lebensdauer gewährleisten zuverlässigen Betrieb auch in anspruchsvollen industriellen Umgebungen. Ob Sie eine präzise Verzögerung von einer Sekunde für eine Verpackungsanlage oder einen 30‑stündigen Zyklus für eine Klimakammer benötigen – das AH2‑YA liefert stets konsistente und reproduzierbare Leistung. Für Ingenieure, Schaltschrankbauer und Instandhaltungsprofis, die nach einer kostengünstigen, vielseitigen und langlebigen Zeitsteuerungslösung suchen, ist das AH2‑YA die ideale Wahl. Installieren Sie es einmal – und profitieren Sie jahrelang von zuverlässigem Service.
