Časovnik AH2-YA 5 A – večrazredni zakasnitveni čas od 1 s do 30 h

Hitra podrobnost:

Opis:

AH2-YA kompaktni časovni relej – pet izbirnih časovnih obsegov za različne industrijske krmilne naloge

AH2-YA je večnamenski, za montažo na ploščo nameščen časovni relej relay z razvit za natančno in zanesljivo zakasnitveno krmiljenje v industrijski avtomatiki, upravljanju stavb in procesnem krmiljenju. Z univerzalnim izmeničnim/nosilnim napajanjem, nizko porabo energije in robustnim izhodnim kontaktom 5 A ponuja izjemno fleksibilnost v kompaktnem panelu z odprtino 50 × 62 mm. Pet uporabnikom izbirnih časovnih obsegov – za sekunde, minute in ure – omogoča uporabo AH2-YA od kratkih strojnih impulzov do dolgotrajnih ciklov. Njegova lahka konstrukcija (≈ 160 g), visoka izolacijska odpornost in dolga mehanska življenska doba ga naredita idealno izbiro za krmilne plošče, opremo proizvajalcev originalne opreme (OEM) ter nadgradnje na terenu.

Univerzalni napajalni vir za globalno namestitev

AH2‑YA deluje v širokem napetostnem obsegu: DC12 V do 48 V in AC24 V do 220 V (50 Hz). Ta univerzalna združljivost omogoča uporabo releja v praktično vsakem krmilnem sistemu po celem svetu – od logičnih vezij z nizko napetostjo enosmerne tokovne napetosti (npr. izhodi PLC-jev, sistemi z baterijskim rezervnim napajanjem, senzorji) do standardnih izmeničnih omrežnih napetosti (24 V, 110 V, 220 V). S tem odpade potreba po več različicah relejev za različne napetosti, kar poenostavi zaloge in zmanjša stroške. Poraba energije je izjemno nizka: DC 1,0 W / AC 1,0 VA, kar zmanjšuje toplotno obremenitev notranjosti ohišij in zmanjšuje obremenitev krmilnih vezij, kar ga naredi primernega za energetsko občutljive aplikacije in gosto naseljene plošče.

Kompaktna konstrukcija za montažo na ploščo

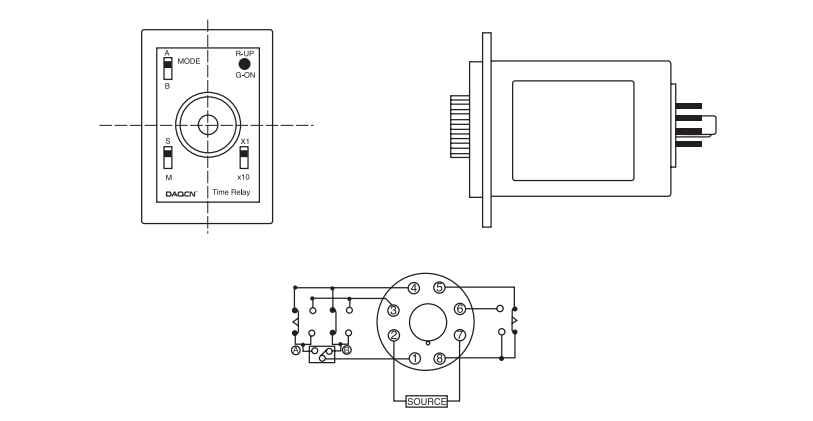

Zasnovan za namestitev na sprednji panel, AH2‑YA zahteva montažno luknjo 50 × 62 mm – kompaktno območje, ki omogoča visoko gostoto namestitve na krmilne ohišja, strojne konzole ali prenosne testne ohišja. Tehta približno 160 g, zato je lahak, a hkrati trpežen. Na sprednjem panelu se nahaja jasno nastavljiv vrtljiv regulator in vrtilni stikalnik za izbor željenega časovnega obsega iz razpoložljivih možnosti. Intuitivna razporeditev omogoča hitro, brez orodja izvedeno nastavitev zakasnitve, kar zmanjšuje napake pri nastavitvi in čas za usposabljanje.

Pet izbirnih časovnih obsegov za največjo fleksibilnost

AH2‑YA ponuja pet neodvisnih časovnih obsegov, vsak neprekinjeno nastavljiv prek vgrajenega potenciometra. Glede na naročeni podmodel so na voljo naslednji obsegi:

Nastavitev obsega Razpoložljivi obsegi
1 1 sekunda, 10 sekund, 1 minuta, 10 minut
2 3 sekunde, 30 sekund, 3 minute, 30 minut
3 1 minuta, 10 minut, 1 ura, 10 ur
4 3 minute, 30 minut, 3 ure, 30 ur
5 6 sekund, 60 sekund, 6 minut, 60 minut

Ta široka izbira pokriva širok spekter industrijskih in komercialnih potreb glede časovnega nastavljanja – od kratkih zakasnitev 1 sekundo v embalažni opremi do podaljšanih ciklov 30 ur pri okoljskem testiranju ali sistemih za namakanje. Uporabnik preprosto zavrti izbirnik obsega na želeno enoto in nato z rotacijskim regulatorjem nastavi točno zahtevano zakasnitev.

Trpežni izhodni stik za neposredno preklop obremenitve

Oprema je opremljena z nadzornim izhodom, ki je zmočen za 5 A pri 220 V izmenične napetosti, zato lahko AH2‑YA neposredno vklopi različne obremenitve, kot so tuljave stikalcev, elektromagnetni ventili, majhni motorji, indikatorske lučke, ventilatorji in uporniški grelniki. Stik izhoda je zasnovan za dolgoročno zanesljivost z mehansko življenjsko dobo 10⁷ operacij in električno življenjsko dobo 10³ operacij pri nazivni obremenitvi. Ta trdnost jo naredi primerno za aplikacije z visoko frekvenco ciklov, kot so embalažna oprema, transportni sistemi in ponavljajoči se industrijski procesi.

Visoka izolacija in dielektrična trdnost za varnost

Varnost je nadvse pomembna pri vsaki električni namestitvi. AH2‑YA ponuja izolacijsko upornost ≥100 MΩ pri enosmernem napetosti 500 V, kar zagotavlja odlično izolacijo med napajalnim virom, časovnim vezjem in izhodnim stikom. Dielektrična trdnost je ocenjena na 1500 V izmenične napetosti med tuljavo/elektroniko in stiki (BCC) ter 1000 V izmenične napetosti med odprtimi stiki (BOC), kar zagotavlja zaščito pred napetostnimi prenapeti in zmanjšuje tveganje za iskrenje ali preboj. Te lastnosti naredijo rele za primerno uporabo v industrijskih okoljih, kjer so pogosto električni šumi in prehodni pojav.

Zanesljivo delovanje v različnih okoljih

AH2‑YA je zasnovan za zanesljivo delovanje v tipičnih industrijskih razmerah:

• Delovna temperatura: –10 °C do +50 °C – primerna za neogrevane delavnice, zunanjih ohišjih in prostorih z regulirano klimo.

• Vlažnost: 35 % do 85 % (brez kondenzacije) – dobro deluje v večini okolij brez tveganja poškodbe zaradi vlage.

Te specifikacije zagotavljajo stabilno natančnost časovanja in dolgo življenjsko dobo tudi v zmerno zahtevnih pogojih.

Tipične aplikacije

Raznovrstni časovni razponi AH2‑YA ga naredijo idealnega za številne aplikacije:

• Krmiljenje motorja: Zagon zvezda–trikotnik (1–30 sekund), zaščita kompresorjev pred prekratko cikliranjem (30 sekund do 3 minut).

• Transportni sistemi: Zakasnitev zagona posameznih odsekov traku (1–30 sekund), časovno določanje akumulacijske cone (sekunde do minute).

• Ogrevalni, prezračevalni in klimatski sistemi (HVAC): Zakasnitev vklopa/izklopa ventilatorja (30 sekund), časovno določanje odmrzovanja (30 minut do 30 ur), opomniki za vzdrževanje filtrov.

• Krmiljenje razsvetljave: Zakasnitev razsvetljave na stopniščih (1–30 sekund), krmiljenje razsvetljave v hodnikih glede na prisotnost (1–10 minut), utripanje prometnih oznak.

• Krmiljenje črpalk: Izmenična obratovanja črpalk (10–30 minut), zakasnitev zagona črpalke za vodo po obnovitvi napajanja (3–10 minut).

• Industrijska oprema: Časovniki za varjenje (1–6 sekund), hLADILNI VENTILATOR zakasnitve (30 sekund do 3 minut), časovno določanje serijskih procesov (minute do ure).

• Preskusna oprema: Staritveni preskusi, cikli vibracijske mize, intervali beleženja podatkov (ure).

• Energijski sistemi: Zakasnitev avtomatskega ponovnega vklopa (1–30 sekund), časovno določanje preklopa na rezervno napajanje.

Preprosta namestitev in uporaba

Namestitev releja AH2‑YA je preprosta: izrežite pravokotno luknjo 50 × 62 mm v ploščo, vstavite relej in ga zategnite z vključenimi držali. Priključite napajalno napetost (DC12–48 V ali AC24–220 V) in obremenitev na ustrezna priključna sponka. Časovni razpon izberete z vrtilnim stikalom na sprednji strani, nato z vrtilnim regulacijskim kolesom nastavite točno zahtevano zakasnitev. Za namestitev ni potrebno zapleteno programiranje niti zunanjih orodij. Jasna označba priključnih sponk in logična razporeditev zmanjšata možnost napak pri priklopu in skrajšata čas namestitve.

Zaključek

Kompaktni časovni relej AH2‑YA združuje zasedljivo konstrukcijo za montažo na ploščo, univerzalno napajalno napravo za izmenični in enosmerni tok (24–220 V AC / 12–48 V DC), nizko porabo energije ter močan izhod 5 A s petimi izbirnimi časovnimi obdobji, ki pokrivajo sekunde, minute in ure. Visoka odpornost izolacije, dielektrična trdnost in dolga mehanska življenska doba zagotavljajo zanesljivo delovanje v zahtevnih industrijskih okoljih. Ali potrebujete natančno zakasnitev 1 sekundo za pakirno linijo ali cikel 30 ur za okoljsko komoro – AH2‑YA zagotavlja dosledno in ponovljivo zmogljivost. Za inženirje, izdelovalce plošč in strokovnjake za vzdrževanje, ki iščejo cenovno ugodno, večnamensko in trpežno rešitev za časovno krmiljenje, je AH2‑YA popoln izbor. Namestite ga enkrat in uživajte v letih zanesljivega delovanja.

Uporabe:

Konkurenčna prednost:

Prednosti podjetja Wenzhou DAQUAN Electric Co., Ltd

1. Vodilna inovacija
Z 258 patenti in 27-letnimi izkušnjami v panogi vodimo pri razvoju industrijskih nadzornih naprav, kot so releji in časovniki, ter zagotavljamo najnovejše zmogljivosti izdelkov.

2. Globalne certifikacije
Naši izdelki imajo certifikate CE, ROHS, IEC, TUV ter ISO9001, s čimer izpolnjujemo stroge mednarodne standarde za neposreden dostop do globalnih trgov.

3. Stabilnost dobave na veliko
S podporo tovarne površine 7.800 m², ekipe 499 zaposlenih in letnega izdelka v višini 70 milijonov RMB zagotavljamo učinkovito proizvodnjo in pravočasno dostavo pri večjih naročilih.
