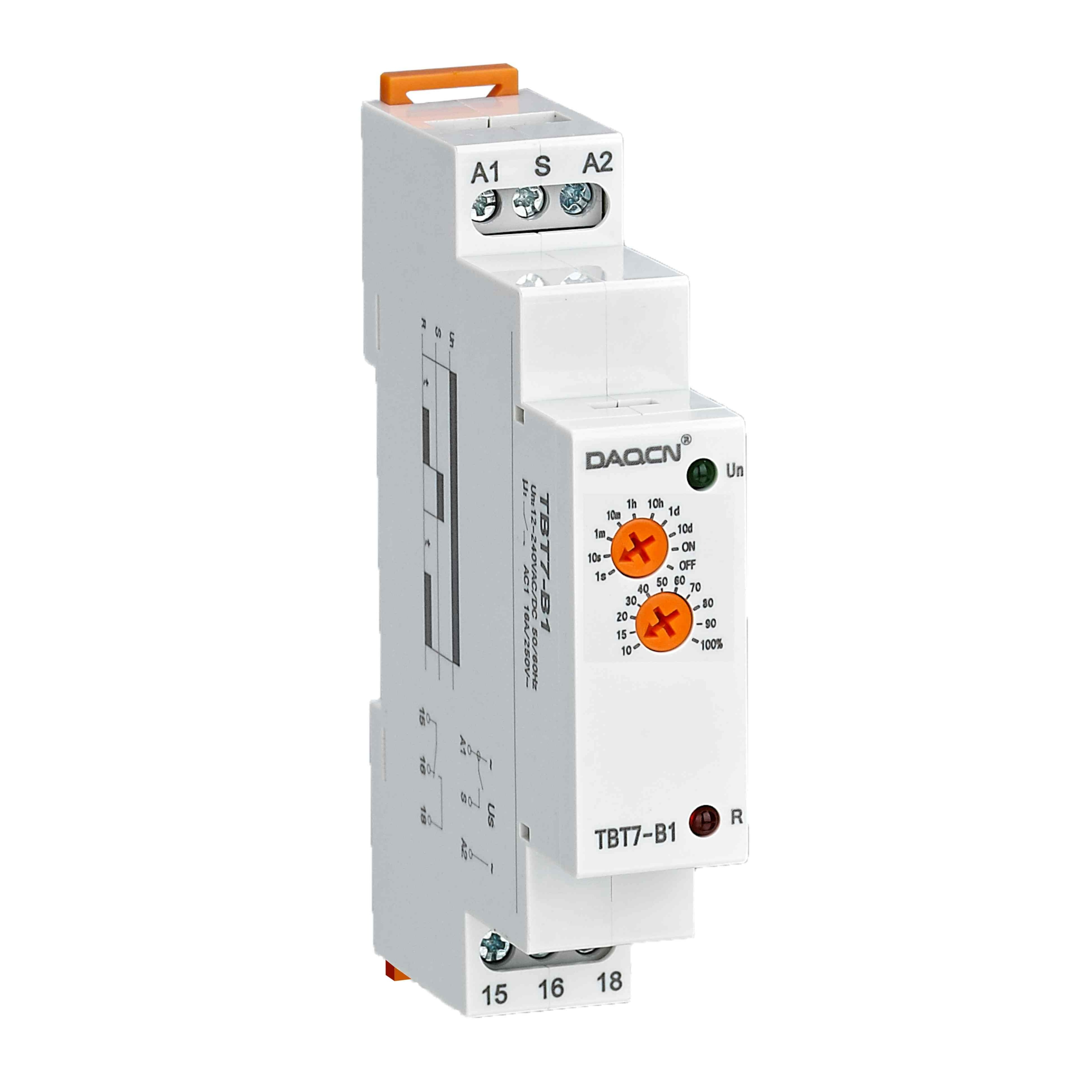

رله زمانی یک عملکردی مقرونبهصرفه با نصب ریل DIN برای گرمایش پس از سرد شدن
| مکان اصلی | چین |
| نام برند | DAQCN |
| شماره مدل | TBT7-B1/C1 |
| گواهینامه | CE, ROHS, IEC, TUV, ISO9001 |
| جزئیات بسته بندی | جعبه مقوای استاندارد موجدار یا سفارشی بر اساس درخواست شما |
| زمان تحویل | 1-2 هفته بسته به مقدار سفارش شما |
- بررسی اجمالی
- محصولات پیشنهادی
جزئیات سریع:
1. تایمر رله
تاخیر در روشن یا خاموش کردن مدار، مانند کنترل زمان روشن شدن عنصر گرمایشی، زمان کار پمپ آب و تاخیر خاموش شدن فن.
| ترمینالهای تغذیه | A1-A2 |
| محدوده ولتاژ | شماره قلم |
| بار | عملکرد |
| محدوده ولتاژ | AC 230V(50-60Hz) |
| ورودی برق | حداکثر AC 6VA/1.3W/حداکثر AC 6VA/1.9W |
| تحمل ولتاژ تغذیه | -15%;+10% |
| نشانگر تغذیه | لئد سبز |
| محدودههای زمانی | 0.1s-10 روز، روشن، خاموش |
| تنظیم زمان | پتانسیومتر |
| انحراف زمانی | تنظیم مکانیکی 10% |
| تولید | 1×SPDT/2×SPDT |
| رتبه بندی فعلی | 1×16A(AC1)/2×16A(AC1) |
| ولتاژ سوئیچینگ | 250VAC/24VDC |
| نمایش خروجی | چراغ قرمز |
توضیحات:
رلههای زمانی سری TBT7: دقت، انعطافپذیری و عملکرد قوی برای کنترل صنعتی
رلههای زمانی سری TBT7 اوج قابلیت اطمینان و انعطافپذیری در راهحلهای زمانبندی صنعتی هستند. این رلهها که برای پاسخگویی به الزامات سختگیرانه سیستمهای مدرن اتوماسیون و کنترل طراحی شدهاند، دقت برجستهای در محدوده زمانی بیسابقهای از کسری از ثانیه تا چندین روز ارائه میدهند. با مدلهای TBT7-B1/C1 و TBT7-B2/C2، این سری دو عملکرد اساسی زمانبندی — تأخیر در روشن شدن (B) و تأخیر در خاموش شدن (C) — را فراهم میکند که نیازهای گستردهای از کاربردها را پوشش میدهد. این رلهها مطابق استانداردهای بینالمللی از جمله EN61812-1 ساخته شدهاند و برای یکپارچهسازی آسان و عملکرد بلندمدت بدون نیاز به نگهداری در محیطهای متنوع و چالشبرانگیز طراحی شدهاند.
انعطافپذیری بیهمتا در زمانبندی و کنترل
قدرت اصلی سری TBT7 در انعطافپذیری قابل توجه آن نهفته است. توابع در دسترس، تأخیر در روشن شدن (Delay ON) و تأخیر در خاموش شدن (Delay OFF)، به مهندسان اجازه میدهند رله را برای وظایفی مانند راهاندازی نرم موتور، کنترل نوار نقاله، مدیریت روشنایی و چرخههای کنترل پمپ پیکربندی کنند. محدودههای زمانی بسیار گسترده هستند و از 0.1 ثانیه تا 10 روز متغیر بوده و حتی شامل تنظیمات لحظهای روشن و خاموش نیز میشوند. این قابلیت برنامهریزی گسترده، این رله را به یک راهحل واحد برای کاربردهایی که نیاز به فواصل کوتاه و دقیق یا چرخههای طولانیمدت دارند، تبدیل میکند. تنظیم زمان از طریق یک پتانسیومتر کاربرپسند انجام میشود که امکان تنظیمی شهودی را بدون نیاز به ابزارهای برنامهریزی پیچیده فراهم میکند.
دقت فنی و پایداری عملیاتی
دقت در کاربردهای زمانبندی از اهمیت بالایی برخوردار است و TBT7 با مشخصات فنی برجستهای این نیاز را برآورده میکند. انحراف زمانی تنها به حداقل ۱۰٪ مقدار تنظیم مکانیکی میرسد، در حالی که دقت تکرار به میزان چشمگیر ۰٫۲٪ مقدار تنظیمشده است که تضمین میکند عملکردی پایدار و قابل اعتماد در هر چرخه ارائه شود. علاوه بر این، این رله این دقت را در دماهای متغیر حفظ میکند و ضریب دمایی پایینی به میزان ۰٫۰۵٪/درجه سانتیگراد (با مرجع ۲۰ درجه سانتیگراد) دارد. تحمل ولتاژ تغذیه در محدوده ۱۵-٪ تا ۱۰+٪ عملکرد پایداری را حتی در شرایط نوسانات جزئی شبکه فراهم میکند و آن را مناسب مناطق با تغذیه برق ناپایدار میسازد.
طراحی الکتریکی و مکانیکی قوی
با ساختاری مقاوم، TBT7 دارای ترمینالهای خروجی محکم است. مدلهای این محصول دارای یک یا دو تماس تکقطب دوپاشنه (SPDT) هستند که هر کدام دارای جریان نامی بالا به میزان 16 آمپر (AC1) در ولتاژ سوئیچینگ 250 ولت AC یا 24 ولت DC میباشند. این ویژگی به رله اجازه میدهد تا بتواند بهصورت مستقیم کنتاکتورها، شیرهای سلونوئیدی و موتورهای با توان متوسط را کنترل کند. طول عمر مکانیکی این رله معادل 1 × 10^7 عملیات و طول عمر الکتریکی آن (در شرایط AC1) معادل 1 × 10^5 عملیات اعلام شده است که نشاندهنده دوام بالای آن است. زمان بازنشانی سریع به مدت کمتر از 200 میلیثانیه، زمان چرخههای کوتاه در کاربردهای پیاپی سریع را تضمین میکند.
ادغام جهانی و ویژگیهای کاربرپسند
سادگی در ادغام، یک اصل کلیدی در طراحی است. رله TBT7 در محدوده وسیعی از ولتاژ منبع تغذیه جهانی AC/DC 12-240 ولت (50-60 هرتز) کار میکند و نیاز به مدلهای خاص برای ولتاژهای کنترل مختلف را حذف میکند. بار پایین آن (AC 0.09-3 ولتآمپر / DC 0.05-1.7 وات) آن را به گزینهای انرژیکارآمد تبدیل میکند. برای نمایش وضعیت عملیاتی فوری، رله دارای یک LED سبز برای نشاندادن تغذیه برق و یک LED قرمز برای تأیید تغییر وضعیت خروجی است. این رله دارای فرم فشرده (95.5×18×64 میلیمتر) است که امکان نصب با تراکم بالا روی ریلهای DIN استاندارد (EN/IEC 60715) در هر موقعیت کاری را فراهم میکند. با درجه حفاظت پنل جلویی IP40 و حفاظت ترمینالها در حد IP20، از آن در مقابل گرد و غبار و تماس تصادفی محافظت میشود. این رله برای دسته ولتاژ زیاد III و درجه آلودگی 2 رتبهبندی شده است و بنابراین برای بیشتر محیطهای الکتریکی صنعتی و تجاری مناسب است.
در مجموع، رله زمانی سری TBT7 یک راهحل جامع و با عملکرد بالا برای مهندسان و مجتمعسازان سیستم است که به مؤلفهای قابل اعتماد، دقیق و چندمنظوره برای تنظیم زمان نیاز دارند. ترکیب محدوده ولتاژ گسترده، تنظیمات زمانی طولانی، عملکرد دقیق و ساختار مستحکم آن را به بخشی ضروری در هر تابلوی کنترل تبدیل کرده است.
کاربردها:
-مناسب برای کاربردهایی که در آنها عملکرد و نیازهای زمانی مشخص هستند.
-سوئیچ زمانی، قابل استفاده برای تأخیر پمپ پس از قطع و وصل خاموش کردن گرمایش، قطع و وصل فنها.
ویژگیهای عملکرد
-رله تکعملکردی با امکان تنظیم زمان توسط پتانسیومتر.
-انتخاب بین ۲ عملکرد:
B: تأخیر در روشن شدن C: تأخیر در خاموش شدن
-مقیاس زمانی 0.1 ثانیه تا 10 روز که در 10 محدوده تقسیم شده است.
-وضعیت رله با نشانگر LED نشان داده میشود.
-۱ ماژوله، نصب بر روی ریل DIN.
مشخصات:
| پارامترهای فنی | TBT7-B1/C1 | TBT7-B2/C2 | |
| عملکرد | B: تأخیر روشن | C: تأخیر خاموش | |
| ترمینالهای تغذیه | A1-A2 | ||
| محدوده ولتاژ | AC/DC 12-240V (50-60Hz) | ||
| بار | AC 0.09-3VA/DC 0.05-1.7W | ||
| محدوده ولتاژ | AC 230V (50-60Hz) | ||
| ورودی برق | AC حداکثر 6VA/1.3W | AC حداکثر 6VA/1.9W | |
| تحمل ولتاژ تغذیه | -15%;+10% | ||
| نشانگر تغذیه | لئد سبز | ||
| محدودههای زمانی | 0.1s-10 روز، روشن، خاموش | ||
| تنظیم زمان | پتانسیومتر | ||
| انحراف زمانی | تنظیم مکانیکی 10% | ||
| دقت تکرار | پایداری مقدار تنظیمشده 0.2% | ||
| ضریب دما | 0.05%/°C، در دمای =20°C (0.05%°F=در 68°F) | ||
| تولید | 1xSPDT | 2xSPDT | |
| رتبه بندی فعلی | 1x16A(AC1) | 2x16A(AC1) | |
| ولتاژ سوئیچینگ | 250VAC/24VDC | ||
| ظرفیت حداقل قطع DC | 500mW | ||
| نمایش خروجی | چراغ قرمز | ||
| مدت عمر مکانیکی | 1x10^7 | ||
| طول عمر الکتریکی (AC1) | 1x10^5 | ||
| زمان ریست | حداکثر 200ms | ||
| دماي عملکرد | -20℃ تا +55℃ (-4°F تا 131°F) | ||
| دماي ذخیره سازی | -35℃ تا +75℃ (F18-22°F تا -158°F) | ||
| نوع نصب/ریل DIN | ریل Din EN/IEC 60715 | ||
| درجه محافظت | درجه حفاظت IP40 برای پنل جلویی/IP20 برای ترمینالها | ||
| موقعیت کاری | هر | ||
| دستهبندی ولتاژ بیشازحد | III. | ||
| درجه آلودگی | 2 | ||
| حداکثر کابل (سایز) mm2 | سیم توپر حداکثر 1*2.5 یا 2*1.5/با غلاف حداکثر 1*2.5 (AWG 12) | ||
| ابعاد | 95.5*18*64mm | ||
| استاندارد | EN61812-1, IEC6947-5-1 | ||
| وزن | 1*SPDT:W240 62g | 1*SPDT:W240 83g | |
