مرحل زمني وظيفي واحد اقتصادي بتركيب سكك دين للتسخين اللاحق والتبريد

التفاصيل السريعة:

1. مؤقت مرحل

2. التبديل المؤجل للتشغيل أو الإيقاف للدائرة، مثل التحكم بوقت تشغيل عنصر التسخين، ووقت عمل مضخة المياه، والتأخير في إيقاف المروحة.

وصف:

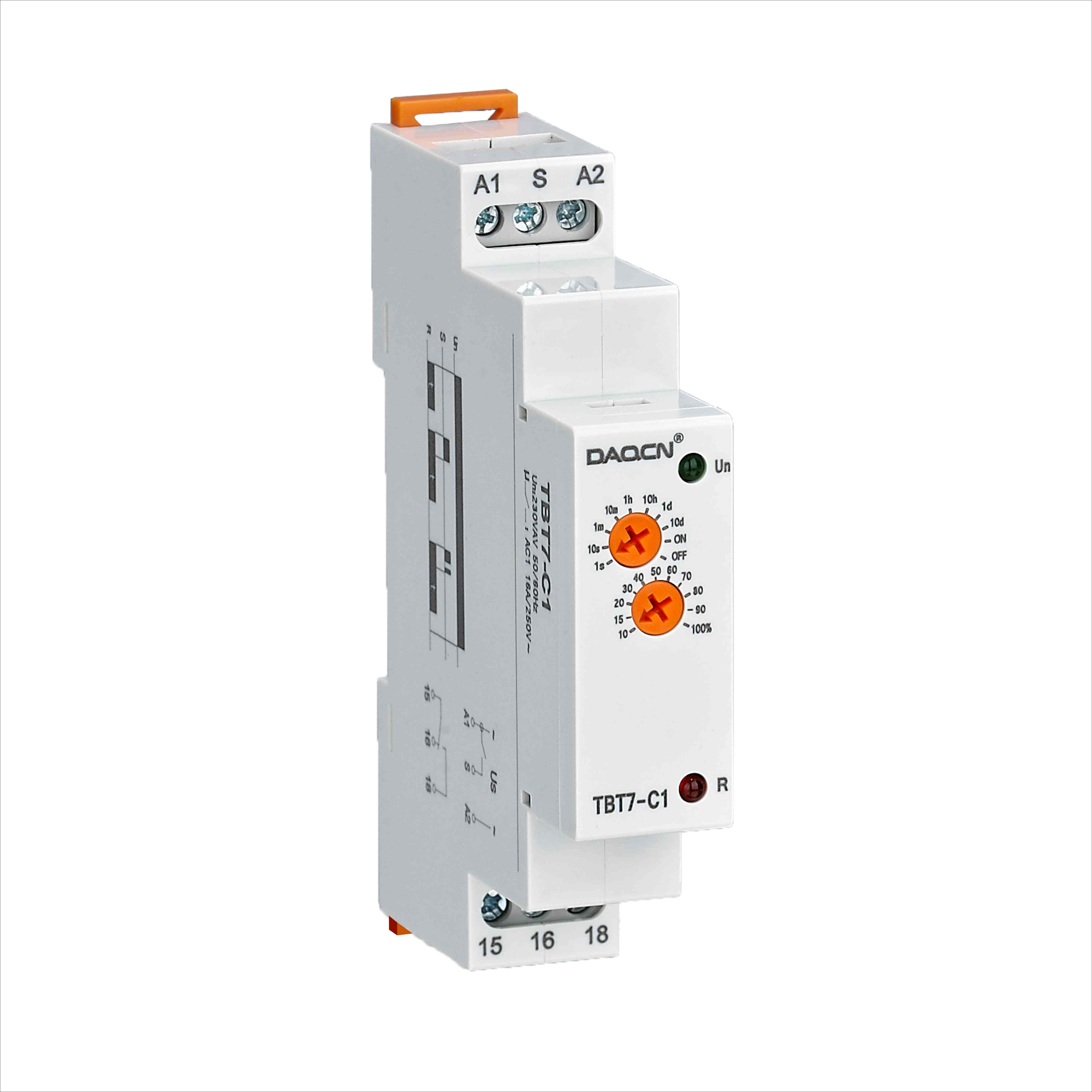

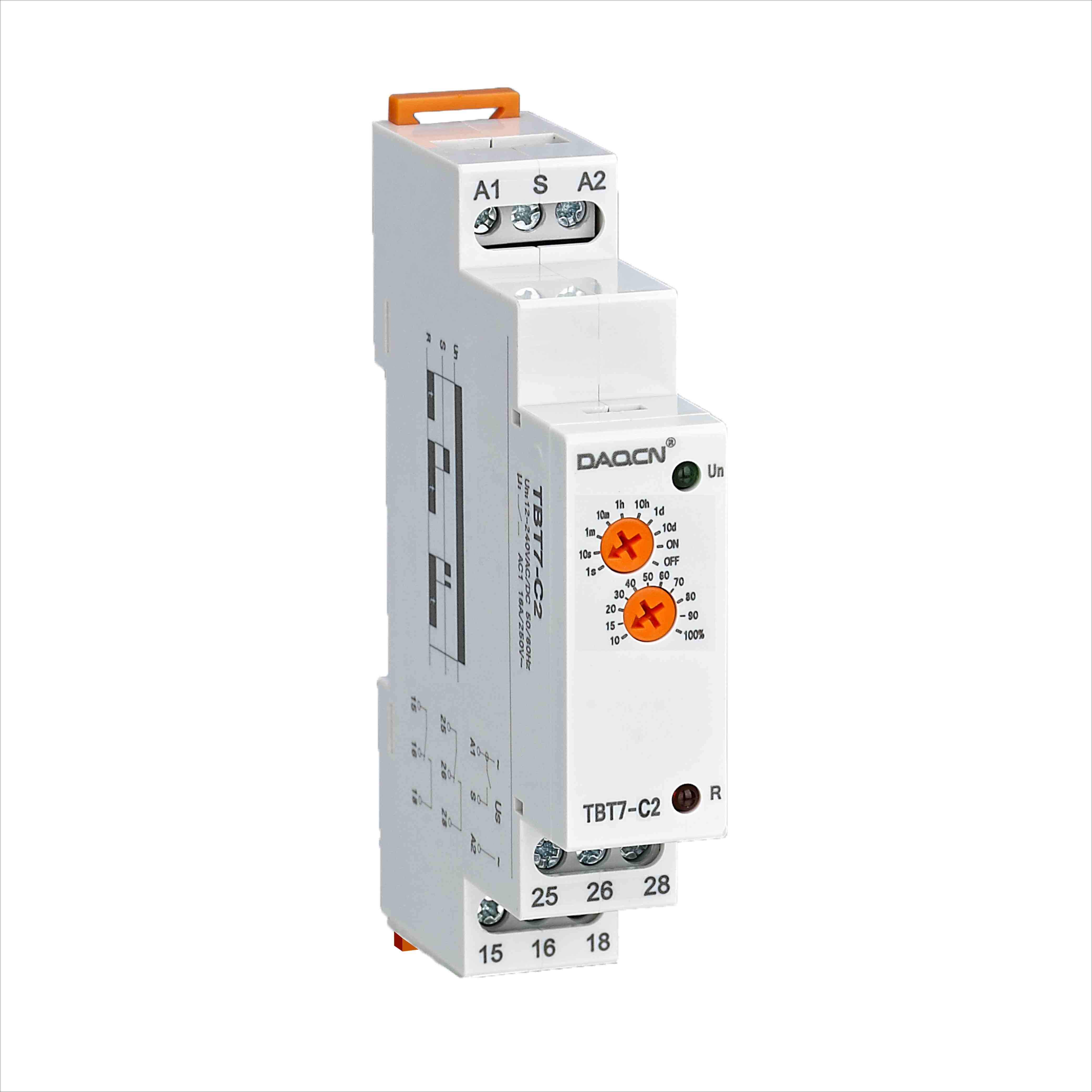

سلسلة TBT7 وحدات التوقيت: دقة، تنوع، وأداء قوي للتحكم الصناعي

تمثل وحدات التوقيت من سلسلة TBT7 قمة في الموثوقية والمرونة ضمن حلول التوقيت الصناعية. وقد صُممت هذه الوحدات لتلبية المتطلبات الصارمة لأنظمة الأتمتة والتحكم الحديثة، وتوفر دقة استثنائية عبر مدى زمني غير مسبوق، يتراوح من جزء من الثانية إلى عدة أيام. ومع النماذج TBT7-B1/C1 وTBT7-B2/C2، توفر هذه السلسلة وظيفتي توقيت أساسيتين — التأخير عند التشغيل (B) والتأخير عند الإيقاف (C) — لتلبية متطلبات تطبيقات متنوعة جدًا. وبما أنها مبنية وفق المعايير الدولية، ومنها EN61812-1، فقد صُممت وحدة TBT7 للتكامل السلس والعمل طويل الأمد الخالي من الصيانة في بيئات متنوعة وصعبة.

مرونة لا مثيل لها في التوقيت والتحكم

تتمثل القوة الأساسية لسلسلة TBT7 في تنوعها الاستثنائي. تتيح الوظائف المتاحة، مثل التأخير عند التشغيل والتأخير عند الإيقاف، للمهندسين تهيئة الريلاي لمهام مثل تسلسلات تشغيل المحركات اللطيف، والتحكم في سيور النقل، وإدارة الإضاءة، ودورات التحكم في المضخات. وتتراوح مدى التوقيت بشكل واسع جدًا، من 0.1 ثانية حتى 10 أيام، وتشمل حتى إعدادات التشغيل والإيقاف الفوري. ويجعل هذا التحكم الواسع منها حلاً موحدًا للتطبيقات التي تتطلب فترات قصيرة ودقيقة أو دورات طويلة المدى. ويتم ضبط التوقيت من خلال مقاوم متغير سهل الاستخدام، مما يتيح تعديلًا بديهيًا دون الحاجة إلى أدوات برمجة معقدة.

الدقة التقنية والاستقرار التشغيلي

الدقة لها أهمية قصوى في تطبيقات التوقيت، وتُحقق TBT7 هذه الدقة من خلال مواصفات فنية متميزة. فانحراف الوقت لا يتجاوز 10% من الإعداد الميكانيكي، في حين تبلغ دقة التكرار 0.2% من القيمة المحددة، مما يضمن أداءً ثابتًا وموثوقًا دورة تلو الأخرى. علاوةً على ذلك، تحافظ العثبة على هذه الدقة تحت تأثير درجات الحرارة المتغيرة، حيث تتميز بمعامل حرارة منخفض جدًا يبلغ فقط 0.05%/°م، مع اعتماد درجة حرارة مرجعية تبلغ 20°م. كما يضمن تسامح جهد التغذية بنسبة -15% إلى +10% تشغيلًا مستقرًا حتى في مواجهة تقلبات الشبكة البسيطة، ما يجعلها مناسبة للمناطق ذات إمدادات الطاقة غير المستقرة.

تصميم كهربائي وميكانيكي قوي

تم تصميم TBT7 ليكون متينًا، ويتميز باتصالات إخراج قوية. تقدم الموديلات إما اتصالًا واحدًا أو اثنين من نوع القطب الواحد ذو التحويل المزدوج (SPDT)، وكل منها يمتلك تصنيف تيار عالي مقداره 16 أمبير (AC1) عند جهد تشغيل قدره 250 فولت تيار متردد أو 24 فولت تيار مستمر. مما يمكن هذا المرحل من التحكم مباشرةً في أجهزة الاتصال (Contactor)، وصمامات الملف اللولبي، والمحركات متوسطة القدرة. وتُقدر عمره الميكانيكي بـ 1 × 10^7 عملية، في حين يبلغ عمره الكهربائي (تحت ظروف AC1) 1 × 10^5 عملية، ما يدل على مدى استدامته. كما يتميز بزمن إعادة ضبط سريع أقل من 200 مللي ثانية، مما يضمن أوقات دورة سريعة في التطبيقات ذات التسلسل السريع.

تكامل عالمي وميزات سهلة الاستخدام

يُعد سهولة الدمج مبدأً تصميميًا أساسيًا. يعمل جهاز TBT7 على نطاق واسع من الجهد الكهربائي العالمي AC/DC بقيمة 12-240 فولت (50-60 هرتز)، مما يلغي الحاجة إلى نماذج محددة لمختلف جهود التحكم. ويُعد استهلاكه المنخفض للطاقة (AC 0.09-3 فولت أمبير / DC 0.05-1.7 واط) خيارًا فعالًا من حيث الكفاءة الطاقية. وللحصول الفوري على حالة التشغيل، تم تزويد المرحل بمؤشر ضوئي أخضر لإشارة تشغيل مصدر الطاقة، ومؤشر ضوئي أحمر لتأكيد تبديل المخرج. ويتميز بتصميم مدمج (95.5×18×64 مم) يتيح تركيبه بكثافة عالية على السكك القياسية DIN (EN/IEC 60715)، بأي وضع تشغيلي. وبما أن درجة حماية اللوحة الأمامية هي IP40 ودرجة حماية الطرفيات هي IP20، فهو محمي ضد الغبار والتلامس العرضي. وهو مصنف ضمن فئة الجهد الزائد III ودرجة التلوث 2، ما يجعله مناسبًا لمعظم البيئات الكهربائية الصناعية والتجارية.

باختصار، فإن جهاز التوقيت من السلسلة TBT7 هو حل شامل وعالي الأداء للمهندسين ومُكَمِّلي الأنظمة الذين يحتاجون إلى عنصر توقيت موثوق ودقيق ومتعدد الاستخدامات. إن مزيج هذا الجهاز من نطاق جهد واسع وإعدادات زمنية ممتدة وتشغيل دقيق وبنيان قوي يجعله عنصراً لا غنى عنه في أي لوحة تحكم.

التطبيقات:

- مناسب للتطبيقات التي تكون فيها الوظيفة ومتطلبات الوقت معروفة.

- مفتاح توقيت، يمكن استخدامه لتأخير تشغيل المضخة بعد التبديل إيقاف التسخين، تشغيل أو إيقاف المراوح.

ميزات الوظائف

- ريلاي بوظيفة واحدة مع إمكانية ضبط الوقت بواسطة مقاوم متغير (بوتيومتر).

- اختيار من وظيفتين:

B: تأخير التشغيل C: تأخير الإيقاف

- مقياس الزمن من 0.1 ثانية إلى 10 أيام، مقسّم إلى 10 نطاقات.

- يتم إظهار حالة الريلاي بواسطة مؤشر LED.

- وحدة واحدة، تركيب على سكك DIN.

المواصفات:
