ريلاي جهد الطور، محمية محرك ذكية، حماية من الحمل الزائد للجهد، ريلاي فشل الطور

التفاصيل السريعة:

1. مراقبة الجهد، حامي الاندفاع الكهربائي

2.

• التحكم في توصيل المعدات المتحركة (معدات الموقع، الزراعية المعدات، الشاحنات المبردة)
• التحكم في حماية الأشخاص والمعدات من عواقب التشغيل العكسي.
• التبديل بين التغذية الكهربائية العادية / الطارئة.
• الحماية من خطر الحمل المحرك (فشل الطور).

وصف:

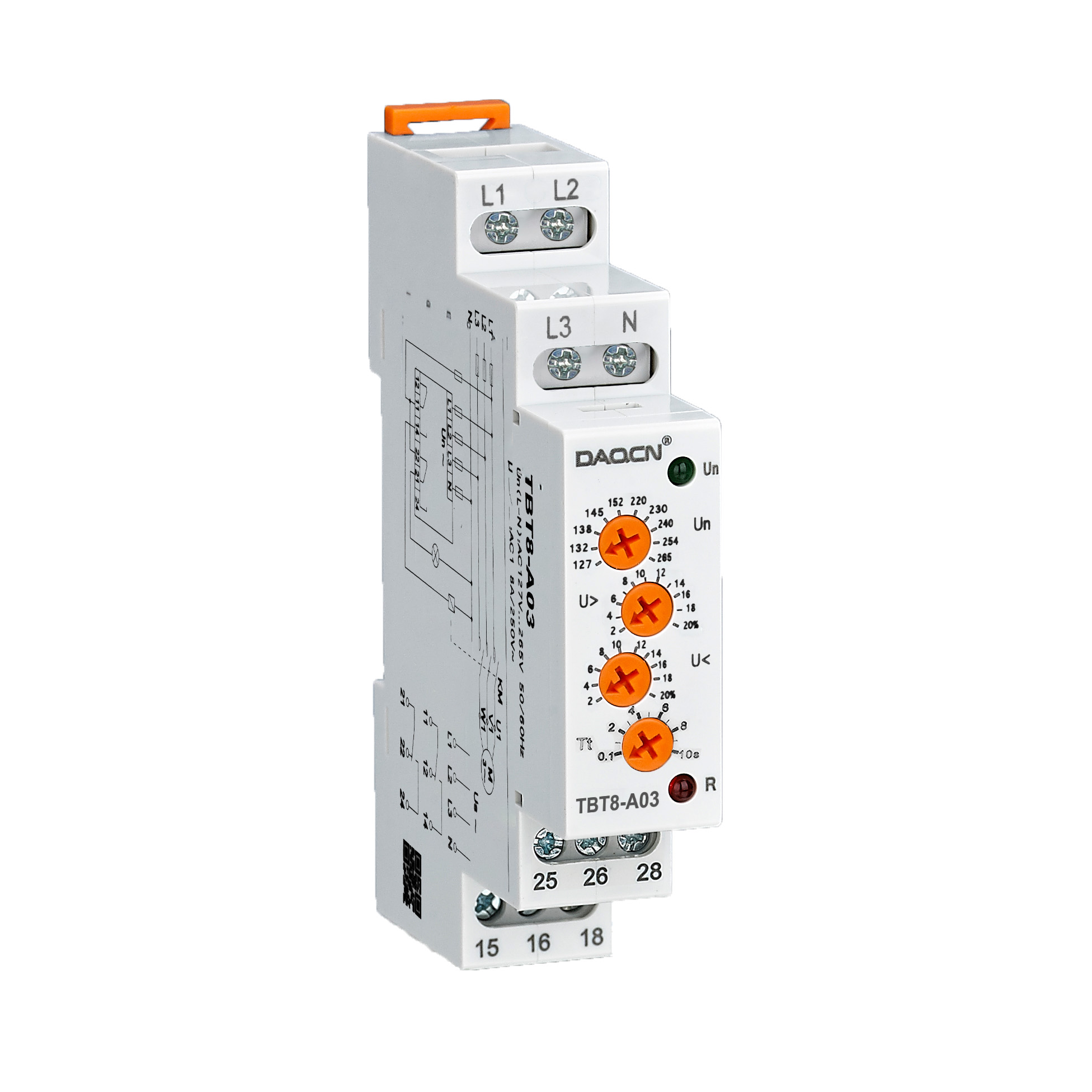

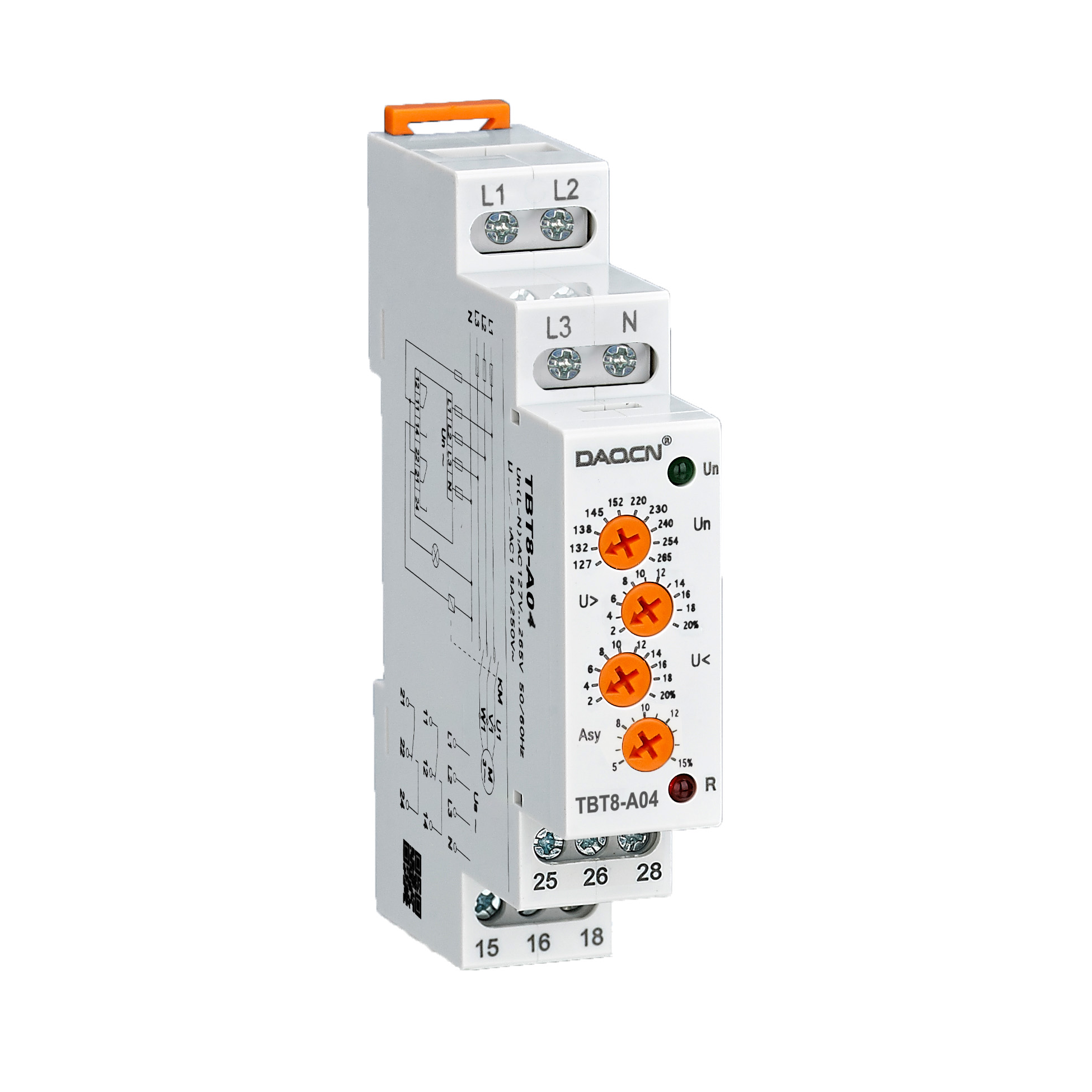

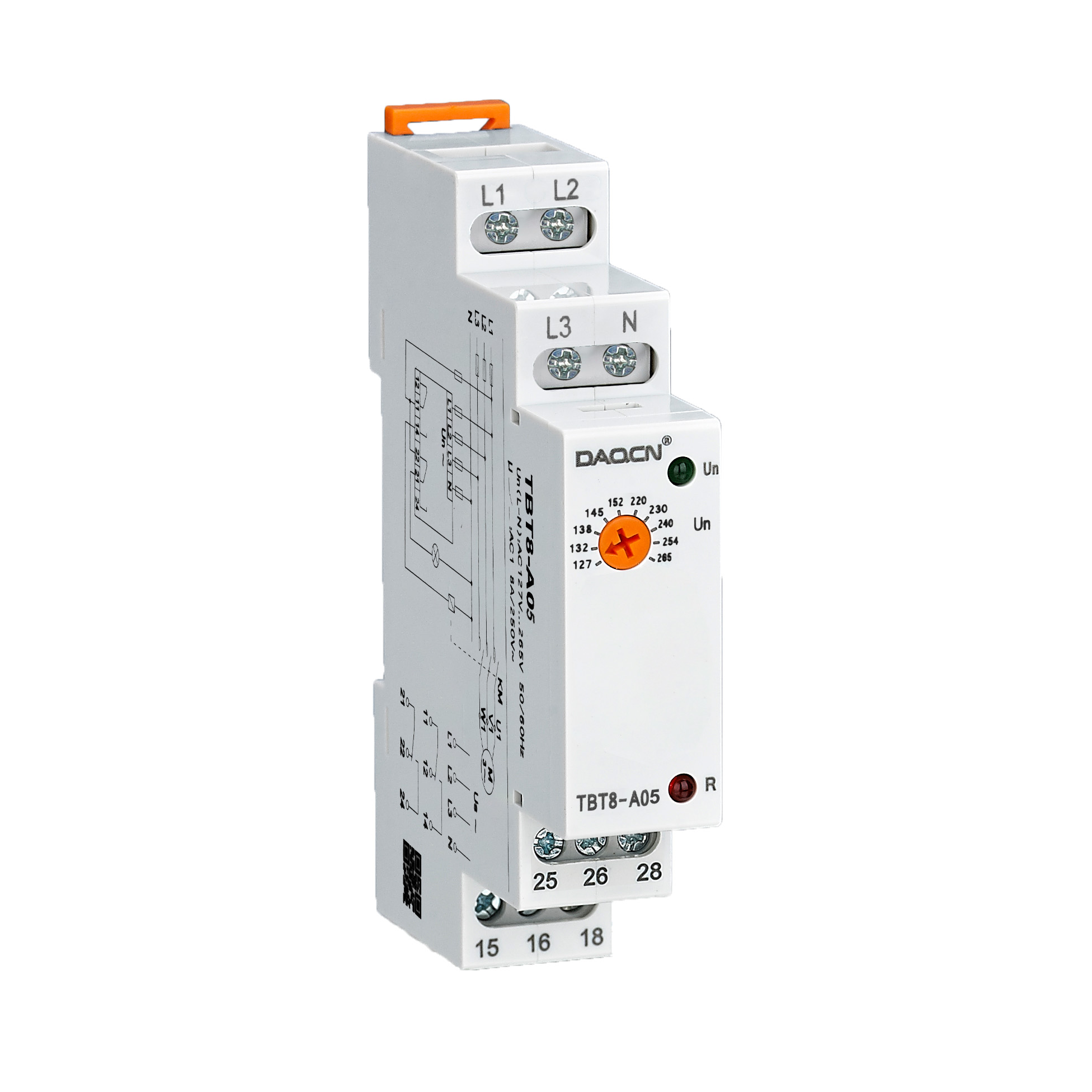

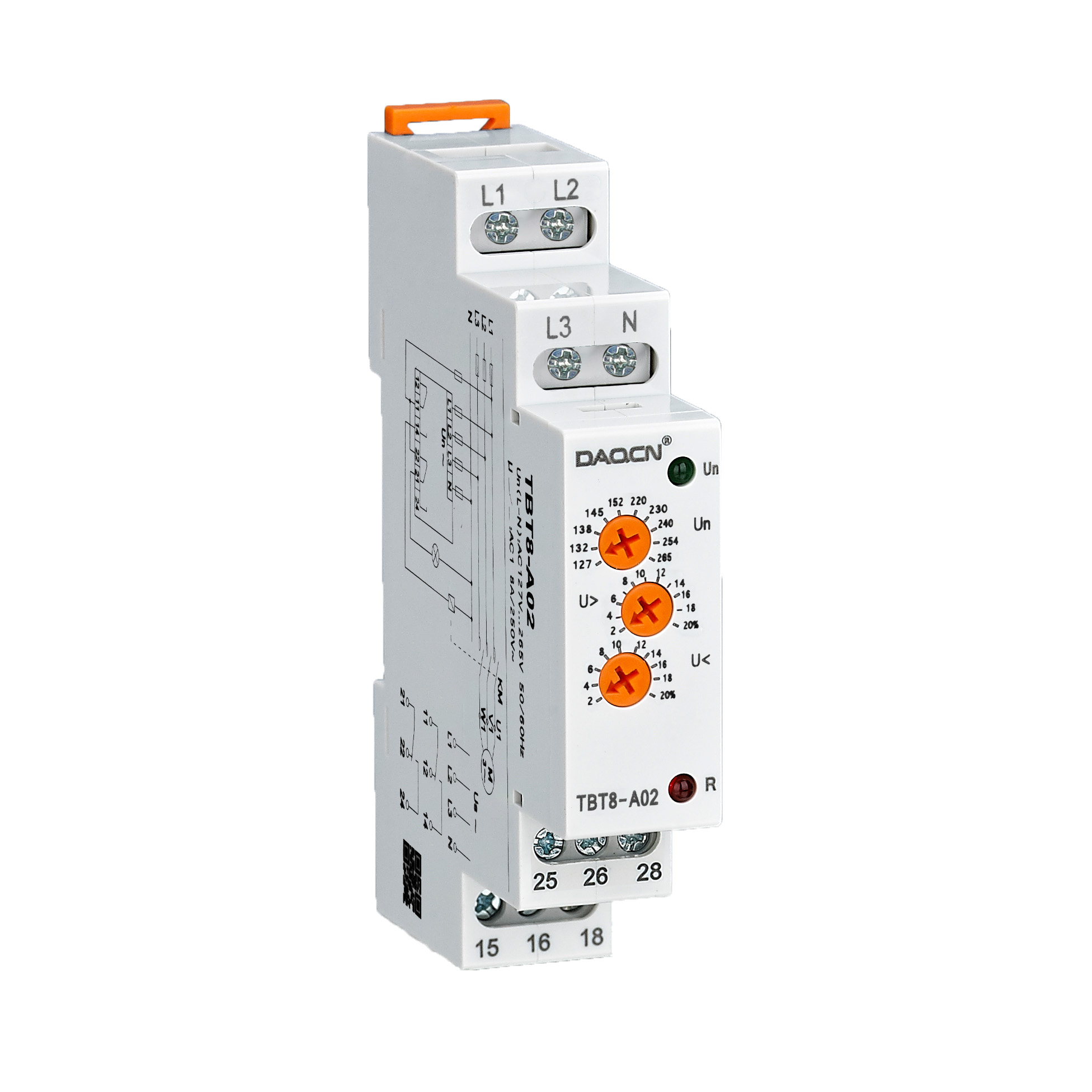

TBT8-A و TBT8-B: ريليهات مراقبة الجهد ثلاثية الطور الدقيقة لحماية المعدات دون أي تنازلات

في النظام البيئي المعقد للأنظمة الكهربائية الصناعية، تُعد سلامة التغذية الكهربائية ثلاثية الطور أمرًا بالغ الأهمية. إن المخالفات الجهدية—مثل عدم التماثل (اختلال الطور)، والجهد الزائد، وانخفاض الجهد—ليست مجرد إزعاجات؛ بل هي الأسباب الرئيسية لاحتراق المحركات، وفشل الدوائر المتحكم فيها، وتوقف الإنتاج بشكل كارثي. تم تصميم أجهزة المرحل لمراقبة الجهد ثلاثي الطور TBT8-A وTBT8-B باعتبارها الخط الأول للدفاع ضد هذه التهديدات. توفر هذه الأجهزة المتطورة مراقبة مستمرة ودقيقة لخطوط الطاقة ثلاثية الطور، وتنفصل تلقائيًا عن المعدات المحمية عند اكتشاف ظروف كهربائية خطرة. وبضمان تشغيل الآلات فقط ضمن حدود جهد آمنة، فإنها تحافظ على الأصول القيّمة، وتعزز موثوقية النظام، وتقلل من المخاطر التشغيلية إلى الحد الأدنى.

تكوين نموذجين لتوافق عالمي مع الأنظمة

تُعرض سلسلة TBT8 في نموذجين مختلفين لتلائم التوصيلات الكهربائية الأكثر شيوعًا في جميع أنحاء العالم، مما يضمن التطبيق الصحيح والأداء الأمثل.

• تم تصميم نموذج TBT8-A لأنظمة التيار الثلاثي (النجمة) ذات الموصل المحايد. وهو يراقب الجهد بين الطور L1-L2-L3 والموصل المحايد (N)، مع استخلاص جهد التشغيل من طور واحد وموصل محايد (L1-N). ويتميز هذا النموذج بنطاق جهد من الطور إلى المحايد يتراوح بين 127 فولت و265 فولت، مما يجعله مناسبًا للأنظمة ذات الجهد المنخفض. وهو الحل المثالي لمجموعة واسعة من المعدات والمنشآت الصناعية التي تعمل على أنظمة 230 فولت/400 فولت نجمية، وهي الأنظمة القياسية في أوروبا والعديد من المناطق الأخرى.
• تم تصميم طراز TBT8-B للأنظمة ثلاثية الطور على شكل دلتا، حيث لا يتوفر عادةً موصل محايد لمراقبته. ويتم توصيله مباشرةً بالموصلات الثلاثة للأطوار (L1-L2-L3) ويتغذى على جهد بين طورين (L1-L2). ويتعامل هذا الطراز مع جهود أعلى بين الطور والطور، ضمن نطاق واسع يتراوح من 176 فولت إلى 552 فولت، مما يجعله مناسبًا تمامًا لأنظمة الدلتا ذات الجهد 380 فولت/415 فولت/460 فولت الموجودة عادةً في الصناعات الثقيلة وبعض التطبيقات في أمريكا الشمالية.

يتيح هذا التمييز الواضح للمهندسين اختيار الطراز الدقيق المناسب لبناهم الكهربائية، مما يضمن قياسًا دقيقًا وحماية موثوقة منذ مرحلة التصميم.

المراقبة المتقدمة والتحكم الدقيق في حدود العتبة

تكمن الذكاء الأساسي لأجهزة التتابع TBT8 في قدراتها القابلة للتخصيص بشكل كبير على المراقبة، والتي تمتد لما هو أبعد من كشف انخفاض أو ارتفاع الجهد البسيط.

• مراقبة عدم التماثل (عدم التوازن): ميزة حاسمة لحماية المحركات ثلاثية الطور. يمكن لجهاز TBT8 اكتشاف الاستجابة لعدم توازن الجهد بين الطورين — وهي حالة تؤدي إلى تيارات متسلسلة سلبية، مما يسبب تسخيناً مفرطاً وفشل المحرك في وقت مبكر. ويمكن تعديل عتبة عدم التماثل بشكل مستقل من 5٪ إلى 15٪ من الجهد الاسمي، مما يتيح حماية دقيقة مخصصة وفقاً لحساسية الجهاز المتصل.
• حماية من زيادة وانخفاض الجهد: يمكن للمستخدمين ضبط نقاط انقطاع الجهد بدقة لكل من حالات الزيادة والنقصان. يمكن تعديل العتبة بدقة ضمن نطاق من 2% إلى 20% من الجهد الاسمي المحدد (Un). هذه الدرجة العالية من القابلية للتعديل تضمن مرحل يمكن تخصيصها للتطبيقات التي تتطلب تسامحات صارمة أو للأنظمة التي بها تقلبات جهد معروفة ومقبولة.
• التكامل مع التأخر والتأخير الزمني: لمنع التفعيل الخاطئ أثناء الأحداث العابرة مثل بدء تشغيل المحركات أو اضطرابات الشبكة المؤقتة، يحتوي جهاز TBT8 على تأخر بنسبة 2% وتأخير زمني قابل للتعديل يتراوح بين 0.1 و10 ثوانٍ. ويضمن ذلك تفعيل المرحل فقط في حالة استمرار الوضع غير الطبيعي، مما يميز بين الظواهر العابرة غير الضارة والأعطال الحقيقية. كما يمنع إضافة تأخير تشغيل مقداره 0.5 ثانية عند التشغيل التفعيل الفوري أثناء بدء تشغيل النظام.

مخرجات قوية وموثوقية تشغيلية مضمونة

عند اكتشاف عطل، يعمل جهاز TBT8 بحزم من خلال ريلاي إخراج أحادي القطب مزدوج الاتصال (SPDT) قوي. ويتميز هذا المخرج بتصنيف تيار يبلغ 10 أمبير (AC1)، ما يجعله قادرًا على التحكم مباشرةً في ملفات المحاثات أو بدء تشغيل المحركات أو دوائر الإنذار التي تدير أحمال طاقة كبيرة. ويتمتع الريلاي بعمر ميكانيكي استثنائي يصل إلى 10 ملايين عملية وعمر كهربائي (AC1) يبلغ 100,000 دورة، مما يؤكد متانته لل'utilisation الصناعية الطويلة الأمد والمتطلبة. كما يُقدَّم تغذية مرئية واضحة عبر صمام ثنائي باعث للضوء أخضر يشير إلى حالة مصدر الطاقة، وآخر أحمر يشير إلى تنشيط المخرج، مما يتيح إجراء التشخيص بسرعة وبلمح البصر.

تم تصميمه للتكامل الصناعي السلس

تم تصميم ريلاي TBT8 مع مراعاة مُصنّع الوحدات، حيث يمتاز بتصميم مدمج بأبعاد 95.5 مم × 18 مم × 64 مم، ويتوافق هيكله مع معيار تركيب السكك الدينية EN/IEC 60715. مما يسمح بالتركيب السريع دون الحاجة إلى أدوات في أي لوحة تحكم قياسية. تتميز اللوحة الأمامية بتصنيف IP40 لحمايتها من التلامس العرضي، بينما تصنف الموصلات بمستوى IP20. وتشهد المطابقة لفئة الجهد الزائد الثالثة ودرجة التلوث 2 على مدى ملاءمته للاستخدام في البيئات الكهربائية الصعبة مثل لوحات التوزيع الرئيسية والآلات الصناعية. وبفضل خطأ قياس منخفض لا يزيد عن 1% ومعامل حرارة ضئيل نسبيًا يبلغ 0.05%/°م، يوفر جهاز TBT8 أداءً ثابتًا وعالي الدقة ضمن كامل نطاق درجة حرارته التشغيلية التي تتراوح بين -20°م و+55°م.

باختصار، فإن أجهزة مراقبة الجهد ثلاثي الطور TBT8-A وTBT8-B تعد مكونات لا غنى عنها في أي منشأة صناعية حديثة. فهي توفر حماية متطورة وموثوقة وقابلة للتكوين من قبل المستخدم للمحركات والمضخات والضواغط والمعدات الحرجة الأخرى ثلاثية الطور ضد الآثار التدميرية الناتجة عن عدم استقرار التغذية الكهربائية، مما يضمن استمرارية التشغيل ويحمي الاستثمارات الرأسمالية الكبيرة.

التطبيقات:

- التحكم في توصيل المعدات المتحركة (معدات الموقع، الزراعية المعدات، الشاحنات المبردة)

- التحكم في حماية الأشخاص والمعدات ضد عواقب التشغيل العكسي.

- التبديل بين التغذية الكهربائية العادية/الطارئة.

- الحماية من خطر الحمل الدافع (انقطاع الطور).

ميزات الوظائف

- يقوم بقياس جهد مصدر التغذية الخاص به (قياس الجذر التربيعي المتوسط الفعلي).

- ضبط مستوى الجهد التشغيلي المقنن بـ 8 مستويات من خلال مفتاح دوار.

- نطاق تردد القياس: 45 هرتز - 65 هرتز.

- دقة قياس الجهد أقل من 1%.

- يتم إظهار حالة المرحل بواسطة مؤشر ضوئي (LED).

- وحدة، تركيب على سكك دين.

الموديل والدلالة

الميزة التنافسية:

مزايا شركة ونزهو داكوان للكهرباء المحدودة

1. ريادة الابتكار

مع 258 براءة اختراع و27 سنة من الخبرة في المجال، نحن نتصدر مجال البحث والتطوير للأجهزة الصناعية مثل الريلاي والمؤقتات، مما يضمن أداءً متطورًا للمنتجات.

2. شهادات عالمية

تحصل منتجاتنا على شهادات CE، ROHS، IEC، TUV بالإضافة إلى ISO9001، وفقًا للمعايير الدولية الصارمة التي تتيح الدخول السلس إلى الأسواق العالمية.

3. استقرار التوريد بالحجم الكبير

بدعم من مصنع تبلغ مساحته 7,800 متر مربع، وفريق يضم 499 موظفًا، وإنتاج سنوي بقيمة 70 مليون يوان صيني، نضمن إنتاجًا فعالًا وتسليمًا في الوقت المناسب للطلبات الكبيرة.
