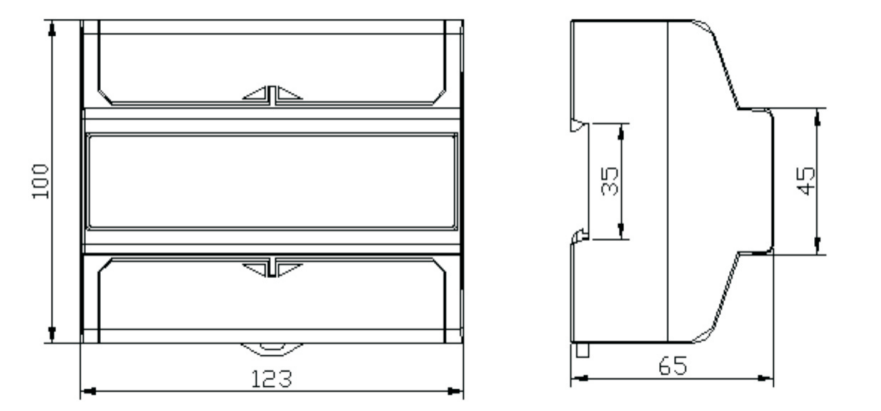

وحدة DAQCN عرض LCD بعرض ١٢٣ مم، عداد طاقة ثلاثي الطور مع سكة تثبيت دين

التفاصيل السريعة:

1. عداد كهربائي لمقدار 1 كيلوواط ساعي

2. يمكنه قياس استهلاك الطاقة الفعّالة بدقةٍ مباشرةً من شبكة التيار المتناوب أحادي الطور بتردد 50 هرتز أو 60 هرتز

وصف:

DM1750SA-U: مركز ذكاء الطاقة البصري المدمج بشاشة LCD لإدارة الطاقة ثلاثية الطور في الوقت الفعلي

في المشهد الصناعي المُعتمِد على البيانات اليوم، حيث تُعَد الكفاءة التشغيلية والتحكم في التكاليف أمورًا بالغة الأهمية، فإن الحصول على معلوماتٍ فوريةٍ وقابلة للتنفيذ يشكّل ميزةً تنافسيةً حاسمةً. أما لمدراء المرافق، ومهندسي المصانع، وفنيي الصيانة المسؤولين عن سلامة أنظمة الطاقة الكهربائية ثلاثية الطور، فإن القدرة على تصور المعايير الأساسية للطاقة فورًا تكتسب طابعًا بالغ الأهمية. وعلى الرغم من أن أنظمة المراقبة عن بُعد توفر رؤى شاملة، فإن هناك قيمةً لا تُستَبدَل في التشخيص المباشر الفوري المتاح مباشرةً عند نقطة القياس. وقد صُمّمت عداد الطاقة ثلاثي الطور DM1750SA-U مع شاشة عرض رقمية مدمجة (LCD) لتلبية هذه الحاجة الجوهرية. فهو يتجاوز دور مسجل البيانات البسيط ليصبح مركزًا قويًّا للاستيعاب البصري الذكي المُدمج في الجهاز نفسه. وبجمعه بين دقة الاعتماد من الفئة ١ المعتمدة وواجهة شاشة عرض رقمية (LCD) شاملة وسهلة الاستخدام، يوفّر هذا العداد رؤيةً فوريةً للديناميكيات المعقدة للطاقة ثلاثية الطور، ما يمكّن من إجراء تشخيصٍ سريعٍ، والتحقق الميداني الفوري، واتخاذ قرارات تشغيلية مستنيرة دون الاعتماد على برامج أو شبكات خارجية.

قوة التصوير الفوري: شاشة العرض الكريستالية السائلة المدمجة

الميزة المميزة التي ترفع من مستوى جهاز القياس DM1750SA-U هي شاشته الكريستالية السائلة (LCD) المدمجة عالية التباين. وتُحوِّل هذه الشاشة الجهاز من أداة لجمع البيانات فقط — تُعرف بـ«الصندوق الأسود» — إلى أداة تشخيصية تفاعلية. ويمكن للفنيين والمهندسين الاقتراب مباشرةً من الجهاز والوصول الفوري إلى كمٍّ هائل من البيانات في الزمن الحقيقي والبيانات التاريخية، المقدَّمة بطريقة واضحة ومنسَّقة. وهذه الرؤية المباشرة لا تُقدَّر بثمن فيما يلي:

· إجراء فحوصات تشغيلية فورية: للتحقق من فولتية والتيار اللحظيين لكل طور، مما يسمح بالكشف السريع عن حالات الانقطاع أو عدم التوازن أو الأحمال الزائدة قبل أن تتسبَّب في توقُّف التشغيل.

· استكشاف الأعطال بسرعة: لتشخيص مشكلات جودة الطاقة مثل انخفاض معامل القدرة أو هبوط الجهد، وذلك عبر عرض المعاملات اللحظية دون الحاجة إلى وصل محلِّل محمول.

· التحقق من الأداء في الموقع: للتأكد من استهلاك الطاقة أو وفورات الطاقة بعد صيانة المعدات أو إدخال تغييرات على العمليات، مباشرةً عند مصدر الطاقة.

· شفافية الفوترة والتخصيص: توفير سجل محلي يمكن التحقق منه لاستهلاك الطاقة، وذلك للاستخدام في المناقشات الداخلية حول التكاليف أو للتحقق من فواتير المستأجرين. وعادةً ما يمر العرض تلقائيًّا عبر المعايير الأساسية، ومنها: الطاقة الفعّالة الإجمالية والطاقة الفعّالة لكل طور (كيلوواط ساعة)، والطاقة الاستقرائية (كيلوفولت أمبير/ساعة)، والقدرة اللحظية (كيلوواط/كيلوفولت أمبير)، والجهود، والتيارات، ومعامل القدرة، والتردد، والطلب الأقصى.

دقة معتمدة في صميم كل قياس

وراء الشاشة البديهية يكمن محركٌ يتميَّز بدقةٍ لا تتهاوى. وقد حصل عداد القياس DM1750SA-U على شهادة دقة من الفئة ١ وفق المعايير الدولية (مثل معيار IEC 62053-22)، ما يضمن أن جميع قياسات الطاقة تقع ضمن هامش خطأ ±١٪. وهذه الدقة أساسيةٌ لسلامة الجوانب المالية والتشغيلية. فسواء أُستُخدمت البيانات المعروضة في الفوترة الفرعية لقسم إنتاجي، أو في حساب العائد على الاستثمار (ROI) لمotor كفاءة عالية جديد، أو في تسوية فاتورة شركة التوزيع الكهربائي، فإن المستخدمين يستطيعون الاعتماد المطلق على الأرقام المعروضة على الشاشة. ويضمن النواة الرقمية المتقدمة لقياس العداد حسابًا دقيقًا للقدرة الفعَّالة والقدرة الاستعادية الحقيقية، حتى في ظل التشويهات التوافقيَّة الناتجة عن الأحمال الصناعية الحديثة مثل محركات التحكم بالتردد المتغير (VFDs) ومحولات التغذية ذات الوضع التبادلي (switch-mode power supplies).

تكوينٌ متعدد الاستخدامات يناسب التطبيقات الصناعية العالمية

مُصمَّم للنشر العالمي، ويُدعم العداد بالجهود الثلاثية الطور الرئيسية المستخدمة عالميًّا: ٣٢٣٠/٤٠٠ فولت و٣٢٤٠/٤١٥ فولت. وتتجلى مرونته كذلك من خلال مجموعة مختارة من مواصفات التيار: ٥(٣٠) أمبير، و١٠(٦٠) أمبير، و٢٠(١٠٠) أمبير، إضافةً إلى النموذج الاستثنائي ٥(١٠٠) أمبير. ويتميَّز هذا النموذج ٥(١٠٠) أمبير بقدرته الفائقة، إذ يوفِّر دقة عالية تساوي دقة تيار أساسي قدره ٥ أمبير مع القدرة على قياس القمم حتى ١٠٠ أمبير. وبذلك يسمح برصد دقيق للدوائر التي تحمل أحمالًا متغيرة للغاية—مثل محطات اللحام، أو المحركات الكبيرة التي تُستخدم بشكل متقطِّع، أو معدات الاختبار—ما يؤدي غالبًا إلى استبعاد الحاجة إلى محولات التيار الخارجية وما يرتبط بها من أخطاء قياس. كما أن تيار التشغيل الأدنى جدًّا (يمكن أن يصل إلى ٠٫٠٢ أمبير) يضمن رصد أصغر الأحمال في وضع الاستعداد عبر جميع الطور الثلاثة، وإظهارها بوضوح على الشاشة، مما يوفِّر صورةً شاملةً لاستهلاك الطاقة.

بناء متين من الدرجة الصناعية للتركيبات الحرجة

مُصمَّمٌ لأداءٍ موثوقٍ في أقسى البيئات الكهربائية، حيث تم هندسة جهاز القياس DM1750SA-U ليكون متينًا حيث يهم الأمر أكثر ما يكون.

· حماية كهربائية فائقة: يضمن تصميم العداد السلامة وسلامة البيانات على المدى الطويل. ويتمتّع نظام العزل المتين الخاص به بقدرة على تحمل اختبار جهد تيار متناوب بقيمة ٤ كيلوفولت لمدة دقيقة واحدة. وبشكلٍ بالغ الأهمية، فهو مزوَّدٌ بحمايةٍ فعّالة ضد التقلبات الكهربائية الضارة في ظروف التشغيل الفعلية، وقد نجح في اجتياز اختبار الجهد النبضي ١,٢/٥٠ ميكروثانية بجهد ٦ كيلوفولت. وتتيح هذه الدرجة من المناعة ضد التيار الزائد حماية الإلكترونيات الداخلية — والبيانات الحيوية المعروضة على شاشة العرض الرقمية (LCD) — من التقلبات الناجمة عن الصواعق وأحداث التبديل الكبرى، مما يضمن تشغيلًا مستمرًّا وموثوقًا.

· اتصالات متقدمة للتكامل مع الأنظمة: فعلى الرغم من أن شاشة العرض LCD توفر ذكاءً محليًّا ممتازًا، فإن العداد مزودٌ بالكامل بجميع الميزات اللازمة للتكامل مع نظم إدارة الطاقة الأوسع نطاقًا. ويتيح المنفذ القياسي RS-485 المزوَّد ببروتوكول Modbus RTU الاتصال السلس بأنظمة إدارة المباني (BMS)، أو أنظمة الإشراف والتحكم في العمليات الصناعية (SCADA)، أو المنصات السحابية. وهذا يمكِّن من تسجيل البيانات عن بُعد، وتحليل الاتجاهات التاريخية، وإعداد التقارير المركزية، بينما تُستخدم الشاشة المحلية كأداة رئيسية للتحقق والتشخيص.

التطبيقات الاستراتيجية للذكاء البصري في مجال الطاقة

إن الجمع بين التغذية الراجعة البصرية المحلية والدقة العالية يجعل العداد DM1750SA-U ضروريًّا في مجموعة واسعة من التطبيقات:

· مراقبة خطوط الإنتاج في المصانع الصناعية: حيث يُركَّب العداد مباشرةً على مراكز تحكم المحركات (MCCs) أو عند مدخل خط الإنتاج، ليوفِّر للمشغلين والفنيين الكهربائيين رؤيةً فوريةً لحالة الطاقة الخاصة بالمعدات الحرجة.

· غرف المعدات الميكانيكية في المباني التجارية: تتيح لموظفي المرفق التحقق الفوري من حالة وحدات تبريد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ثلاثية الطور الكبيرة، والمضخات، ووحدات معالجة الهواء.

· مواقع الطاقة المتجددة: تعمل كنقطة تحقق محلية لإنتاج صفائف الألواح الشمسية التجارية، حيث يعرض الشاشة التوليد الفعلي في الوقت الحقيقي والإنتاج التراكمي.

· مراكز البيانات ومراكز الاتصالات: توفر مقاييس طاقة واضحة للبنية التحتية الحرجة، مما يساعد في إجراء فحوص سريعة على الحالة الصحية وإدارة السعة.

· الوحدات الصناعية المتعددة المستأجرين: تقدّم سجلاً شفافاً يمكن الاطلاع عليه محلياً لاستهلاك الطاقة، وذلك لضمان فوترة عادلة وقابلة للتحقق للمستأجرين.

الخلاصة: الرابط الجوهري بين البيانات واتخاذ القرار

جهاز DM1750SA-U مع شاشة عرض LCD مدمجة يمثل تطوراً في أجهزة القطاع الصناعي عداد الطاقة إلى أداة شاملة لإدارة البيانات البصرية. وتنجح هذه الأداة في سد الفجوة بين البيانات الكهربائية المعقدة والرؤى التشغيلية العملية الميدانية. وبتوفيرها دقةً معتمدةً، ونطاقات قياسٍ متعددة الاستخدامات، والأهم من ذلك كله: واجهة بصرية محلية قوية، فإنها تُمكّن الموظفين على جميع المستويات من فهم استهلاك الطاقة وإدارته وتحسينه. وهذه العداد لا يقيس الطاقة فحسب، بل يجعلها مفهومةً بالفعل. فهو يحوّل الأنظمة الكهربائية من مرافق غامضة إلى أصول شفافة يمكن إدارتها بفعالية، ما يعزز ثقافة الكفاءة، ويتيح الصيانة الاستباقية، ويوفّر الذكاء البصري الفوري اللازم لاتخاذ إجراءات سريعة ومبنية على معلومات دقيقة. وفي سعي المؤسسات نحو التميّز التشغيلي، لا يُعتبر عداد DM1750SA-U مجرد أداة قياس؛ بل هو شريكٌ لا غنى عنه في إدارة الطاقة.

التطبيقات:

عداد الطاقة النشطة الإلكتروني من نوع DM1750SA-U ذي الطور الثلاثي وأربعة أسلاك، المُركَّب على سكة التثبيت القياسية (DIN Rail)، هو عداد طاقة نشطة جديد من نوع الطور الثلاثي وأربعة أسلاك، ويستخدم تقنيات الميكروإلكترونيات والدوائر المتكاملة الكبيرة المستوردة، كما يعتمد أحدث التقنيات الرقمية وتقنيات التركيب السطحي (SMT) وغيرها. ويتوافق هذا العداد تمامًا مع المتطلبات الفنية ذات الصلة لفئة العدادات النشطة ثلاثية الأطوار من الدرجة ١، والمحددة في المعيار الدولي IEC 62053-21. ويمكنه قياس استهلاك الطاقة النشطة بدقةٍ مباشرةً عند تردد ٥٠ هرتز أو ٦٠ هرتز من شبكة التيار المتردد ثلاثية الأطوار وأربعة أسلاك. ويحتوي العداد على شاشة عرض رقمية (LCD) مكوَّنة من سبعة أرقام تُظهر استهلاك الطاقة النشطة. كما يمكن ربطه بسهولةٍ بأنواع مختلفة من أنظمة القراءة الآلية للعدادات (AMR). ومن أبرز ميزاته: الموثوقية العالية، والحجم الصغير، والوزن الخفيف، والمظهر الجذّاب والأنيق، وسهولة التركيب، وغيرها. وقد حصل هذا العداد بالفعل على شهادة براءة اختراع من المكتب الصيني للملكية الفكرية التابع للدولة. ورقم شهادة البراءة هو: ZL2013 3 0556168.7، بينما لا تزال شهادات البراءة الخاصة به في دول أخرى قيد التقييم.

المواصفات:
