विद्युत प्रणालियों में कॉन्टैक्टर का क्या कार्य होता है?

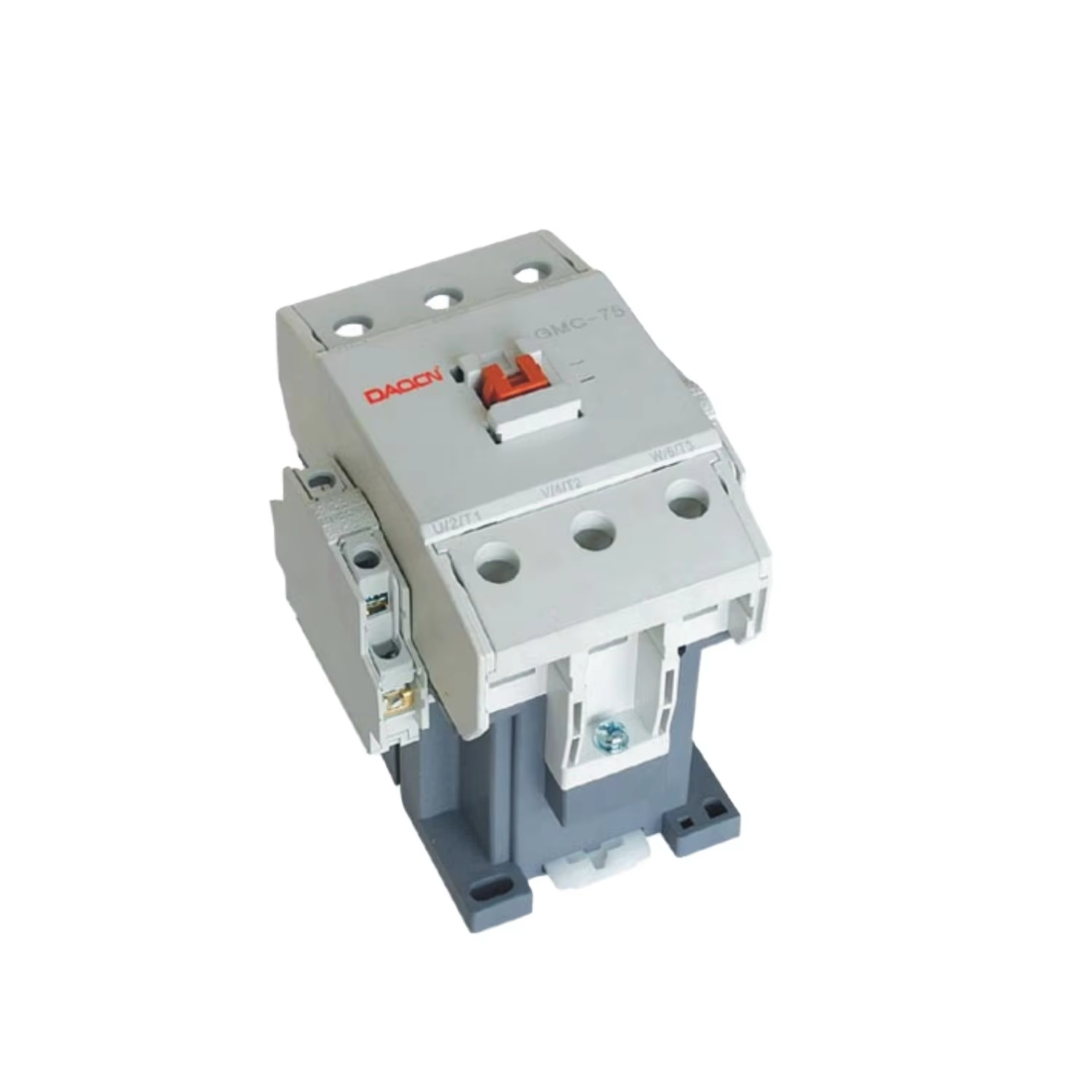

एक संपर्ककर्ता यह एक इलेक्ट्रोमैकेनिकल स्विच है जो औद्योगिक और वाणिज्यिक प्रणालियों के भीतर विद्युत परिपथों को नियंत्रित करने में महत्वपूर्ण भूमिका निभाता है। अपने मूल में, एक कॉन्टैक्टर एक स्वचालित स्विच के रूप में कार्य करता है जो नियंत्रण संकेतों के अनुसार शक्ति परिपथों को खोलता और बंद करता है, जिससे विद्युत भारों का सुरक्षित और विश्वसनीय प्रबंधन संभव होता है। किसी भी व्यक्ति के लिए यह समझना आवश्यक है कि कॉन्टैक्टर क्या करता है, क्योंकि ये उपकरण मोटर नियंत्रण, प्रकाश व्यवस्था, एचवीएसी उपकरण और अनगिनत अन्य औद्योगिक अनुप्रयोगों में मौलिक घटक हैं। कॉन्टैक्टर उच्च-शक्ति परिपथों के प्रबंधन का एक विश्वसनीय तरीका प्रदान करता है बिना किसी मैनुअल हस्तक्षेप की आवश्यकता के, जिससे यह आधुनिक विद्युत अवसंरचना में अपरिहार्य हो गया है।

कॉन्टैक्टर का प्राथमिक उद्देश्य एक कम-वोल्टेज नियंत्रण परिपथ के निर्देशानुसार विद्युत शक्ति को चालू और बंद करना है। एक साधारण हस्तचालित स्विच के विपरीत, कॉन्टैक्टर विद्युतचुंबकीय रूप से कार्य करता है, जिसमें एक कुंडली का उपयोग किया जाता है जो ऊर्जा प्राप्त करने पर चुंबकीय हो जाती है और संपर्कों को एक साथ खींचती या अलग करती है। यह विद्युतचुंबकीय कार्यप्रणाली कॉन्टैक्टर को बार-बार स्विचिंग की आवश्यकता वाले अनुप्रयोगों, दूरस्थ नियंत्रण क्षमताओं और स्वचालित प्रणालियों के साथ एकीकरण के लिए विशिष्ट रूप से उपयुक्त बनाती है। कॉन्टैक्टर महत्वपूर्ण विद्युत धाराओं और वोल्टेज को संभालता है, जिन्हें मानव ऑपरेटर द्वारा सीधे प्रबंधित करना अव्यावहारिक या असुरक्षित होगा; इस प्रकार यह कर्मियों और उपकरणों दोनों की रक्षा करता है तथा सुसंगत, दोहराए जा सकने वाले संचालन को सुनिश्चित करता है।

शक्ति वितरण में कॉन्टैक्टर का संचालन कैसे करता है

विद्युतचुंबकीय स्विचिंग तंत्र

एक कॉन्टैक्टर एक सरल परंतु चतुर विद्युतचुंबकीय तंत्र के माध्यम से कार्य करता है, जो कम-वोल्टेज नियंत्रण सिग्नल को उच्च-शक्ति स्विचिंग क्रियाओं में परिवर्तित करता है। जब कॉन्टैक्टर की कुंडली पर एक नियंत्रण सिग्नल लगाया जाता है, तो उससे उत्पन्न चुंबकीय क्षेत्र एक चल सकने वाले आर्मेचर को आकर्षित करता है, जो मुख्य संपर्कों को यांत्रिक रूप से बंद कर देता है और शक्ति परिपथ की स्थापना करता है। जैसे ही नियंत्रण सिग्नल हटा लिया जाता है, स्प्रिंग का तनाव आर्मेचर को उसकी विराम स्थिति में वापस ले जाता है, जिससे संपर्क खुल जाते हैं और शक्ति प्रवाह अवरुद्ध हो जाता है। यह कॉन्टैक्टर डिज़ाइन सुनिश्चित करता है कि नियंत्रण परिपथ पूरी तरह से शक्ति परिपथ से अलग रहे, जिससे सुरक्षा और संचालनात्मक लचीलापन दोनों प्रदान होते हैं। स्विचिंग क्रिया हज़ारों बार विश्वसनीय और भरोसेमंद ढंग से होती है, बिना किसी ऑपरेटर के थकान या त्रुटि के, इसलिए औद्योगिक वातावरण में कॉन्टैक्टर को इतना महत्व दिया जाता है।

संपर्क विन्यास और भार क्षमता

एक कॉन्टैक्टर में आमतौर पर कई संपर्क सेट होते हैं, जिन्हें विशिष्ट अनुप्रयोगों और लोड आवश्यकताओं के लिए कॉन्फ़िगर किया जाता है। मुख्य शक्ति संपर्क जुड़े हुए उपकरण की पूर्ण संचालन धारा को वहन करते हैं, जो छोटे लोड से लेकर औद्योगिक-स्तरीय स्थापनाओं में कई सौ एम्पियर तक की हो सकती है। एक कॉन्टैक्टर पर सहायक संपर्क भी द्वितीयक स्विचिंग कार्य प्रदान करते हैं, जिससे यह उपकरण अतिरिक्त सर्किट्स को नियंत्रित कर सकता है, स्थिति संकेतकों को संकेत दे सकता है, या सुरक्षा रिले और नियंत्रण तर्क के साथ बातचीत कर सकता है। किसी कॉन्टैक्टर के भीतर प्रत्येक संपर्क सेट को विशिष्ट वोल्टेज और धारा संयोजनों के लिए रेट किया जाता है, जिससे सुनिश्चित होता है कि कॉन्टैक्टर का चयन अनुप्रयोग की विद्युत आवश्यकताओं के अनुरूप हो। कॉन्टैक्टर के संपर्क विन्यास को समझना प्रणाली के उचित डिज़ाइन और सुरक्षित संचालन के लिए आवश्यक है।

मोटर नियंत्रण प्रणालियों में कॉन्टैक्टर की भूमिका

मोटर संचालन को शुरू और बंद करना

एक कॉन्टैक्टर मोटर स्टार्टिंग सर्किट में प्राथमिक नियंत्रण तत्व के रूप में कार्य करता है, जो ऑपरेटरों को मोटरों को सुरक्षित और कुशलतापूर्ण रूप से ऊर्जायित और डी-ऊर्जायित करने की अनुमति देता है। एक सामान्य मोटर नियंत्रण योजना में, एक कॉन्टैक्टर अपनी नियंत्रण कुंडली से जुड़े स्टार्ट और स्टॉप बटनों के प्रति प्रतिक्रिया देता है, जिससे एकल ऑपरेटर भिन्न-भिन्न क्षमता वाली मोटरों—अंशिक अश्वशक्ति उपकरणों से लेकर बहु-मेगावाट औद्योगिक ड्राइव तक—को प्रबंधित कर सकता है। कॉन्टैक्टर की आवेश प्रवाह धाराओं को संभालने और लगातार संचालन के तहत संपर्क अखंडता बनाए रखने की क्षमता इसे डायरेक्ट-ऑन-लाइन मोटर स्टार्टिंग और सॉफ्ट-स्टार्ट समन्वयन के लिए प्राथमिक विकल्प बनाती है। कॉन्टैक्टर मोटर की विद्युत तनाव से रक्षा करता है, क्योंकि यह अनियंत्रित लाइन वोल्टेज झटकों के बजाय नियंत्रित शक्ति आपूर्ति प्रदान करता है। यह विश्वसनीय कॉन्टैक्टर प्रदर्शन आधुनिक कारखाना स्वचालन और दूरस्थ उपकरण संचालन के लिए मौलिक है।

सुरक्षा और संरक्षण एकीकरण

एक कॉन्टैक्टर सुरक्षा रिले, थर्मल ओवरलोड उपकरणों और आपातकालीन बंद प्रणालियों के साथ सहयोग करके व्यापक मोटर सुरक्षा योजनाएँ बनाता है। सुरक्षा परिपथ द्वारा कॉन्टैक्टर को तुरंत डी-एनर्जाइज़ किया जा सकता है, जिससे आपातकालीन स्थितियों में शक्ति का त्वरित विच्छेदन सुनिश्चित होता है। कॉन्टैक्टर की सीलबंद डिज़ाइन स्विचिंग सतहों पर धूल और नमी के संदूषण को रोकती है, जिससे संपर्कों का जीवनकाल बढ़ता है और कठोर औद्योगिक वातावरण में विश्वसनीयता बनी रहती है। कॉन्टैक्टर पर सहायक संपर्क मोटर के संचालन की पुष्टि करने, दोषों का पता लगाने और अलार्म स्थितियों को ट्रिगर करने के लिए प्रतिपुष्टि लूप सक्षम करते हैं। कॉन्टैक्टर का सुरक्षा प्रणालियों के साथ यह एकीकरण मोटर के संपूर्ण संचालन काल के दौरान उपकरण की दीर्घायु और कर्मचारियों की सुरक्षा दोनों को सुनिश्चित करता है।

औद्योगिक अनुप्रयोग और प्रदर्शन विशेषताएं

विविध अनुप्रयोग परिदृश्य

एक कॉन्टैक्टर का उपयोग लगभग हर औद्योगिक क्षेत्र में सरल ऑन-ऑफ नियंत्रण से लेकर जटिल बहु-परिपथ समन्वय तक के अनुप्रयोगों के लिए किया जाता है। विनिर्माण सुविधाओं में, एक कॉन्टैक्टर उत्पादन उपकरणों, कंप्रेसरों, पंपों और कनवेयर प्रणालियों को बिजली वितरित करने का प्रबंधन करता है। भवन स्वचालन में, एक कॉन्टैक्टर एचवीएसी प्रणालियों, प्रकाश बैंकों और जल तापन उपकरणों को नियंत्रित करता है। डेटा केंद्र कूलिंग प्रणालियों और बैकअप बिजली स्थानांतरण उपकरणों को बिजली वितरित करने के लिए कॉन्टैक्टर का उपयोग करते हैं। कॉन्टैक्टर की विविधता इसके उपलब्ध विन्यासों, कुंडली वोल्टेज, संपर्क रेटिंग और माउंटिंग विकल्पों से आती है, जो लगभग किसी भी विद्युत नियंत्रण आवश्यकता को पूरा कर सकते हैं। यह व्यापक अपनाने के कारण कॉन्टैक्टर विद्युत इंजीनियरिंग में सबसे पहचाने जाने वाले और आवश्यक घटकों में से एक बन गया है।

Oprēshanal Reliābilīti aur Khrabānī

एक कॉन्टैक्टर उचित रूप से चुने जाने और बनाए रखे जाने पर असाधारण विश्वसनीयता प्रदान करता है, जिससे कई औद्योगिक स्थापनाओं में दस वर्ष से अधिक की सेवा आयु अनुभव की जाती है। कॉन्टैक्टर की विद्युतचुंबकीय डिज़ाइन इलेक्ट्रॉनिक विकल्पों की तुलना में सहज सरलता प्रदान करती है, जिससे विफलता के तरीके कम हो जाते हैं और त्वरित ट्रबलशूटिंग संभव हो जाती है। नियमित संपर्क निरीक्षण, कॉइल परीक्षण और यांत्रिक सत्यापन सुनिश्चित करते हैं कि कॉन्टैक्टर अपने पूरे संचालन जीवन के दौरान प्रतिक्रियाशील और सुरक्षित बना रहे। कॉन्टैक्टर की मॉड्यूलर डिज़ाइन इसे पूरी इकाई को बदले बिना घिसावट वाले घटकों, जैसे संपर्क संयोजनों को बदलने की अनुमति देती है, जिससे रखरखाव की लागत कम हो जाती है। कॉन्टैक्टर का भविष्यवाणि योग्य प्रदर्शन और सीधी निदान प्रक्रिया इन उपकरणों को उन महत्वपूर्ण अनुप्रयोगों के लिए आदर्श बनाती है जहाँ बंद होने के कारण महत्वपूर्ण वित्तीय नुकसान हो सकता है।

अक्सर पूछे जाने वाले प्रश्न

एक कॉन्टैक्टर और एक रिले ?

एक कॉन्टैक्टर और एक रिले समान विद्युत चुंबकीय सिद्धांतों पर काम करते हैं, लेकिन एक कॉन्टैक्टर को उच्च-शक्ति भारों को सीधे स्विच करने के लिए विशेष रूप से डिज़ाइन किया गया है, जबकि एक रिले आमतौर पर कम-शक्ति सर्किट्स को नियंत्रित करता है या तार्किक कार्य प्रदान करता है। एक कॉन्टैक्टर पूर्ण मोटर धाराओं और औद्योगिक शक्ति स्तरों को संभाल सकता है, जबकि एक रिले सहायक सर्किट्स के संकेतन और नियंत्रण के लिए उपयोग किया जाता है। एक कॉन्टैक्टर और एक रिले दोनों स्विचिंग तंत्र को सक्रिय करने के लिए विद्युत चुंबकों का उपयोग करते हैं, लेकिन एक कॉन्टैक्टर की यांत्रिक संरचना और संपर्क डिज़ाइन उच्च-शक्ति स्विचिंग से जुड़े तनाव और आर्किंग के अनुकूल होते हैं।

एक कॉन्टैक्टर एक मैनुअल स्विच से कैसे भिन्न होता है?

एक कॉन्टैक्टर विद्युतचुंबकीय नियंत्रण के माध्यम से स्वचालित स्विचिंग करता है, जिससे लगातार मानव ध्यान की आवश्यकता समाप्त हो जाती है, जबकि एक मैनुअल स्विच के लिए प्रत्यक्ष ऑपरेटर हस्तक्षेप की आवश्यकता होती है। एक कॉन्टैक्टर को कम वोल्टेज सिग्नल, प्रोग्रामेबल लॉजिक कंट्रोलर्स या टाइमिंग सर्किट के माध्यम से दूर से नियंत्रित किया जा सकता है, जो एक यांत्रिक स्विच द्वारा प्राप्त नहीं की जा सकने वाली लचीलापन प्रदान करता है। एक कॉन्टैक्टर ऑपरेटर के जोखिम को भी कम करता है, क्योंकि उच्च वोल्टेज सर्किट्स को मैनुअल रूप से संभालने की आवश्यकता समाप्त हो जाती है। एक कॉन्टैक्टर का विद्युतचुंबकीय संचालन सर्किट की स्थितियों के बावजूद सुसंगत, दोहरावयोग्य स्विचिंग कार्य सुनिश्चित करता है।

क्या कॉन्टैक्टर को बहुत अधिक बार स्विच करने से क्षति पहुँच सकती है?

एक संपर्कक को लाखों स्विचिंग चक्रों का सामना करने के लिए डिज़ाइन किया गया है, जिससे यह अक्सर चालू-बंद मांग वाले अनुप्रयोगों के लिए उपयुक्त है। हालांकि, यदि संपर्ककर्ता अत्यधिक इनरश करंट, अनुचित भार कनेक्शन या अपर्याप्त रखरखाव के अधीन हो तो त्वरित पहनने का अनुभव कर सकता है। आर्क सस्पेंशन डिवाइस और स्न्यबर सर्किट स्विचिंग इवेंट्स के दौरान क्षति से संपर्ककर्ता संपर्क की रक्षा करते हैं। वास्तविक कार्य चक्र और भार प्रकार के आधार पर एक उचित संपर्ककर्ता चयन मांग वाले अनुप्रयोगों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।
