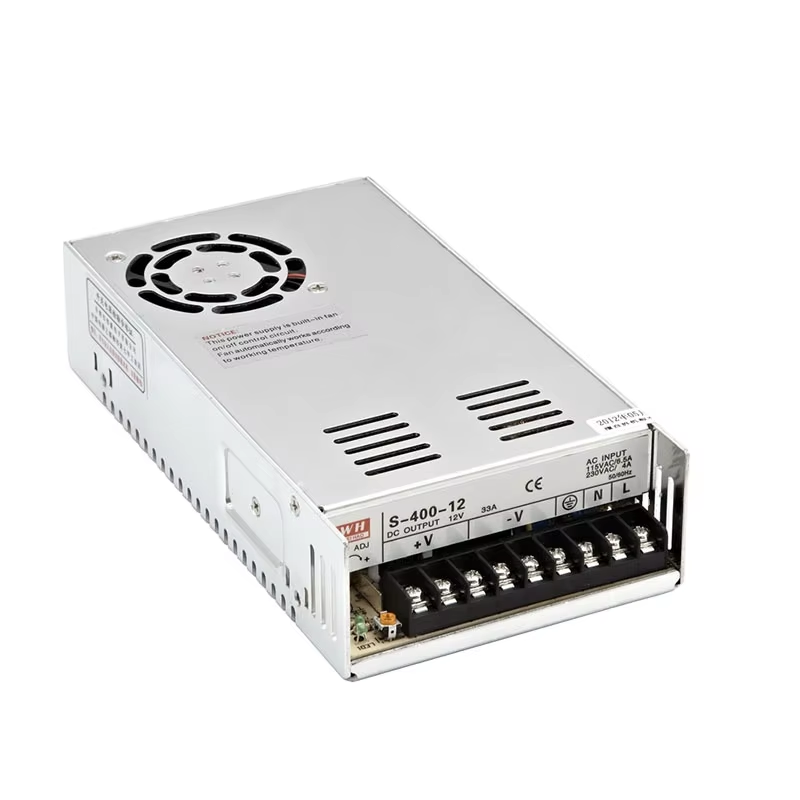

स्विचिंग पावर सप्लाई क्या है और यह कैसे काम करती है?

एक स्विचिंग पावर सप्लाई एक मूलभूत इलेक्ट्रॉनिक घटक है जो विद्युत ऊर्जा को एक रूप से दूसरे रूप में अत्यधिक दक्षता और सटीकता के साथ परिवर्तित करती है। पुरानी रैखिक पावर सप्लाई के विपरीत, जो अतिरिक्त ऊर्जा को ऊष्मा के रूप में बर्बाद कर देती हैं, एक स्विचिंग पावर सप्लाई वोल्टेज आउटपुट को नियंत्रित करने और विभिन्न इनपुट स्थितियों के दौरान स्थिर शक्ति आपूर्ति बनाए रखने के लिए उच्च-आवृत्ति स्विचिंग परिपथों का उपयोग करती है। आधुनिक इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणालियों, दूरसंचार उपकरणों या नवीकरणीय ऊर्जा स्थापनाओं के साथ काम करने वाले किसी भी व्यक्ति के लिए स्विचिंग पावर सप्लाई के संचालन को समझना आवश्यक है।

एक स्विचिंग पावर सप्लाई के पीछे का मुख्य सिद्धांत सुंदर रूप से सरल है, परंतु शक्तिशाली है: आमतौर पर ५० किलोहर्ट्ज़ से कई मेगाहर्ट्ज़ की आवृत्ति पर बिजली को तेज़ी से चालू और बंद करना। यह उच्च-गति की स्विचिंग एक स्विचिंग पावर सप्लाई को निर्गत वोल्टेज को कुशलतापूर्ण रूप से नियंत्रित करने की अनुमति देती है, जबकि बर्बाद होने वाली ऊर्जा को न्यूनतम करती है। स्विचिंग तंत्र प्रतिपोषण नियंत्रण परिपथों के साथ सामंजस्य से काम करता है, जो निरंतर निर्गत वोल्टेज की निगरानी करते हैं और भिन्न भार स्थितियों के तहत सटीक वोल्टेज नियंत्रण बनाए रखने के लिए स्विचिंग ट्रांजिस्टरों के ड्यूटी साइकिल को समायोजित करते हैं।

मुख्य वास्तुकला और संचालन सिद्धांत

स्विचिंग पावर सप्लाई में दिष्टकरण और रूपांतरण कैसे कार्य करता है

एक स्विचिंग पावर सप्लाई की मूल संरचना एक इनपुट चरण से शुरू होती है, जहाँ प्रत्यावर्ती धारा (एसी) को दिष्ट धारा (डीसी) में दिष्टिकृत किया जाता है। यह नियंत्रित न किया गया डीसी वोल्टेज फिर स्विचिंग चरण में प्रवेश करता है, जहाँ एक उच्च-आवृत्ति ट्रांजिस्टर शक्ति को तेज़ी से चालू और बंद करता है। ड्यूटी साइकिल—यानी चालू समय का कुल चक्र समय से अनुपात—निर्धारित करता है कि लोड तक कितनी औसत शक्ति पहुँचती है। प्रतिपोषण संकेतों का उपयोग करके इस ड्यूटी साइकिल को संशोधित करके, एक स्विचिंग पावर सप्लाई इनपुट वोल्टेज के उतार-चढ़ाव या आउटपुट धारा की माँग के बावजूद स्थिर आउटपुट वोल्टेज बनाए रख सकती है।

आधुनिक स्विचिंग पावर सप्लाई में स्विचिंग फ्रीक्वेंसी आमतौर पर 50 kHz से लेकर कई मेगाहर्ट्ज तक होती है, जो 50 या 60 Hz लाइन फ्रीक्वेंसी से बहुत अधिक होती है। यह उच्च आवृत्ति संचालन रैखिक डिजाइनों की तुलना में बहुत छोटे ट्रांसफार्मर, इंडक्टर और कैपेसिटर का उपयोग करने में सक्षम बनाता है। इस सिद्धांत का उपयोग करने वाली स्विचिंग पावर सप्लाई काफी कम गर्मी उत्पन्न करती है और काफी कम स्थान पर कब्जा करती है, जिससे यह कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों और अंतरिक्ष-प्रतिबंधित औद्योगिक अनुप्रयोगों के लिए आदर्श बन जाती है।

स्विचिंग पावर सप्लाई में फीडबैक नियंत्रण और विनियमन

प्रत्येक स्विचिंग पावर सप्लाई में एक प्रतिपुष्टि नियंत्रण परिपथ शामिल होता है, जो लगातार आउटपुट वोल्टेज का नमूना लेता है और उसकी तुलना एक संदर्भ वोल्टेज से करता है। जब आउटपुट वोल्टेज लक्ष्य से ऊपर या नीचे की ओर विचलित होता है, तो नियंत्रण परिपथ स्विचिंग ट्रांजिस्टर के ड्यूटी साइकिल को समायोजित करके विचलन को सुधारता है। यह बंद-लूप नियमन तंत्र सुनिश्चित करता है कि स्विचिंग पावर सप्लाई तब भी स्थिर वोल्टेज आउटपुट प्रदान करे जब इनपुट वोल्टेज में काफी अधिक परिवर्तन हो या लोड करंट में अचानक परिवर्तन हो। नियंत्रण आईसी—आमतौर पर एक समर्पित पल्स-चौड़ाई मॉडुलेशन (PWM) नियंत्रक—यह नियमन स्विचिंग आवृत्ति की गति से करता है, जिससे लगभग तुरंत सुधारात्मक कार्यवाही संभव हो जाती है।

एक स्विचिंग पावर सप्लाई की प्रतिक्रिया प्रणाली की प्रतिक्रिया गति और सटीकता सीधे उसकी क्षमता को प्रभावित करती है कि वह अचानक भार परिवर्तनों को कैसे संभाले। औद्योगिक उपकरण, कंप्यूटर मदरबोर्ड और संचार प्रणालियाँ अकसर बिजली की मांग में अचानक परिवर्तन का सामना करती हैं। एक अच्छी तरह से डिज़ाइन की गई स्विचिंग पावर सप्लाई इन अचानक परिवर्तनों के प्रति माइक्रोसेकंड में प्रतिक्रिया कर सकती है, वोल्टेज को संकीर्ण सहनशीलता सीमा के भीतर बनाए रख सकती है और प्रणाली की विफलता या डेटा क्षति को रोक सकती है।

पावर रूपांतरण चरण और ऊर्जा दक्षता

एक स्विचिंग पावर सप्लाई में ट्रांसफॉर्मर अलगाव और स्टेप-डाउन रूपांतरण

कई औद्योगिक और सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए ग्राउंड लूप को रोकने और विद्युत दोषों से सुरक्षा प्रदान करने के लिए ट्रांसफॉर्मर आइसोलेशन के साथ एक स्विचिंग पावर सप्लाई की आवश्यकता होती है। इन डिज़ाइनों में, उच्च-आवृत्ति स्विचिंग आउटपुट को एक फेराइट ट्रांसफॉर्मर के माध्यम से प्रवाहित किया जाता है, जो वोल्टेज को वांछित स्तर तक बढ़ाता या घटाता है और गैल्वेनिक आइसोलेशन प्रदान करता है। चूँकि एक स्विचिंग पावर सप्लाई लाइन आवृत्ति के बजाय उच्च आवृत्ति पर काम करती है, इसलिए ट्रांसफॉर्मर का आकार और भार एक समतुल्य आइसोलेटेड रैखिक पावर सप्लाई की तुलना में काफी कम हो सकता है। इसके बाद ट्रांसफॉर्मर की द्वितीयक वाइंडिंग को रेक्टिफाई और फ़िल्टर किया जाता है ताकि अंतिम नियंत्रित डीसी आउटपुट उत्पन्न किया जा सके।

स्विचिंग पावर सप्लाई में फेराइट कोर ट्रांसफॉर्मर का उपयोग महत्वपूर्ण है, क्योंकि फेराइट सामग्री उच्च-आवृत्ति संचालन को कम कोर हानि के साथ कुशलतापूर्ण रूप से संभालती है। यह विकल्प स्विचिंग पावर सप्लाई को ८५ प्रतिशत से ९५ प्रतिशत तक की रूपांतरण दक्षता प्राप्त करने में सक्षम बनाता है, जबकि रैखिक सप्लाई के लिए यह दक्षता ४० से ६० प्रतिशत होती है। ऐसे दक्षता अंतर सीधे ठंडा करने की आवश्यकता में कमी, छोटे शक्ति वितरण प्रणालियों और औद्योगिक वातावरण में कम संचालन लागत के रूप में अनुवादित होते हैं।

आउटपुट फ़िल्टरिंग और वोल्टेज नियमन की गुणवत्ता

सुधार के बाद, एक स्विचिंग पावर सप्लाई के आउटपुट चरण में फ़िल्टरिंग सर्किट शामिल होते हैं, जिनमें कैपेसिटर और इंडक्टर होते हैं, जो सुधारित वोल्टेज को चिकना करते हैं और उच्च-आवृत्ति के रिपल को कम करते हैं। एक अच्छी तरह से डिज़ाइन की गई स्विचिंग पावर सप्लाई आउटपुट वोल्टेज रिपल को कुछ मिलीवोल्ट तक कम कर देती है, जो संवेदनशील इलेक्ट्रॉनिक घटकों की सहनशीलता के भीतर पूरी तरह से आता है। फ़िल्टरिंग चरण यह भी सुनिश्चित करता है कि स्विचिंग पावर सप्लाई द्वारा उत्पन्न स्विचिंग शोर इनपुट लाइनों में वापस न फैले या चालित उत्सर्जन के माध्यम से बाहरी उपकरणों को प्रभावित न करे।

एक स्विचिंग पावर सप्लाई में आउटपुट वोल्टेज नियामन को नाममात्र वोल्टेज के प्रतिशत के रूप में निर्दिष्ट किया जाता है और यह आमतौर पर डिज़ाइन और लोड की स्थितियों के आधार पर ±१ प्रतिशत से ±५ प्रतिशत तक होता है। यह कड़ा नियामन प्रेसिज़न उपकरणों, दूरसंचार उपकरणों और माइक्रोप्रोसेसर-आधारित प्रणालियों के लिए आवश्यक है, जहाँ वोल्टेज स्थिरता प्रदर्शन और विश्वसनीयता पर सीधा प्रभाव डालती है। ए स्विचिंग पावर सप्लाई उद्योगिक उपयोग के लिए डिज़ाइन किया गया होने पर भी, यह विनियमन पूरे निर्दिष्ट इनपुट वोल्टेज रेंज और लोड करंट रेंज में बनाए रखना आवश्यक है।

व्यावहारिक अनुप्रयोग और उद्योगिक लाभ

आधुनिक औद्योगिक प्रणालियों में स्विचिंग पावर सप्लाई क्यों मानक है

औद्योगिक नियंत्रण प्रणालियाँ, वितरित नवीकरणीय ऊर्जा स्थापनाएँ और दूरसंचार अवसंरचना अपनी उत्कृष्ट दक्षता और विश्वसनीयता के कारण स्विचिंग पावर सप्लाई डिज़ाइन पर निर्भर करती हैं। एक स्विचिंग पावर सप्लाई व्यापक रूप से भिन्न होने वाले इनपुट स्रोतों से संचालित हो सकती है—चाहे वह 10 प्रतिशत तक भिन्न होने वाला एसी लाइन वोल्टेज हो, रिपल के साथ डीसी स्रोत हों, या बैटरी प्रणालियाँ हों—और फिर भी स्थिर नियंत्रित आउटपुट प्रदान कर सकती है। यह लचीलापन स्विचिंग पावर सप्लाई को कारखाना स्वचालन से लेकर बैकअप पावर प्रणालियों तक के विविध अनुप्रयोगों में अमूल्य बनाता है।

स्विचिंग पावर सप्लाई का संक्षिप्त आकार और हल्का भार, समतुल्य रैखिक डिज़ाइन की तुलना में, उपकरण कैबिनेट में स्थापना लागत और भौतिक स्थान को काफी कम कर देता है। डेटा केंद्र, दूरसंचार केंद्र और औद्योगिक नियंत्रण कक्षों में सीमित स्थान में सैकड़ों या हज़ारों पावर सप्लाई एक-दूसरे पर रखी जाती हैं। एक स्विचिंग पावर सप्लाई ऐसी घनी स्थापनाओं के लिए आवश्यक शक्ति घनत्व और तापीय दक्षता प्रदान करती है। उच्च स्विचिंग आवृत्ति के कारण, स्विचिंग पावर सप्लाई ५० या ६० हर्ट्ज़ के रैखिक ट्रांसफॉर्मरों की विशिष्ट श्रव्य गुनगुनाहट के बिना शांत रूप से काम कर सकती है।

एक स्विचिंग पावर सप्लाई में सुरक्षा और विश्वसनीयता की विशेषताएँ

आधुनिक औद्योगिक-गुणवत्ता वाले स्विचिंग पॉवर सप्लाई डिज़ाइन में अतिप्रवाह सीमन, अतिवोल्टेज क्लैम्पिंग, अति-तापमान शटडाउन और इनपुट सर्ज दमन सहित कई सुरक्षा सर्किट शामिल होते हैं। ये सुरक्षा उपाय सुनिश्चित करते हैं कि स्विचिंग पॉवर सप्लाई और उसके द्वारा संचालित उपकरण लोड शॉर्ट सर्किट, बिजली की चमक या उपयोगिता शक्ति के अचानक उछाल जैसी असामान्य संचालन स्थितियों के दौरान भी सुरक्षित रहें। कुछ उन्नत स्विचिंग पॉवर सप्लाई मॉडल में सॉफ्ट-स्टार्ट सर्किट शामिल होते हैं, जो पॉवर-ऑन के दौरान इनरश करंट को सीमित करते हैं, जिससे ऊपर की ओर के बिजली वितरण उपकरणों पर दबाव कम होता है और इलेक्ट्रोलाइटिक कैपेसिटर्स का जीवनकाल बढ़ता है।

एक स्विचिंग पावर सप्लाई का लंबा औसत दोष-मुक्त समय (MTBF), आमतौर पर १,००,००० से २,००,००० घंटे या उससे अधिक, आधुनिक स्विचिंग पावर सप्लाई डिज़ाइन की मज़बूती को दर्शाता है, जब इसे गुणवत्तापूर्ण घटकों के चयन के साथ संयोजित किया जाता है। तापीय प्रबंधन अत्यंत महत्वपूर्ण है; एक स्विचिंग पावर सप्लाई जो रैखिक समकक्ष की तुलना में कम गर्म होती है, घटकों पर कम तनाव डालती है और मांगपूर्ण औद्योगिक वातावरणों में अधिक विश्वसनीयता प्रदान करती है।

अक्सर पूछे जाने वाले प्रश्न

स्विचिंग पावर सप्लाई और रैखिक पावर सप्लाई के बीच मुख्य अंतर क्या है?

स्विचिंग पावर सप्लाई उच्च आवृत्ति पर ट्रांजिस्टर को तेजी से चालू और बंद करके बिजली को परिवर्तित करती है, जिससे न्यूनतम गर्मी उत्पादन के साथ 85 से 95 प्रतिशत की रूपांतरण दक्षता प्राप्त होती है। इसके विपरीत, एक रैखिक बिजली की आपूर्ति एक सीरीज-पास ट्रांजिस्टर का उपयोग करती है जो गर्मी के रूप में अतिरिक्त वोल्टेज को दूर करती है, जिसके परिणामस्वरूप केवल 40 से 60 प्रतिशत की दक्षता और पर्याप्त गर्मी उत्पादन होता है। स्विचिंग पावर सप्लाई में बहुत छोटे ट्रांसफार्मर और कम बड़े फिल्टर कैपेसिटर का भी उपयोग किया जाता है, जिससे यह अधिक कॉम्पैक्ट और उच्च मात्रा में उत्पादन के लिए लागत प्रभावी हो जाता है।

क्या स्विचिंग पावर सप्लाई इनपुट वोल्टेज में भिन्नता को संभाल सकती है?

हाँ, स्विचिंग पावर सप्लाई को विशेष रूप से एक व्यापक इनपुट वोल्टेज रेंज, आमतौर पर ८५ से २६४ वोल्ट एसी या समकक्ष डीसी रेंज, के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है। एक स्विचिंग पावर सप्लाई का फीडबैक नियंत्रण परिपथ निरंतर स्विचिंग ड्यूटी साइकिल को समायोजित करता है ताकि इनपुट में परिवर्तन होने के बावजूद आउटपुट वोल्टेज स्थिर बना रहे। यह लचीलापन उन वैश्विक अनुप्रयोगों के लिए आदर्श है जहाँ बिजली आपूर्ति के मानक अलग-अलग होते हैं, उन प्रणालियों के लिए जिनमें पुरानी या अस्थिर बिजली अवसंरचना होती है, और उन उपकरणों के लिए जो ब्राउनआउट की स्थितियों को सहन करने में सक्षम होने चाहिए।

स्विचिंग पावर सप्लाई विद्युत शोर क्यों उत्पन्न करती है?

स्विचिंग पावर सप्लाई में ट्रांजिस्टरों का तीव्र ऑन-ऑफ स्विचिंग उच्च-आवृत्ति का विद्युत शोर उत्पन्न करता है, जो यदि उचित रूप से फ़िल्टर और शील्ड नहीं किया गया हो, तो संवेदनशील एनालॉग सर्किट्स के साथ हस्तक्षेप कर सकता है। एक अच्छी तरह से डिज़ाइन की गई स्विचिंग पावर सप्लाई में इनपुट और आउटपुट फ़िल्टरिंग नेटवर्क, शील्डेड ट्रांसफॉर्मर डिज़ाइन और इस शोर को न्यूनतम करने के लिए सावधानीपूर्ण पीसीबी लेआउट शामिल होता है। औद्योगिक-ग्रेड स्विचिंग पावर सप्लाई मॉडल अक्सर फेराइट इनपुट फ़िल्टर और आउटपुट एलसी फ़िल्टर की सुविधा प्रदान करते हैं ताकि चालित और विकिरित उत्सर्जन को नियामक सीमाओं से काफी कम किया जा सके।
