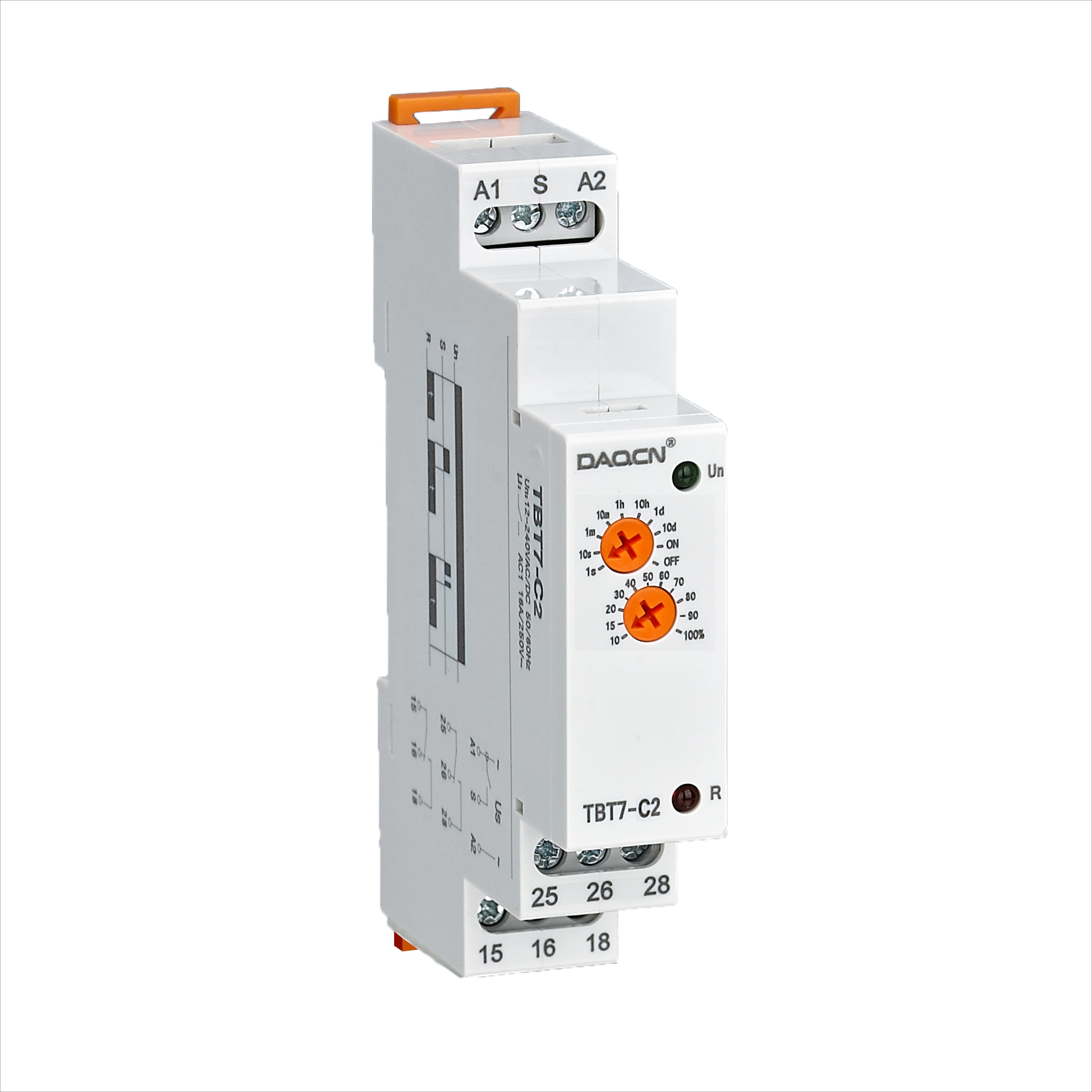

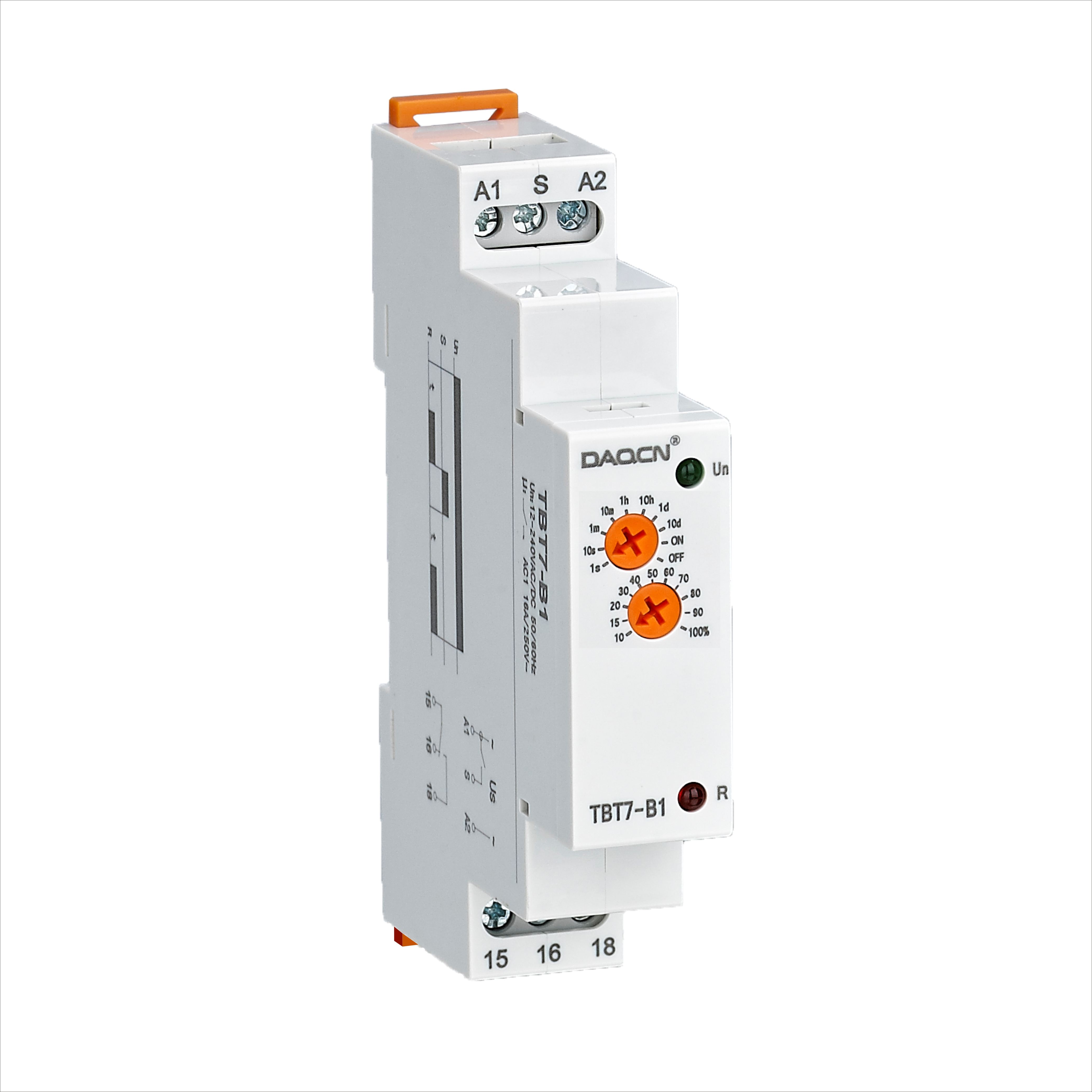

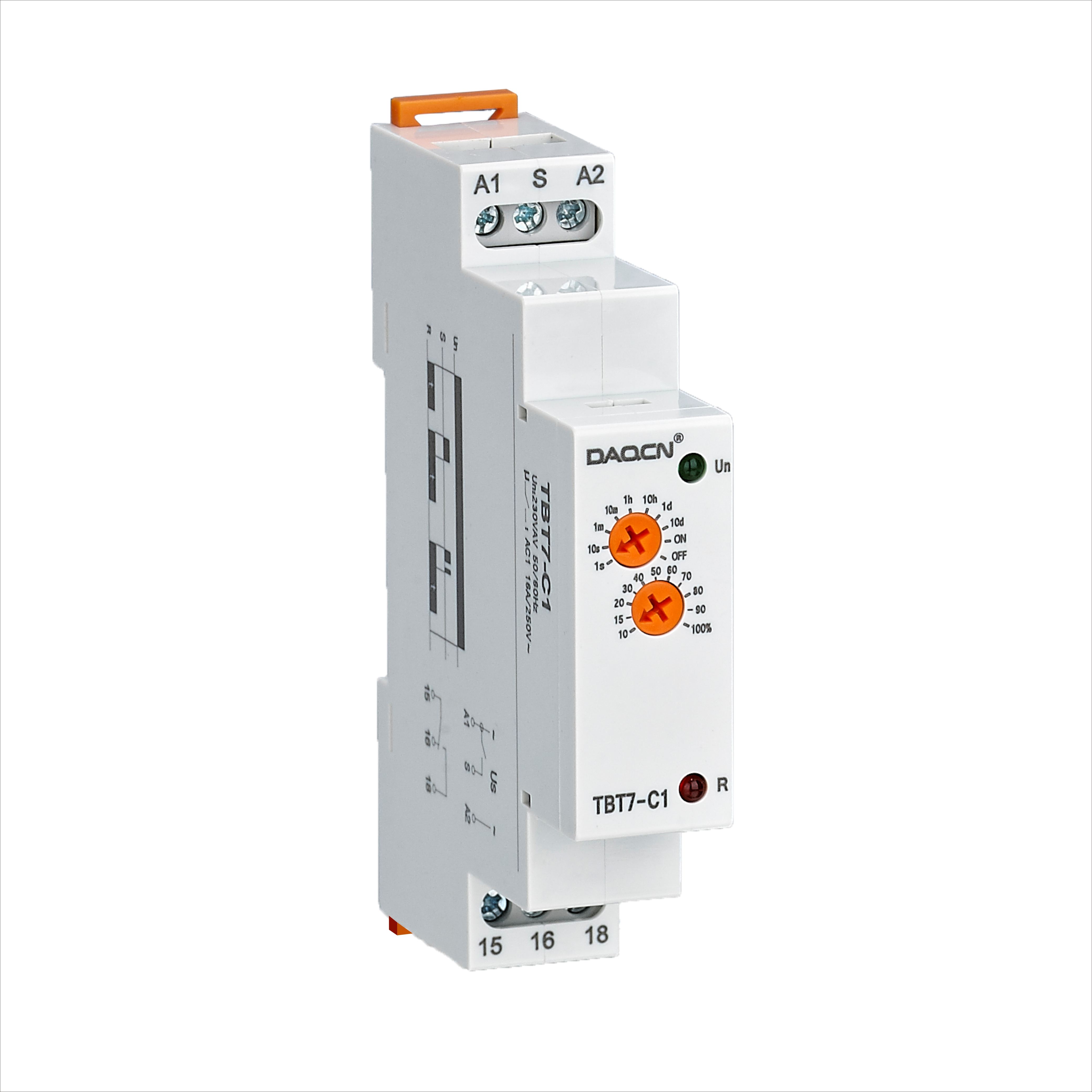

Uniwersalny przekaźnik czasowy z zasilaniem 24-240 V AC/DC zapewniający kompatybilność napięciową na całym świecie
| Miejsce pochodzenia | Chiny |
| Nazwa marki | DAQCN |
| Numer modelu | TBT7-B2/C2 |
| Certyfikacja | CE, ROHS, IEC, TUV, ISO9001 |
| Szczegóły opakowania | Standardowe tekturowe pudełko faliste lub niestandardowe według Twoich życzeń |
| Czas dostawy | 1-2 tygodnie w zależności od ilości |
- Przegląd
- Polecane produkty
Szybki szczegół:
1. timer rele
2. Opóźnienie włączania lub wyłączania obwodu, na przykład kontrola czasu załączenia elementu grzejnego, czasu pracy pompy wodnej oraz opóźnienia wyłączenia wentylatora.
| Numer przedmiotu | TBT7-B1/C1/TBT7-B2/C2 |
| Funkcja | B: Opóźnienie włączenia; C: Opóźnienie wyłączenia |
| Zaciski zasilania | A1-A2 |
| Zakres napięcia | AC/DC 12-240V (50-60 Hz) |
| Obciążenie | AC 0,09-3 VA / DC 0,05-1,7 W |
| Zakres napięcia | AC 230V (50-60 Hz) |
| Napęd wejściowy | AC maks. 6 VA / 1,3 W / AC maks. 6 VA / 1,9 W |
| Dopuszczalne odchylenie napięcia zasilania | -15%;+10% |
| Wskazanie zasilania | zielone LED |
| Zakresy czasu | 0,1 s – 10 dni, ON, OFF |
| Ustawienie czasu | potencjometr |
| Odchylenie czasowe | ustawienie mechaniczne 10% |
| Wyjście | 1×SPDT/2×SPDT |
| Obecny rating | 1×16A(AC1)/2×16A(AC1) |
| Włókno przełącznikowe | 250 VAC/24 VDC |
| Wskazanie wyjścia | czerwona dioda LED |
Opis:
Przekaźniki czasowe serii TBT7: precyzja, uniwersalność i niezawodna wydajność w sterowaniu przemysłowym
Przekaźniki czasowe serii TBT7 to szczytowe osiągnięcie pod względem niezawodności i elastyczności w rozwiązaniach czasowych dla przemysłu. Zaprojektowane z myślą o spełnieniu surowych wymagań współczesnych systemów automatyzacji i sterowania, te przekaźniki oferują wyjątkową dokładność w niezrównanym zakresie czasu – od ułamka sekundy do kilku dni. Modele TBT7-B1/C1 oraz TBT7-B2/C2 zapewniają dwie podstawowe funkcje czasowe – opóźnienie włączenia (B) i opóźnienie wyłączenia (C), odpowiadając na różnorodne potrzeby aplikacyjne. Wykonane zgodnie ze standardami międzynarodowymi, w tym EN61812-1, seria TBT7 została zaprojektowana tak, aby łatwo integrować się i zapewniać długotrwałą pracę bez konieczności konserwacji w różnych i trudnych warunkach środowiskowych.
Niepoddająca się porównaniom uniwersalność w dziedzinie czasu i sterowania
Główną zaletą serii TBT7 jest jej wyjątkowa uniwersalność. Dostępne funkcje Opóźnienie WŁ i Opóźnienie WY pozwalają inżynierom konfigurować przekaźnik do zadań takich jak miękkie uruchamianie silników, sterowanie taśmami przenośnymi, zarządzanie oświetleniem oraz cykle sterowania pompami. Zakresy czasowe są niezwykle szerokie – od 0,1 sekundy do 10 dni, a nawet obejmują ustawienia natychmiastowego WŁ i WY. Dzięki temu dużemu zakresowi programowalności urządzenie stanowi pojedyncze rozwiązanie zarówno dla aplikacji wymagających krótkich, precyzyjnych interwałów, jak i cykli długotrwałych. Ustawienie czasu odbywa się za pomocą przyjaznego użytkownikowi potencjometru, umożliwiającego intuicyjną regulację bez konieczności stosowania skomplikowanych narzędzi programistycznych.
Precyzja techniczna i stabilność pracy
Precyzja ma pierwszorzędne znaczenie w zastosowaniach czasowych, a model TBT7 spełnia te wymagania dzięki doskonałym parametrom technicznym. Odchylenie czasu wynosi zaledwie 10% wartości ustawienia mechanicznego, podczas gdy dokładność powtarzalności to imponujące 0,2% wartości zadanej, zapewniając spójną i niezawodną pracę cykl za cyklem. Co więcej, przekaźnik zachowuje tę precyzję przy zmieniających się temperaturach, charakteryzując się niskim współczynnikiem temperaturowym wynoszącym zaledwie 0,05%/°C (przy temperaturze odniesienia 20°C). Tolerancja napięcia zasilania w zakresie -15% do +10% gwarantuje stabilną pracę nawet przy niewielkich wahaniach sieci, co czyni go odpowiednim dla regionów o niestabilnym zasilaniu.
Solidna konstrukcja elektryczna i mechaniczna
Wykonany z myślą o trwałości, model TBT7 cechuje się odpornymi stykami wyjściowymi. Modele oferują jeden lub dwa jednobiegunowe przełączniki dwustanowe (SPDT), z których każdy charakteryzuje się wysokim prądem znamionowym 16 A (AC1) przy napięciu przełączania 250 V AC lub 24 V DC. Dzięki temu przekaźnik może bezpośrednio sterować stycznikami, zaworami elektromagnetycznymi oraz silnikami o średniej mocy. Żywotność mechaniczna wynosi 1 x 10^7 cykli, a żywotność elektryczna (w warunkach AC1) to 1 x 10^5 cykli, co podkreśla jego długotrwałość. Szybki czas powrotu poniżej 200 ms zapewnia krótkie czasy cyklu w aplikacjach o szybkim przełączaniu.
Uniwersalna integracja i przyjazne dla użytkownika funkcje
Łatwość integracji jest kluczowym założeniem projektowym. Przekaźnik TBT7 pracuje w szerokim, uniwersalnym zakresie napięcia zasilania AC/DC 12–240 V (50–60 Hz), co eliminuje konieczność stosowania różnych modeli dla poszczególnych napięć sterujących. Niskie obciążenie (AC 0,09–3 VA / DC 0,05–1,7 W) czyni go rozwiązaniem energooszczędnym. Aby zapewnić natychmiastowy status pracy, przekaźnik wyposażony jest w zieloną diodę LED sygnalizującą zasilanie oraz czerwoną diodę LED potwierdzającą przełączenie wyjścia. Ma kompaktowe wymiary (95,5 x 18 x 64 mm), umożliwiające gęste montowanie na standardowych szynach DIN (EN/IEC 60715) w dowolnej pozycji pracy. Przekaźnik charakteryzuje się stopniem ochrony przedniego panelu IP40 oraz zacisków IP20, co chroni go przed pyłem i przypadkowym dotknięciem. Jest przeznaczony do kategorii przepięć III oraz stopnia zanieczyszczenia 2, dzięki czemu nadaje się do większości przemysłowych i komercyjnych środowisk elektrycznych.
Podsumowując, przekaźnik czasowy serii TBT7 to kompleksowe, wysokowydajne rozwiązanie dla inżynierów i integratorów systemów wymagających niezawodnego, dokładnego i uniwersalnego elementu czasowego. Kombinacja szerokiego zakresu napięć, obszernych ustawień czasowych, precyzyjnej pracy oraz solidnej konstrukcji czyni go niezbędnym komponentem w każdej szafie sterowniczej.
Zastosowania:
- Nadaje się do zastosowań, w których znane są funkcje i wymagania czasowe.
- Przełącznik czasowy, możliwy do zastosowania do opóźnienia pracy pompy po włączeniu ogrzewania, wyłączania wentylatorów.
Cechy funkcji
- Przekaźnik jednofunkcyjny z możliwością ustawienia czasu za pomocą potencjometru.
- Wybór dwóch funkcji:
B: Opóźnienie WŁĄCZENIA C: Opóźnienie WYŁĄCZENIA
- Skala czasu 0,1 s – 10 dni podzielona na 10 zakresów.
- Stan przekaźnika sygnalizowany jest diodą LED.
- JEDEN MODUŁ, montaż na szynę DIN.
Specyfikacje:
| Parametry techniczne | TBT7-B1/C1 | TBT7-B2/C2 | |
| Funkcja | B: opóźnienie WŁ | C: opóźnienie WYŁ | |
| Zaciski zasilania | A1-A2 | ||
| Zakres napięcia | AC/DC 12-240 V (50-60 Hz) | ||
| Obciążenie | AC 0,09-3 VA / DC 0,05-1,7 W | ||
| Zakres napięcia | AC 230 V (50-60 Hz) | ||
| Napęd wejściowy | AC maks. 6 VA / 1,3 W | AC maks. 6 VA / 1,9 W | |
| Dopuszczalne odchylenie napięcia zasilania | -15%;+10% | ||
| Wskazanie zasilania | zielone LED | ||
| Zakresy czasu | 0,1 s – 10 dni, ON, OFF | ||
| Ustawienie czasu | potencjometr | ||
| Odchylenie czasowe | ustawienie mechaniczne 10% | ||
| Dokładność powtarzalności | stabilność wartości zadanej 0,2% | ||
| Współczynnik temperatury | 0,05%/°C, przy =20°C (0,05%°F = przy 68°F) | ||
| Wyjście | 1xSPDT | 2xSPDT | |
| Obecny rating | 1x16A(AC1) | 2x16A(AC1) | |
| Włókno przełącznikowe | 250 VAC/24 VDC | ||
| Minimalna zdolność łączeniowa prądu stałego | 500 mW | ||
| Wskazanie wyjścia | czerwona dioda LED | ||
| Życie mechaniczne | 1x10^7 | ||
| Żywotność elektryczna (AC1) | 1x10^5 | ||
| Czas resetowania | maks. 200 ms | ||
| Temperatura pracy | -20℃ do +55℃ (-4°F do 131°F) | ||
| Temperatura przechowywania | -35℃ do +75℃ (-31°F do 167°F) | ||
| Montaż/szyna DIN | Szyna DIN EN/IEC 60715 | ||
| Stopień ochrony | IP40 dla panelu czołowego/zaciski IP20 | ||
| Położenie pracy | jakiekolwiek | ||
| Kategoria przepięć | Iii. | ||
| Stopień zanieczyszczeń | 2 | ||
| Maks. przekrój kabla (mm²) | przewód bez połączeń max. 1×2,5 lub 2×1,5 / z końcówką max. 1×2,5 (AWG 12) | ||
| Wymiary | 95,5*18*64 mm | ||
| Standard | EN61812-1, IEC6947-5-1 | ||
| Waga | 1*SPDT:W240 62g | 1*SPDT:W240 83g | |
