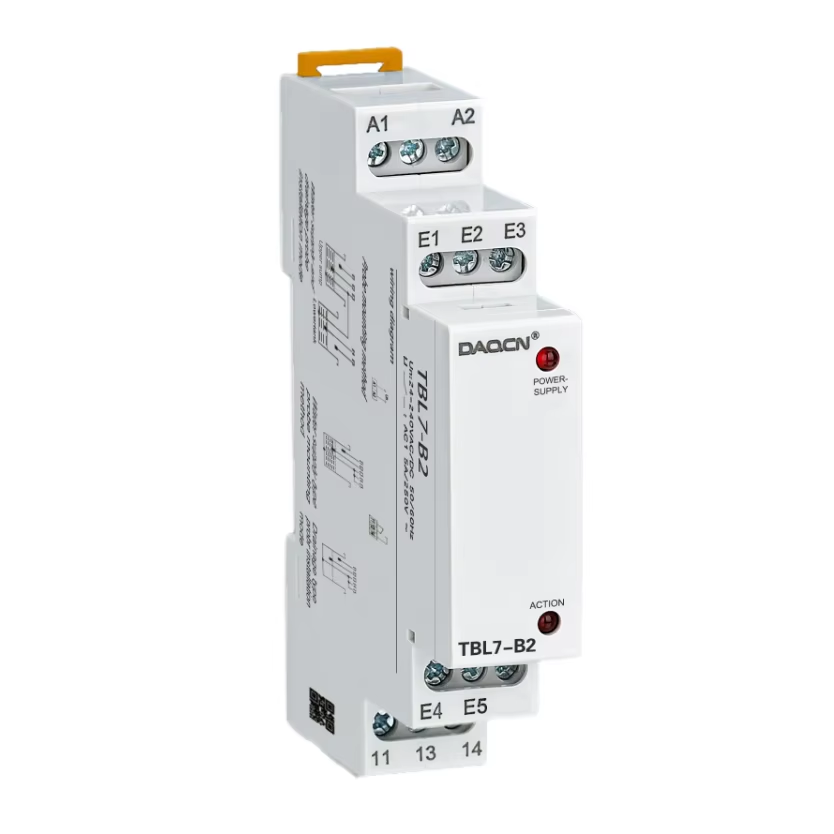

DAQCN مفتاح عوامة لمستوى السوائل، وحدة تحكم أوتوماتيكية بالكامل في مستوى السوائل، وحدة تحكم في مستوى الماء، مفتاح مستوى السوائل

التفاصيل السريعة:

1. وحدة تحكم بالمستوى، مفتاح مستوى

2. للتحكم في مياه نقية عادية أو مياه الصرف الصحي

وصف:

متحكم مستوى السوائل TBL7-B1: الحارس الدقيق لإدارة السوائل بشكل موثوق وآمن

في البيئة الواسعة للصناعات التحويلية، ومعالجة المياه، والزراعة، وإدارة المباني، يُعد التحكم الدقيق والموثوق بمستوى السوائل متطلبًا تشغيليًا أساسيًا. فبدءًا من منع تسرب الخزانات وتشغيل المضخات بدون سائل، وحتى ضمان الجرعات الدقيقة والحفاظ على مستويات الخزانات، تتراوح عواقب الفشل بين الانسكابات المكلفة وتلف المعدات وحتى توقف العملية بالكامل. وعلى الرغم من شيوع المفاتيح العائمة الميكانيكية التقليدية، إلا أنها عرضة للتآكل الميكانيكي والتلوث ومحدودة المرونة. ويمثل متحكم مستوى السوائل TBL7-B1 تقدمًا تقنيًا كبيرًا، حيث يوفر حلاً إلكترونيًا خاليًا من الأجزاء المتحركة ويستند إلى الأقطاب الكهربائية لاكتشاف وتحكّم قوي وخالي من الصيانة في مستويات السوائل. هذا الجهاز الإلكتروني المتطور مرحل يعمل كواجهة ذكية بين مجسات التوصيلية البسيطة ومعدات التعامل مع السوائل الحرجة، حيث يوفر طريقة موثوقة ودقيقة وآمنة لأتمتة أنظمة إدارة السوائل بسهولة لا تضاهى من حيث الدمج والمتانة.

استشعار متقدم قائم على الأقطاب: البساطة تلتقي بالموثوقية

تتمثل صميم وظيفة جهاز TBL7-B1 في استخدامه لتقنية الاستشعار القائمة على التوصيلية عبر أقطاب خارجية. تتضمن هذه الطريقة وضع أقطاب معزولة عند نقاط المستوى المرتفعة و/أو المنخفضة المطلوبة داخل الخزان أو البيارة. يقوم المحكم بتطبيق إشارة تيار متردد آمنة ومنخفضة الطاقة بين هذه الأقطاب. وعندما يرتفع السائل ليصل إلى الأقطاب ويلامسها، فإنه يُكمل الدائرة الكهربائية، ما يُرسل إشارةً إلى المحكم لتغيير حالة مرحل الإخراج الخاص به. توفر هذه المبدأ مزايا واضحة مقارنة بالبدائل الميكانيكية: فلا توجد أجزاء متحركة يمكن أن تتوقف أو تتآكل، كما أنه لا يتأثر بالمشكلات الناتجة عن الرواسب أو السوائل اللزجة التي قد تعطل عوامات القياس، ويمكن تغيير نقاط الضبط ببساطة عن طريق إعادة تحديد مواقع الأقطاب، مما يوفر قابلية ضبط لا نهائية دون الحاجة إلى فتح لوحة التحكم.

تم تصميمه للسلامة وسلامة الإشارة

يُعد السلامة مصدر قلق بالغ الأهمية في أي نظام إلكتروني للتحكم في المستوى، خاصةً عند غمر الأقطاب الكهربائية في سوائل قد تكون موصلة. تم تصميم جهاز TBL7-B1 بعناية فائقة لاستبعاد المخاطر.

· إشارة آمنة بطبيعتها: يستخدم الجهاز إشارة تيار متردد منخفضة الطاقة جدًا للكشف، بأقصى جهد بين القطبين قدره 10 فولت تيار متردد والتيار بين القطبين أقل من 0.1 مللي أمبير. ويمنع هذا التصميم الآمن بطبيعته أي خطر من حدوث شرارات كهربائية أو تحليل كهربائي أو تآكل عند أطراف المجس، مما يجعله مناسبًا للاستخدام مع مجموعة واسعة من السوائل وفي البيئات التي قد تكون خطرة.

· مقاومة تامة للضوضاء وقدرة على العمل لمسافات طويلة: يوفر إشارة استشعار التيار المتردد مقاومة ممتازة لتأثيرات الاستقطاب والتأثيرات الإلكتروليتية التي قد تؤثر على أنظمة التيار المستمر. علاوة على ذلك، يدعم المتحكم طول كابل أقصى كبير يصل إلى 100 متر بينه وبين أقطاب الاستشعار. وهذا يسمح بتثبيت وحدة التحكم عن بعد داخل خزانة كهربائية محمية بينما تكون المجسات بعيدة في الخزانات أو الحفر أو الخزانات الخارجية، مما يبسط بشكل كبير تصميم النظام وسهولة الصيانة.

أداء قوي واستجابة سريعة ومتينة

مصمم للعمل المستمر في البيئات الصناعية، ويضمن جهاز TBL7-B1 تشغيلًا موثوقًا وعمر خدمة طويلًا.

· استجابة سريعة ومؤشر واضح: يتميز المتحكم بزمن استجابة أقصى سريع يبلغ 400 مللي ثانية، مما يضمن استجابة في الوقت المناسب لتغيرات ظروف المستوى. كما توفر صمام LED أحمر زاهٍ تأكيدًا بصريًا فوريًا لحالة المرحل الناتج (مشحون أو غير مشحون)، مما يسهل التشخيص السريع.

· واجهة تحكم موثوقة: يتم تزويد الوحدة بمرحل خرج من نوع 1 SPDT (قطب واحد ذو طرفي إلقاء) بتصنيف تيار 1 أمبير و250 فولت تيار متردد (AC1). هذا التلامس مناسب تمامًا للتشغيل المباشر للفائف الماسك الكهربائي (Contactor)، أو بدء تشغيل محرك مضخة صغيرة، أو مؤشر إنذار، مما يوفر اتصالاً قويًا وموثوقًا بين المنطق الاستشعاري والجهاز الميداني. صُمم المرحل ليكون طويل العمر بشكل استثنائي، حيث تبلغ حياته الميكانيكية 10 ملايين عملية، وحياته الكهربائية (AC1) مليون عملية.

التكامل العالمي والبناء الصناعي عالي الجودة

تم تصميم TBL7-B1 لدمجه السلس في أي هيكل تحكم، وهو يوفر مرونة وقدرة تحمل استثنائية.

· مصدر طاقة عالمي: يقبل نطاق جهد تحكم واسع تيارًا مترددًا/مستمرًا من 24 إلى 240 فولت عند 50/60 هرتز، مع تسامح تشغيلي يتراوح بين -15٪ و+10٪. تعني هذه التوافقية العالمية أنه يمكن استخدام نموذج واحد فقط في لوحات تحكم تعمل بأنظمة PLC بجهد 24 فولت تيار مستمر، أو دوائر تحكم بـ110 فولت تيار متردد، أو شبكة كهرباء رئيسية بـ240 فولت تيار متردد، مما يبسط بشكل كبير إدارة المخزون والتركيب.

· تصميم صغير الحجم ومتين: يتميز المتحكم بأبعاد صغيرة تبلغ 95.5 × 18 × 64 مم، مما يسهل تركيبه على سكك دين قياسية بعرض 35 مم (EN/IEC 60715). ويمكن تركيبه في أي وضعية، ويقبل أسلاكًا صلبة بقطر يصل إلى 2.5 مم ² . وبفضل درجة حماية IP20 وتصميمه المتوافق مع درجة تلوث 2، فهو مصمم للعمل في بيئة الأغلفة الصناعية القياسية. كما يعمل بكفاءة وموثوقية ضمن مدى حرارة تشغيل يتراوح بين -20 °مئوية إلى +55 °ج.

التطبيقات الحرجة عبر مختلف الصناعات

إن مرونة وموثوقية وحدة TBL7-B1 تجعلها حلاً مثاليًا للعديد من سيناريوهات التحكم في المستوى:

· إدارة المياه والصرف الصحي: التحكم في مضخات الصرف في محطات الرفع، وإدارة دورات الملء/التصريف في خزانات المعالجة، ومنع التدفق الزائد في أجهزة الترسيب أو خزانات التخزين.

· التحكم في العمليات الصناعية: الحفاظ على مستويات المواد الكيميائية في أحواض النقش أو الطلاء، والتحكم في مستويات سوائل التبريد في مراكز التشغيل، وإدارة خزانات التشحيم.

· المباني التجارية والسكنية: أتمتة مضخات إمداد المياه المنزلية، والتحكم في مضخات المكثفات في أنظمة تكييف الهواء والتهوية، وإدارة مستويات المياه في النوافير الزخرفية أو حمامات السباحة.

· الزراعة والري: مراقبة والتحكم في مستويات المياه في خزانات التخزين، والأحواض، ومستودعات إمداد الري.

الخلاصة:

الحل الذكي الذي لا يحتاج إلى إعادة ضبط للتحكم في السوائل

يُعد جهاز التحكم في مستوى السوائل TBL7-B1 تطوراً يتجاوز قيود الطرق الميكانيكية التقليدية، حيث يقدم نهجًا أكثر ذكاءً وأمانًا وموثوقية في إدارة السوائل. ومن خلال استخدام تقنية استشعار كهربائية آمنة مع مخرجات ريلاي صناعية قوية، فإنه يوفر مزيجًا مثاليًا من البساطة والدقة والمتانة. وتتيح له توافقه العالمي مع مصدر الطاقة وقدرته على الاستشعار عن بعد وتصميمه المدمج المناسب للسكة القياسية (DIN-rail) أن يندمج بسهولة كبيرة مع الأنظمة الجديدة والقائمة على حد سواء. بالنسبة لمديري المرافق، فإنه يقلل من مشكلات الصيانة ويمنع الحوادث المتعلقة بالسوائل والتي قد تكون مكلفة. أما بالنسبة لمهندسي دمج الأنظمة، فإنه يُعد مكونًا موحدًا وموثوقًا يبسّط عملية التصميم ويضمن أداءً ثابتًا. وفي المهمة الأساسية المتمثلة في إدارة السوائل، يقف TBL7-B1 كحارس إلكتروني يقظ وثابت. —يضمن دائمًا الحفاظ على المستويات الصحيحة، وحماية المضخات باستمرار، وسير العمليات بسلاسة.

التطبيقات:

TBL7-B1 للتحكم في المياه العادية النظيفة أو مياه الصرف الصحي، مثل خزانات المياه، وبرك المياه، وحوض المياه إلخ.
