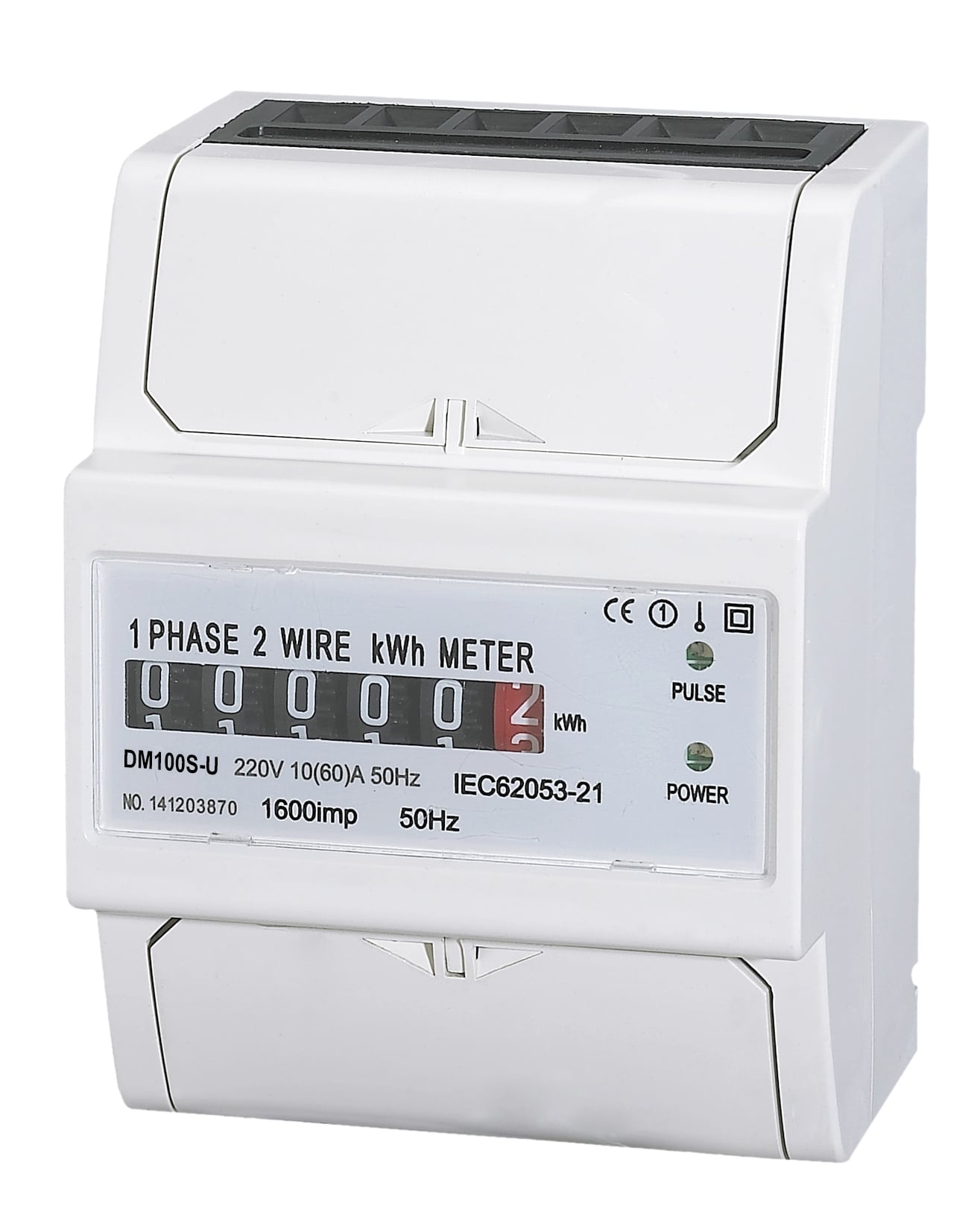

عداد كهربائي للكيلوواط ساعة من طور واحد من شركة DAQCN، بجهد تشغيل ٢٢٠ فولت تيار متردد أو ١١٠ فولت تيار متردد، مُركَّب على سكة التثبيت القياسية (Din Rail)

التفاصيل السريعة:

1. عداد الكيلوواط ساعي، عداد إلكتروني، عداد كهرباء

2. يمكنه قياس استهلاك الطاقة الفعالة بدقةٍ مباشرةً من شبكة التيار المتناوب أحادية الطور عند تردد ٥٠ هرتز أو ٦٠ هرتز.

الموديل	الدقة	مرجع الجهد (فولت)	التيار المواصفات (A)	البدء التيار (أ)	العزل الأداء
DM100S-U	الفئة 1	127V 230V	5(30),10(60) 5(100),5(200)	0.02 0.04 0.08	جهد تيار متناوب ٤ كيلوفولت لمدة دقيقة واحدة، منحنى موجة ١,٢/٥٠ مايكروثانية جهد نبضي ٦ كيلوفولت

وصف:

الطراز DM100S-U: ذروة الدقة والتنوع في قياس الطاقة الكهربائية

في المشهد المعاصر للإنتاج الصناعي والعمليات التجارية وإدارة البنية التحتية على نطاق واسع، لم تعد الكهرباء مجرد خدمةٍ بل أصبحت مُدخلًا حيويًّا يمكن قياسه بدقةٍ مباشرةً، ومرتبطًا ارتباطًا وثيقًا بتكاليف التشغيل وأهداف الاستدامة والربحية. ويُشكِّل القدرةُ على قياس هذا الاستهلاك بدقةٍ لا تتهاون، وحساسيةٍ استثنائيةٍ، وموثوقيةٍ عاليةٍ حجر الزاوية في الإدارة الفعَّالة للطاقة. ويتجلَّى عداد الطاقة DM100S-U كحلٍّ نهائيٍّ صُمِّم خصيصًا لتحقيق هذه الغاية الدقيقة. فهو يمثل معيارًا جديدًا في تقنيات القياس الدقيق، حيث يجمع بين دقة قياسية من الفئة ١ (Class 1) وتيار بدء تشغيل منخفضٍ رائدٍ في القطاع، ومدى غير مسبوق من مواصفات التيار. وقد صُمِّم هذا العداد للاستخدام في أكثر التطبيقات طلبًاً، بدءًا من القياس الفرعي الدقيق في المرافق الشاسعة ووصولًا إلى رصد الأحمال الفردية الكبيرة، ليحوِّل تدفق الطاقة الكهربائية إلى بياناتٍ قاطعةٍ وقابلةٍ للتنفيذ، مما يمكِّن صانعي القرار من اتخاذ قراراتٍ مستنيرةٍ، ويوفِّر تحكُّمًا ماليًّا دقيقًا.

دقة قياسية لا مثيل لها: أساس البيانات الموثوقة

تمت شهادة عداد DM100S-U وفقًا لدقة الفئة ١ وفقًا للمعايير الدولية مثل IEC 62053-21. وهذه التصنيفية ليست مجرد مواصفة فنية، بل هي ضمانٌ للنزاهة والموثوقية. فهي تدل على أن خطأ القياس الخاص بالعداد يبقى ضمن حدٍّ صارم قدره ±١٪ عبر كامل نطاق تشغيله، وذلك في ظل ظروف المرجع المُعرَّفة. ومن الناحية العملية، فإن هذا المستوى من الدقة لا يقبل التنازل عنه في التطبيقات التي تعتمد فيها المعاملات المالية أو توزيع التكاليف أو الامتثال التنظيمي على بيانات دقيقة جدًّا عن الطاقة. سواء أكان ذلك للتحقق من إنتاج صفائف الألواح الشمسية المركَّبة على أسطح المباني من أجل استحقاق التعريفات الخاصة بالتغذية إلى الشبكة، أو لإصدار فواتير دقيقة لعدة مستأجرين في مجمَّع تجاري، أو لإجراء تدقيقٍ تفصيليٍّ لكفاءة خط إنتاج، فإن البيانات التي يقدِّمها عداد DM100S-U تتمتَّع بمصداقية مطلقة. وتستند هذه الثقة إلى نواة رقمية متطوِّرة لقياس الطاقة، تعتمد على أخذ عيِّنات عالية السرعة وخوارزميات متقدِّمة لحساب الطاقة الفعَّالة (كيلوواط ساعة) بدقة، حتى في وجود الأحمال المعقَّدة وغير الخطية التي تتميز بها المعدات الإلكترونية الحديثة.

حساسية استثنائية ونطاق قياس غير عادي

يتمثل أحد أبرز ميزات عداد DM100S-U في قدرته على تسجيل الطيف الكامل لاستهلاك الطاقة، بدءًا من أصغر حمل كهربائي خفي (Phantom Load) وصولًا إلى ذروة الطلب التشغيلي.

• تيار البدء الرائد في القطاع: يتمتّع العداد بتيار بدء منخفض جدًّا يصل إلى ٠٫٠٢ أمنبير (للموديل ذي السعة ٥(٣٠) أمبير، بينما تبلغ قيمته ٠٫٠٤ أمبير و٠٫٠٨ أمبير للموديلات ذات السعات الأعلى). وتُعتبر هذه الحساسية الاستثنائية سببًا في تمكّن العداد من اكتشاف استهلاك الطاقة بدقة من المعدات العاملة في وضع الاستعداد (Standby Mode)، أو وحدات التحكم الصغيرة، أو مبدّلات الشبكة (Network Switches)، أو أي جهاز آخر يستهلك طاقةً ضئيلةً جدًّا. وهذه القدرة بالغة الأهمية لإدارة الطاقة الشاملة، إذ تكشف مصادر الهدر الخفية التي لا يمكن لعدادات أقل حساسية اكتشافها، وتوفر قاعدة بيانات دقيقة وواقعية لمستويات الاستهلاك.
• سعة تيار فريدة من نوعها ومرونة استثنائية: يتوفر مقياس التيار من سلسلة DM100S-U بعدة تكوينات متعددة الاستخدامات: ٥(٣٠)أ، و١٠(٦٠)أ، و٥(١٠٠)أ، و٥(٢٠٠)أ. وتشير هذه الترميزات إلى قدرة عالية على التحميل الزائد؛ فعلى سبيل المثال، يحافظ النموذج ٥(٢٠٠)أ على دقة ممتازة عند تيار أساسي قدره ٥ أمبير، مع قياس موثوق للتيار حتى ٢٠٠ أمبير. وتُمكِّن هذه المدى الديناميكي الواسع مقياس التيار DM100S من التكيُّف الفريد مع مختلف الظروف. ويمكن تركيبه مباشرةً على دائرة كهربائية ذات أحمال متغيرة بشدة — مثل ماكينة مزودة بمحركات كبيرة تتوقف وتبدأ تشغيلها بشكل دوري — دون الحاجة إلى محولات تيار خارجية (CTs). وهذا يبسِّط عملية التركيب، ويقلل التكلفة الإجمالية للنظام، ويقضي على نقطة محتملة لحدوث خطأ في القياس.

هندسة متينة تضمن السلامة والموثوقية على المدى الطويل

صُمِّم مقياس التيار DM100S ليؤدي وظيفته باستقرارٍ لا يتزعزع في بيئات متنوعة ومشحونة كهربائيًّا، مع إعطاء الأولوية في تصميمه للصلابة والسلامة.

• عزل متفوق ومقاومة فائقة للذروات الكهربائية: خضعت بنية العداد لاختبارات تثبت قدرته على التحمل أمام الإجهادات الكهربائية الشديدة. ويتم التحقق من سلامة عزله عبر تحمله جهد تيار متناوب مقداره ٤ كيلوفولت لمدة دقيقة كاملة، مما يضمن عزلًا آمنًا. وبشكل بالغ الأهمية، يوفر العداد حماية قوية ضد اضطرابات التيار الكهربائي الواقعية، وهو ما أُثبت بقدرته على اجتياز اختبار جهد النبضة ذي الموجة ١,٢/٥٠ ميكروثانية عند مستوى ٦ كيلوفولت. ويُحاكي هذا الاختبار تأثيرات الذروات الناتجة عن الصواعق أو الأحداث الكبيرة الناجمة عن تشغيل أو إيقاف الدوائر الكهربائية، ما يدل على قدرة العداد على الاستمرار في العمل بدقة عالية وحماية البيانات المخزَّنة فيه من التلف أو التحور بعد مثل هذه الأحداث العابرة.
• توافق عالمي مع مختلف مستويات الجهد: وبفضل جهدي المرجع ١٢٧ فولت و٢٣٠ فولت، يمكن تكييف عداد DM100S بسهولة مع أنظمة الطاقة أحادية الطور وثنائية الطور المنتشرة عالميًّا، مما يضمن تطبيقه الواسع عبر الشبكات الكهربائية المختلفة والأنواع المتعددة من التركيبات حسب المنطقة.

ميزات متقدمة لإدارة الطاقة الحديثة

وبالإضافة إلى القياس الأساسي، صُمّمت وحدة DM100S-U بحيث تندمج بسلاسة في نظم إدارة الطاقة الحديثة. وتتميز عادةً بشاشة LCD واضحة ومزودة بإضاءة خلفية، تقوم بالتنقل التلقائي بين المعايير الأساسية، ومنها: الطاقة الفعّالة التراكمية (كيلوواط·ساعة)، والقدرة اللحظية (كيلوواط)، والجهد، والتيار، ومعامل القدرة، والتردد. أما من حيث التكامل مع الأنظمة، فهي مزوَّدة عادةً بمخرج نبضي (واجهة S0) و/أو منفذ اتصال ثنائي الاتجاه مثل منفذ RS-485 الذي يدعم بروتوكولات مثل Modbus RTU. ويتيح ذلك الاتصال السلس لأنظمة إدارة المباني (BMS)، وبرامج إدارة الطاقة (EMS)، ومسجِّلات البيانات، وأنظمة الإشراف والتحكم الإشرافي (SCADA)، مما يمكِّن من المراقبة عن بُعد، وجمع البيانات تلقائيًّا، وإرسال التنبيهات الفورية، وتحليل أنماط الاستهلاك بدقة عالية.

التطبيقات الاستراتيجية لتحقيق تأثير أقصى

ويجمع جهاز DM100S-U بين الدقة والحساسية والقوة، ما يجعله الجهاز المفضَّل لمجموعة واسعة من التطبيقات الحرجة:

• القياس الصناعي الفرعي وتوزيع التكاليف: قياس استهلاك الطاقة بدقة لأنظمة خطوط الإنتاج المحددة، أو الآلات الكبيرة (مثل آلات حقن القوالب، والمضخّمات، والأفران الصناعية)، أو الأقسام الفردية لدعم برامج الكفاءة وتوزيع تكاليف المرافق بدقة.
• العقارات التجارية والمباني متعددة المستأجرين: توفير بيانات فوترة شفافة ودقيقة للمستأجرين في المكاتب أو المساحات التجارية أو الوحدات السكنية المشتركة. وتكمن حساسيته في ضمان احتساب حتى أصغر الأحمال في المناطق المشتركة.
• مراقبة أداء مشاريع الطاقة المتجددة: قياس إنتاج التيار المتناوب بدقة من أنظمة الطاقة الشمسية الكهروضوئية على نطاق تجاري أو من توربينات الرياح الصغيرة للتحقق من الأداء (نسبة الأداء)، والتنبؤ باحتياجات الصيانة، والتحقق من صحة اعتمادات الطاقة المتجددة (REC).
• إدارة مراكز البيانات والمرافق الحرجة: رصد فعالية استخدام الطاقة (PUE) على مستوى الرفوف أو الصفوف أو الغرف، وتتبع استهلاك الطاقة للبنية التحتية الداعمة الحرجة مثل أنظمة التبريد.
• قياس ثانوي للأدوات المستخدمة في المرافق وبحث الأحمال: يتم نشره في برامج إدارة الطلب، أو دراسات التعريفة، أو مراقبة محولات التوزيع لتحليل ملفات الأحمال والخسائر في النظام.

الخلاصة: الأداة الحاسمة للذكاء الطاقي القائم على البيانات

جهاز قياس الطاقة DM100S-U يتجاوز وظيفة جهاز القياس البسيط. وهو أداة متطورة لجمع البيانات صُمِّمت للمهنيين الذين يتطلبون أعلى مستوى من سلامة القياسات. وبتوفيره دقة من الفئة ١، وحساسيّة استثنائية للأحمال الضئيلة للغاية، ومدى قياسٍ مرن وعالي السعة ضمن حزمة متينة وقابلة للتواصل، فإنه يقدّم حلاً لا مثيل له لإدارة استهلاك الطاقة. إن الاستثمار في جهاز DM100S-U هو استثمارٌ في الرؤية والتحكم والتحسين. فهو يزوّد المستخدم ببيانات دقيقة وتفصيلية وموثوقة، وهي ضرورية لتقليل النفقات التشغيلية، وتعزيز الأداء البيئي المستدام، والتحقق من جدوى الاستثمارات المُنفَقة في تحسين الكفاءة، واتخاذ القرارات الاستراتيجية التي تعزّز الربحية الصافية. وفي سعي المؤسسات لتحقيق التميّز التشغيلي والمساءلة في استخدام الطاقة، يظل جهاز DM100S شريكًا لا غنى عنه.

التطبيقات:

الطراز DM100S-U، جهاز إلكتروني أحادي الطور مُركَّب على سكة التثبيت القياسية (DIN Rail) للطاقة الفعّالة عداد الطاقة هو نوعٌ جديد من عدادات الطاقة الفعّالة أحادية الطور وذات السلكين، ويستخدم تقنيات الميكروإلكترونيات والدوائر المتكاملة عالية التكثيف المستوردة، كما يوظِّف أحدث التقنيات الرقمية وتقنيات التركيب على السطح (SMT) وغيرها. ويتوافق العداد تمامًا مع المتطلبات الفنية ذات الصلة لعدادات الطاقة الفعّالة أحادية الطور من الفئة ١، المحددة في المعيار الدولي IEC 62053-21. ويمكنه قياس استهلاك الطاقة الفعّالة بدقةٍ مباشرةً من شبكة التيار المتناوب أحادية الطور بتردد ٥٠ هرتز أو ٦٠ هرتز، ويُظهر إجمالي استهلاك الطاقة عبر مسجل نبضي من نوع المحرك الخطوي. وله الخصائص التالية: موثوقية عالية، وحجم صغير، ووزن خفيف، ومظهر جذّاب وأنيق، وسهولة في التركيب، وغيرها. وقد حصل هذا العداد بالفعل على شهادة براءة اختراع من المكتب الصيني الوطني للملكية الفكرية في الوقت الراهن. رقم شهادة البراءة: ZL 2013 3 0556103.2، بينما لا تزال شهادات البراءة الخاصة بأي دولة أخرى قيد التقييم.
