مرحل DAQCN MY2 للأغراض العامة 12 فولت 220 فولت - السعر

التفاصيل السريعة:

١. التحكم مرحل ، مرحل وسيط

٢. التحكم في الأحمال ذات التيار العالي باستخدام إشارات تيار منخفض، أو نقل الإشارات وعزلها بين دوائر مختلفة

وصف:

مرحل كهرومغناطيسي صغير متعدد الاستخدامات: صغير الحجم، متعدد الاستخدامات، ومصمم للتبديل الدقيق

في عالم أنظمة التحكم الصناعية ومعدات الأتمتة والأجهزة الإلكترونية الواسع والمعقد، يظل المرحل الكهرومغناطيسي مكونًا لا غنى عنه. فهو بمثابة حلقة الوصل الأساسية بين إشارات التحكم منخفضة الطاقة والأحمال عالية الطاقة، مما يتيح تبديلًا آمنًا وموثوقًا وفعالًا في تطبيقات لا حصر لها. صُمم المرحل الكهرومغناطيسي العالمي الصغير، المتوفر بتكوينات تلامس 2Z و3Z و4Z، لتقديم أداء استثنائي في تصميم صغير الحجم. بفضل خيارات التوصيل المزدوجة (لوحة الدوائر المطبوعة والمقبس)، ونطاق واسع من فولتيات ملفات التيار المتردد والتيار المستمر، والمواصفات الكهربائية القوية، توفر هذه السلسلة من المرحلات للمهندسين ومصنعي اللوحات وفنيي الصيانة حلًا متعدد الاستخدامات وموثوقًا به لمهام التبديل المتنوعة.

تكوينات اتصال مرنة لتلبية متطلبات الأحمال المتنوعة

يتم توفير المرحل بترتيبات اتصال متعددة لتناسب احتياجات التطبيقات المختلفة، ولكل منها قدرات اتصال مصنفة بعناية.

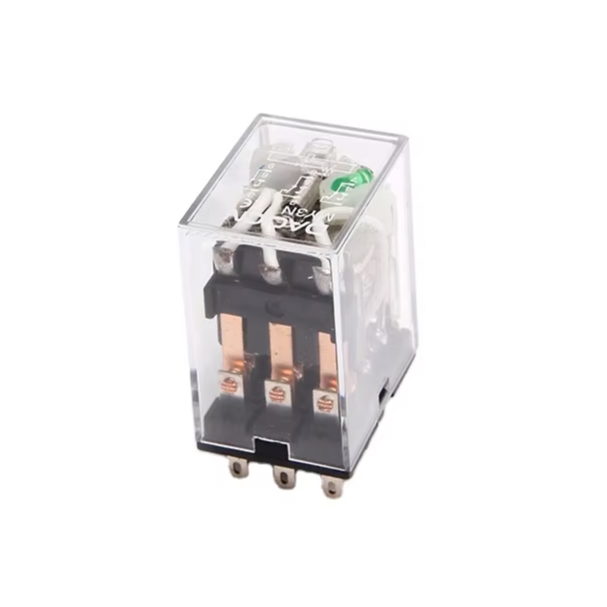

• تكوينات 2Z و3Z (DPDT و3PDT): توفر هذه الإصدارات اثنين أو ثلاثة ملامسات تحويل مستقلة، كل منها مصمم لتحمل تيار 5 أمبير عند 220 فولت تيار متردد. هذه السعة مثالية لتشغيل الأحمال متوسطة الطاقة مثل ملفات الموصلات، والصمامات اللولبية، والمحركات الصغيرة، وعناصر التسخين، ودوائر المؤشرات. يضمن تصنيف 5 أمبير أداءً موثوقًا في البيئات الصناعية التي تشهد تيارات بدء تشغيل معتدلة.

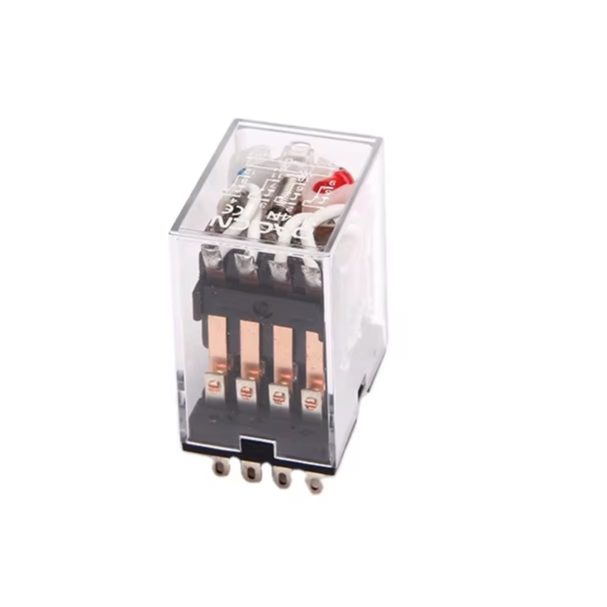

• تكوين 4Z (4PDT): يوفر هذا النوع أربعة نقاط تحويل مستقلة، كل منها مصمم لتحمل تيار 3 أمبير عند جهد 220 فولت تيار متردد أو 30 فولت تيار مستمر. على الرغم من انخفاض سعة التيار قليلاً، إلا أن إصدار 4Z يوفر كثافة دوائر استثنائية، مما يسمح لمرحل واحد بالتحكم في دوائر متعددة في وقت واحد. إنه مثالي لأنظمة التعشيق المنطقي المعقدة، وتسلسل الدوائر المتعددة، وتوجيه الإشارات في معدات الاختبار، والتطبيقات التي تتطلب توفير المساحة.

تتميز جميع التكوينات بمقاومة تلامس منخفضة تبلغ ≤50 ملي أوم (تم قياسها عند 1 أمبير، 6 فولت تيار مستمر). تقلل هذه المقاومة المنخفضة من فقد الطاقة وتوليد الحرارة عند سطح التلامس، مما يساهم في الموثوقية على المدى الطويل وكفاءة الطاقة، خاصة في عمليات التشغيل المستمر أو ذات دورات التشغيل العالية.

عزل متفوق وقوة عزل كهربائي عالية لتشغيل آمن

تُعدّ السلامة والعزل الكهربائي من أهمّ العناصر في أيّ نظام تحكّم، وقد صُمّم هذا المرحل وفقًا لأعلى المعايير. فهو يتميّز بمقاومة عزل تبلغ 500 ميجا أوم عند 500 فولت تيار متردد، ممّا يضمن عزلًا فعّالًا بين الملفّ والملامسات، وكذلك بين مجموعات الملامسات المستقلة. تمنع هذه المقاومة العالية تسرّب التيارات وتحافظ على سلامة الإشارة في البيئات الإلكترونية الحساسة.

وتُظهر تصنيفات قوة العزل الكهربائي أيضًا متانتها الصناعية الممتازة:

· بين الملف والموصلات (BCC): يتحمل 1500 فولت تيار متردد لمدة دقيقة واحدة، مما يضمن الفصل الآمن بين دائرة التحكم ذات الجهد المنخفض ودائرة الحمل المحولة.

· بين نقاط التلامس المفتوحة (BOC): يتحمل 1000 فولت تيار متردد لمدة دقيقة واحدة، مما يضمن أن نقاط التلامس يمكنها قطع الدائرة بأمان دون حدوث شرارة أو انهيار عندما تكون في حالة الفتح.

· بين مجموعات التلامس (COC): يتحمل 1500 فولت تيار متردد لمدة دقيقة واحدة، مما يوفر عزلًا ممتازًا بين مجموعات التلامس المستقلة في التكوينات متعددة الأقطاب.

هذه التصنيفات الصارمة للعزل الكهربائي تجعل المرحل مناسبًا للاستخدام في التطبيقات التي تتطلب عزلًا موثوقًا به، بما في ذلك لوحات التحكم الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء ودوائر السلامة والمعدات المعرضة للضوضاء الكهربائية.

أوقات التشغيل المُحسَّنة لتحقيق تحكمٍ سريع الاستجابة

في التطبيقات الحساسة للوقت، تؤثر سرعة التبديل بشكل مباشر على أداء النظام. يوفر هذا المرحل توقيتًا موثوقًا به بزمن تشغيل يبلغ 20 مللي ثانية وزمن تحرير يبلغ 25 مللي ثانية. تضمن الاستجابة السريعة تسلسلًا دقيقًا في منطق التشغيل الآلي، وتقلل من حدوث الشرارة الكهربائية أثناء انتقال التلامس، وتساهم في كفاءة النظام الإجمالية. يوفر التوازن الدقيق بين أزمنة التشغيل والتحرير تبديلًا فوريًا وسريعًا مع الحفاظ على أداء ثابت عبر ملايين العمليات.

خيارات توصيل مزدوجة: لوحة الدوائر المطبوعة والمقبس لتحقيق أقصى قدر من المرونة

من أبرز ميزات هذه السلسلة من المرحلات دعمها لكل من التوصيل عبر لوحة الدوائر المطبوعة والتوصيل عبر المقبس. يوفر هذا التصميم ثنائي الخيار مزايا عملية هامة:

• إنهاء لوحة الدوائر المطبوعة: يسمح باللحام المباشر على لوحات الدوائر المطبوعة، وهو مثالي للتصنيع بكميات كبيرة، والتصميمات ذات المساحة المحدودة، والتركيبات الدائمة حيث تكون التكلفة والحجم أمراً بالغ الأهمية.

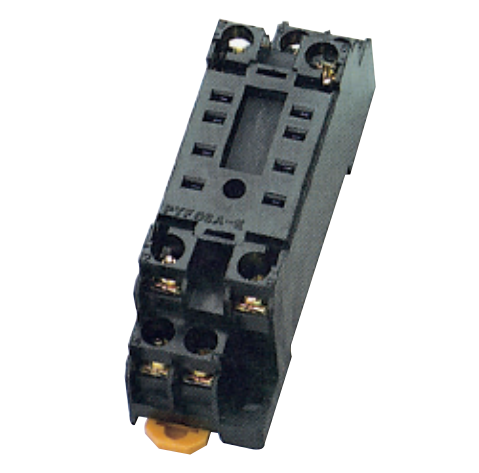

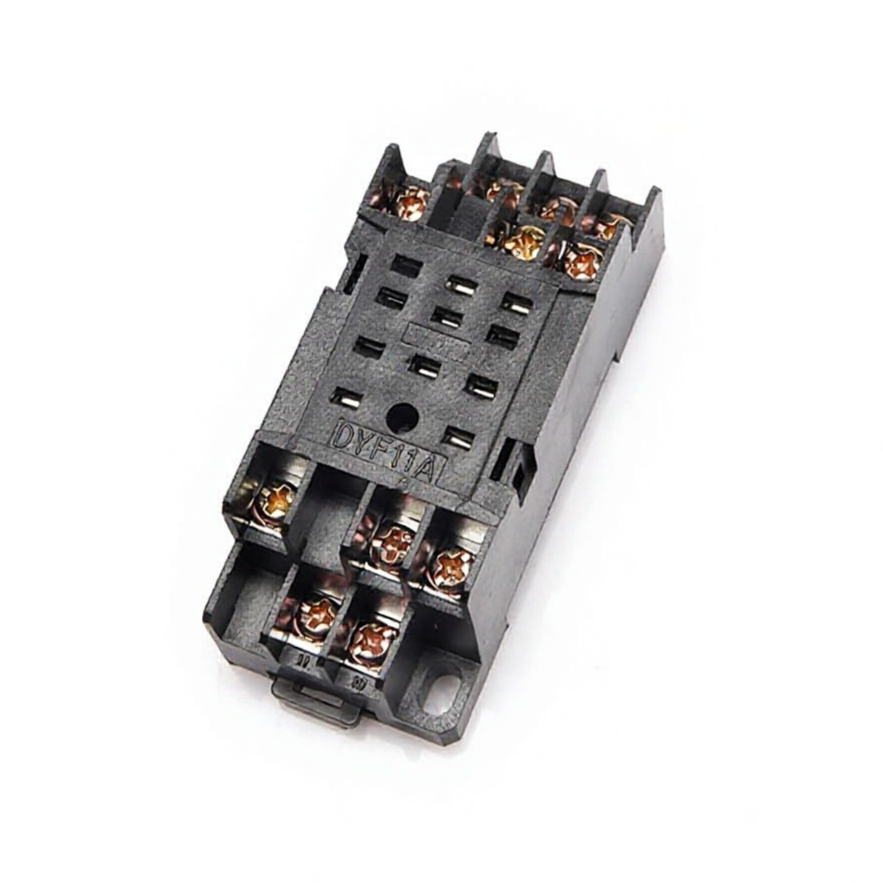

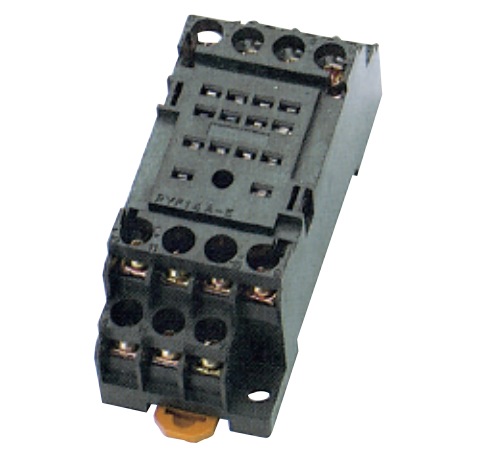

• توصيل المقابس: يتيح تركيبًا فوريًا وسهلًا على مقابس المرحلات القياسية، مما يسهل استبدالها أثناء الصيانة، ويبسط توصيلات الأسلاك الميدانية، ويقلل من وقت التوقف. يمكن تركيب المقابس على سكة DIN أو على اللوحة، مما يوفر مرونة في تصميم خزانة التحكم.

هذا التنوع يعني أن نموذج المرحل الواحد يمكن أن يخدم كلاً من مصنعي المعدات الأصلية وتطبيقات الخدمة الميدانية، مما يبسط إدارة المخزون.

استهلاك منخفض للطاقة من أجل كفاءة الطاقة

صُمم المرحل مع مراعاة كفاءة استهلاك الطاقة. تستهلك إصدارات الملف ذي التيار المستمر 0.9 واط فقط من الطاقة الاسمية، بينما تستهلك إصدارات الملف ذي التيار المتردد 1.2 فولت أمبير. يقلل هذا الاستهلاك المنخفض للطاقة من توليد الحرارة داخل العلب ويخفف الحمل على دوائر التحكم، مما يجعل المرحل مناسبًا للتطبيقات التي تعمل بالبطاريات أو التطبيقات الحساسة للطاقة.

خيارات واسعة جدًا لجهد ملف التحكم لضمان التوافق العالمي

الـ توفر سلسلة المرحلات مجموعة شاملة من فولتيات الملفات، تغطي متطلبات التيار المستمر والتيار المتردد للنشر في جميع أنحاء العالم.

تتوفر ملفات التيار المستمر بجهد 5 فولت، و6 فولت، و12 فولت، و24 فولت، و48 فولت، و110 فولت. يتميز كل ملف بجهد تشغيل وإيقاف دقيق (على سبيل المثال، 4.0 فولت/0.50 فولت لملف 5 فولت)، مما يضمن تشغيلًا موثوقًا ضمن هوامش خطأ محددة. تتراوح قيم مقاومة الملف ضمن هامش خطأ ±10%، من 30 أوم (5 فولت) إلى 12100 أوم (110 فولت). بفضل استهلاكها المنخفض للطاقة (0.9 واط)، تُعد هذه الملفات مثالية لمخارج وحدات التحكم المنطقية القابلة للبرمجة (PLC)، والدوائر التي تعمل بوحدات التحكم الدقيقة، والأنظمة التي تعمل بالبطاريات.

تتوفر إصدارات ملفات التيار المتردد بجهد 6 فولت، و12 فولت، و24 فولت، و48 فولت، و110 فولت، و220/240 فولت. تبلغ مقاومة ملف 110 فولت 3500 أوم، بينما تبلغ مقاومة إصدار 220/240 فولت 14000 أوم. تضمن جهود التشغيل والإيقاف (مثل 176 فولت/66 فولت لملف 240 فولت) تبديلًا ثابتًا عبر نطاق جهد التيار المتردد بالكامل. تضمن القدرة الاسمية البالغة 1.2 فولت أمبير التوافق مع دوائر التحكم منخفضة الطاقة وتصميمات الأنظمة الموفرة للطاقة.

بناء متين لخدمة طويلة الأمد

على الرغم من عدم تفصيل بيانات العمر الافتراضي الميكانيكية والكهربائية ضمن المواصفات المذكورة، فقد صُمم المرحل باستخدام مواد عالية الجودة ليتحمل ملايين العمليات في البيئات الصناعية النموذجية. وقد اختيرت مواد التلامس لمقاومة اللحام والتآكل، وصُمم نظام عزل الملف للعمل المتواصل. كما تُسهم خيارات التوصيل المزدوجة في مرونة التطبيق دون المساس بالمتانة.

نطاق واسع من التطبيقات

إن تنوع هذا المرحل يجعله مناسبًا لتطبيقات لا حصر لها:

• لوحات التحكم الصناعية: الربط بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والأجهزة الميدانية مثل الموصلات والصمامات والمؤشرات.
· أنظمة التدفئة والتبريد وتكييف الهواء (HVAC): التحكم في المراوح والمضخات والضواغط ومشغِّلات السدّادات.
· الأجهزة المنزلية: توفير مفاتيح تشغيل موثوقة في الغسالات والثلاجات ومكيفات الهواء.
• أتمتة المباني: إدارة دوائر الإضاءة، والتحكم في الوصول، وأنظمة الأمن.
· معدات الاختبار والقياس: توجيه الإشارات وتبديل الأحمال في أنظمة الاختبار الآلية.
· الأجهزة الطبية: توفير عزل موثوق به وإمكانية التبديل في المعدات التشخيصية والعلاجية.

الخلاصة: حل التبديل الموثوق والمرن

يُقدّم المرحل الكهرومغناطيسي العالمي الصغير، المتوفر بتكوينات 2Z و3Z و4Z، مزيجًا مثاليًا من موثوقية نقاط التلامس، والعزل الكهربائي الفائق، وسرعة التشغيل، وانخفاض استهلاك الطاقة للملف، كل ذلك ضمن تصميم صغير الحجم يدعم تركيب لوحات الدوائر المطبوعة (PCB) والمقابس. تضمن خيارات جهد الملف الشاملة توافقًا عالميًا، بينما يضمن هيكله المتين أداءً طويل الأمد في البيئات القاسية. بالنسبة للمهندسين ومُكاملِي الأنظمة الذين يبحثون عن حل تحويل موثوق وفعّال من حيث التكلفة وعالمي حقًا، تُعدّ سلسلة المرحلات هذه الخيار الأمثل. سواءً أكان الأمر يتعلق بالتحكم في حمل 5 أمبير في لوحة صناعية باستخدام مرحل 2Z أو إدارة دوائر متعددة 3 أمبير باستخدام مرحل 4Z، فإنه يوفر الأداء والمرونة والمتانة التي تتطلبها تطبيقات الأتمتة والتحكم الحديثة.

التطبيقات:

مرحلات متنوعة، بما في ذلك مؤشر LED وزر اختبار
باستخدام نماذج الاتصال 2Z و4Z
مع أنواع مختلفة من الطرفيات
أنواع تلامس مطلية بالذهب
غطاء شفاف مقاوم للغبار، أنواع تثبيت متنوعة
توفر أنواع مختلفة من المنافذ
