DAQCN MY2 Universalrelais 12V 220V Preis

Schnelle Einzelheiten:

1. Steuerung relais , Zwischenrelais

2. Steuerung hoher Stromlasten über kleine Stromsignale oder Übertragung und Trennung von Signalen zwischen verschiedenen Stromkreisen

Beschreibung:

Kleines universelles elektromagnetisches Relais: Kompakt, vielseitig und für präzises Schalten entwickelt

In der vielfältigen und anspruchsvollen Welt der industriellen Steuerungssysteme, Automatisierungsanlagen und elektronischen Geräte ist das elektromagnetische Relais nach wie vor unverzichtbar. Es dient als entscheidende Schnittstelle zwischen Steuersignalen mit geringer Leistung und Lasten mit höherer Leistung und ermöglicht so sicheres, zuverlässiges und effizientes Schalten in unzähligen Anwendungen. Das kleine universelle elektromagnetische Relais, erhältlich in den Kontaktkonfigurationen 2Z, 3Z und 4Z, wurde für außergewöhnliche Leistung in kompakter Bauform entwickelt. Mit zwei Anschlussmöglichkeiten (Leiterplatte und Sockel), einem breiten Spektrum an AC- und DC-Spulenspannungen und robusten elektrischen Spezifikationen bietet diese Relais-Serie Ingenieuren, Schaltschrankbauern und Instandhaltungsfachkräften eine vielseitige und zuverlässige Lösung für unterschiedlichste Schaltaufgaben.

Flexible Kontaktkonfigurationen für unterschiedliche Lastanforderungen

Das Relais wird in verschiedenen Kontaktkonfigurationen angeboten, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Jede Kontaktkonfiguration verfügt über sorgfältig ausgelegte Kontaktkapazitäten.

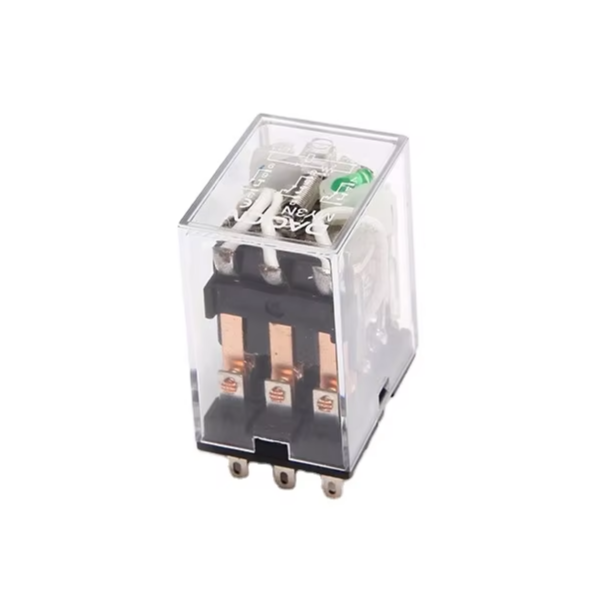

• 2Z- und 3Z-Konfigurationen (DPDT und 3PDT): Diese Ausführungen verfügen über zwei bzw. drei unabhängige Wechslerkontakte mit jeweils 5 A Nennstrom bei 220 V AC. Diese Leistung ist ideal zum Schalten von Verbrauchern mittlerer Leistung wie Schützspulen, Magnetventilen, kleinen Motoren, Heizelementen und Anzeigeschaltungen. Die Nennstromstärke von 5 A gewährleistet einen zuverlässigen Betrieb in industriellen Umgebungen, in denen mittlere Einschaltströme üblich sind.

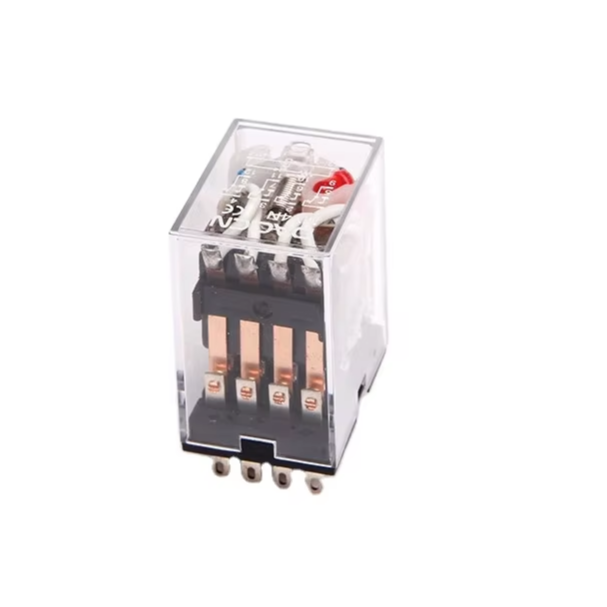

• 4Z-Konfiguration (4PDT): Diese Variante bietet vier unabhängige Wechslerkontakte mit jeweils 3 A Nennstrom bei 220 V AC oder 30 V DC. Obwohl die Strombelastbarkeit etwas geringer ist, bietet die 4Z-Version eine außergewöhnliche Schaltdichte, sodass ein einzelnes Relais mehrere Stromkreise gleichzeitig steuern kann. Sie eignet sich ideal für komplexe Logikverriegelungen, die Sequenzierung mehrerer Stromkreise, die Signalweiterleitung in Testgeräten und Anwendungen mit begrenztem Platzangebot.

Alle Ausführungen zeichnen sich durch einen niedrigen Kontaktwiderstand von ≤ 50 mΩ (gemessen bei 1 A, 6 V DC) aus. Dieser niedrige Widerstand minimiert Leistungsverluste und Wärmeentwicklung an der Kontaktfläche und trägt so zu langfristiger Zuverlässigkeit und Energieeffizienz bei, insbesondere im Dauerbetrieb oder bei häufigen Schaltzyklen.

Hervorragende Isolierung und Durchschlagfestigkeit für sicheren Betrieb

Sicherheit und elektrische Isolation sind in jedem Steuerungssystem von höchster Bedeutung, und dieses Relais ist nach höchsten Standards gefertigt. Es bietet einen Isolationswiderstand von 500 MΩ bei 500 V AC und gewährleistet so eine effektive Isolation zwischen Spule und Kontakten sowie zwischen unabhängigen Kontaktsätzen. Dieser hohe Widerstand verhindert Leckströme und erhält die Signalintegrität in sensiblen Elektronikumgebungen aufrecht.

Die Durchschlagfestigkeitswerte unterstreichen zudem seine robuste, industriegeeignete Bauart:

• Zwischen Spule und Kontakten (BCC): Hält 1 Minute lang einer Wechselspannung von 1500 V stand und gewährleistet so eine sichere Trennung zwischen dem Niederspannungs-Steuerkreis und dem geschalteten Lastkreis.

• Zwischen offenen Kontakten (BOC): Hält 1 Minute lang einer Wechselspannung von 1000 V stand und gewährleistet so, dass die Kontakte den Stromkreis im offenen Zustand sicher unterbrechen können, ohne dass es zu Lichtbögen oder Durchschlägen kommt.

• Zwischen den Kontaktsätzen (COC): Hält 1 Minute lang einer Wechselspannung von 1500 V stand und bietet eine hervorragende Isolation zwischen unabhängigen Kontaktgruppen in mehrpoligen Konfigurationen.

Dank dieser strengen dielektrischen Eigenschaften eignet sich das Relais für Anwendungen, die eine zuverlässige Trennung erfordern, darunter industrielle Schaltschränke, HLK-Systeme, Sicherheitsschaltungen und Geräte, die elektrischen Störungen ausgesetzt sind.

Optimierte Schaltzeiten für eine reaktionsfähige Steuerung

In zeitkritischen Anwendungen beeinflusst die Schaltgeschwindigkeit die Systemleistung direkt. Dieses Relais bietet zuverlässiges Timing mit einer Ansprechzeit von 20 ms und einer Abfallzeit von 25 ms. Die schnelle Reaktionszeit gewährleistet eine präzise Sequenzierung in der Automatisierungslogik, minimiert Funkenbildung beim Kontaktübergang und trägt zur Gesamteffizienz des Systems bei. Die sorgfältig abgestimmten Ansprech- und Abfallzeiten sorgen für ein sicheres, ruckfreies Schalten und gewährleisten gleichzeitig ein konsistentes Verhalten über Millionen von Schaltvorgängen.

Zwei Anschlussmöglichkeiten: Leiterplatte und Buchse für maximale Flexibilität

Ein herausragendes Merkmal dieser Relais-Serie ist die Möglichkeit des Anschlusses sowohl auf Leiterplatten als auch in Buchsen. Diese duale Anschlussoption bietet erhebliche praktische Vorteile:

• Leiterplattenanschluss: Ermöglicht das direkte Löten auf Leiterplatten und eignet sich ideal für die Serienfertigung, platzsparende Konstruktionen und Festinstallationen, bei denen Kosten und Größe entscheidend sind.

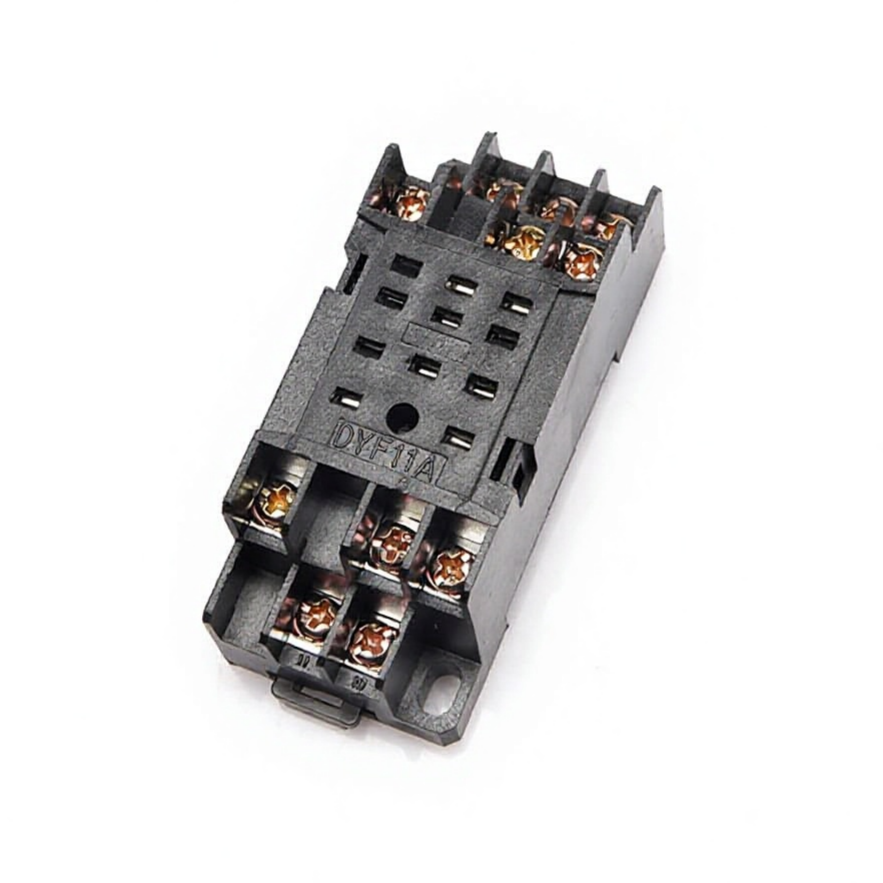

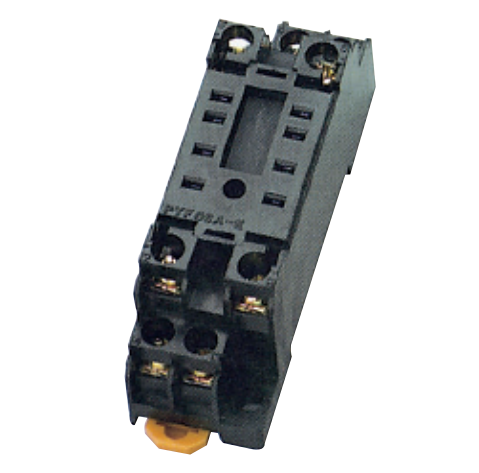

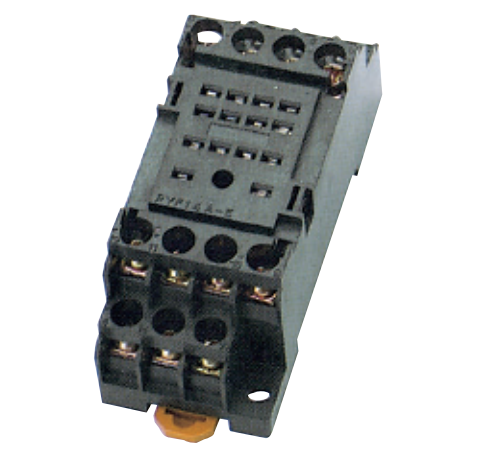

• Sockelanschluss: Ermöglicht die Plug-and-Play-Installation an Standard-Relaissockeln, was den Austausch bei Wartungsarbeiten vereinfacht, die Feldverdrahtung reduziert und Ausfallzeiten minimiert. Die Sockel können auf DIN-Schienen oder in Schalttafeln montiert werden und bieten so Flexibilität bei der Schaltschrankgestaltung.

Diese Vielseitigkeit bedeutet, dass ein einziges Relaismodell sowohl für OEM-Gerätehersteller als auch für Außendienstanwendungen geeignet ist, was die Bestandsverwaltung vereinfacht.

Geringer Spulenstromverbrauch für Energieeffizienz

Das Relais wurde mit Blick auf Energieeffizienz entwickelt. Versionen mit Gleichstromspule verbrauchen lediglich 0,9 W Nennleistung, während Versionen mit Wechselstromspule 1,2 VA benötigen. Durch diesen geringen Stromverbrauch wird die Wärmeentwicklung im Gehäuse minimiert und die Belastung der Steuerschaltungen reduziert. Dadurch eignet sich das Relais ideal für batteriegepufferte oder energieempfindliche Anwendungen.

Umfangreiche Spannungsvarianten für die Spule zur weltweiten Kompatibilität

Der die Relaisserie bietet eine umfassende Auswahl an Spulenspannungen und deckt damit sowohl Gleichstrom- als auch Wechselstromanforderungen für den weltweiten Einsatz ab.

Die DC-Spulen sind in den Spannungen 5 V, 6 V, 12 V, 24 V, 48 V und 110 V erhältlich. Jede Spule verfügt über präzise Anzugs- und Abfallspannungen (z. B. 4,0 V/0,50 V für die 5-V-Spule) und gewährleistet so einen zuverlässigen Betrieb innerhalb der definierten Toleranzen. Die Spulenwiderstände liegen innerhalb einer Toleranz von ±10 % und reichen von 30 Ω (5 V) bis 12.100 Ω (110 V). Dank des geringen Stromverbrauchs von 0,9 W eignen sich diese Spulen ideal für SPS-Ausgänge, mikrocontrollergesteuerte Schaltungen und batteriebetriebene Systeme.

Die AC-Spulenversionen decken 6 V, 12 V, 24 V, 48 V, 110 V und 220/240 V Wechselspannung ab. Die 110-V-Spule hat einen Widerstand von 3.500 Ω, die 220/240-V-Version einen von 14.000 Ω. Ansprech- und Abfallspannungen (z. B. 176 V/66 V für die 240-V-Spule) gewährleisten ein zuverlässiges Schalten über den gesamten Wechselspannungsbereich. Die Nennleistung von 1,2 VA sichert die Kompatibilität mit leistungsschwachen Steuerschaltungen und energieeffizienten Systemdesigns.

Langlebige Konstruktion für eine lange Lebensdauer

Obwohl in den angegebenen Parametern keine konkreten Angaben zur mechanischen und elektrischen Lebensdauer enthalten sind, ist das Relais aus hochwertigen Materialien gefertigt und für Millionen von Schaltvorgängen in typischen Industrieumgebungen ausgelegt. Die Kontaktmaterialien sind schweiß- und korrosionsbeständig, und die Spulenisolierung ist für Dauerbetrieb konzipiert. Die beiden Anschlussmöglichkeiten erhöhen die Anwendungsflexibilität, ohne die Langlebigkeit zu beeinträchtigen.

UMFANGREICHES ANWENDUNGSREPertoire

Die Vielseitigkeit dieses Relais macht es für unzählige Anwendungen geeignet:

• Industrielle Schaltschränke: Schnittstelle zwischen SPSen und Feldgeräten wie Schützen, Ventilen und Anzeigegeräten.
· HLK-Anlagen (Heizung, Lüftung, Klima): Steuerung von Ventilatoren, Pumpen, Verdichtern und Klappenaktoren.
• Haushaltsgeräte: Zuverlässiges Schalten von Waschmaschinen, Kühlschränken und Klimaanlagen.
• Gebäudeautomation: Verwaltung von Beleuchtungskreisen, Zutrittskontrollsystemen und Sicherheitssystemen.
· Prüf- und Messtechnik: Signalweiterleitung und Lastumschaltung in automatisierten Prüfsystemen.
• Medizinprodukte: Gewährleisten zuverlässige Trennung und Umschaltung in Diagnose- und Therapiegeräten.

Fazit: Die zuverlässige, flexible Schaltlösung

Das kleine universelle elektromagnetische Relais, erhältlich in den Ausführungen 2Z, 3Z und 4Z, bietet die optimale Kombination aus zuverlässigen Kontaktwerten, hervorragender elektrischer Isolation, schneller Schaltgeschwindigkeit und geringem Spulenstromverbrauch – alles in einem kompakten Gehäuse, das sowohl die Leiterplatten- als auch die Sockelmontage ermöglicht. Die vielfältigen Spulenspannungsoptionen gewährleisten weltweite Kompatibilität, während die robuste Bauweise eine dauerhafte Leistung auch unter anspruchsvollen Bedingungen garantiert. Für Ingenieure und Systemintegratoren, die eine zuverlässige, kostengünstige und wirklich universelle Schaltlösung suchen, ist diese Relais-Serie die ideale Wahl. Ob zur Steuerung einer 5-A-Last in einem Industrieschaltschrank mit einem 2Z-Relais oder zur Verwaltung mehrerer 3-A-Stromkreise mit einem 4Z-Relais – es bietet die Leistung, Flexibilität und Langlebigkeit, die moderne Automatisierungs- und Steuerungsanwendungen erfordern.

Anwendungen:

Diverse Relais, einschließlich LED und Testknopf
Mit 2Z,4Z Kontaktformularen
Mit verschiedenen Anschlussarten
Goldkontakt-Ausführungen
Transparente Staubschutzabdeckung, verschiedene Montagearten
Verschiedene Steckdosen verfügbar
