Intelligenter Motor-Schutzrelais, Phasenausfallschutz, Überspannungs- und Unterspannungsschutz, Phasenspannungsrelais

Schnelle Einzelheiten:

1. Spannungsüberwachung, Überspannungsschutz

2.

• Steuerung zur Anbindung von mobilen Geräten (Anlagen, landwirtschaftliche geräte, Kühltransporter)
• Steuerung zum Schutz von Personen und Geräten vor den folgen eines Fehlstarts (falsche Drehrichtung).
• Normalspannungs-/Notstromumschaltung.
• Schutz vor der Gefahr einer angetriebenen Last (Phasenausfall).

Beschreibung:

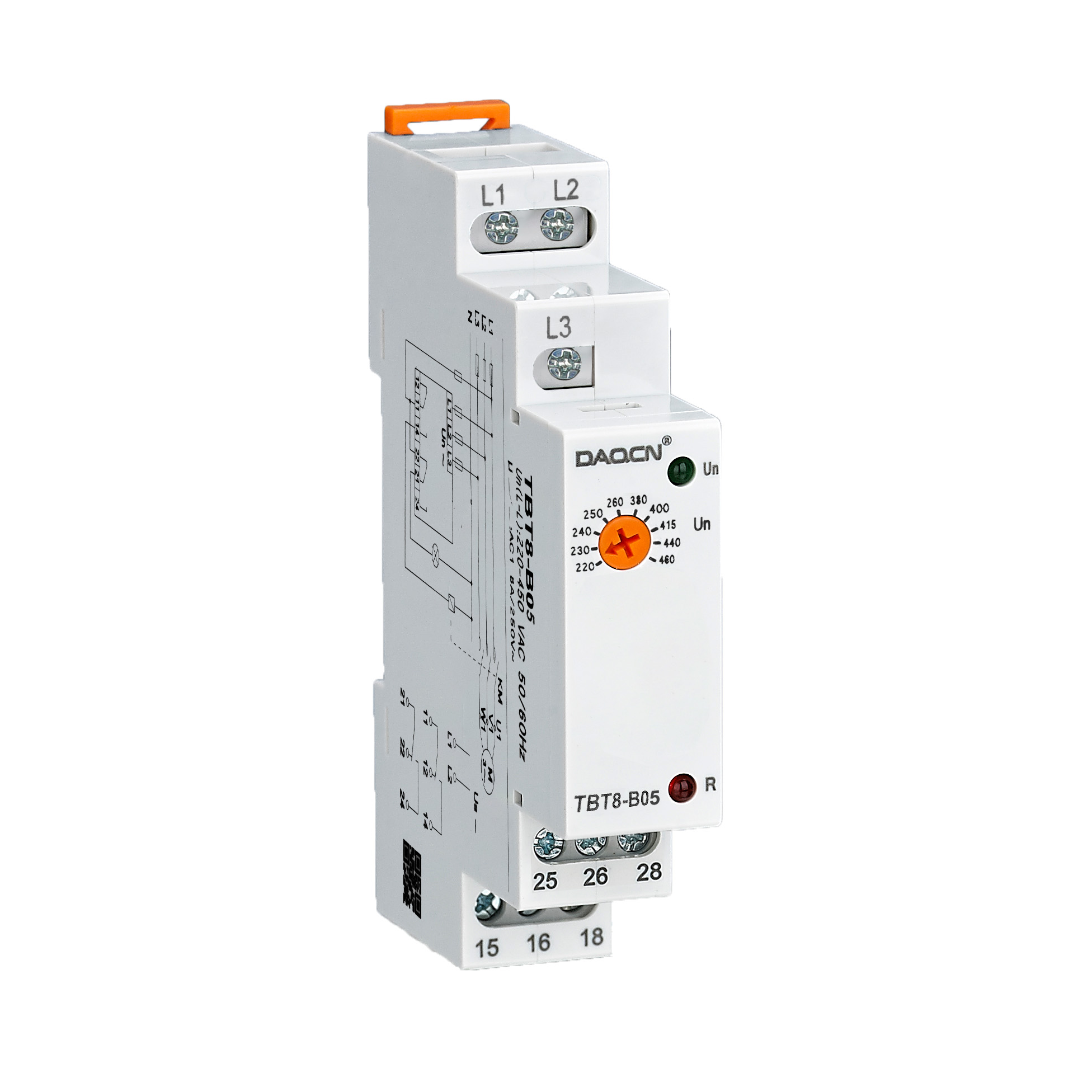

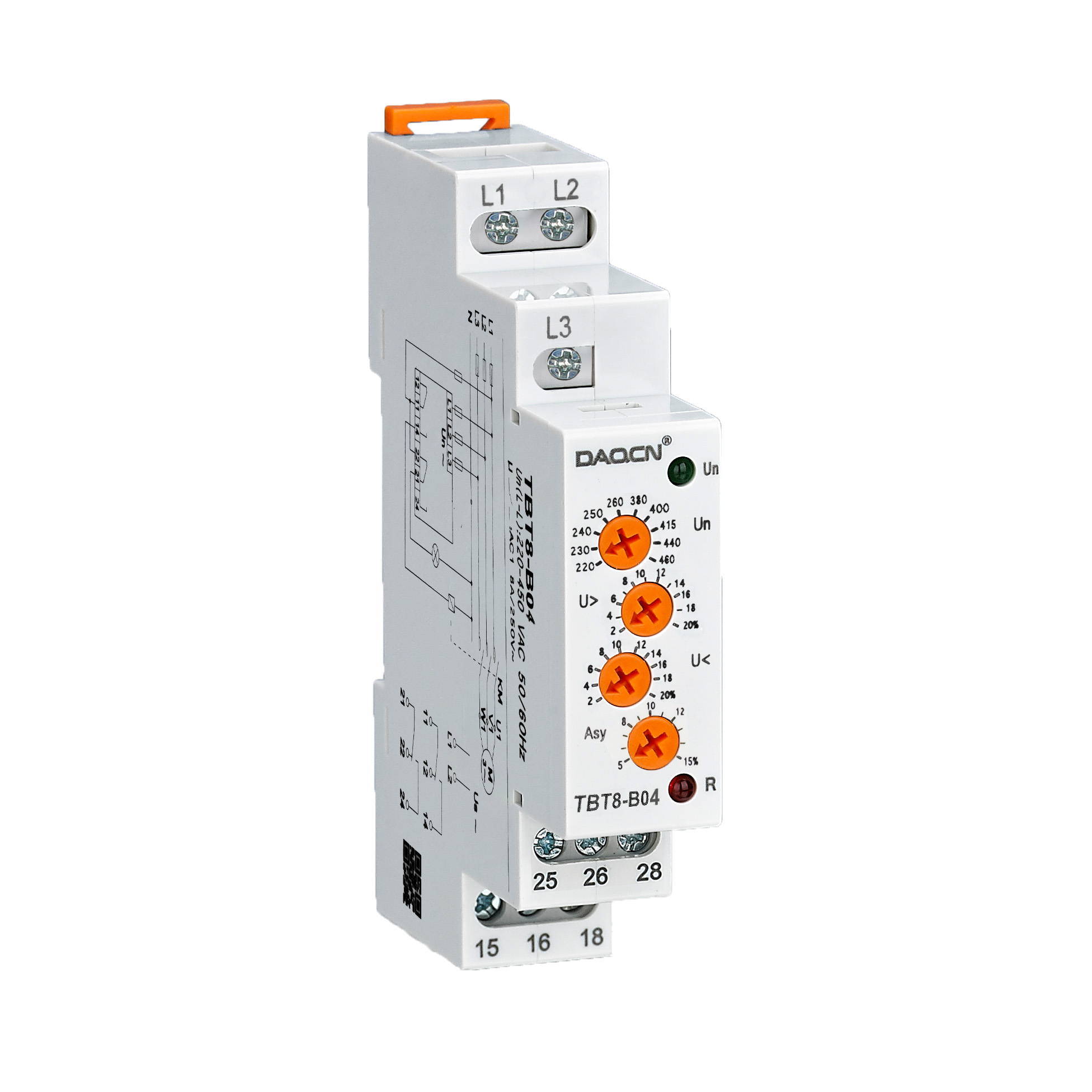

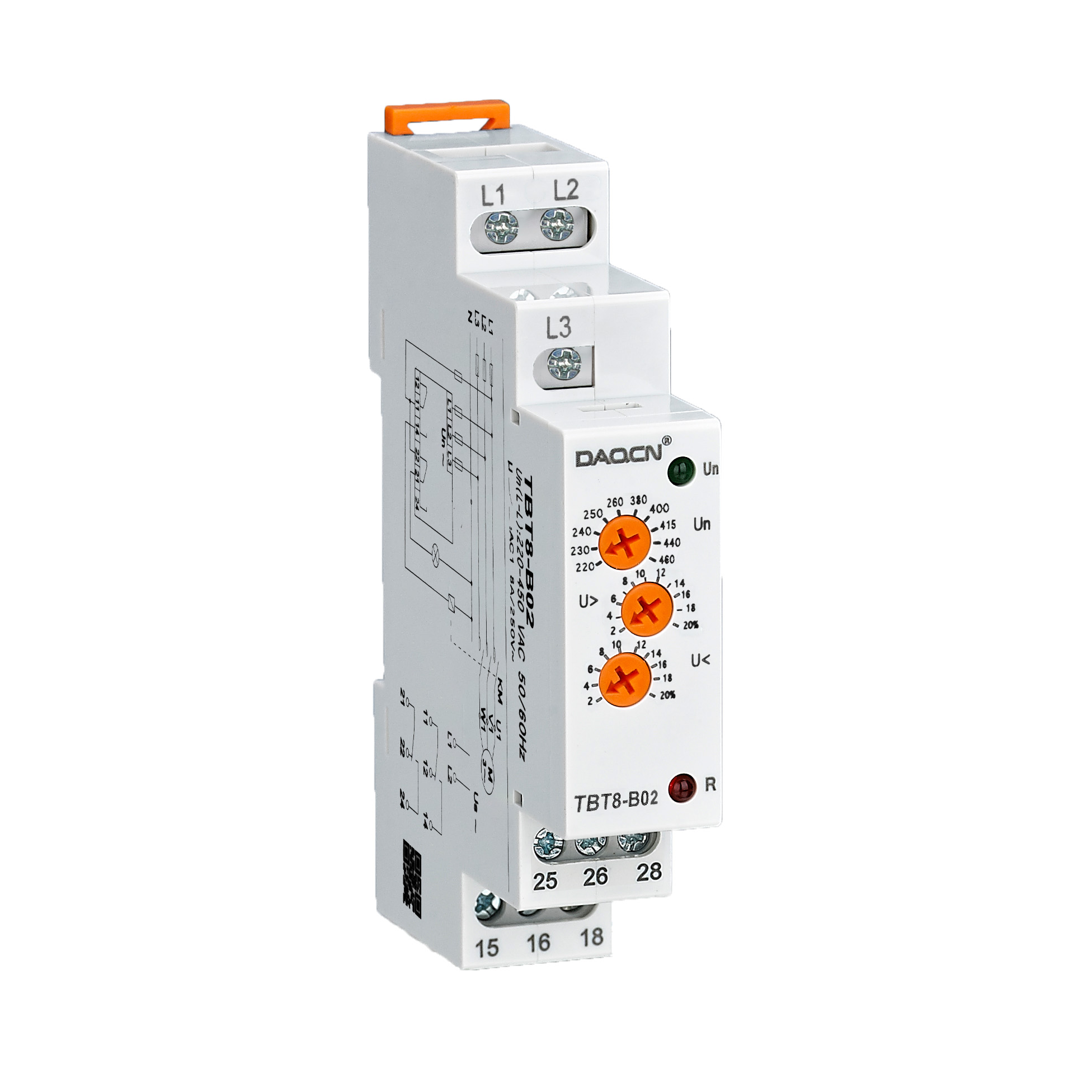

TBT8-A & TBT8-B: Präzise Drehstrom-Spannungsüberwachungsrelais für maximale Gerätesicherheit

In dem komplexen Ökosystem industrieller elektrischer Anlagen ist die Integrität der dreiphasigen Stromversorgung von größter Bedeutung. Spannungsanomalien – wie Unsymmetrien (Phasenungleichgewicht), Überspannung und Unterspannung – sind keine bloßen Unannehmlichkeiten; sie sind die Hauptursache für Motorbrennschäden, Ausfälle von Antrieben und katastrophale Produktionsausfälle. Die Drei-Phasen-Spannungsüberwachungsrelais TBT8-A und TBT8-B sind als erste Verteidigungslinie gegen diese Gefahren konzipiert. Diese hochentwickelten Geräte überwachen kontinuierlich und präzise dreiphasige Stromleitungen und trennen automatisch die geschützte Ausrüstung, sobald gefährliche elektrische Bedingungen erkannt werden. Indem sichergestellt wird, dass Maschinen nur innerhalb sicherer Spannungsgrenzen arbeiten, schützen sie wertvolle Anlagen, erhöhen die Zuverlässigkeit des Systems und minimieren operationelle Risiken.

Doppelte Modellkonfiguration für globale Systemkompatibilität

Die TBT8-Serie wird in zwei verschiedenen Modellen angeboten, um die gebräuchlichsten elektrischen Konfigurationen weltweit abzudecken und so eine korrekte Anwendung sowie optimale Leistung sicherzustellen.

• Das Modell TBT8-A ist für dreiphasige Sternschaltungen (Wye) mit Neutralleiter konzipiert. Es überwacht die Spannung zwischen den Phasen L1-L2-L3 und dem Neutralleiter (N), wobei die Versorgungsspannung aus einer Einzelphase und dem Neutralleiter (L1-N) bezogen wird. Dieses Modell ist für Niederspannungsanlagen ausgelegt und verfügt über einen Spannungsbereich von Phase zu Neutralleiter von 127 V bis 265 V. Es ist die ideale Lösung für eine Vielzahl von Industrieanlagen und -einrichtungen, die an 230-V-/400-V-Sternsystemen betrieben werden, die in Europa und vielen anderen Regionen Standard sind.
• Das TBT8-B-Modell ist für dreiphasige Dreieckschaltungen konzipiert, bei denen üblicherweise kein Neutralleiter zur Überwachung zur Verfügung steht. Es wird direkt an die drei Phasenleiter (L1-L2-L3) angeschlossen und wird mit einer Spannung zwischen zwei Phasen (L1-L2) versorgt. Dieses Modell verträgt höhere Phasen-Phasen-Spannungen im weiten Bereich von 176 V bis 552 V und eignet sich daher hervorragend für 380 V/415 V/460 V-Dreieckschaltungen, wie sie in der Schwerindustrie und in bestimmten nordamerikanischen Anwendungen üblich sind.

Diese klare Unterscheidung ermöglicht es Ingenieuren, das genaue Modell für ihre elektrische Infrastruktur auszuwählen und gewährleistet bereits ab der Planungsphase genaue Messungen und zuverlässigen Schutz.

Erweiterte Überwachung und präzise Schwellwertsteuerung

Die zentrale Intelligenz der TBT8-Relais liegt in ihren hochgradig konfigurierbaren Überwachungsfunktionen, die über eine einfache Unterspannungs-/Überspannungs-Erkennung hinausgehen.

• Überwachung von Asymmetrie (Unsymmetrie): Eine entscheidende Funktion zum Schutz von Drehstrommotoren. Das TBT8 kann Spannungsunsymmetrien zwischen den Phasen erkennen und darauf reagieren – ein Zustand, der zu negativen Folgestromkomponenten führt, welche übermäßige Erwärmung und vorzeitigen Motorausfall verursachen können. Die Asymmetriegrenze ist unabhängig zwischen 5 % und 15 % der Nennspannung einstellbar, wodurch ein feinabgestimmter Schutz entsprechend der Empfindlichkeit der angeschlossenen Geräte gewährleistet werden kann.
• Überspannungs- und Unterspannungsschutz: Der Benutzer kann die genauen Auslösespannungen sowohl bei Überspannung als auch bei Unterspannung einstellen. Die Schwelle ist präzise im Bereich von 2 % bis 20 % der gewählten Nennspannung (Un) einstellbar. Diese hohe Einstellbarkeit gewährleistet, dass die relais kann für Anwendungen mit engen Toleranzen oder für Systeme mit bekannten, akzeptablen Spannungsschwankungen angepasst werden.
• Integrierte Hysterese und Zeitverzögerungen: Um Fehlauslösungen während vorübergehender Ereignisse wie dem Motorstart oder kurzfristigen Netzstörungen zu verhindern, verfügt das TBT8 über eine Hysterese von 2 % und eine einstellbare Zeitverzögerung von 0,1 bis 10 Sekunden. Dadurch wird sichergestellt, dass das Relais nur dann abschaltet, wenn eine fehlerhafte Bedingung anhält, wodurch zwischen harmlosen transienten Vorgängen und echten Störungen unterschieden wird. Eine zusätzliche Anlaufverzögerung von 0,5 s beim Einschalten verhindert einen sofortigen Auslösevorgang während der Systeminitialisierung.

Robuster Ausgang und sichere Betriebssicherheit

Wenn ein Fehler erkannt wird, reagiert der TBT8 entschlossen über ein robustes Einpolige-Doppelwirkende (SPDT) Ausgangsrelais. Mit einer Strombelastbarkeit von 10 A (AC1) kann dieser Ausgang direkt die Spulen von Schützen, Motorstartern oder Alarmkreisen ansteuern, die große Leistungsverbraucher steuern. Das Relais zeichnet sich durch eine außergewöhnliche mechanische Lebensdauer von 10 Millionen Schaltvorgängen und eine elektrische Lebensdauer (AC1) von 100.000 Schaltspielen aus, was seine Langlebigkeit für langfristigen, anspruchsvollen industriellen Einsatz unterstreicht. Eine klare visuelle Rückmeldung erfolgt über eine grüne LED für den Netzstatus und eine rote LED für die Ausgangsaktivierung, wodurch eine schnelle Diagnose auf einen Blick möglich ist.

Entwickelt für nahtlose industrielle Integration

Die TBT8-Relais wurden mit Blick auf den Schaltschrankbauer konzipiert und verfügen über ein kompaktes Gehäuse mit den Maßen 95,5 mm x 18 mm x 64 mm, das der Norm für Hutschienenmontage EN/IEC 60715 entspricht. Dies ermöglicht eine schnelle, werkzeuglose Installation in jedem standardmäßigen Schaltschrank. Die Frontplatte ist gemäß IP40 geschützt gegen versehentliches Berühren, während die Anschlussklemmen IP20 entsprechen. Die Konformität mit Überspannungskategorie III und Verschmutzungsgrad 2 bestätigt die Eignung für den Einsatz in anspruchsvollen elektrischen Umgebungen wie Hauptverteilern und industriellen Maschinen. Mit einem geringen Messfehler von ≤1 % und einem minimalen Temperaturkoeffizienten von 0,05 %/°C liefert der TBT8 über den gesamten Arbeitstemperaturbereich von -20 °C bis +55 °C eine gleichbleibend hohe Leistungsfähigkeit.

Zusammenfassend sind die TBT8-A- und TBT8-B-Dreiphasen-Spannungsüberwachungsrelais unverzichtbare Komponenten für jede moderne Industrieanlage. Sie bieten eine anspruchsvolle, zuverlässige und benutzerkonfigurierbare Absicherung von Motoren, Pumpen, Kompressoren und anderen kritischen dreiphasigen Geräten gegen die schädlichen Auswirkungen einer instabilen Stromversorgung, gewährleisten den Betriebsfortgang und schützen erhebliche Kapitalinvestitionen.

Anwendungen:

-Steuerung für den Anschluss von beweglichen Geräten (Baustellengeräte, landwirtschaftliche geräte, Kühltransporter)

-Steuerung zum Schutz von Personen und Geräten gegen die folgen eines Fehlstarts (falsche Drehrichtung).

-Normalspannungs-/Notstromversorgungsumschaltung.

-Schutz vor der Gefahr einer treibenden Last (Phasenausfall).

Funktionsmerkmale

-Überwacht seine eigene Versorgungsspannung (Echtes Effektivwert-Messverfahren).

-Einstellung des 8-stufigen Nennbetriebsspannungslevels über Drehregler.

-Messfrequenzbereich: 45 Hz–65 Hz.

-Spannungsmessgenauigkeit <1 %.

-Der Relaiszustand wird durch LED angezeigt.

-Modul, Hutschienenmontage.

Modell und Bedeutung
