DAQCN Marken-Elektrogeräte LY2 8-poliges Allzweckrelais zum günstigen Preis

Schnelle Einzelheiten:

1. Steuerung relais , Zwischenrelais

2. Steuerung hoher Stromlasten über kleine Stromsignale oder Übertragung und Trennung von Signalen zwischen verschiedenen Stromkreisen

Beschreibung:

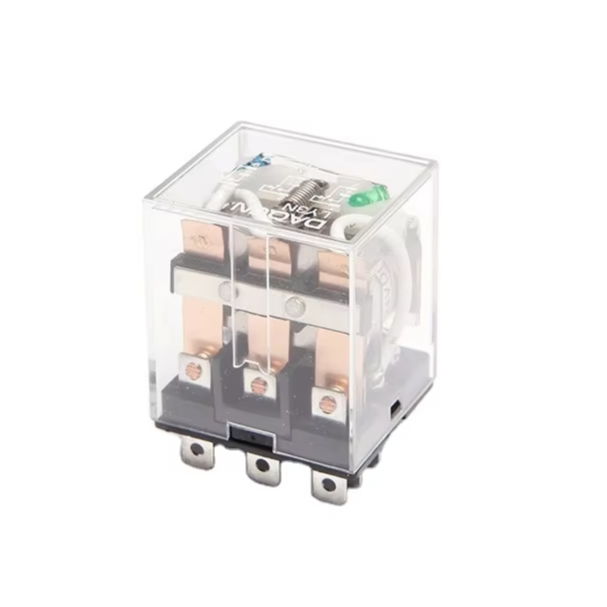

Kleines universelles elektromagnetisches Relais: Hohe Schaltleistung in einem kompakten Gehäuse mit zwei Anschlüssen.

In der komplexen Welt der industriellen Automatisierung, Schaltschränke und elektronischen Geräte ist das elektromagnetische Relais nach wie vor eine zentrale Komponente – es wandelt Steuersignale mit geringer Leistung in präzise, leistungsstarke Aktionen um. Das kleine universelle elektromagnetische Relais, erhältlich in den Kontaktkonfigurationen 1Z, 2Z, 3Z und 4Z, zeichnet sich durch robuste Schaltleistung bei gleichzeitig kompakter Bauweise aus. Mit einer beeindruckenden Kontaktbelastbarkeit von 10 A in allen Konfigurationen, zwei Anschlussmöglichkeiten (Leiterplatte und Sockel) und einer umfassenden Auswahl an AC- und DC-Spulen bietet diese Relais-Serie Ingenieuren, Schaltschrankbauern und Wartungsfachleuten eine vielseitige, zuverlässige und kostengünstige Lösung für ein breites Spektrum an Schaltanwendungen.

Hochleistungsfähige Kontaktkonfigurationen für anspruchsvolle Lasten

Das Relais ist in verschiedenen Kontaktanordnungen erhältlich, die jeweils auf spezifische Anwendungsanforderungen ausgelegt sind und gleichzeitig eine gleichbleibend hohe Strombelastbarkeit gewährleisten.

• 1Z-Konfiguration (SPDT – Einpoliger Umschalter): Diese Ausführung verfügt über einen einzelnen Wechslerkontakt mit einer Nennstromstärke von 10 A bei 250 V AC oder 28 V DC. Sie eignet sich ideal für die einfache Ein-/Ausschaltung von Verbrauchern mittlerer Leistung wie Schützspulen, Magnetventilen, kleinen Motoren, Heizungen und Beleuchtungskreisen.

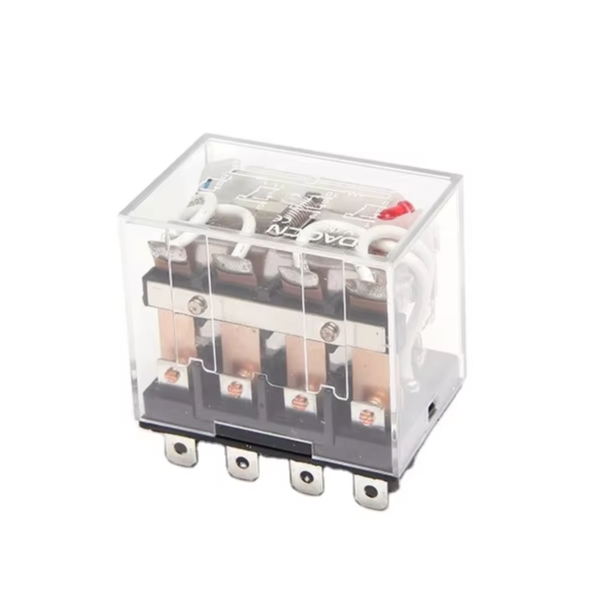

• 2Z-, 3Z- und 4Z-Konfigurationen (DPDT, 3PDT und 4PDT): Diese Varianten bieten jeweils zwei, drei bzw. vier unabhängige Wechslerkontakte, die jeweils für 10 A bei 250 V AC oder 28 V DC ausgelegt sind. Dank dieser außergewöhnlichen Schaltdichte kann ein einzelnes Relais mehrere Lasten gleichzeitig steuern. Dadurch eignen sie sich ideal für komplexe Logikverriegelungen, die Sequenzierung mehrerer Stromkreise, die Signalweiterleitung und Anwendungen mit begrenztem Platzangebot.

Alle Ausführungen zeichnen sich durch einen niedrigen Kontaktwiderstand von ≤ 50 mΩ (gemessen bei 1 A, 6 V DC) aus. Dieser niedrige Widerstand minimiert Leistungsverluste und Wärmeentwicklung an der Kontaktfläche und trägt so zu langfristiger Zuverlässigkeit und Energieeffizienz bei, insbesondere im Dauerbetrieb oder bei häufigen Schaltzyklen.

Hervorragende Isolierung und Durchschlagfestigkeit für sicheren Betrieb

Sicherheit und elektrische Isolation sind in jedem Steuerungssystem von höchster Bedeutung, und dieses Relais entspricht höchsten Standards. Es bietet einen Isolationswiderstand von 500 MΩ und gewährleistet so eine effektive Isolation zwischen Spule und Kontakten sowie zwischen unabhängigen Kontaktsätzen. Dieser hohe Widerstand verhindert Leckströme und erhält die Signalintegrität in sensiblen Elektronikumgebungen aufrecht.

Die Durchschlagfestigkeitswerte unterstreichen zudem seine robuste, industriegeeignete Bauart:

• Zwischen Spule und Kontakten (BCC): Hält 1 Minute lang einer Wechselspannung von 1500 V stand und gewährleistet so eine sichere Trennung zwischen dem Niederspannungs-Steuerkreis und dem geschalteten Lastkreis.

• Zwischen offenen Kontakten (BOC): Hält 1 Minute lang einer Wechselspannung von 1000 V stand und gewährleistet so, dass die Kontakte den Stromkreis im offenen Zustand sicher unterbrechen können, ohne dass es zu Lichtbögen oder Durchschlägen kommt.

• Zwischen den Kontaktsätzen (COC): Hält 1 Minute lang einer Wechselspannung von 1500 V stand und bietet eine hervorragende Isolation zwischen unabhängigen Kontaktgruppen in mehrpoligen Konfigurationen.

Dank dieser strengen dielektrischen Eigenschaften eignet sich das Relais für Anwendungen, die eine zuverlässige Trennung erfordern, darunter industrielle Schaltschränke, HLK-Systeme, Sicherheitsschaltungen und Geräte, die elektrischen Störungen ausgesetzt sind.

Optimierte Schaltzeiten für eine reaktionsfähige Steuerung

In zeitkritischen Anwendungen beeinflusst die Schaltgeschwindigkeit die Systemleistung direkt. Dieses Relais bietet zuverlässiges Timing mit einer Ansprechzeit von 25 ms und einer Abfallzeit von 25 ms. Die symmetrischen Ansprech- und Abfallzeiten von 25 ms gewährleisten ein vorhersehbares Verhalten in Sequenzanwendungen, minimieren Lichtbögen beim Kontaktübergang und tragen zur Gesamteffizienz des Systems bei. Dieses ausgewogene Timing ermöglicht ein sicheres, ruckfreies Schalten und gewährleistet gleichzeitig ein konsistentes Verhalten über Millionen von Schaltvorgängen.

Zwei Anschlussmöglichkeiten: Leiterplatte und Buchse für maximale Flexibilität

Ein herausragendes Merkmal dieser Relais-Serie ist die Möglichkeit des Anschlusses sowohl auf Leiterplatten als auch in Buchsen. Diese duale Anschlussoption bietet erhebliche praktische Vorteile:

• Leiterplattenanschluss: Ermöglicht das direkte Löten auf Leiterplatten und eignet sich ideal für die Serienfertigung, platzsparende Konstruktionen und Festinstallationen, bei denen Kosten und Größe entscheidend sind.

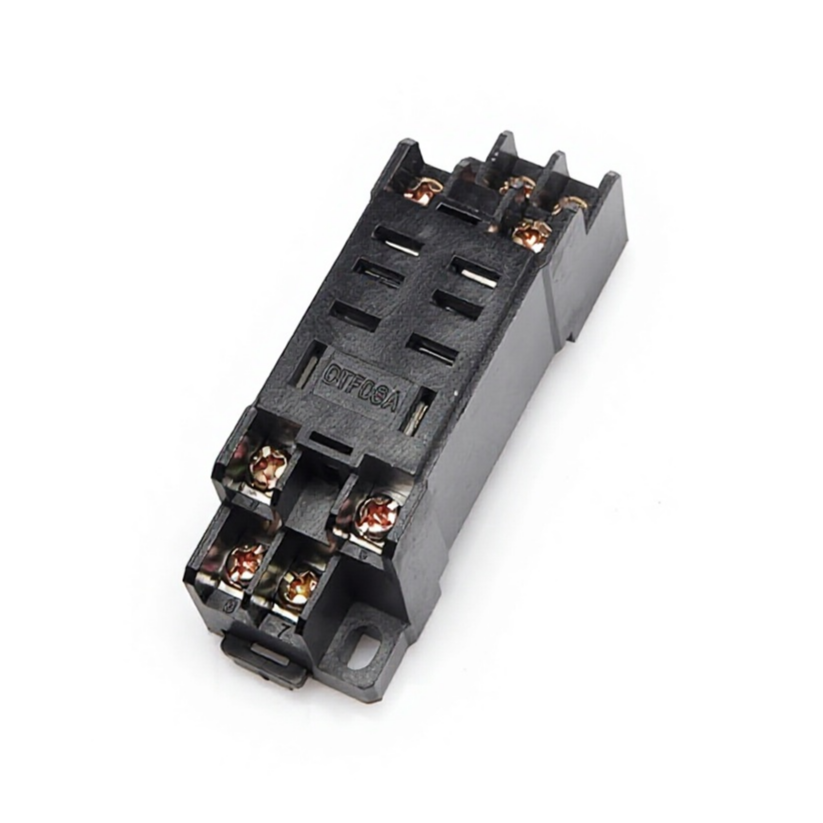

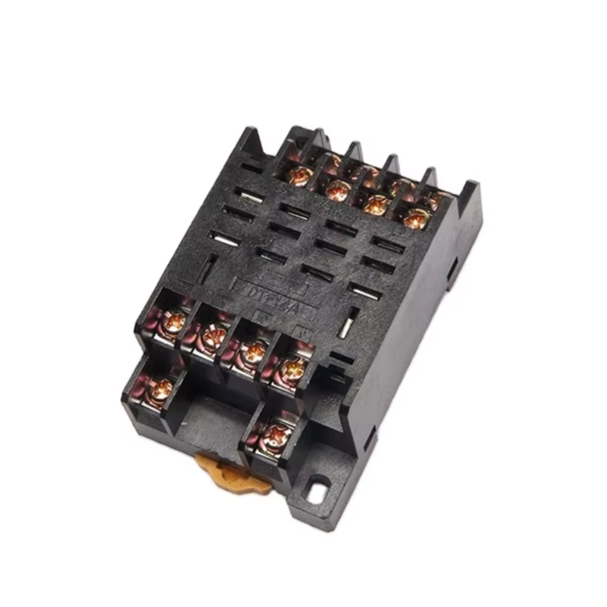

• Sockelanschluss: Ermöglicht die Plug-and-Play-Installation an Standard-Relaissockeln, was den Austausch bei Wartungsarbeiten vereinfacht, die Feldverdrahtung reduziert und Ausfallzeiten minimiert. Die Sockel können auf DIN-Schienen oder in Schalttafeln montiert werden und bieten so Flexibilität bei der Schaltschrankgestaltung.

Diese Vielseitigkeit bedeutet, dass ein einziges Relaismodell sowohl für OEM-Gerätehersteller als auch für Außendienstanwendungen geeignet ist, was die Bestandsverwaltung vereinfacht.

Geringer Spulenstromverbrauch für Energieeffizienz

Das Relais wurde mit Blick auf Energieeffizienz entwickelt. Versionen mit Gleichstromspule verbrauchen lediglich 0,9 W Nennleistung, während Versionen mit Wechselstromspule 1,2 VA benötigen. Durch diesen geringen Stromverbrauch wird die Wärmeentwicklung im Gehäuse minimiert und die Belastung der Steuerschaltungen reduziert. Dadurch eignet sich das Relais ideal für batteriegepufferte oder energieempfindliche Anwendungen.

Umfangreiche Spannungsvarianten für die Spule zur weltweiten Kompatibilität

Die Relais-Serie bietet eine umfassende Auswahl an Spulenspannungen und deckt damit sowohl Gleichstrom- als auch Wechselstromanforderungen für den weltweiten Einsatz ab.

Die DC-Spulen sind in den Spannungen 5 V, 6 V, 12 V, 24 V, 48 V und 110 V erhältlich. Jede Spule verfügt über präzise Anzugs- und Abfallspannungen (z. B. 4,0 V/0,50 V für die 5-V-Spule) und gewährleistet so einen zuverlässigen Betrieb innerhalb der definierten Toleranzen. Die Spulenwiderstände liegen innerhalb einer Toleranz von ±10 % und reichen von 30 Ω (5 V) bis 12.100 Ω (110 V). Dank des geringen Stromverbrauchs von 0,9 W eignen sich diese Spulen ideal für SPS-Ausgänge, mikrocontrollergesteuerte Schaltungen und batteriebetriebene Systeme.

Die AC-Spulenversionen decken 6 V, 12 V, 24 V, 48 V, 110 V und 220/240 V Wechselspannung ab. Die 110-V-Spule hat einen Widerstand von 3.500 Ω, während die 220/240-V-Version mit zwei Widerstandswerten (14.000 Ω für 220 V und 16.500 Ω für 240 V) angeboten wird, um Schwankungen der globalen Versorgungsspannungen auszugleichen. Ansprech- und Abfallspannungen (z. B. 176 V/66 V für die 240-V-Spule) gewährleisten ein zuverlässiges Schalten über den gesamten Wechselspannungsbereich. Die Nennleistung von 1,2 VA sichert die Kompatibilität mit stromsparenden Steuerschaltungen und energieeffizienten Systemdesigns.

Langlebige Konstruktion für eine lange Lebensdauer

Obwohl in den angegebenen Parametern keine konkreten Angaben zur mechanischen und elektrischen Lebensdauer enthalten sind, ist das Relais aus hochwertigen Materialien gefertigt und für Millionen von Schaltvorgängen in typischen Industrieumgebungen ausgelegt. Die Kontaktmaterialien sind schweiß- und korrosionsbeständig, und die Spulenisolierung ist für Dauerbetrieb konzipiert. Die beiden Anschlussmöglichkeiten erhöhen die Anwendungsflexibilität, ohne die Langlebigkeit zu beeinträchtigen.

UMFANGREICHES ANWENDUNGSREPertoire

Die Vielseitigkeit dieses Relais macht es für unzählige Anwendungen geeignet:

• Industrielle Schaltschränke: Schnittstelle zwischen SPSen und Feldgeräten wie Schützen, Ventilen und Anzeigegeräten.

· HLK-Anlagen (Heizung, Lüftung, Klima): Steuerung von Ventilatoren, Pumpen, Verdichtern und Klappenaktoren.

• Haushaltsgeräte: Zuverlässiges Schalten von Waschmaschinen, Kühlschränken und Klimaanlagen.

• Gebäudeautomation: Verwaltung von Beleuchtungskreisen, Zutrittskontrollsystemen und Sicherheitssystemen.

· Prüf- und Messtechnik: Signalweiterleitung und Lastumschaltung in automatisierten Prüfsystemen.

• Medizinprodukte: Gewährleisten zuverlässige Trennung und Umschaltung in Diagnose- und Therapiegeräten.

Fazit: Die zuverlässige Schaltlösung mit hoher Kapazität

Das kleine universelle elektromagnetische Relais, erhältlich in den Ausführungen 1Z, 2Z, 3Z und 4Z, bietet die optimale Kombination aus hoher Kontaktbelastbarkeit von 10 A, hervorragender elektrischer Isolation, schnellen Ansprechzeiten von 25 ms und geringem Spulenstromverbrauch – alles in einem kompakten Gehäuse, das sowohl die Leiterplatten- als auch die Sockelmontage ermöglicht. Dank der vielfältigen Spulenspannungsoptionen ist weltweite Kompatibilität gewährleistet, während die robuste Bauweise eine langfristige Leistung auch unter anspruchsvollen Bedingungen sicherstellt. Für Ingenieure und Systemintegratoren, die eine zuverlässige, kostengünstige und wirklich universelle Schaltlösung suchen, ist diese Relais-Serie die ideale Wahl. Ob zur Steuerung einer einzelnen 10-A-Last mit einem 1Z-Relais oder zur Verwaltung mehrerer 10-A-Stromkreise mit einem 4Z-Relais – es bietet die Leistung, Flexibilität und Langlebigkeit, die moderne Automatisierungs- und Steuerungsanwendungen erfordern.

Anwendungen:

Verschiedene Relais, einschließlich LEDs
15A Transferkontakte
1Z,2Z,3Z,4Z Kontaktformular
Verschiedene Terminals verfügbar
Transparente Staubschutzabdeckung, verschiedene Montagearten
Verschiedene Steckdosen verfügbar
Inklusive LED und Testtaste
