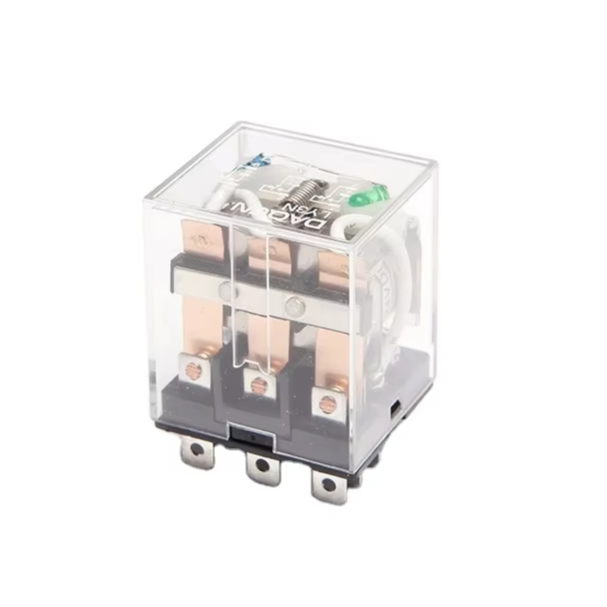

مرحل DAQCN للأجهزة الكهربائية LY2 ذو 8 دبابيس بسعر منخفض للأغراض العامة

التفاصيل السريعة:

١. التحكم مرحل ، مرحل وسيط

٢. التحكم في الأحمال ذات التيار العالي باستخدام إشارات تيار منخفض، أو نقل الإشارات وعزلها بين دوائر مختلفة

وصف:

جهاز توصيل كهرومغناطيسي صغير عالمي: تشغيل عالي السعة في حزمة مدمجة ذات وصلتين.

في عالم الأتمتة الصناعية المعقد، ولوحات التحكم والمعدات الإلكترونية، يظل المرحل الكهرومغناطيسي مكوّنًا أساسيًّا — وهو المسؤول عن تحويل إشارات التحكم ذات القدرة المنخفضة إلى إجراءات حاسمة ذات قدرة عالية. ويُقدَّم المرحل الكهرومغناطيسي العالمي الصغير بعدة ترتيبات لجهات الاتصال: 1Z و2Z و3Z و4Z، وقد صُمِّم ليوفّر أداءً قويًّا في عمليات التبديل مع الحفاظ على حجمٍ صغيرٍ جدًّا. وبما أن تصنيف تيار جهة الاتصال يصل إلى 10 أمبير في جميع الترتيبات، مع توافر خيارين لتوصيله (على لوحة الدوائر المطبوعة PCB أو عبر قاعدة توصيل socket)، ومجموعة شاملة من ملفات التشغيل للتيار المتناوب (AC) والتيار المستمر (DC)، فإن هذه السلسلة من المرحلات تقدّم للمهندسين ومشغّلي لوحات التحكم وفنيي الصيانة حلًّا متعدد الاستخدامات، وموثوقًا، وذو تكلفة اقتصادية مناسبة لمجموعة واسعة جدًّا من تطبيقات التبديل.

ترتيبات جهات اتصال عالية السعة للأحمال المطلوبة

يتوفر هذا المرحل بعدة ترتيبات لجهات الاتصال، وكل ترتيبٍ منها مصممٌ لتلبية متطلبات تطبيق معيّنة مع الحفاظ على تصنيف تيار عالٍ موحد.

· تكوين 1Z (SPDT – قطب واحد مزدوج التبديل): يحتوي هذا الإصدار على اتصال تبديل واحد مُصنَّف بتيار 10 أمنبير عند جهد 250 فولت تيار متناوب أو 28 فولت تيار مستمر. وهو مناسب تمامًا للتحكم البسيط بالتشغيل/الإيقاف في الأحمال متوسطة القدرة، مثل لفات المقاصل الكهربائية، والصمامات الكهرومغناطيسية، والمحركات الصغيرة، وأجهزة التسخين، ودوائر الإضاءة.

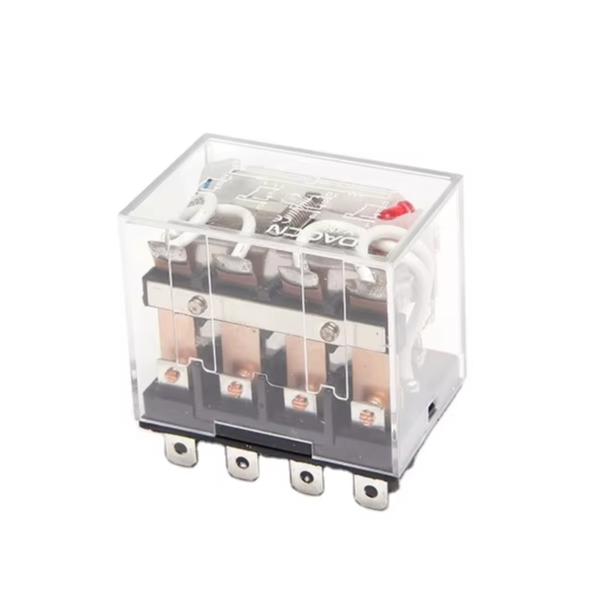

· تكوينات 2Z و3Z و4Z (DPDT و3PDT و4PDT): توفر هذه الإصدارات اتصالات تبديل مستقلة عددها اثنان أو ثلاثة أو أربعة على التوالي، وكل منها مُصنَّف أيضًا بتيار 10 أمنبير عند جهد 250 فولت تيار متناوب أو 28 فولت تيار مستمر. وتتيح كثافة الدوائر الاستثنائية هذه التحكم في عدة أحمال في وقتٍ واحد باستخدام ريلاي واحد، ما يجعلها مثالية للربط المنطقي المعقد، وتسلسل الدوائر المتعددة، وتوجيه الإشارات، والتطبيقات التي يكون فيها المساحة المتاحة على لوحة التحكم محدودة للغاية.

تتميز جميع التكوينات بمقاومة تلامس منخفضة تبلغ ≤50 ملي أوم (تم قياسها عند 1 أمبير، 6 فولت تيار مستمر). تقلل هذه المقاومة المنخفضة من فقد الطاقة وتوليد الحرارة عند سطح التلامس، مما يساهم في الموثوقية على المدى الطويل وكفاءة الطاقة، خاصة في عمليات التشغيل المستمر أو ذات دورات التشغيل العالية.

عزل متفوق وقوة عزل كهربائي عالية لتشغيل آمن

تُعَد السلامة والعزل الكهربائي من الأمور بالغة الأهمية في أي نظام تحكم، وقد صُنِعت هذه الريلاي وفق معايير عالية الجودة. وهي توفر مقاومة عزل تبلغ ٥٠٠ ميغا أوم، مما يضمن عزلًا فعّالًا بين الملف والاتصالات، وكذلك بين مجموعات الاتصالات المستقلة. وتمنع هذه المقاومة العالية التيارات التسريبية وتحافظ على سلامة الإشارات في البيئات الإلكترونية الحساسة.

وتُظهر تصنيفات قوة العزل الكهربائي أيضًا متانتها الصناعية الممتازة:

· بين الملف والموصلات (BCC): يتحمل 1500 فولت تيار متردد لمدة دقيقة واحدة، مما يضمن الفصل الآمن بين دائرة التحكم ذات الجهد المنخفض ودائرة الحمل المحولة.

· بين نقاط التلامس المفتوحة (BOC): يتحمل 1000 فولت تيار متردد لمدة دقيقة واحدة، مما يضمن أن نقاط التلامس يمكنها قطع الدائرة بأمان دون حدوث شرارة أو انهيار عندما تكون في حالة الفتح.

· بين مجموعات التلامس (COC): يتحمل 1500 فولت تيار متردد لمدة دقيقة واحدة، مما يوفر عزلًا ممتازًا بين مجموعات التلامس المستقلة في التكوينات متعددة الأقطاب.

هذه التصنيفات الصارمة للعزل الكهربائي تجعل المرحل مناسبًا للاستخدام في التطبيقات التي تتطلب عزلًا موثوقًا به، بما في ذلك لوحات التحكم الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء ودوائر السلامة والمعدات المعرضة للضوضاء الكهربائية.

أوقات التشغيل المُحسَّنة لتحقيق تحكمٍ سريع الاستجابة

في التطبيقات الحرجة من حيث الزمن، يؤثر زمن التبديل مباشرةً على أداء النظام. وتوفّر هذه الريلاي توقيتًا موثوقًا به، إذ يبلغ زمن التشغيل ٢٥ ملي ثانية وزمن الإفلات ٢٥ ملي ثانية. وتكفل أزمنة التشغيل والإفلات المتماثلة (٢٥ ملي ثانية) سلوكًا متوقعًا في تطبيقات التسلسل، وتقلل من حدوث القوس الكهربائي أثناء انتقال التلامس، وتساهم في كفاءة النظام ككل. ويوفّر هذا التوقيت المتوازن تشغيلًا إيجابيًا سريعًا (Snap-action) مع الحفاظ على سلوكٍ ثابتٍ عبر ملايين العمليات.

خيارات توصيل مزدوجة: لوحة الدوائر المطبوعة والمقبس لتحقيق أقصى قدر من المرونة

تتمثل إحدى الميزات البارزة في سلسلة هذه المرحلات في دعمها لأنواع التوصيل على لوحة الدوائر المطبوعة (PCB) وعلى المقابس. ويوفّر هذا التصميم ذي الخيارين مزايا عملية كبيرة:

• إنهاء لوحة الدوائر المطبوعة: يسمح باللحام المباشر على لوحات الدوائر المطبوعة، وهو مثالي للتصنيع بكميات كبيرة، والتصميمات ذات المساحة المحدودة، والتركيبات الدائمة حيث تكون التكلفة والحجم أمراً بالغ الأهمية.

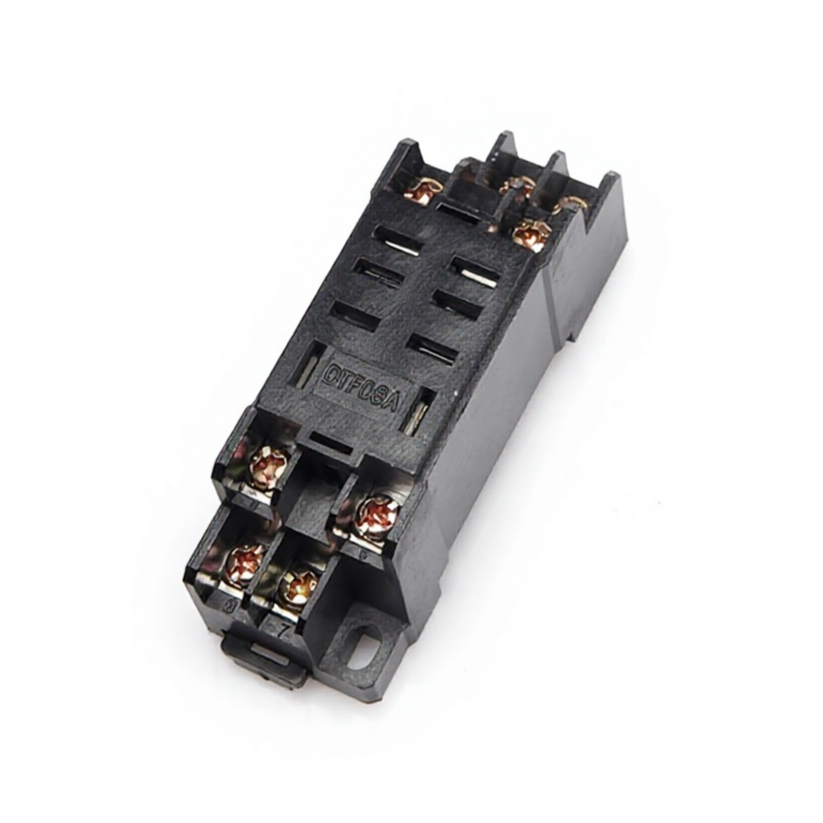

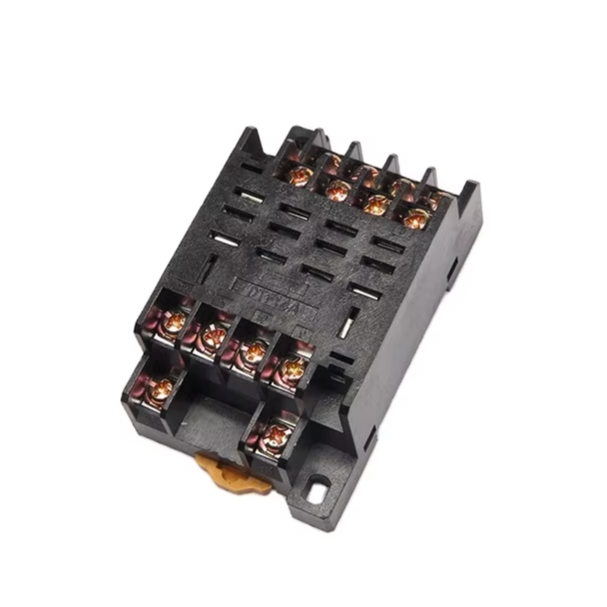

• توصيل المقابس: يتيح تركيبًا فوريًا وسهلًا على مقابس المرحلات القياسية، مما يسهل استبدالها أثناء الصيانة، ويبسط توصيلات الأسلاك الميدانية، ويقلل من وقت التوقف. يمكن تركيب المقابس على سكة DIN أو على اللوحة، مما يوفر مرونة في تصميم خزانة التحكم.

هذا التنوع يعني أن نموذج المرحل الواحد يمكن أن يخدم كلاً من مصنعي المعدات الأصلية وتطبيقات الخدمة الميدانية، مما يبسط إدارة المخزون.

استهلاك منخفض للطاقة من أجل كفاءة الطاقة

صُمم المرحل مع مراعاة كفاءة استهلاك الطاقة. تستهلك إصدارات الملف ذي التيار المستمر 0.9 واط فقط من الطاقة الاسمية، بينما تستهلك إصدارات الملف ذي التيار المتردد 1.2 فولت أمبير. يقلل هذا الاستهلاك المنخفض للطاقة من توليد الحرارة داخل العلب ويخفف الحمل على دوائر التحكم، مما يجعل المرحل مناسبًا للتطبيقات التي تعمل بالبطاريات أو التطبيقات الحساسة للطاقة.

خيارات واسعة جدًا لجهد ملف التحكم لضمان التوافق العالمي

تقدم سلسلة المرحلات مجموعة شاملة من جهود لفائف التشغيل، تشمل متطلبات التيار المستمر (DC) والتيار المتناوب (AC) للنشر العالمي.

تتوفر ملفات التيار المستمر بجهد 5 فولت، و6 فولت، و12 فولت، و24 فولت، و48 فولت، و110 فولت. يتميز كل ملف بجهد تشغيل وإيقاف دقيق (على سبيل المثال، 4.0 فولت/0.50 فولت لملف 5 فولت)، مما يضمن تشغيلًا موثوقًا ضمن هوامش خطأ محددة. تتراوح قيم مقاومة الملف ضمن هامش خطأ ±10%، من 30 أوم (5 فولت) إلى 12100 أوم (110 فولت). بفضل استهلاكها المنخفض للطاقة (0.9 واط)، تُعد هذه الملفات مثالية لمخارج وحدات التحكم المنطقية القابلة للبرمجة (PLC)، والدوائر التي تعمل بوحدات التحكم الدقيقة، والأنظمة التي تعمل بالبطاريات.

تشمل إصدارات لفائف التيار المتناوب (AC) الجهود التالية: 6 فولت، و12 فولت، و24 فولت، و48 فولت، و110 فولت، و220/240 فولت تيار متناوب. وتبلغ مقاومة لفيفة 110 فولت 3500 أوم، بينما تُقدَّم لفيفة 220/240 فولت بقيمتين مختلفتين للمقاومة (14000 أوم لجهد 220 فولت و16500 أوم لجهد 240 فولت)، وذلك لتلبية التباينات في جهود التغذية الكهربائية حول العالم. وتضمن جهود التشغيل والانقطاع (مثل 176 فولت/66 فولت لللفيفة المخصصة لجهد 240 فولت) تشغيلاً متسقًا عبر كامل نطاق جهود التيار المتناوب. كما يضمن استهلاك الطاقة الاسمي البالغ 1.2 فولت أمبير (VA) التوافق مع دوائر التحكم ذات الاستهلاك المنخفض والتصاميم النظامية الموفرة للطاقة.

بناء متين لخدمة طويلة الأمد

على الرغم من عدم تفصيل بيانات العمر الافتراضي الميكانيكية والكهربائية ضمن المواصفات المذكورة، فقد صُمم المرحل باستخدام مواد عالية الجودة ليتحمل ملايين العمليات في البيئات الصناعية النموذجية. وقد اختيرت مواد التلامس لمقاومة اللحام والتآكل، وصُمم نظام عزل الملف للعمل المتواصل. كما تُسهم خيارات التوصيل المزدوجة في مرونة التطبيق دون المساس بالمتانة.

نطاق واسع من التطبيقات

إن تنوع هذا المرحل يجعله مناسبًا لتطبيقات لا حصر لها:

• لوحات التحكم الصناعية: الربط بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والأجهزة الميدانية مثل الموصلات والصمامات والمؤشرات.

· أنظمة التدفئة والتبريد وتكييف الهواء (HVAC): التحكم في المراوح والمضخات والضواغط ومشغِّلات السدّادات.

· الأجهزة المنزلية: توفير مفاتيح تشغيل موثوقة في الغسالات والثلاجات ومكيفات الهواء.

• أتمتة المباني: إدارة دوائر الإضاءة، والتحكم في الوصول، وأنظمة الأمن.

· معدات الاختبار والقياس: توجيه الإشارات وتبديل الأحمال في أنظمة الاختبار الآلية.

· الأجهزة الطبية: توفير عزل موثوق به وإمكانية التبديل في المعدات التشخيصية والعلاجية.

الخلاصة: حلٌّ موثوقٌ وعالي السعة للتشغيل والتبديل

الريلاي الكهرومغناطيسي العالمي الصغير، المتوفر بتكوينات 1Z و2Z و3Z و4Z، يوفّر المزيج الضروري من تصنيف تلامس عالي يبلغ 10 أمن، وعزل كهربائي متفوق، وأوقات تشغيل سريعة تبلغ 25 مللي ثانية، واستهلاك منخفض لطاقة ملف التحكم — وكل ذلك داخل حزمة مدمجة تدعم كلًّا من التركيب على لوحة الدوائر المطبوعة (PCB) والتركيب في قاعدة توصيل (Socket). وتضمن خيارات جهد الملف الشاملة توافقًا عالميًّا، بينما يكفل هيكله المتين أداءً طويل الأمد في البيئات التشغيلية الصعبة. وللمهندسين ومُدمِجي الأنظمة الذين يبحثون عن حلٍّ موثوق واقتصادي حقًّا وشامل للتبديل، فإن هذه السلسلة من الريلايات تُعَدُّ الخيار الحاسم. سواء كنت تتحكم في حمل واحد بقدرة 10 أمن باستخدام ريلاي 1Z أو تدير عدة دوائر بقدرة 10 أمن باستخدام ريلاي 4Z، فإنها توفّر الأداء والمرونة والمتانة التي تتطلبها تطبيقات الأتمتة والتحكم الحديثة.

التطبيقات:

أنواع مختلفة من الريلايات، بما في ذلك تلك المزودة بمؤشر ضوئي (LED)
اتصالات انتقالية بسعة 15 أمبير
شكل تشغيل التلامس: 1Z، 2Z، 3Z، 4Z
أطراف توصيل متنوعة متوفرة
غطاء شفاف مقاوم للغبار، أنواع تثبيت متنوعة
توفر أنواع مختلفة من المنافذ
يشمل مؤشر LED وزر الاختبار
