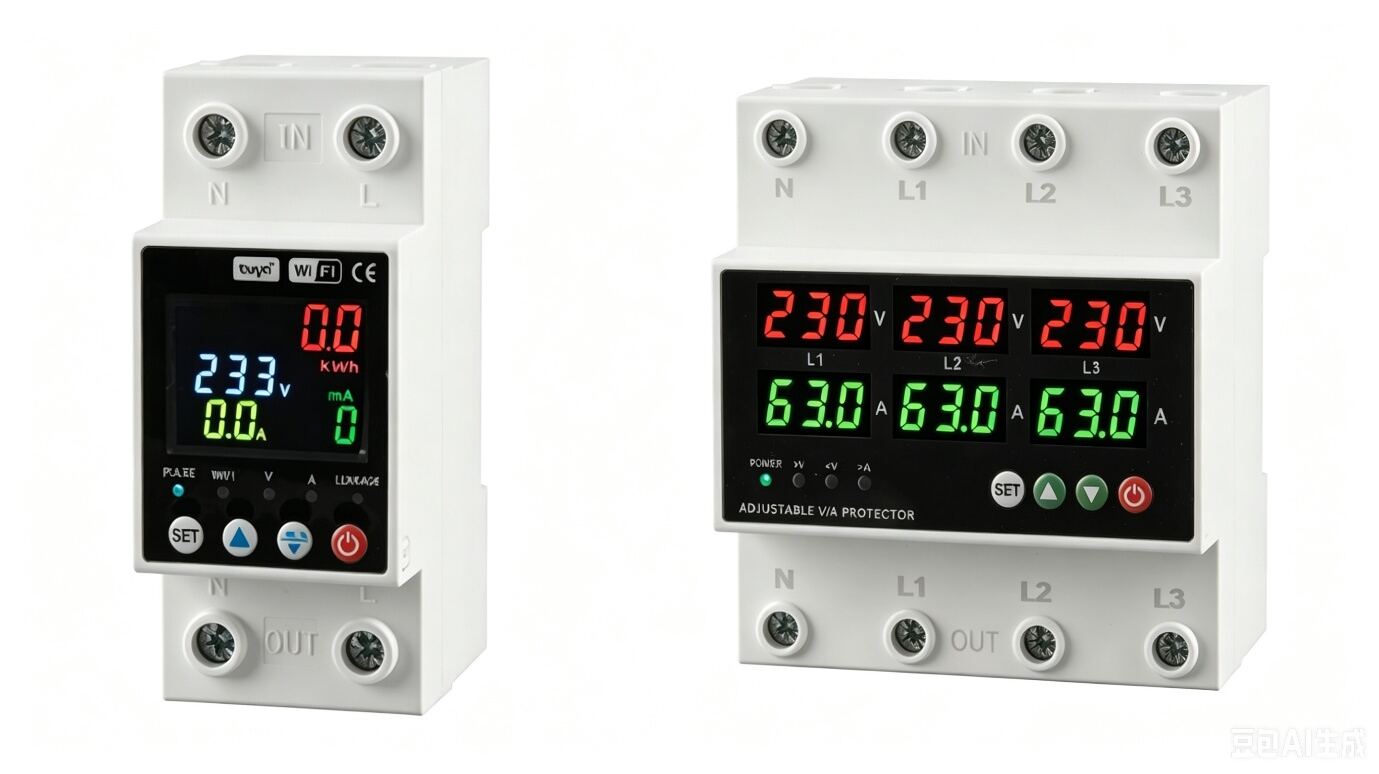

Izbira med enofaznimi in trifaznimi napetostnimi zaščitnimi napravami glede na stabilnost nevtralne žice

V: Kako določiti, ali vaša aplikacija zahteva enofazni ali trifazni napetostni zaščitnik glede na stabilnost nevtralne žice?

Odgovor:

Napetostne nihanja, napetostni sunki in fazne neuravnovešenosti so glavni vzroki poškodb elektronske opreme in motorjev v komercialnih in industrijskih objektih. Za zaščito kritične strojne opreme, sistemov za ogrevanje, prezračevanje in klimatizacijo (HVAC) ter pisarniške elektronike inženirji pogosto namestijo avtomatske zaščitne naprave proti previsoki in premajhni napetosti. Pri izbiri teh naprav pa b2b-nabavni uradniki in elektromonterski podjetniki pogosto srečajo ključno vprašanje: ali naj izberejo posamezne enofazne (ena-fazne) zaščitne naprave za napetost ali pa združeno trifazno (tri-fazno) zaščitno napravo za napetost? Čeprav je glavna konfiguracija napajalnega sistema opreme (220 V enofazno nasproti 380 V trifazno) najbolj očitna odločilna točka, je treba analizirati še eno globljo, zelo pomembno tehnično spremenljivko: stabilnost ničelne žice. Nestabilna ali prekinjena ničelna žica se obnaša različno glede na načrtovanje sistema, izbor napačne arhitekture zaščite pa lahko povzroči katastrofalno uničenje strojne opreme. Ta tehnični vodnik razlagal, kako stabilnost ničelne žice vpliva na obnašanje napetosti, kako oceniti stanje ničelne žice v vašem objektu ter kako določiti optimalno napetostni varovalnik konfiguracija za zaščito vaše opreme.

Razumevanje ključne vloge nevtralne žice

V standardnih trifaznih štiriježičnih električnih sistemih (npr. sistem TN-S ali TT) tri fazne žice (L1, L2, L3) prenašajo izmenični tok, medtem ko nevtralna žica (N) zagotavlja povratno pot toka nazaj do transformatorja. Nevtralna žica je prav tako povezana z ozemljitvijo sistema. Njena glavna funkcija je delovati kot referenčna točka in stabilizirati napetost med vsako fazo in nevtralno žico na standardni enofazni obratovalni ravni (običajno 220 V ali 230 V AC).

Če so obremenitve, priključene na vsako od treh faz, popolnoma uravnovešene, skozi nevtralno žico ne teče noben tok. Vendar so v dejanskih objektih uravnovešene obremenitve izjemno redke. Osvetlitev, računalniški sistemi in enofazni grelniki so razporejeni po vseh treh fazah, kar povzroča neskladje faz. Posledično neskladje toka se vrača skozi nevtralno žico, s čimer ostane sistem stabilen.
Nevarnost nevtralne nestabilnosti: plavajoča in prekinjena nevtrala
Nevtralna nestabilnost nastane, ko nevtralna žica ima ohlapno priključitev, povezavo z visoko odpornostjo ali pa je fizično prekinjena (kar se imenuje prekinjena nevtrala). To stanje je ena najnevarnejših električnih okvar, s katerimi se lahko sreča poslovna objekta, kar povzroči pojav, imenovan plavajoča nevtrala.

Ko je nevtralna žica prekinjena ali ohlapna:

• Nevtralna točka ni več povezana z ozemljitvenim potencialom. Plava in išče ravnovesno točko na podlagi impedanc obremenitev, povezanih z vsako fazo.

• V močno neravnovesnem sistemu bo faza z najmanjšo obremenitvijo izkusila masiven napetostni skok, ki se včasih približa fazno-fazni napetosti (do 380 VAC ali 400 VAC).

• Nasprotno, faza z največjo obremenitvijo bo izkusila hudo zmanjšanje napetosti (napetostni padec), ki bo padlo na 100 VAC ali manj.

• To pomeni, da je enofazna oprema, priključena na fazo z napihnjeno napetostjo, takoj uničena zaradi visoke napetosti, medtem ko oprema na fazi z znižano napetostjo odpove ali se pregreje zaradi visokega toka pri nizki napetosti.
  Kdaj določiti enofazni zaščitnik napetosti
  Enofazni zaščitniki napetosti so zasnovani tako, da spremljajo eno samo L-N (faza–ničla) vezavo in prekinejo obremenitev, če se napetost izmakne iz standardnega razpona (običajno 170 V do 270 V).


Določite posamezne enofazne zaščitnike v naslednjih primerih:

• Posebne enofazne obremenitve: Če vaša aplikacija sestoji izključno iz neodvisne enofazne opreme, kot so telekomunikacijski stoli, enofazne črpalke za vodo ali računalniki za laboratorijske namene.

• Visoka lokalna stabilnost ničelne žice: Če je glavni omrežni transformator blizu in ima stavba zelo stabilen lokalni sistem ozemljitve ter ničelne žice, so lokalne nihanja redka. Posamezni zaščitniki zagotavljajo ciljno in hitro izolacijo za določene občutljive stroje brez prekinitve obratovanja celotne naprave.

• Zahteve za ločitev faz: V stanovanjskih ali manjših poslovnih stavbah z enofazno razdelitvijo želite, da napetostna okvara na fazi A sproži le varovalnik faze A, pri čemer ostanejo fazi B in C v obratovanju, da se ohrani delno delovanje objekta.


Kdaj določiti trofazni napetostni varovalnik

Trofazni napetostni varovalniki hkrati spremljajo vse tri faze (L1, L2, L3) in nevtralno žico (N). Zaznavajo prekomerno napetost, podnapetost, izgubo faze, obrat faze in nesimetrijo faz (neskladnost).
Določite trofazni varovalnik v naslednjih primerih:

• Trofazne induktivne obremenitve: Težka oprema, kot so trofazni motorji, CNC stroji in industrijski hladi, zahteva pravilno delovanje vseh treh faz. Če ena faza odpove (izguba faze) ali pa se faze med vzdrževanjem obrnejo, se motor ustavi, zavrti v nasprotno smer ali hitro pregreje in poškoduje. Trofazni varovalnik takoj izklopi vse tri faze hkrati, da zaščiti motor.

• Nestabilna nevtralna napetost/Visoko tveganje prekinitve nevtralne žice: V podeželskih območjih, starih industrijskih parkih ali objektih z zapleteno nadzemno razvodno omrežno infrastrukturo je visoko tveganje prekinitve ali ločitve glavne nevtralne žice. Visokokakovostni tri-fazni zaščitnik z nadzorom nevtralne napetosti zazna vsak premik v nevtralni potencialni napetosti. Takoj, ko se nevtralna napetost začne »plavati« (kar povzroči nesimetrijo faz), tri-fazni zaščitnik izklopi napajanje celotnega razvodnega pulta in s tem zaščiti vse napeljane enofazne in trifazne naprave pred katastrofalno škodo.
  Kako oceniti stabilnost nevtralne napetosti v vašem objektu


Pred dokončanjem specifikacij za nakup izvedite spodnjo hitro inženirsko oceno:

• Merjenje napetosti med nevtralnim in ozemljitvenim vodnikom: Z multimeterjem, ki meri resnično efektivno vrednost (true-RMS), izmerite izmenično napetost med nevtralnim in ozemljitvenim vodnikom na glavnem razdelilnem panelu ob obremenitvi. Pri zdravem in stabilnem nevtralnem vodniku se običajno izmeri manj kot 2 V. Vrednost nad 5 V kaže na nestabilen nevtralni vodnik, vrednost 20 V ali več pa kaže na resno nevarnost plavajočega nevtralnega vodnika.

• Analiza nesimetrije faz: Preverite tok, ki teče skozi vsako od treh faz. Če presega 15 %, nevtralni vodnik prenaša pomembno povratno komponento toka, kar povečuje tveganje nihanja napetosti v primeru poslabšanja priključka nevtralnega vodnika.

• Ocenite ozemljitev objekta: Zagotovite, da ima objekt trdno ozemljitveno zanko z nizko odpornostjo. Trdna ozemljitev zagotavlja sekundarno povratno pot, ki lahko delno zmanjša napetostne sunkce pri plavajočem nevtralnem vodniku, kljub temu pa je še vedno nujen poseben zaščitnik.


DAQCN samoponastavljivi napetostni zaščitniki

DAQCN izdeluje industrijsko vodilno izbiro samoponovljivih zaščit pred previsokim in prenizkim napetostnim navorom. Naši zaščitni napravi so zasnovane z običajnimi profili za montažo na DIN-sinico, jarkimi LED-diagnostičnimi zasloni in visoko zmogljivimi mikrokrmilniki ter zagotavljajo takojšen odziv (manj kot 0,1 s). Tri-fazne napetostne zaščite DAQCN vključujejo napredno zaznavo neenakomernosti faz in izgube nevtralne žice, kar jih naredi končno zaščito pred dogodki plavajoče nevtralne žice. Za aplikacije z visokim tokom so te zaščitne naprave povezane tako, da krmilijo tuljave zunanjih magnetnih stikalcev, kar omogoča zaščito sistemov katerekoli velikosti.

Zaključek

Določitev, ali potrebujete enofazni ali trifazni napetostni zaščitnik, je odvisna od natančne analize obremenitve vaše opreme in stabilnosti električnega nevtralnega voda. Enofazni zaščitniki so idealni za izolacijo posameznih enofaznih vejačnih vezij, kjer je nevtralni vod stabilen. Če pa vaša obratovanja uporabljajo trifazno strojno opremo, trpijo zaradi visokega neskladja faz ali imajo zgodovino težav z nevtralnim vodom, je zaščitnik napetosti za vse tri faze nujen. Zaščitite svojo kapitalsko opremo in preprečite draga izpadanja s pomočjo certificiranih rešitev za zaščito napetosti podjetja DAQCN. Že danes stopite v stik s prodajnim in inženirskim oddelkom podjetja DAQCN, da najdete točno ustrezne zaščitne naprave za vaše razdelilne omare.
