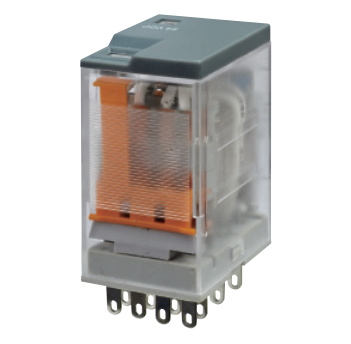

Kompaktni rele 2Z/4Z, 10 A – za montažo na tiskano ploščico ali v gnezdo

Hitra podrobnost:

1. nadzor relay , posredni rele
2. Nadzor visokotokovnih obremenitev s pomočjo majhnih tokovnih signalov ali prenašanje in ločevanje signalov med različnimi vezji

Specificacija

Izvedbe tuljave

Opis:

Majhen univerzalni elektromagnetni relej: konfiguraciji 2Z in 4Z za fleksibilno in visokogostotno stikanje

V sodobni industrijski avtomatizaciji, nadzornih ploščah in elektronski opremi je pogosto zahtevano zmožnost zanesljivega vklopa več vezij iz enega samega nadzornega signala. Majhen univerzalni elektromagnetni relej, ki je na voljo v kontaktih 2Z (DPDT) in 4Z (4PDT), zagotavlja to funkcionalnost z odličnimi električnimi lastnostmi in mehansko trdnostjo. Zasnovan za montažo na tiskane ploščice (PCB) in v vtičnice ter opremljen z raznoliko izbiro AC- in DC-kolic, ta serija relejev ponuja inženirjem, izdelovalcem nadzornih plošč in strokovnjakom za vzdrževanje vsestransko, prostorsko učinkovito rešitev za številne aplikacije preklopa – od logičnega zaklepanja in usmerjanja signalov do neposrednega nadzora srednje močnih obremenitev.

Visokokakovostne konfiguracije stikov za različne potrebe obremenitve

The relej je na voljo v dveh različnih razporeditvah stikov, pri čemer je vsaka optimizirana za določene zahteve glede toka in napetosti.

· Konfiguracija 2Z (DPDT – dvojni pol dvojni preklop):
Ta različica ima dva neodvisna preklopnika, vsak z nazivno močjo 10 A pri 220 V izmeničnega toka ali 30 V enosmernega toka. Nazivna moč 10 A jo naredi idealno za neposredno preklop srednje moči obremenitev, kot so tuljave stikalcev, elektromagnetni ventili, majhni motorji, grelci in osvetlitveni tokokrogi. Robustni kontakti iz srebrne zlitine zagotavljajo nizko odpornost kontakta in odlično odpornost proti lokovni eroziji.
· Konfiguracija 4Z (4PDT – štiripolni dvopoložajni preklopnik):
Ta različica ponuja štiri neodvisne preklopne kontakte, vsak z nazivno močjo 5 A pri 220 V izmeničnega toka ali 30 V oziroma 125 V izmeničnega toka. Različica 4Z je popolna za aplikacije, ki zahtevajo hkratni preklop več tokokrogov iz enega krmilnega signala, kot so zapleteni logični zaklepi, zaporedja večtokokrožnih sistemov, usmerjanje signalov v preskusni opremi ali povezovanje med različnimi krmilnimi sistemi. Kljub višjemu številu polov kompaktna konstrukcija varčuje z dragocenim prostorom na plošči.

Obe konfiguraciji ohranjata nizko kontaktno upornost ≤ 50 mΩ (merjeno pri 1 A, 6 V DC). To zmanjšuje izgube energije in nastajanje toplote na kontaktu, kar prispeva k dolgoročni zanesljivosti in energetski učinkovitosti, še posebej pri neprekinjenem delovanju ali operacijah z visokim številom ciklov.

Izboljšana izolacija in dielektrična trdnost za varno obratovanje

Varnost izolacija in električna ločitev sta ključnega pomena za vsak krmilni sistem, ta relej pa je izdelan v skladu z visokimi industrijskimi standardi. Ponuja izolacijsko upornost 500 MΩ pri 500 V DC, kar zagotavlja učinkovito ločitev med tuljavo in kontakti ter med neodvisnimi kontakti. Ta visoka upornost preprečuje uhajanje tokov in ohranja celovitost signalov v občutljivih elektronskih okoljih.

Ocenitve dielektrične trdnosti dodatno prikazujejo njegovo industrijsko kakovost:

· Med tuljavo in kontakti (BCC): Zdrži 1500 V AC v času 1 minuto, kar zagotavlja varno ločitev med nizkonapetostnim krmilnim vezjem in vezjem stikala za obremenitev.
· Med odprtimi kontakti (BOC): Vzdrži 1000 V AC 1 minuto, kar zagotavlja, da lahko kontakti varno prekinejo tokokrog brez iskrenja ali preloma, ko so v odprtem stanju.
· Med kontakti (CCC): Vzdrži 1500 V AC v času 1 minuto, kar zagotavlja odlično izolacijo med neodvisnimi kontakti v večpolnih konfiguracijah.

Te stroge ocene naredijo rele za uporabo v aplikacijah, ki zahtevajo zanesljivo izolacijo, kot so industrijski nadzorni pulti, sistemi za ogrevanje, prezračevanje in klimatizacijo (HVAC), varnostni tokokrogi ter oprema, ki je izpostavljena električnim motenjam.

Simetrični časi vklopa 25 ms za natančno nadzorovanje

V časovno kritičnih aplikacijah ima hitrost preklopa neposreden vpliv na delovanje sistema. Ta rele zagotavlja dosledno časovno usklajenost z časom vklopa 25 ms in časom izklopa 25 ms. Simetrična časovna razmerja vklopa/izklopa 25 ms zagotavljajo napovedljivo obnašanje pri zaporednem logičnem nadzoru, zmanjšujejo lok pri prehodu kontaktov in prispevajo k skupni odzivnosti sistema. Ta uravnotežena zmogljivost je še posebej pomembna v aplikacijah, kot so nadzor transportnih trakov, zaporedno vklanjanje črpalk in varnostne blokade.

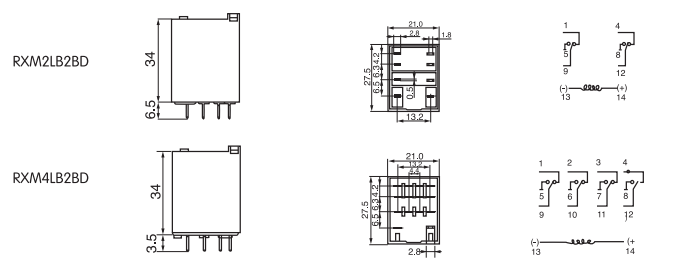

Dvojne možnosti zaključevanja: tiskano vezje in vtičnica za maksimalno prilagodljivost

A istaknjena lastnost te serije relejev je njihova podpora za priključitev na tiskane vezje (PCB) in vtičnice. Ta dvojna možnost ponuja pomembne praktične prednosti:

· Priključitev na tiskano vezje (PCB): omogoča neposredno spajkanje na tiskana vezja, kar je idealno za proizvodnjo v velikih količinah, konstrukcije z omejenim prostorom in trajne namestitve, kjer sta ključna stroški in velikost.
· Priključitev v vtičnico: omogoča namestitev po načelu 'vstavi in deluje' na standardne vtičnice za releje, kar olajša zamenjavo med vzdrževanjem, poenostavlja poljsko ožičenje in zmanjšuje čas nedelovanja. Vtičnice se lahko montirajo na DIN-sled ali ploščo, kar zagotavlja fleksibilnost pri razporeditvi v krmilnih omarah.

Zaradi te vsestranskosti lahko en sam model releja služi tako proizvajalcem opreme originalne opreme kot tudi terenskim servisnim aplikacijam, kar poenostavlja upravljanje zalog.

Nizka poraba energije tuljave za energetsko učinkovitost

Relej je zasnovan z mislijo na energijsko učinkovitost. Različice z enosmernim tokom (DC) tuljave porabljajo le 0,9 W nazivne moči, različice z izmeničnim tokom (AC) pa 1,2 VA. Ta nizka poraba moči zmanjšuje nastajanje toplote v ohišjih in obremenitev krmilnih vezij, kar naredi relej primernega za aplikacije z rezervnim napajanjem iz baterij ali za energijsko občutljive sisteme.

Širok izbor napetosti tuljave za globalno združljivost

The serija relejev ponuja izčrpno izbiro napetosti tuljave, ki pokriva tako enosmerni kot izmenični tok za uporabo po vsem svetu.

Izvedbe z enosmernim tokom so na voljo v napetostih 5 V, 6 V, 12 V, 24 V, 48 V in 110 V DC. Vsaka je natančno določena z napetostmi za vlečenje in sprostitev (npr. 4,0 V/0,50 V za tuljavo 5 V), kar zagotavlja zanesljivo delovanje znotraj določenih toleranc. Vrednosti upora tuljav so omejene na ±10 % tolerance, od 30 Ω (5 V) do 12 100 Ω (110 V). Nizka poraba moči 0,9 W naredi te tuljave idealne za izhode PLC-jev, vezje, ki jih upravljajo mikrokrmilniki, ter sisteme na baterijski pogon.

Izvedbe z izmeničnim tokom pokrivajo napetosti 6 V, 12 V, 24 V, 48 V, 120 V in 220/240 V AC. Tuljava 120 V ima upor 3500 Ω, medtem ko je izvedba 220/240 V na voljo z dvema vrednostima upora (14 000 Ω za 220 V in 16 500 Ω za 240 V), kar omogoča prilagoditev razlikam v napetostih električne omrežne oskrbe po celem svetu. Napetosti za vlečenje in sprostitev (npr. 176 V/66 V za tuljavo 240 V) zagotavljajo dosledno preklopno delovanje v celotnem obsegu izmeničnih napetosti. Nazivna moč 1,2 VA zagotavlja združljivost z vezji z nizko močjo in energijsko učinkovitimi sistemskimi konstrukcijami.

Vzdržna konstrukcija za dolgo življenjsko dobo

Čeprav niso podane natančne vrednosti mehanske in električne življenjske dobe v predstavljenih parametrih, je rele za izdelavo uporabljeni visokokakovostni material in preizkušene načine konstruiranja, da zdrži milijone vklopov v tipičnih industrijskih okoljih. Srebrno-zlitinski stiki odporni so proti zvarki in eroziji, medtem ko je izolacijski sistem tuljave zasnovan za neprekinjeno obratovanje. Dve možnosti priključitve prispevata tudi k fleksibilnosti uporabe brez izgube trdnosti.

Široka paleta aplikacij

Vsestranskost tega stikala ga naredi primerenega za številne aplikacije:

· Industrijske nadzorne plošče: Povezovanje med PLC-ji in terenskimi napravami, kot so kontaktorji, ventili in indikatorji.
· Sistemi ogrevanja, prezračevanja in klimatizacije (HVAC): krmiljenje ventilatorjev, črpalk, kompresorjev in aktuatorjev za zapiralne lopute.
· Gospodinjski aparati: Zagotavljanje zanesljivega preklapljanja v pralnih strojih, hladilnikih in klimatskih napravah.
· Avtomatizacija stavb: Upravljanje svetlobnih tokokrogov, nadzor dostopa in varnostni sistemi.
· Preskusna in meritvena oprema: usmerjanje signalov in preklop obremenitev v avtomatiziranih preskusnih sistemih.
· Medicinski pripomočki: Zagotavljajo zanesljivo izolacijo in preklapljanje diagnostične in terapevtske opreme.

Zaključek: Fleksibilna rešitev za stikanje z visoko gostoto

Majhen univerzalni elektromagnetni rele, na voljo v izvedbah 2Z in 4Z, ponuja bistveno kombinacijo visokih kontaktovih tokov (10 A pri 2Z, 5 A pri 4Z), izjemne električne izolacije, simetričnih časov vklopa 25 ms ter nizke porabe moči tuljave – vse to znotraj kompaktnega ohišja, ki omogoča montažo na tiskano ploščico (PCB) ali v vtičnico. Širok izbor napetosti tuljave zagotavlja globalno združljivost, medtem ko njegova trdna izdelava zagotavlja dolgoročno delovanje tudi v zahtevnih okoljih. Za inženirje in sistemske integratorje, ki iščejo zanesljivo, cenovno ugodno in resnično univerzalno rešitev za stikanje, predstavlja ta serija relejev nedvomno najboljšo izbiro. Ali že nadzorujete eno 10 A obremenitev z relejem 2Z ali pa več 5 A vezij z relejem 4Z – v vsakem primeru ponuja zmogljivost, prilagodljivost in vzdržljivost, ki jih zahtevajo sodobne avtomatizacijske in krmilne aplikacije.

Uporabe

Različni releji, vključno z LED indikatorji in testnim gumbom
Z oblikami stikov 2Z in 4Z
Z različnimi vrstami priključkov
Zlati tipi stikov
Prozorna prašno-varna zaščitna ovojnica, različne vrste namestitve
Na voljo so različni vtičniki
