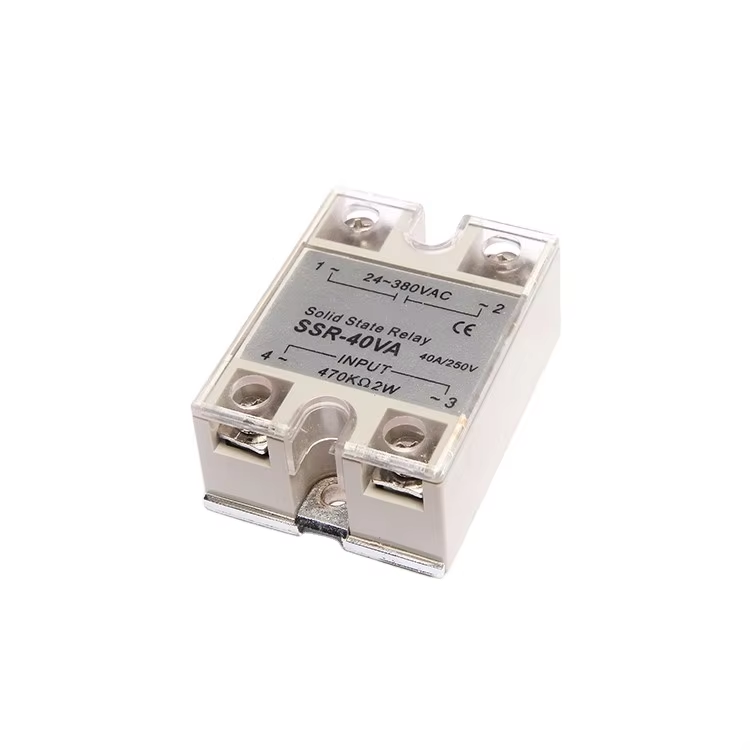

Zakaj je moj trdnostni rele naj bi ostal VKLOPEN brez vhodnega signala? Reševanje uhajanja in ostankov napetosti pri trdnostnih relejih

Uvod: izziv odpovedi SSR-ja pri izklopu

V industrijski avtomatiki in nadzornih ploščah je trdnostni rele (SSR) temeljni komponenta. V nasprotju s tradicionalnimi elektromehanskimi releji SSR-ji ponujajo hitro preklopno hitrost, tiho delovanje in izjemno dolgo življenjsko dobo zaradi odsotnosti gibljivih delov. Vendar industrijski inženirji, električni podjetniki in vzdrževalne ekipe pogosto srečajo frustrirajoč simptom: trdnostni rele ostane v vklopljenem stanju in nadaljuje napajanje obremenitve, tudi ko je nadzorni vhodni signal popolnoma prekinjen.
Ta pojav lahko povzroči resne operativne težave, izpad strojne opreme ali varnostne nevarnosti, kot so npr. neprekinjeno delujoči grelni elementi ali motorji, ki se ne izklopijo. Za nabavne menedžerje B2B in inženirje na tovarniških obratih je ključno razumeti, zakaj tranzistorski rele (SSR) ne izklopi in kako rešiti težave z ostankovo napetostjo ter uhodnim tokom. Ta vodnik ponuja podrobno tehnično analizo in rešitve korak za korakom, da zagotovite varno in zanesljivo delovanje vaših krmilnih vezij.

Razumevanje polprevodniške fizike, ki stoji za uhodnim tokom tranzistorskega releta (SSR)

Za odpravo težav, zakaj tranzistorski rele (SSR) ostane vklopljen, moramo najprej razumeti, kako se trdnostni stikalo razlikuje od mehanskega stika. Mehanski relay fizično loči fizične kontakte in ustvari zračni razmik z električno odpornostjo, ki je skoraj neskončna. Ko je mehanski rele odprt, je uhodni tok enak nič.

SSR pa uporablja polprevodniške materiale (običajno triake, tiristore ali MOSFETe), da blokira ali prevaja tok. Polprevodniki ne ustvarjajo fizičnega zračnega razmika. Celó v izklopljenem stanju polprevodniška naprava kaže majhno količino uhajajočega toka, ki običajno znaša med 1 in 10 miliamperov (mA). V normalnih okoliščinah pri obremenitvah z visoko močjo ta majhen uhajajoči tok ostane nepazljiv, saj ima obremenitev nizko impedanco. Če pa ima obremenitev visoko impedanco ali je izjemno občutljiva, je ta majhen uhajajoči tok v izklopljenem stanju dovolj velik, da obremenitev ostane pod napetostjo ali da na priključkih obremenitve nastane visoka ostankova napetost.

Pogosti vzroki, zakaj ostane SSR vklopljen

Obstaja več tehničnih razlogov, zakaj bi se SSR lahko ohranil vklopljen ali ne izklopljal, ko se odstrani vhodna napetost. Poglejmo najpogostejše vzroke:

1. Visok uhajajoči tok v izklopljenem stanju
Kot je že omenjeno, imajo vsi tranzistorski releji (SSR) določen tok uhajanja v izklopnem stanju. V nizko močnih vezjih, kot so tista za nadzor majhnih elektromagnetov, visokoimpedančnih indikatorjev ali majhnih elektronskih regulatorjev, lahko ta tok uhajanja obremenitev ohrani v vklopnem stanju. Obremenitev preprosto ne potegne dovolj toka, da bi se polprevodniški spoj SSR-ja vrnil v nepretočno blokirno stanje.

2. Prehodni prenapetosti in DV/DT vrhovi
AC tranzistorski releji (SSR) običajno uporabljajo tiristorje ali triake. Ti komponenti so občutljivi na hitrost spremembe napetosti v času, kar matematično izrazimo kot dV/dt. V industrijskih okoljih z induktivnimi obremenitvami (kot so motorji, transformatorji ali elektromagneti) se lahko pojavijo nenadne napetostne vrhove. Če dV/dt preseže ocenjeno vrednost SSR-ja, se notranji polprevodnik lahko sproži v prevodno stanje brez kakršnega koli vhodnega nadzornega signala. To pojavu pravimo prehodno inducirano vklopno stanje, ki traja, dokler izmenični tok ne preide skozi naslednjo ničlo.

3. Toplotni zagon in kratki stik polprevodnika
Če se SSR uporablja brez ustrezne odvajanja toplote, se notranja temperatura prehoda polprevodnika hitro poveča čez najvišjo dovoljeno mejo (običajno 125 stopinj Celzija). Ko se polprevodnik pregreje, izgubi sposobnost blokiranja napetosti in odpove v stanju kratkega stika. V tem stanju bo SSR ostal trajno vklopljen, ne glede na to, ali je krmilni vhod aktiven ali izklopljen.

4. Ostankova krmilna napetost
V sistemih, ki jih nadzoruje PLC, lahko tudi trdotelesni izhodni moduli kažejo uhajanje toka. Če je napetost v izklopljenem stanju izhodnega modula PLC višja od najmanjše napetosti za izklop SSR (običajno 1,0 do 1,5 V DC za enosmerni krmilni vhod), bo SSR ostal vklopljen. SSR le reagira na ostankovo napetost, ki je prisotna na krmilnem vodu.

Koraki za odpravo težav za inženirje na kraju samem

Če imate trdnostno rele, ki se ne izklopi, sledite temu strukturiranemu diagnostičnemu postopku, da ugotovite osnovni vzrok:

Korak 1: Odklopite vodnike vhodnega signalnega krmiljenja
Da določite, ali je težava na vhodni (krmilni) ali izhodni (obremenitveni) strani, fizično odklopite vodnike, priključene na vhodne priključke trdnostnega releja (običajno priključka 3 in 4).

• Če se trdnostni rele izklopi, je težava na krmilni strani. Imate ostankov napetosti ali uhajajoči tok iz vašega PLC-ja ali krmilnika.

• Če trdnostni rele ostane vklopljen, je težava na izhodni strani. Nadaljujte z naslednjimi koraki.


Korak 2: Izmerite napetost med priključki obremenitve

Ko je vhodni signal odklopljen, z visokokakovostnim digitalnim multimetrom izmerite izmenično ali enosmerno napetost med priključki obremenitve trdnostnega releja.

• Če izmerite polno omrežno napetost in je obremenitev aktivna, je notranji polprevodnik verjetno kratek zaradi toplotne poškodbe ali prekomernega toka.

• Če izmerite nižjo, nihajočo napetost (ostankovo napetost) in je obremenitev indikator z nizko močjo ali majhen rele, gre za uhajajoči tok.


Korak 3: Preizkusite SSR glede notranjega kratekega stika

Izklopite glavno napajalno napetost obremenitve. Uporabite multimetr v načinu merjenja upora (ohmov) ali preizkusa diode za merjenje med izhodnima priključkoma SSR-ja (običajno priključka 1 in 2).

• Zdrav SSR v nepovezanem stanju bi moral kazati izjemno visok upor (megoomi).

• Če je izmerjena vrednost približno nič ohmov, je polprevodniški spoj trajno poškodovan in kratkocirkuliran.
  Inženirski rešitve za odpravo uhajajočega toka in ostankove napetosti


Ko ugotovite vzrok težave, uporabite naslednje preizkušene inženirske rešitve, da preprečite, da bi se SSR ostal vklopljen:
Rešitev A: Namestite razbremenski upornik (shunt upornik)

Za obreme z visoko impedanco ali nizko močjo je namestitev močnostnega upora vzporedno z obremenitvijo najučinkovitejša rešitev. Ta upor, imenovan razbremenski upor, zagotavlja alternativno pot za uhodni tok v izklopljenem stanju. S preusmeritvijo uhodnega toka mimo obremenitve se napetostni padec na obremenitvi zmanjša na skoraj nič, kar omogoča popoln izklop.

• Formula: Za izračun zahtevanega upora poskrbite, da je tok skozi upor pri napetosti omrežja znatno višji od uhodnega toka trdnostnega releja v izklopljenem stanju.

• Primer: Za izmenično napetost 220 V in uhodni tok trdnostnega releja 5 mA bo upor 47 kOhm z nazivno močjo 2 W varno preusmeril uhodni tok.


Rešitev B: Uporaba RC dušilne vezave

RC dušilna vezava, sestavljena iz zaporedno povezanih upornika in kondenzatorja, naj bo priključena vzporedno z izhodnimi priključki trdnostnega releja (SSR). Dušilna vezava zatira visoke napetostne vrhove (dV/dt), ki nastanejo ob preklopu induktivne obremenitve, in s tem preprečuje napačno sprožitev tiristorja ali triaka.

Rešitev C: Integracija varistorja iz cinkovega oksida (MOV)

Za zaščito trdnostnega releja (SSR) pred prehodnimi napetostnimi vrhovi, ki lahko povzročijo začasno prevajanje ali trajno kratko vezavo, priključite ustrezno izbran varistor iz cinkovega oksida (MOV) vzporedno z izhodom SSR. MOV omeji visokonapetostne prenapetosti na varne ravni.

Zakaj trdnostni releji DAQCN ponujajo zanesljivost na ravni vodilnih industrijskih rešitev

Pri DAQCN razvijamo trdnostne releje tako, da zdržijo trde električne razmere v sodobnih industrijskih objektih. Naša visokoučinkovita serija trdnostnih relejev vključuje

• Zelo nizke uhodne tokove v izklopnem stanju, kar zmanjšuje ostankovo napetost na občutljivih obremenitvah.

• Visoke ocene dV/dt in vgrajene RC dušilne omrežja za izjemno zaščito pred prehodnimi pojavki pri stikanjih induktivnih motorjev in elektromagnetnih ventilov.

• Trpežni polprevodniški spoji z visokimi termičnimi rezervami, kar zmanjšuje tveganje toplotnega zaganjanja pri uporabi ustrezne toplotne izgube.


Za B2B veleposrednike, proizvajalce strojev in sistemsko integratorje pomeni izbor DAQCN pridobitev zanesljivih komponent za stikanje, ki zmanjšujejo število okvar na terenu in izključujejo draga vračila zaradi garancije.

Zaključek: Optimizacija vaših industrijskih krmilnih vezij

Trdno stanje releja, ki ostane vklopljen, je inženirski izziv, ki ga je mogoče rešiti. S sistematično diagnostiko, ali je osnovni vzrok ostankova napetost na vhodu, uhajajoča tok v izklopljenem stanju ali toplotna poškodba, ter z uporabo rešitev, kot so razbremenitveni uporniki ali zaščita pred prehodnimi pojavki, lahko inženirji zagotovijo stabilno obratovanje. Standardizacija na visokokakovostne komponente, kot so SSR-ji DAQCN, zagotavlja najvišjo učinkovitost, varnost in obratovalno življenjsko dobo vaših industrijskih avtomatizacijskih nastavitev.
