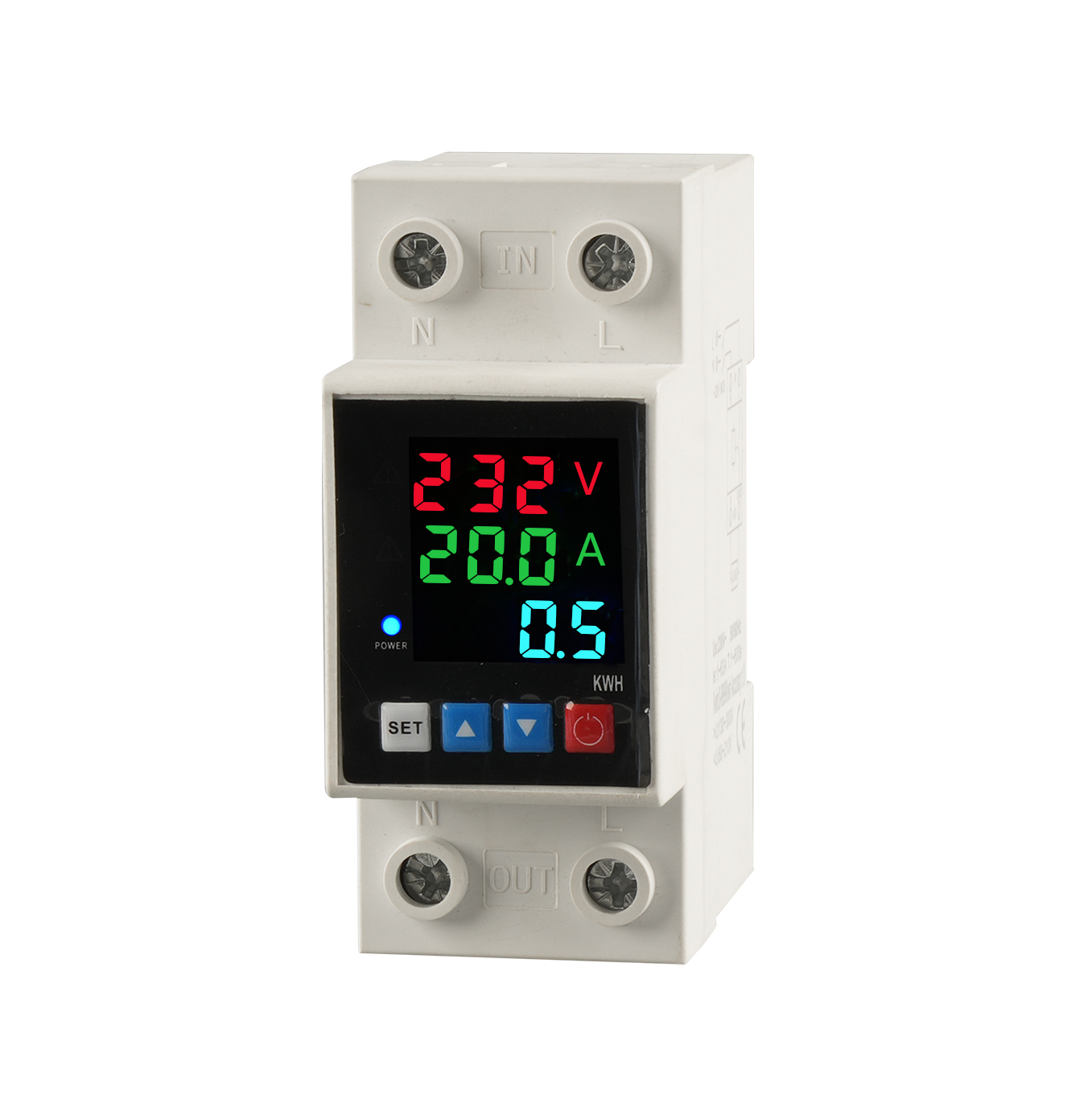

Bir gERİLİM KORUYUCU herhangi bir elektrik sisteminde en temel güvenlik bileşenlerinden biridir. Bir ticari tesis yönetiyor, bir endüstriyel üretim hattı işletiyor ya da kritik altyapıyı bakımıyla sorumluysanız, bir gERİLİM KORUYUCU işlevi, güvenli işletme ile maliyetli ekipman arızaları arasındaki farkı oluşturabilir. Gerilim dalgalanmaları, çoğu operatörün fark ettiği kadar sık gerçekleşir ve etkileri anında ortaya çıkabilir ya da zamanla motorlar, sürücüler, PLC'ler ve diğer hassas cihazlara sessizce zarar vererek birikebilir.
Bir voltaj koruyucunun temel işlevi, gelen şebeke voltajını sürekli olarak izlemek ve tehlikeli bir sapma tespit edildiğinde korunan devreyi otomatik olarak kesmektir. Bu tepki tamamen otomatik ve gerçek zamanlı olarak gerçekleşir; bu sayede voltaj koruyucusu herhangi bir zarar meydana gelmeden önce harekete geçebilir. Bu makalede, bir voltaj koruyucunun elektrik sistemi içinde tam olarak nasıl çalıştığını, kararlarını hangi iç mekanizmaların belirlediğini ve neden doğru şekilde yapılandırılması, etkili koruma açısından kritik önem taşıdığını inceleyeceğiz.
Bir Voltaj Koruyucunun İç Mekanizması
Voltaj Algılama ve Referans Karşılaştırması
Her voltaj koruyucunun merkezinde, besleme hattından canlı voltajı okuyan bir algılama devresi yer alır. Bu algılama devresi, ölçülen değeri bir karşılaştırıcıya (komparatöre) aktarır; karşılaştırıcı bu değeri önceden ayarlanmış eşik değerleriyle kıyaslar. Voltaj koruyucu, gelen voltajı hem üst sınırla hem de alt sınırla karşılaştırır. Ölçülen değer üst eşiği aşıyorsa voltaj koruyucu, aşırı voltaj durumunu tespit eder. Eğer değer alt eşiğin altına düşüyorsa voltaj koruyucu, düşük voltaj olayını kaydeder. Bu çift yönlü izleme, voltaj koruyucuyu çeşitli besleme anormallıklarına karşı etkili kılar.
Gerilim koruyucunun modern sürümleri, bu karşılaştırmayı yüksek doğrulukla gerçekleştirmek için elektronik karşılaştırıcılar veya mikroişlemci tabanlı mantık kullanır. Algılama devresinin doğruluğu, gerilim koruyucunun normal geçici dalgalanmalar ile gerçek bir arıza durumu arasında ne kadar güvenilir ayrım yapabileceğini doğrudan belirler. Endüstriyel sınıf gerilim koruyucu modelleri genellikle operatörlerin bağlı ekipmanın tam tolerans aralığına uyacak şekilde hem üst hem de alt kesme eşik değerlerini hassas bir şekilde ayarlamasına olanak tanır.
Kesme Sinyali ve Çıkış Rölesi Eylemi
Gerilim koruyucu bir eşik aşımı tespit ettiğinde, bir kesme sinyali üretir. Bu sinyal iç çıkış rölesini aktif hâle getirir. röle voltaj koruyucusunun, kontağı açarak yükün besleme yolunu kesmesiyle sağlanır. Voltaj koruyucusunun bu röleyi tetikleme hızı genellikle milisaniye cinsinden ölçülür; bu da çoğu hasarın önlenmesi için yeterince hızlı bir tepki sağlar. Bazı voltaj koruyucusu modellerinde ayrıca ayarlanabilir bir zaman gecikmesi bulunur; bu özellik, kendiliğinden ve hızlı bir şekilde düzelten kısa süreli, zararsız gerilim sıçramaları nedeniyle yanlış devre kesmelerini önlemeye yardımcı olur.
Voltaj koruyucusunun çıkış rölesi bir kontaktörle veya çapraz seri bağlanarak daha yüksek akım çeken yükleri dolaylı olarak kontrol etmesine olanak tanır. Bu tasarım, voltaj koruyucusunun doğrudan röle ile anahtarlama yapılamayacak kadar yüksek tam yük akımını taşıyan büyük motorlar ve endüstriyel makineleri koruması için uygundur. Voltaj koruyucusunun röle kontağı, yalnızca şebeke gerilimi kabul edilebilir aralıkta stabilize olduktan ve geçerliyse programlanmış kurtarma gecikmesi süresi tamamlandıktan sonra kapalı konumuna döner.
Gerilim Koruyucusunun Gerçek Sistem Koşullarına Nasıl Tepki Verdiği
Aşırı Gerilim Tespiti ve Yükün Kesilmesi
Aşırı gerilim, bir gerilim koruyucusunun yönetmesi tasarlanan en zarar verici koşullardan biridir. Şebeke gerilimi nominal maksimum değerinin üzerine çıktığında motor ve transformatörlerdeki yalıtım daha hızlı bozulur, elektronik bileşenler anında arızalanabilir ve tüm yüke yayılan termal stres artar. Gerilim koruyucusu bu durumu sürekli izler ve üst eşik değeri aşıldığı anda anında tepki verir. Yükü hızlıca keserek gerilim koruyucusu, yalıtımın bozulmasını, bileşenlerin yanmasını ve ekipmanların erken yaşlanmasını önler.
Endüstriyel ortamlarda aşırı gerilim olayları, genellikle şebeke tarafında ani yük atılması, transformatörlerde kademe değiştirici hataları veya dağıtım ağında arızalar nedeniyle meydana gelir. Gerilim koruyucu, bu yukarı akım kaynaklarından bağımsız olarak çalışır ve giriş terminallerinde ölçülen gerilim değerine yalnızca buna göre tepki verir. Bu bağımsızlık, arızanın kök nedeni bilinmiyor veya dış kaynaklı olsa bile gerilim koruyucuyu güvenilir bir son savunma hattı haline getirir.
Alçak Gerilim Tespiti ve Ekipman Güvenliği
Gerilim düşüklüğü de aynı derecede tehlikelidir ve bu durumda gerilim koruyucusu, kritik korumanın başka bir katmanını sağlar. Şebeke gerilimi nominal minimum değerinin altına düştüğünde motorlar, torku korumak için aşırı akım çeker; bu da aşırı ısınmaya ve sargı hasarına neden olur. Kontrol devreleri de düşük gerilim altında düzensiz davranış gösterebilir; bu durum güvenlik riskleri ve üretim hatalarına yol açar. Gerilim koruyucusu bu koşulları izler ve termal veya işlevsel hasar meydana gelmeden önce etkilenen ekipmanı kesmek üzere çıkış rölesini devreye sokar.
Gerilim koruyucusu, düşük gerilim tespiti için yapılandırılmışsa özellikle uzun kablo hatlarına sahip tesislerde, zayıf şebeke altyapısına sahip ortamlarda veya sık sık yüksek yükte çalıştırılan cihazların bulunduğu durumlarda oldukça değerlidir. Gerilim koruyucusu, operatörlerin sistemin en hassas cihazının minimum çalışma gerilimini yansıtan daha düşük bir devreye alma eşiği belirlemesine olanak tanır. Bu hedefe yönelik yapılandırma, gerilim koruyucusunun yalnızca koruma gerektiğinde tam olarak devreye girmesini sağlar ve normal, kararlı işletim sırasında gereksiz kesintilere neden olmaz.
Gerilim Koruyucusunun Doğru Yapılandırılması ve Kurulumu
Belirli Ekipmanlar İçin Eşik Değerlerinin Belirlenmesi
Herhangi bir gerilim koruyucunun etkinliği, devreye girme eşiklerinin nasıl yapılandırıldığına büyük ölçüde bağlıdır. Operatörler, izin verilen gerilim aralığını belirlemek için bağlı ekipmanın tip etiketi verilerine ve teknik özelliklerine başvurmalıdır. Gerilim koruyucusu, üst devreye girme noktası ekipmanın maksimum anma geriliminin hemen altına, alt devreye girme noktası ise minimum değerinin hemen üzerine ayarlanmalıdır. Bu yapılandırma, gerilim koruyucusuna ekipmanı korumak için yeterli duyarlılık kazandırırken, normal şebeke dalgalanmalarını tolerans göstermesini ve yanlış devreye girmelere neden olmamasını sağlar.
Birçok endüstriyel gerilim koruyucu modeli, sabit ve ayarlanabilir eşik ayarları sunar. Ayarlanabilir gerilim koruyucu modelleri, bakım mühendislerine sistem koşulları zaman içinde değiştiğinde koruma parametrelerini ayarlama esnekliği sağlar. Yeni bir tesis kurulumunda gerilim koruyucu kullanılırken, birkaç gün boyunca şebeke gerilimini izlemek ve gözlemlenen aralığı kullanarak gerilim koruyucu eşiklerini doğru şekilde kalibre etmek iyi bir uygulamadır.
Kumanda Panolarına ve Güvenlik Devrelerine Entegrasyon
Gerilim koruyucu, genellikle koruduğu yüklerin önünde, ana kontrol panosuna yerleştirilir. Çıkış rölesi kontakları, gerilim koruyucunun devreye girmesi durumunda ana kontaktörün bobin enerjisini keserek tüm yük grubuna verilen gücü etkili bir şekilde kesen şekilde kontrol devresine bağlanır. Bu entegrasyon, gerilim koruyucunun sistemin genel güvenlik mantığının bir parçası haline gelmesini sağlar; yani bu cihaz izole olarak çalışmaz. Daha gelişmiş kurulumlarda gerilim koruyucunun çıkışı aynı zamanda SCADA sistemi veya alarm rölesine de bağlanabilir ve böylece operatörlere uzaktan gerilim arızası olayları hakkında bildirim yapılabilir.
Gerilim koruyucusunun düzenli olarak test edilmesi, algılama ve açma işlevlerinin zaman içinde doğru kalmasını sağlamak açısından da hayati öneme sahiptir. Kalibrasyon kayması, röle kontak aşınması veya gevşek kablolama, gerilim koruyucusunun güvenilirliğini azaltabilir. Simüle edilmiş gerilim arızası testleri de içeren yapılandırılmış bir bakım programı, gerçek bir arıza durumunda gerilim koruyucusunun doğru çalışacağını doğrulamaya yardımcı olur.
SSS
Gerilim koruyucusu hangi tür arızaları tespit eder?
Gerilim koruyucusu, aşırı gerilim ve düşük gerilim koşullarını tespit etmek üzere tasarlanmıştır. Şebeke gerilimi üst eşik değerini aştığında, izolasyon ve bileşen hasarlarını önlemek için gerilim koruyucusu devreye girer. Şebeke gerilimi alt eşik değerinin altına düştüğünde ise motorun aşırı ısınmasını ve kontrol devresi arızalarını önlemek amacıyla yük kesilir. Bazı gerilim koruyucusu modelleri ayrıca üç fazlı sistemlerde faz kaybı veya faz dengesizliğine de tepki verir.
Gerilim koruyucusu bir arızaya ne kadar hızlı tepki verir?
Bir gerilim koruyucunun tepki süresi, tasarımına ve yapılandırılmış herhangi bir zaman gecikmesi ayarlarına bağlıdır. Çoğu elektronik gerilim koruyucu modeli, bir eşik aşımı tespit edildikten sonra milisaniye içinde tepki verir. Kasıtlı bir zaman gecikmesi yapılandırılmışsa gerilim koruyucu, kısa süreli geçici dalgalanmalara tepki vermemek için ayarlanan süre boyunca bekleyecek ve ardından devreye girecektir. Bu hız ile kararlılık arasındaki denge, ayarlanabilir gerilim koruyucuların endüstriyel uygulamalarda kullanılmasının temel avantajlarından biridir.
Bir arıza giderildikten sonra gerilim koruyucu otomatik olarak sıfırlanabilir mi?
Evet, voltaj koruyucunun birçok modeli, besleme gerilimi kabul edilebilir aralığa geri döndüğünde otomatik sıfırlamayı destekler. Voltaj koruyucu, beslemeyi sürekli olarak izler ve programlanan kurtarma gecikmesinden sonra çıkış rölesinin kapanmasına izin vererek yüküne güç sağlamayı yeniden başlatır. Ancak kritik uygulamalarda, operatörün sistemi güç yeniden sağlanmadan önce incelemesini sağlamak amacıyla manuel sıfırlama yapılandırmaları tercih edilir. Hangi sıfırlama modunun desteklendiğini doğrulamak için her zaman voltaj koruyucunun teknik özelliklerini inceleyin.
