لماذا يصدر رеле التحكم الخاص بي صوت طقطقة أو لا يُحرر؟ الأسباب والحلول للوحات الصناعية

س: لماذا يصدر ريليه التحكم صوت طقطقة أو لا ينفصل؟ الأسباب والحلول الخاصة باللوحات الصناعية
أ: أ مرحل إذا كان الريليه يصدر صوت طقطقة أو همس، أو يبقى مغلقًا بعد زوال الأمر، أو يرفض التبديل، فهذا يدل على وجود خلل في الدائرة المحيطة به. ابدأ بالتحقق من مصدر تغذية ملف اللوب، ثم تحقق من التوصيلات، ثم من الحالة الميكانيكية للريليه، مع إجراء القياسات في كل خطوة بدلًا من استبدال القطع عشوائيًّا.

١. تبدأ ظاهرتا الطقطقة والهمس عادةً عند ملف اللوب
لا يمكن أن يظل الجزء المتحرك مغلقًا إلا ما دامت القوة المغناطيسية أكبر من قوة النابض، وهذه القوة تعتمد على الجهد الفعلي الموجود عند طرفي ملف اللوب لحظة حدوث العطل.
• قِس جهد طرفي ملف اللوب باستخدام جهاز متعدد القياسات الرقمي أثناء حدوث العطل، وقارن الناتج بحد التشغيل المذكور في ورقة المواصفات التقنية، والذي يكون عادةً حوالي ٨٥٪ من الجهد المُصنَّف.
•ابحث عن انخفاض الجهد عند تشغيل أحمال أخرى: فقد يؤدي مصدر تيار مستمر بجهد ٢٤ فولت يعمل بالقرب من حده الأقصى، أو محول تحكم غير كافٍ السعة، أو زوج أسلاك رفيعة طويلة جدًّا إلى خفض جهد الطرفية دون مستوى التشغيل.
•في سلاسل السلامة والقفل التبادلي المتصلة على التوالي، يتشارك عدة لفات في الجهد المتوفر، وبالتالي يرى كل ريلاي جزءًا فقط من هذا الجهد. وعليك مراجعة تصميم الدائرة إذا كانت السلسلة قد توسَّعت تدريجيًّا على مرِّ السنين.
•قد يتسبَّب مصدر تيار مستمر معطوب ذو اهتزاز عالٍ في تذبذب ريلايات التيار المستمر بشكل متكرِّر أو انقطاعها المتكرِّر؛ لذا تحقَّق من الحافلة باستخدام نطاق التيار المتناوب وكذلك نطاق التيار المستمر.
•عادةً ما يشير الرنين الصاخب والحرارة الزائدة في ريلاي التيار المتناوب إلى وجود حلقة تظليل متصدِّعة، أو سطح قطب متسخِّن، أو انخفاض في جهد التغذية، ويحتاج غالبًا إلى الاستبدال.

٢. التحرُّر البطيء يشير إلى وجود ديودات أو مغناطيسية متبقِّية أو مشكلة في التوصيلات.
عندما يستغرق الريلاي وقتًا مرئيًّا ليُطفَأ، أو لا يُطفَأ إطلاقًا، فافحص ثلاثة أمور بالترتيب التالي.
• تركيب ديود حرّ التدفق مباشرةً عبر لفافة تيار مستمر يُبطئ عملية الإفلات بشكلٍ كبير: فالطاقة المخزَّنة في اللفافة تدور عبر الديود ومقاومة اللفافة، مما يُبقي المرحل مغلقًا لعشرات أو مئات الميلي ثانية، وقد يؤدي ذلك إلى خللٍ في المتتاليات الحساسة للوقت. وإذا كانت سرعة الإفلات ذات أهمية، فاستخدم ديودًا مع مقاومة متسلسلة أو دارة تثبيت بزاينر مُصمَّمة بحيث تحد من القمة الجهدية بينما تسمح بانحدار التيار بشكل أسرع.
• قد تحتفظ المغناطيسية المتبقية بالذراع المتحرك في وضع الإغلاق بعد انقطاع التغذية الكهربائية؛ وتتفاقم هذه الظاهرة عند وجود غبار أو شحوم أو صدأ أو بقايا محترقة على أسطح الأقطاب، لأنها تقلل الفجوة الهوائية. نظِّف أسطح الأقطاب، واستبدل المرحل إذا استمر التصاق الذراع.
• تحقَّق من التوصيلات بحثًا عن مسار غير مقصود لإبقاء المرحل مُشغَّلًا. فإذا كان المرحل يغذي لفافته الخاصة عبر أحد مفاتيحه المفتوحة عادةً (NO)، بينما يكون مسار الإيقاف مفتوحًا، فلن يُفلت أبدًا. تتبع الدارة وفق الرسم التخطيطي قبل أن تقرّر أن المرحل تالٍ.

٣. إن التصاق أو لحام نقاط التلامس يتطلّب تحديد السبب الجذري، وليس مجرد الاستبدال.
الاتصالات الملحومة تكون دائمًا تقريبًا عَرَضًا لطاقة تفوق التصنيف المسموح به للاتصال، أو لقوس كهربائي متكرر، أو لكليهما معًا.
• الأحمال ذات التيارات الابتدائية العالية، مثل صفوف المصابيح والمحاثات والمكثفات والمحركات والملفات التي تُشغَّل دون حماية من القوس الكهربائي، قد تتسبب في لحام دقيق للاتصالات عند الإغلاق؛ ومع تكرار الدورات يزداد حجم اللحام تدريجيًّا حتى يبقى الاتصال مغلقًا باستمرار.
• بعد عزل اللوحة كهربائيًّا، افحص الاتصالات بحثًا عن الحفر الصغيرة وانتقال المادة واسوداد السطح وانصهار الأطراف؛ فغالبًا ما يظهر الاتصال الملحوظ لحامًا معدنيًّا مرئيًّا.
• قِس مقاومة الاتصال أثناء تغذية المرحل وعند انقطاع التغذية عنه. فالمقاومة عند اتصال سليم مغلق تكون بالعشرات من الملي أوم؛ أما عند اتصال مهترئ بشدة فقد تصل إلى مئات الملي أوم أو حتى تصبح دائرة مفتوحة.
• عند استبدال المرحل، عالج السبب الجذري الذي أدّى لتلفه: أضف حماية من القوس الكهربائي، أو زِد تصنيف التحمل للاتصالات، أو عدِّل فئة الاستخدام. فبدون معالجة السبب الجذري، سيتعرض المرحل البديل لنفس النوع من الفشل.

٤. ارتداد الاتصال ظاهرة طبيعية، لكن اعرف متى يكون له أهمية
يَرْتَجِفُ كُلُّ رِيلايٍ إلكتروميكانيكي لِفَتْرَةٍ وَجيزةٍ عِنْدَ الإغلاق، وَعَادَةً مَا تَسْتَغْرِقُ هَذِهِ الفَتْرَةُ بَضْعَ مِلْلي ثَانِيَاتٍ قَبْلَ أَنْ تَسْتَقِرَ المَلاَمِسُ.
• إِذَا كَانَ العَدَّادُ أَو مَدْخَلُ وَحْدَةِ التَّحَكُّمِ البَرْمَجِيَّةِ (PLC) أَو الوَحْدَةُ الإلكترُونِيَّةُ تَرَى أَمْرًا وَاحِدًا كَأَنَّهُ عَدَّةُ نَبَضَاتٍ، فَأَضِفْ مِرْشَاحَ تَثْبِيتٍ بَدَلَ اسْتِبْدَالِ الرِّيلايَاتِ.
• تَزْدَادُ مُدَّةُ الارْتِجَافِ عِنْدَ المَلاَمِسِ المُتآكِلَةِ أَو المُتَلَوِّثَةِ مُقَارَنَةً بِالمَلاَمِسِ الجَدِيدَةِ، لِذَلِكَ يُمْكِنُ لِظُهُورِ تَزَايُدٍ مُفَاجِئٍ فِي العَدَدَاتِ الخَاطِئَةِ أَنْ يَدُلَّ بَعْدُ عَلَى قُرْبِ انْتِهَاءِ عُمْرِ الرِّيلايِ.

٥. إجْرَاءٌ مَجَالِيٌّ مُرَتَّبٌ حَسَبَ المَرَاحِلِ
اتَّبِعِ التَّرْتِيبَ نَفْسَهُ كُلَّ مَرَّةٍ لِكَيْ تَكُونَ القِيَاسَاتُ قَابِلَةً لِلمُقَارَنَةِ.
١. فَصِلِ اللَّوْحَةَ بِوَسِيلَةِ القَفْلِ وَوَسِيلَةِ التَّعْلِيقِ. فَحِّصِ الرِّيلايَ وَالمَقْعَدَ لِلتَّأَكُّدِ مِنْ وُجُودِ طَرَفِيَاتٍ مُفَكَّكَةٍ أَو بَلاَسْتِيكٍ مُغَيَّرِ اللَّوْنِ أَو رَائِحَةٍ حَرِيقٍ أَو غُبَارٍ، وَشَدَّ الطَّرَفِيَاتِ إِلَى العَزْمِ المُحَدَّدِ.
٢. أَعِدْ تَغْذِيَةَ الدَّائِرَةِ وَأَعِدْ إِظْهَارَ الخَطَأِ. قِسْ جَهْدَ طَرَفِيَّاتِ اللَّفِيفِ خِلَالَ الحَدَثِ، ثُمَّ قِسْ جَهْدَ النَّبِيضَةِ نَفْسِهَا عِنْدَ مَخْرَجِ مَصْدَرِ التَّغْذِيَةِ؛ فَإِنْ كَانَ الفَرْقُ كَبِيرًا فَذَلِكَ يَدُلُّ عَلَى هُبُوطٍ فِي التَّوصِيلَاتِ أَو الطَّرَفِيَاتِ بَيْنَ النُّقْطَتَيْنِ.
٣. قم بإزالة التغذية الكهربائية عن الملف وقِس مقاومته، ثم قارن القيمة المقاسة بقيمة المواصفات الواردة في ورقة البيانات، مع أخذ درجة حرارة لفائف السلك في الاعتبار. فإذا كانت المقاومة المقاسة بعيدة جدًّا عن النطاق المتوقع، فهذا يدل على وجود قصر أو انقطاع في اللفائف.
٤. شغِّل المرحل وانتبه إلى صوت التشغيل والإيقاف، وقارن هذا الصوت بصوت مرحل سليم معروف من نفس الطراز.
٥. استبدل المرحل بآخر سليم معروف من الطراز نفسه تمامًا. فإذا انتقل العطل مع المرحل، فالمشكلة تكمن في المرحل؛ أما إذا بقي العطل في مكانه، فالمشكلة تكون في الدائرة أو مصدر التغذية أو الحمولة.
٦. في حال الشكاوى المتعلقة بالتأخر في الإيقاف، قِس مدة التأخير باستخدام ساعة توقيت ومصباح مؤشر، أو باستخدام راسم ذبذبات متصل عبر أحد التلامسين، ثم كرر الاختبار بعد تغيير وحدة كبح ملف التحكم. سجِّل النتيجة، وعالج السبب الجذري، وشغِّل الدائرة تحت الحمولة عدة مرات قبل الانتهاء.

٦. الاستبدال أو الإصلاح: نظرة عملية

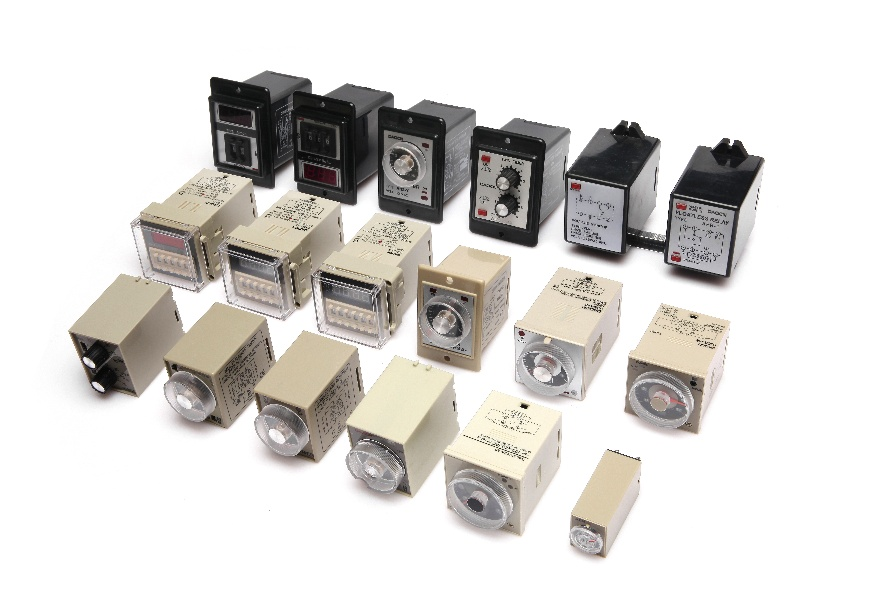

تنظيف أسطح الأقطاب الملوثة وإعادة تركيب الريلاي في مقبسه يُعَدُّ صيانةً مشروعةً، لكن وجود حلقات تظليل متصدِّعة أو تلامسات ملحومة أو لفائف محترقة يتطلَّب الاستبدال. احتفظ بقطع غيار من كل نوعٍ من الريلايات المستخدمة في اللوحة، وافترض استبدالها بقطع ذات جهد ملف وتصنيفات تلامس مُؤكَّدةٍ في ورقة البيانات الفنية بدلًا من قطع تشبهها ظاهريًّا فقط. ريلايات التحكم من شركة DAQUAN والمقابس المُناسبة لها مصنوعة خصيصًا للوحات الصناعية، ويمكن للمصنع تأكيد البيانات الكهربائية لأي نموذجٍ بناءً على ورقة بياناته الإنتاجية عند تحديد قطعة بديلة أو تصميم لمصنِّع أصلي.

راجع بيانات الحمل مقابل ورقة البيانات الفنية الإنتاجية.
