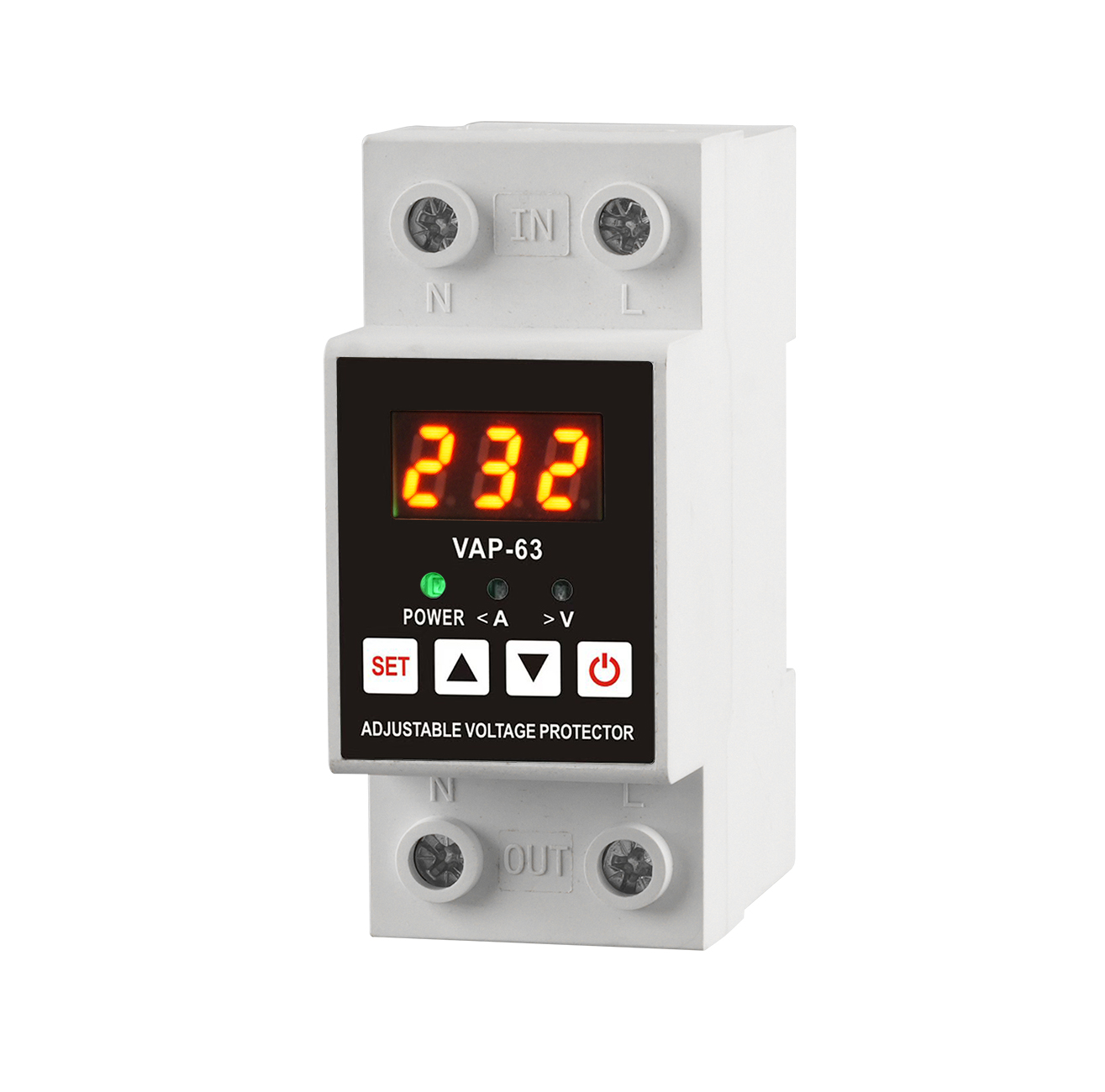

A feszültségvédelmi készülék egy elektromos eszköz, amelynek feladata a hálózati feszültség szintjének figyelése, és amely automatikusan lekapcsolja a terhelést vagy az áramkört, ha a feszültség meghaladja vagy alácsúszik a biztonságos működési határértéken. Ipari és kereskedelmi környezetekben a labilis villamosenergia-elosztás a leggyakoribb és legnagyobb költséggel járó okai közé tartozik a berendezések károsodásának, a termelés leállásának és a biztonsági baleseteknek. Annak megértése, hogy egy feszültségvédelmi készülék mit tesz, és miért fontos, elengedhetetlen minden olyan személy számára, aki felelős a létesítmény-kezelésért, a berendezések karbantartásáért vagy az energiaellátó rendszerek tervezéséért.
Minden elektromos rendszer érzékeny a feszültségzavarokra, legyen szó akár az ellátóhálózat ingadozásairól, hirtelen terhelésváltozásokról, akár a tápellátó hálózaton fellépő hibás állapotokról. Egy megfelelően kiválasztott feszültségvédelmi eszköz az első védelmi vonal, amely izolálja a érzékeny gépeket és rendszereket, mielőtt bármilyen káros feszültségállapot visszafordíthatatlan károkat okozna. Ez a cikk pontosan azt magyarázza el, mi is egy feszültségvédelmi eszköz, hogyan működik, és miért egy ésszerű üzemeltetési és pénzügyi döntés telepíteni egyet bármely olyan létesítményben, amely kritikus fontosságú elektromos berendezéseket üzemeltet.
Mi egy feszültségvédelmi eszköz, és hogyan működik
Alapvető funkció és működési elv
Egy feszültségvédelmi eszköz folyamatosan mintavételezi a bejövő tápfeszültséget, és összehasonlítja azt programozható felső és alsó határértékekkel. Amikor a mért feszültség meghaladja a túlfeszültségi küszöbértéket, vagy leesik az alulfeszültségi küszöbérték alá, a feszültségvédelmi eszköz aktiválja a relé kimenet, amely megnyitja a vezérelt áramkört, és megszakítja az áramellátást a csatlakoztatott terheléshez. Ez a művelet ezredmásodpercek alatt zajlik le, ami elegendően gyors ahhoz, hogy megelőzze a legtöbb típusú elektromos károsodást. Amint a feszültség visszatér a normál üzemelési tartományba, és egy előre beállított időkésleltetés letelt, a feszültségvédelmi eszköz automatikusan visszaállíthatja az áramellátást, vagy manuális újraindításra várhat – az eszköz konfigurációjától függően.
A modern ipari minőségű feszültségvédelmi eszközök beállítható értékekkel rendelkeznek, azaz a mérnökök finomhangolhatják mind a kioldási küszöbértékeket, mind az időkésleltetést az egyes berendezések specifikus tűréshatáraihoz igazítva. Ez a rugalmasság lehetővé teszi a feszültségvédelmi eszköz alkalmazását széles körben: motorkészülékek és kompresszorok védelmétől kezdve érzékeny vezérlőpanelek, légtechnikai rendszerek és automatizált gyártósorok biztosításáig. A feszültségvédelmi eszköz lényegében egy nyers villamos feltételt védő műveletté alakít át emberi beavatkozás nélkül.
Feszültségvédő belső kulcskomponensei
Egy tipikus feszültségvédő tartalmaz egy érzékelő áramkört, amely a valós idejű feszültséget méri, egy összehasonlító egységet, amely az értéket a beállított küszöbértékekhez viszonyítja, egy időzítő modult, amely a konfigurálható késleltetést biztosítja, és egy kimeneti relét, amely fizikailag megszakítja vagy zárja az áramkört. A magasabb specifikációjú feszültségvédő modellek továbbá LED állapotjelzőket, hibatárat és széles bemeneti feszültség-tartományt is tartalmaznak, így mind egymásos, mind háromfázisú rendszerekben használhatók. Ezek a funkciók segítik a karbantartási csapatokat abban, hogy gyorsan azonosítsák, mikor működött a feszültségvédő, és milyen típusú feszültség-helyzet indította el, így a hibadiagnosztika gyorsabb és pontosabb lesz.
Miért jelentenek komoly ipari kockázatot a feszültség-ingadozások
A feszültség-Instabilitás rejtett költsége
A feszültség-ingadozások sokkal gyakoribbak, mint amit a legtöbb létesítményüzemeltető gondolna. A villamosenergia-szolgáltató által szolgáltatott feszültség ingadozásai, a teljesítménytényező-korrekciók, hirtelen motorindítások, transzformátorcsúszópont-változtatások és külső hálózati zavarok mindegyike okozhat váratlan feszültségcsúcsokat vagy -eséseket. Ha nincs feszültségvédő berendezés telepítve, ezek az ingadozások közvetlenül elérhetik a csatlakoztatott berendezéseket. A túlfeszültségi állapotok szigetelési meghibásodást, motortekercsek túlmelegedését, kondenzátorok és vezérlőlapok korai meghibásodását, sőt extrém esetekben villamos tűz kialakulását eredményezhetik. Az alacsony feszültségű állapotoknál a motoroknak túlzott áramfelvételre van szükségük a kimeneti nyomaték fenntartásához, ami hőterhelést okoz, és jelentősen lerövidíti a berendezések élettartamát.
A pénzügyi hatás jelentős. Egy leégett ipari motor vagy egy megsérült programozható logikai vezérlő (PLC) cseréje tízezres dollárokba kerülhet, és ez az összeg nem tartalmazza a kiesett termelési időt, a javítási munkadíjakat vagy a tervezetlen leállásokból eredő láncreakciókat. Ezzel szemben egy feszültségvédő egyszerű, alacsony költségű alkatrész, amely már az első alkalommal, amikor megakadályoz egy feszültséggel kapcsolatos hibát, megtéríti magát. Azok a létesítmények, amelyek kritikus áramkörökhöz nem alkalmaznak feszültségvédőt, gyakorlatilag kezeltetlen kockázatot vállalnak, amelyet egyszerű védőintézkedésekkel kizárhatnának.
Iparágak, ahol a feszültségvédő különösen kritikus
Gyártóüzemek, élelmiszer-feldolgozó létesítmények, víztisztító állomások, nagy hűtés- és fűtésigényű kereskedelmi épületek, valamint mezőgazdasági műveletek mind folyamatosan és megbízhatóan működő villamos berendezésekre támaszkodnak. Ezekben a környezetekben a feszültségvédelmi készülék nem választható – ez a felelős energiaellátás-kezelési stratégia egyik alapvető eleme. A szivattyús állomások például különösen érzékenyek az alacsony feszültségre, mivel a csökkent feszültségen történő üzemeltetés miatt a szivattyúmotorok gyorsan túlmelegednek. A hűtőtároló létesítmények a kompresszorok pontos elektromos tűréshatárok közötti működésétől függenek, és a feszültségvédelmi készülék biztosítja, hogy bármely ellátási eltérés esetén biztonságos, vezérelt leállás következzék be, ne pedig károsító üzemmód. Minden olyan környezet, ahol a berendezések leállása közvetlenül termékveszteséghez vagy biztonsági kockázathoz vezet, az a környezet, ahol a feszültségvédelmi készülék egyértelmű, mérhető értéket nyújt.
Hogyan válasszunk és alkalmazzunk megfelelően feszültségvédelmi készüléket
A feszültségvédelmi készülék műszaki jellemzőinek illesztése a rendszerhez
A megfelelő feszültségvédelem kiválasztása a rendszer névleges feszültségének, a védett berendezés számára elfogadható feszültségtartománynak, valamint a terhelés áramerősségének vagy teljesítményének ismeretével kezdődik. Egy egymásfázisú, 230 V-os működésre tervezett feszültségvédelem nem képes közvetlenül védeni egy háromfázisú, 400 V-os ipari hajtást, ezért az input feszültségtartomány pontos illesztése döntő fontosságú. Ugyanolyan fontos a feszültségvédelem relékontaktusának értéke, amelynek elegendőnek kell lennie a terhelés áramának elviseléséhez érintkezőkopás vagy ívképződés nélkül. Nagy teljesítményű terhelések esetén a feszültségvédelem kimeneti reléje általában egy kapcsolóberendezést vezérel, nem pedig közvetlenül kapcsolja a terhelést, így tiszta és tartós kapcsolási megoldást biztosít.
Beállítási pontok és időkésleltetések konfigurálása megbízható védelem érdekében
Miután a megfelelő feszültségvédelmi készüléket telepítették, a kioldási küszöbértékek megfelelő beállítása elengedhetetlen. Ha a túlfeszültségi kioldási pontot túl közel állítják a névleges értékhez, akkor apró feszültség-ingadozások esetén is gyakori, indokolatlan kioldások lépnek fel, míg ha túl magasra állítják, akkor teljesen elveszti értelmét a feszültségvédelmi készülék alkalmazása. Gyakori ipari gyakorlat, hogy a túlfeszültségi küszöböt a névleges érték 10–15 százalékával magasabbra, az alulfeszültségi küszöböt pedig a névleges érték 10–15 százalékával alacsonyabbra állítsák be, bár ezeket az értékeket mindig ellenőrizni kell a berendezés gyártójának előírásai szerint. A feszültségvédelmi készülék újratáplálási késleltetési ideje elegendően hosszúnak kell lennie ahhoz, hogy a hálózati feszültség stabilizálódhasson a tápellátás visszaállítása előtt, így megelőzhető a gyors kapcsolási ciklus, amely maga is terhelést jelenthet a berendezések számára. A gondos beállítás a feszültségvédelmi készüléket egy passzív eszközből egy pontosan kalibrált őrré alakítja elektromos eszközei számára.
GYIK
Mi a különbség a feszültségvédelmi eszköz és a túlfeszültség-védelmi eszköz között?
A túlfeszültség-védő arra szolgál, hogy elnyelje vagy lekötse a nagyon rövid, de nagy energiájú feszültségcsúcsokat, amelyek általában mikroszekundumokig tartanak. Ezzel szemben egy feszültségvédelmi eszköz az állandó túlfeszültségi és alacsonyfeszültségi állapotokat figyeli, amelyek akár másodperc tört részétől több percig is eltarthatnak. Mindkét eszköz fontos, de különböző védőfunkciót lát el, és sok ipari alkalmazás előnyösen használja mindkettőt kombináltan. A feszültségvédelmi eszköz az állandó hálózati eltéréseket kezeli, míg a túlfeszültség-védő az azonnali tranziensekre reagál.
Használható-e egy feszültségvédelmi eszköz egymenetű és hárommenetű rendszerekben is?
Igen, feszültségvédelmi modellek kaphatók egyfázisú és háromfázisú alkalmazásokhoz egyaránt. A háromfázisú feszültségvédelmi egységek általában tartalmazzák a fáziskiesés- és fázissorrend-védelmet is, amelyek további hibamódok háromfázisú motoros terhelések esetén. Amikor feszültségvédelmi egységet választunk háromfázisú rendszerhez, fontos olyan egységet kiválasztani, amelyet kifejezetten háromfázisú felügyeletre méreteztek, nem pedig egyfázisú modellt alkalmazni, mivel a háromfázisú feszültségviszonyok minden egyes fázis független felügyeletét igénylik.
Milyen gyakran kell tesztelni vagy ellenőrizni egy feszültségvédelmi egységet?
A feszültségvédelmi berendezést be kell építeni a rendszeres megelőző karbantartási ütemtervbe. A legtöbb ipari karbantartási program évente legalább egyszer, illetve poros, nedves vagy extrém hőmérsékleti körülmények között gyakrabban ajánlja a védőrelések funkcionális tesztelését. A tesztelés során egy a megengedett tartományon kívüli feszültségállapotot szimulálnak, és ellenőrzik, hogy a feszültségvédelmi berendezés megfelelően kapcsol-e ki és állítódik-e vissza a megadott paramétereken belül. Egy karbantartási napló vezetése minden egyes feszültségvédelmi egységről segít nyomon követni a teljesítménytörténetet, és támogatja az elektromos biztonsági szabványok betartását.
