Vodnik za nabavo: mehansko življenje nasproti električnemu življenju v relejih

Uvod v trajnost relejev pri neprekinjenem obratovanju

V zahtevnih industrijskih okoljih, kjer je obratovanje neprekinjeno, 24 ur na dan in 7 dni v tednu, je zanesljivost najpomembnejši merilni parameter. Za direktorje nakupa za poslovne namene (B2B) in projektno vodstvo inženirjev je iskanje komponent, ki lahko prenesejo to neprekinjeno obratovanje, stalna izziv. Med najpomembnejšimi, a pogosto napačno razumljenimi komponentami so industrijski releji.

Te naprave delujejo kot osnovni stikali za nadzor porazdelitve električne energije, zagon motorjev in avtomatiziranih procesov. Ko relay lahko pride do odpovedi, kar lahko povzroči ustavitev celotne sestavljalske linije ali elektrarne, kar stane tisoče dolarjev na minuto nepredvidene prostojne dobe. Za preprečevanje takšnih odpovedi morajo nabavne ekipe pozorno oceniti ocene življenjske dobe relejev. Vendar podatkovne tabele običajno navajajo dve različni metriki življenjske dobe: mehansko življenjsko dobo in električno življenjsko dobo. Ključ za izbiro pravega releja in dosego nizkih skupnih stroškov lastništva je razumevanje in pravilna utež teh dveh vrednosti.

V: Kako razlagati ocene »mehanske življenjske dobe« in »električne življenjske dobe« pri nakupu relejev za neprekinjeno delovanje (24/7)?

Odgovor:

Pri nakupu relejev za neprekinjene industrijske sisteme 24/7 predstavljata mehanska življenjska doba in električna življenjska doba dva popolnoma različna vidika izdržljivosti komponente. Mehanska življenjska doba se nanaša na skupno število operacij, ki jih lahko fizični mehanizem releja izvede brez električnega toka skozi stikala. Meri fizično obrabo vzmeti, zgibov in plastičnih drsnikov. Električna življenjska doba pa predstavlja število krat, kolikor relej varno preklopi določeno električno obremenitev pri nazivni napetosti in toku, preden pride do erozije ali zvarenja stikal. Za neprekinjene delovanje je električna življenjska doba skoraj vedno omejujoči dejavnik in naj bi bila vaš glavni merilni kriterij pri nakupu, saj se stikala zaradi električnega lokanja obrabijo znatno hitreje kot fizični mehanizmi zaradi čiste mehanskega gibanja.

Tehnična razlika: mehanska življenjska doba nasproti električni življenjski dobi

Za sprejemanje utemeljenih odločitev pri izbiri dobavitelja je nujno podrobneje raziskati fizikalne osnove obeh ocen.
Mehansko življenjsko dobo preizkušajo v pogojih brez obremenitve. Proizvajalec releja večkrat zaporedno vklopi in izklopi, dokler se mehanski del ne zlomi ali ne deformira. Ker električni tok ni prisoten, se zaradi prehodnega upora stikov ne ustvarja toplote, ne nastane električni lok in med stiki ni prenosa materiala. Zato so ocene mehanske življenjske dobe izjemno visoke, običajno pa segajo od deset milijonov do sto milijonov ciklov. Ta ocena je uporabna za oceno kakovosti fizične izdelave releja, natančnosti njegove sestave ter trdnosti njegovih konstrukcijskih materialov.

Električno življenjsko dobo preizkušajo pod obremenitvenimi pogoji, običajno pri najvišji nazivni tokovni in napetostni vrednosti releja, z uporabo upornih ali induktivnih obremenitev. Vsakič, ko se kontakti releja odprejo ali zapro pod obremenitvijo, se med njimi oblikuje majhen električni lok. Ta lok ustvarja intenzivno lokalno toploto, ki stapa, izpareva in prenaša kontaktovino z ene strani na drugo. S časom se zaradi tega pojavijo erozija kontaktov, visok kontaktovski upor ali zvarenje kontaktov. Zaradi te intenzivne fizične obremenitve so vrednosti električne življenjske dobe le del vrednosti mehanske življenjske dobe, običajno med sto tisoč in eno milijon operacij.

Zakaj je električna življenjska doba dejanski merilnik za obratovanje 24/7

V obratu, ki deluje 24 ur na dan, 7 dni v tednu, se relej redko vklopi brez obremenitve. Zato je za določanje intervalov vzdrževanja uporaba vrednosti mehanske življenjske dobe napačna in lahko povzroči katastrofalne posledice. Predstavljajte si visokohitrostno embalažno napravo, kjer relej izvede en cikel vsakih deset sekund.

• V eni minuti relej izvede šest ciklov.

• V eni uri opravi tristo šestdeset ciklov.

• V 24-urnem delovnem dnevu se to skupaj znaša na osem tisoč šeststo štirideset ciklov.

• V enem letu neprekinjenega obratovanja stikalo opravi več kot tri milijone ciklov.


Če nabavna ekipa izbere stikalo na podlagi mehanske življenske dobe deset milijonov ciklov, bi lahko predpostavila, da bo del deloval več kot tri leta. Če pa je električna življenska doba istega stikala pod induktivno obremenitvijo motorja stroja le petsto tisoč ciklov, bo stikalo verjetno odpovedalo v času krajšem od dveh mesecev. Ta razlika med mehansko pričakovanjem in električno realnostjo je eden od glavnih vzrokov predčasnega izostanka opreme.

Zato morajo kupci B2B vedno zahtevati podrobne krivulje električnega življenja od proizvajalca. Te krivulje prikazujejo, kako se električno življenje zmanjšuje z naraščanjem stikalnega toka ali moči obremenitve. Z ujemanjem dejanskega obratovalnega toka vaše tovarške opreme z njimi lahko natančno ocenite dejansko življenjsko dobo komponente.

Ključni dejavniki pri nakupu za neprekinjene obratovalne cikle

Pri izbiri relejev za zahtevne 24/7 operacije naj se nabavni direktorji osredotočijo na naslednje inženirske vidike, da bi maksimalno povečali mehansko in električno življenjsko dobo:

• Izbira materiala stikov: Standardni releji pogosto uporabljajo stike iz srebrnega niklja, ki so cenovno ugodni, vendar so zmerno podvrženi eroziji. Za težko obratovanje 24/7 poiščite releje s stiki iz srebrnega cinkovega oksida (AgSnO2) ali srebrnega kadmijevega oksida (AgCdO). Srebrni cinkov oksid ponuja izvirno odpornost proti eroziji loka in zvarenju stikov, kar ga naredi idealnega za visoke začetne tokove induktivnih obremenitev.
• Strategije zmanjševanja obremenitve: Električno življenjsko dobo releja lahko znatno podaljšate, če ga obrabujete pod njegovimi najvišjimi nazivnimi omejitvami. Na primer, če relej z nazivnim tokom 30 A uporabljate za preklop obremenitve 15 A, se njegova električna življenjska doba poveča tri do petkrat. To prakso, imenovano zniževanje nazivne moči (derating), redno uporabljajo vodilni projektanti za zagotavljanje zanesljivosti sistema.

• Vključitev dušenja lokov: Dodajanje zunanjih vezij za dušenje lokov, kot so RC-dušilniki (upornik–kondenzator) ali omejevalci prenapetosti, omogoča absorbiranje energije električnega loka med ločitvijo stikov. Ta preprosta dodatna ukrepa lahko podvoji ali potroji električno življenjsko dobo stikov releja.

• Okolje in stanovanjski prostor: Pri neprekinjenih 24/7 obratovanjih lahko okoljski onesnaževalci, kot so prah, vlaga in kemične pare, pospešijo oksidacijo stikov in mehansko obrabo. Uporaba zaprtih ali hermetično zaščitenih relejev zagotavlja, da notranji mehanizmi in stiki ostanejo čisti in funkcionalni v celotnem navedenem življenjskem ciklu.


Kako DAQCN Engineering maksimalno podaljša oba življenjska cikla

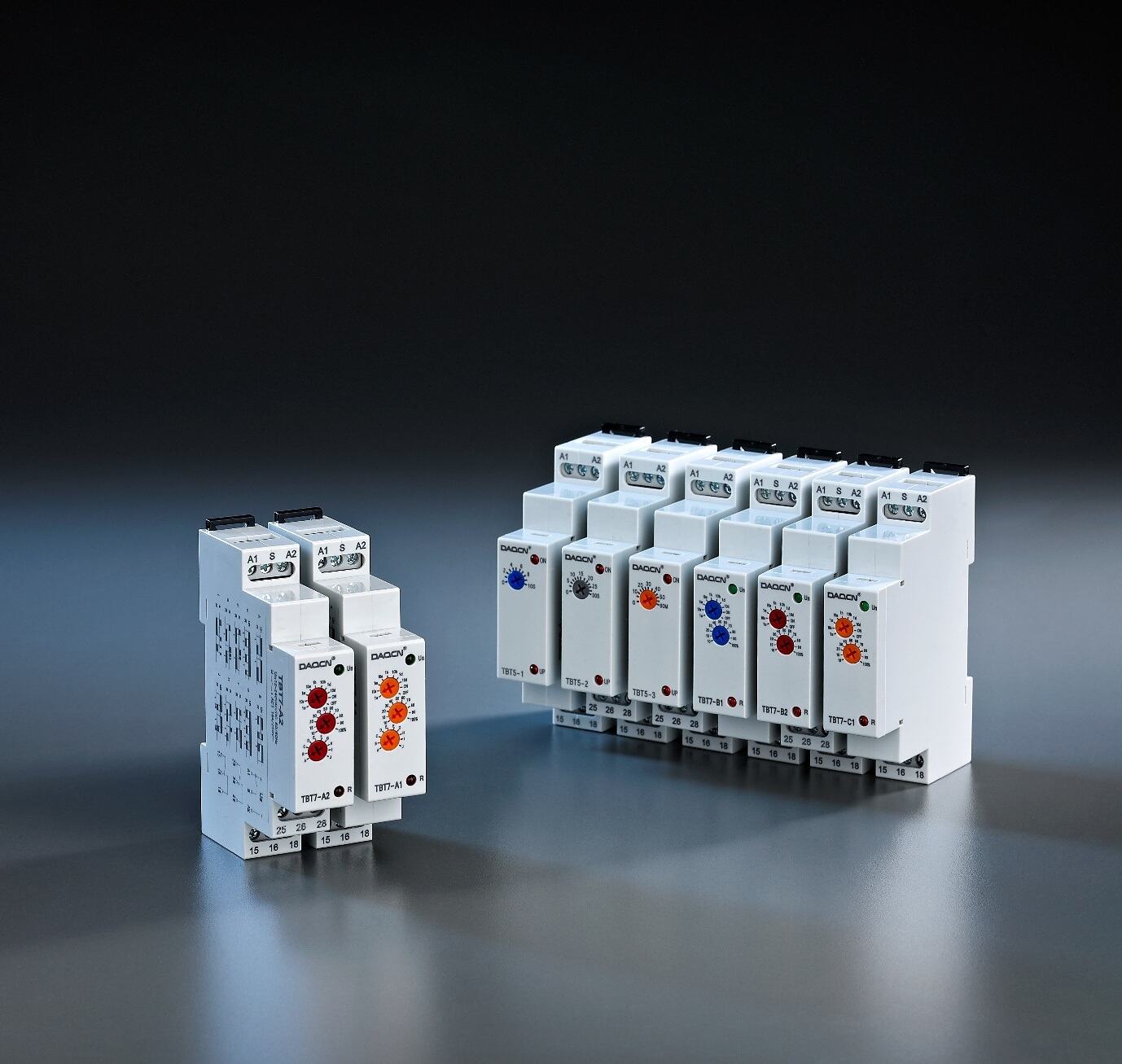

Kot vodilni globalni proizvajalec električnih krmilnih komponent je DAQCN razvil svoje industrijske releje tako, da združujejo mehansko in električno trpežnost. To dosežemo z napredno znanostjo materialov in natančno avtomatizirano proizvodnjo.

Naši industrijski releji uporabljajo visokokakovostne kontaktne ploščice iz srebrnega cinkovega oksida, ki jih dobavljajo dobavitelji, odobreni v industriji. V kombinaciji z optimizirano geometrijo kontaktnih vzmeti releji DAQCN zmanjšujejo odskoke kontaktov med preklopom. Zmanjšanje odskokov neposredno pomeni krajše trajanje električnega loka, nižje obratovalne temperature in znatno podaljšanje električnega življenja releja pri visokih obremenitvah.

Poleg tega so naše fizične konstrukcije izdelane iz premium termoplastičnih ohišij, okrepljenih s steklenimi vlakni, ter trdnih vračalnih vzmeti. Ta robustna fizična konstrukcija zagotavlja, da ostanejo ocene mehanskega življenja stabilne tudi v kontrolnih omarah z visoko temperaturo, kar poslovnim kupcem zagotavlja mir duše, saj bodo njihove 24/7 proizvodne linije brezhibno delovale brez predčasnega utrujanja komponent.

Zaključek in priporočila za nabavo

Za strokovnjake za nakup v poslovno-poslovni sodelovanju je razumevanje razlike med mehansko in električno življenjsko dobo bistveno za operativno varnost. Nikoli naj višja ocena mehanske življenjske dobe zakrije posredno oceno električne življenjske dobe. Pri izbiri komponent za neprekinjene 24/7 operacije najprej upoštevajte ocene električne življenjske dobe pod vašimi specifičnimi obremenitvenimi pogoji, izberite visokokakovostne kontaktne materiale, kot je srebro-cestinov oksid, ter uvedite previdne strategije zmanjšanja obremenitve. S sodelovanjem z visokokakovostnimi proizvajalci, kot je DAQCN, zagotavljate, da so vaši projekti opremljeni z elementi, ki so zgrajeni za trajnost, kar zmanjšuje vzdrževalne stroške in maksimizira čas delovanja naprave.
