Vključevanje pametnih stikal WiFi v industrijske sisteme SCADA

V: Kako integrirati WiFi pametne stikalnike v obstoječe sisteme SCADA za sodobno avtomatizacijo tovarn?

Odgovor:

Številne uveljavljene tovarne delujejo z uporabo tradicionalnih, žičnih avtomatizacijskih infrastruktur. Te starejše sisteme močno podpirajo programabilni logični krmilniki (PLC) in programska oprema za nadzor in pridobivanje podatkov (SCADA), ki komunicirajo prek industrijskih omrežij, kot so Modbus TCP, EtherNet/IP ali Profinet. Čeprav so ti žični sistemi izjemno zanesljivi, je njihovo razširjanje za vključitev sodobnega nadzora, oddaljenih nadomestitev in lokalnega spremljanja porabe energije zelo drago in zapleteno. Za premagovanje teh ovir avtomatizacijski inženirji vse pogosteje uporabljajo WiFi pametne stikala na DIN-sledi. Ti napravi ponujajo zelo cenovno učinkovit in fleksibelen način za dodajanje oddaljenega vklopa/izklopa in merjenja porabe energije obstoječim sistemom brez potrebe po polaganju novih krmilnih kablov. Ker so WiFi pametna stikala temeljno naprave za internet stvari (IoT), ki pogosto komunicirajo prek protokolov, usmerjenih v oblak (npr. MQTT ali HTTP API-ji), je za njihovo integracijo v lokalne platforme SCADA potrebno mostovati razliko med brezžičnimi IT-omrežji in industrijskimi OT-omrežji. Ta B2B-vodnik opisuje arhitekturo sistema, metodologije integracije, korake konfiguracije in varnostne protokole, potrebne za brezhibno integracijo WiFi pametnih stikal v vaš obstoječi SCADA-sistem.

Izziv integracije: Most med IT in OT

Za uspešno združitev pametnih stikal WiFi z tradicionalnimi omrežji SCADA morate razumeti različne arhitekture komunikacije sistemov IT in OT:

• Domena IT in IoT: Pametna stikala WiFi delujejo na standardnih brezžičnih omrežjih TCP/IP. Običajno uporabljajo lahke protokole za objavljanje in naročanje, kot je MQTT, ali protokole za zahteve in odgovore, kot so API-ji HTTP JSON, za poročanje o stanju, merjenjih moči ter sprejemanje ukazov za nadzor.

• Domena OT in SCADA: Industrijski sistemi SCADA in PLC delujejo na zelo določenih, žičnih lokalnih omrežjih. Zanašajo se na protokole, ki temeljijo na izvajanju poizvedb (polling), kot je Modbus TCP, pri katerih glavni sistem SCADA redno poizveduje določene spominske registre na podrejenih napravah za branje senzorskih podatkov in pisanje ukazov za nadzor.


Za delovanje WiFi stikala v sistemu SCADA moramo namestiti prevajalnik protokola, ki bere JSON-formatirane MQTT- ali HTTP-podatke WiFi stikala in te vrednosti neposredno preslika v standardne Modbus TCP registre, ki jih sistem SCADA razume.

Tri običajne metodologije integracije

Glede na obstoječo strojno in programsko arhitekturo vaše tovarne lahko uporabite eno izmed treh zanesljivih metod integracije:

• Metoda 1: Integracija prek lokalnega API-ja (LAN-način): Zelo priporočljivo je izbrati WiFi pametna stikala, kot so modeli DAQCN, ki podpirajo nadzor prek lokalnega LAN API-ja. V LAN-načinu lahko povsem izognete javnemu internetu in oblaku. Strežnik SCADA lahko neposredno pošlje lokalne HTTP POST zahteve na lokalni IP-naslov stikala, da vklopite ali izklopite relay , ter razčleni vhodni JSON-odgovor, da izlušči trenutne podatke o napetosti, toku in porabi energije. Ta lokalni pristop zmanjša zakasnitev in zagotavlja, da ostane sistem delovno sposoben tudi, če se povezava vaše tovarne z internetom prekine.

• Metoda 2: Most za MQTT-posrednika: V tej arhitekturi je lokalni MQTT-posrednik (npr. Mosquitto) nameščen na strežniku SCADA. WiFi pametni stikala so nastavljena tako, da se povežejo z navednim lokalnim posrednikom. Stikala redno objavljajo svoje telemetrične podatke na določeno temo in se naročijo na temo za ukaze. Programska vrata (npr. Node-RED) delujejo kot most. Naročijo se na MQTT-teme, izvlečejo telemetrične podatke in te vrednosti preslikajo v lokalni Modbus TCP-strežnik, ki ga glavni SCADA-sistem periodično poizveduje.

• Metoda 3: Industrijska IoT-vrata: Za objekte, ki raje uporabljajo rešitve izključno na strojni opremi, lahko fizična industrijska IoT-vrata delujejo kot prevajalci. Ta trpežna vrata za montažo na DIN-sled imajo vgrajene gonilnike, ki se povežejo z API-ji WiFi stikal ali z MQTT-posredniki na eni strani ter se na drugi strani predstavljajo kot standardni Modbus TCP- ali OPC UA-strežniki.


Korak za korakom: Postopek izvajanja

Za razvoj in integracijo WiFi pametnih stikal sledite spodaj navedenemu strukturiranemu inženirskemu postopku:

1. Namestitev strojne opreme: Namestite DAQCN WiFi pametne stikala na standardne DIN-sine v vaših električnih omarah. Povežite vhodne priključke stikala z nadzornimi napravami odklopnik in izhodne priključke z indikatorskimi lučmi ali tuljavami stikal, ki jih želite spremljati.
2. Konfiguracija posvečene industrijske WiFi omrežne povezave: Za zanesljivost in varnost ustvarite ločeno, varno industrijsko WiFi omrežno ime (SSID), ki je ločeno od javne pisarniške omrežne povezave (z uporabo VLAN označevanja). Uporabite napredne brezžične dostopne točke za zagotavljanje popolnega pokritja.
3. Dodelitev statičnih IP naslovov: Vsakemu WiFi pametnemu stikalu nastavite statičen IP naslov ali v tabeli DHCP rezervacij vašega usmerjevalnika vezajte njihove MAC naslove. To zagotavlja, da prevajalnik protokola ali SCADA sistem vedno pozna natančno omrežno lokacijo vsake naprave.
4. Nastavitev protokolnega prevajalnika (na primer z uporabo Node-RED): Namestite Node-RED na strežnik SCADA. Ustvarite vhodni vozel HTTP ali MQTT za prejemanje podatkov iz WiFi stikala DAQCN. Dodajte vozel za razčlenjevanje JSON, da izluščite posamezne parametre. Povežite te izluščene parametre z vozлом strežnika Modbus TCP in jih dodelite določenim registrom za shranjevanje.
5. Preslikava registrov v programski opremi SCADA: Odpri programsko opremo SCADA (npr. Ignition ali Wonderware). Dodajte nov gonilnik naprave Modbus TCP in ga usmerite na IP-naslov prevajalnika Node-RED. Ustvarite oznake (tag-e), ki se neposredno povežejo z preslikanimi registry Modbus. Oblikujte uporabniško prijazno nadzorno ploščo, ki prikazuje realno časovne grafe tokov in aktivna stanja.
6. Okrepitve varnosti: Uporabite požarni zid za omejitev omrežnega segmenta WiFi stikal, tako da lahko komunicirajo le z lokalnim posrednikom MQTT ali strežnikom SCADA. Onemogočite dostop do omrežja WAN za stikala, s čimer odpravite zunanje varnostne tveganje.

Zakup WiFi pametnih stikal DAQCN za industrijo

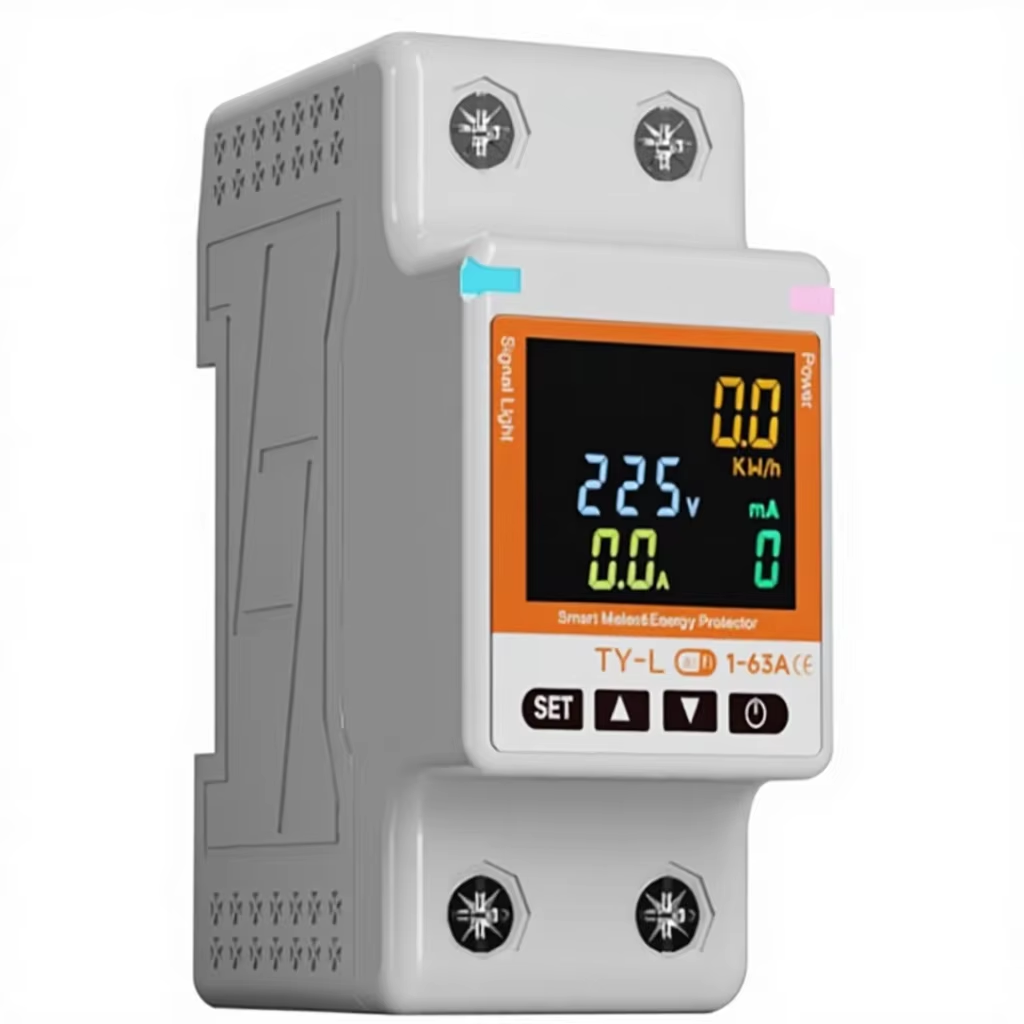

DAQCN je vodilni dobavitelj naprednih, pametnih električnih komponent za industrijsko in komercialno avtomatizacijo. Naše pametne stikala WiFi imajo kompaktno obliko za montažo na DIN-sled, visokozmogljive notranje releje ter čip za merjenje energije, certificiran z oznako CE. Zasnovana so za podporo odprtih protokolov za komunikacijo, lokalnim API-jem za omrežje LAN in neposredni integraciji MQTT, kar jih naredi izjemno raznolike orodje za sistemske integratorje in inženirje avtomatizacije, ki želijo posodobiti obstoječe tovarške sisteme.

Zaključek

Vključitev pametnih stikal WiFi v obstoječe sisteme SCADA predstavlja izjemno in poceni strategijo za modernizacijo starejših sistemov avtomatizacije tovarn. Z mostom med brezžično omrežno infrastrukturo TCP/IP in industrijskimi protokoli Modbus TCP prek lokalnih API-jev ali posrednikov MQTT lahko inženirji avtomatizacije dodajo možnosti oddaljenega nadzora in visoko natančno spremljanje porabe energije obstoječim ploščam brez potrebe po namestitvi dragih nadzornih kablov ali nadgradnji PLC-jev. Izberite industrijska pametna stikala WiFi podjetja DAQCN, da zagotovite največjo trdnost strojne opreme in brezhibno integracijo v sistem. Kontaktirajte DAQCN že danes, da zahtevate tehnične specifikacije in svetovanje za vaš naslednji projekt avtomatizacije tovarne.
