Nastavitev tedenskih ciklusnih časovnikov za industrijske prezračevalne sisteme

V: Kako nastaviti 'tedenski ciklus' časovnika za avtomatsko industrijsko ventilacijo in hladilne sisteme?

Odgovor:

Industrijski objekti, skladišča, toplorasti in komercialne kuhinje potrebujejo stalni, a strukturiran pretok zraka za regulacijo temperatur, nadzor vlažnosti in odvajanje hlapov. Zagon težkih ventilacijskih ventilatorjev in hladilnih sistemov 24 ur na dan, 7 dni v tednu, je izredno neucinkovit. To povzroča ogromne račune za električno energijo, intenzivno obrabo ležajev ventilatorjev ter povečane stroške mehanske vzdrževalne dejavnosti. Namestitev avtomatskega tedenskega ciklusnega časovnika omogoča natančno načrtovanje ventilacije samo takrat, ko je potrebna – na primer med aktivnimi delovnimi izmenami v tovarni – ter zmanjšanje moči ali izklop hladilnih sistemov v času, ko ni delovnih ur ali ob dneh počitka. Tedenski ciklusni časovnik omogoča fleksibilnost pri programiranju različnih obratovalnih vzorcev za delovne dneve in dneve počitka ter periodično vklop in izklop sistemov v rednih intervalih. Ta B2B vodnik obravnava načrtovanje vezja, električno integracijo, postopno programiranje in vpeljavo tedenskega ventilacijskega časovnika z uporabo visoko zmogljivih digitalnih časovnih stikalu DAQCN.

Operativne in finančne prednosti načrtovane prezračevalne obratovanja

Avtomatizacija prezračevalnih in hladilnih sistemov vaše opreme z uporabo tedenskih časovnikov zagotavlja pomembne, merljive prednosti:

• Varnost stroškov energije: Z načrtovanjem prezračevanja, da se izklopi ali deluje z zmanjšano zmogljivostjo izven delovnih izmen, lahko objekti zelo enostavno zmanjšajo porabo električne energije za ventilatorje za 30 do 50 odstotkov.

• Podaljšana življenjska doba opreme: Zmanjšanje skupnega časa obratovanja prezračevalnih ventilatorjev in hladilnih črpalk neposredno podaljša življenjsko dobo motorjevih navitij in ležajev. To poveča povprečni čas med odpovedmi (MTBF) in zmanjša stroške vzdrževanja.

• Izboljšana udobje na delovnem mestu in skladnost z zakonodajo: Avtomatski časovniki zagotavljajo, da se prezračevalni sistem začne obratovati 30 minut pred začetkom izmen, s čimer se odstrani morebitna nabrana toplota in zagotovi takojšnje udobje ter skladnost z regulativnimi zahtevami za delavce.


Vgradnja časovnika v električni nadzorni panel

Pred programiranjem časovnika ga je treba fizično in električno vgraditi v nadzorno ploščo prezračevanja. Standardni digitalni časovni stikali so kompaktna naprava za nadzor in niso zasnovana za neposredno prenašanje visokih električnih tokov, ki jih porabljajo veliki trofazni ventilacijski ventilatorji.

Za varno vgradnjo časovnika:

• Uporabite nadzorni krog: Digitalni tedenski časovnik naj bo priključen tako, da nadzoruje tuljavo elektromagnetnega stikala, ne pa samega motorja. Notranji stikali časovnika relay preklopijo tuljavo stikala z nizkim tokom, medtem ko glavni stiki stikala preklopijo motor z visokim tokom.

• Namestite zaščito kroga: Dodajte nizkoamperažno odklopnik (običajno 2 A do 6 A) za zaščito napajalnega vira časovnika in nadzornega kroga.

• Implementirajte ročne nadzore: Priključite tripolni izbirni stikalnik (Ročno-Izklopljeno-Avto) vzporedno z izhodom časovnika. To omogoča obratovalcem, da časovnik začasno izklopijo in ventilatorje vklopijo ročno za vzdrževanje (položaj Ročno), popolnoma izklopijo (položaj Izklopljeno) ali nadzor prenesete na digitalni tedenski časovnik (položaj Avto).


Korak za korakom postopek električnega priključka

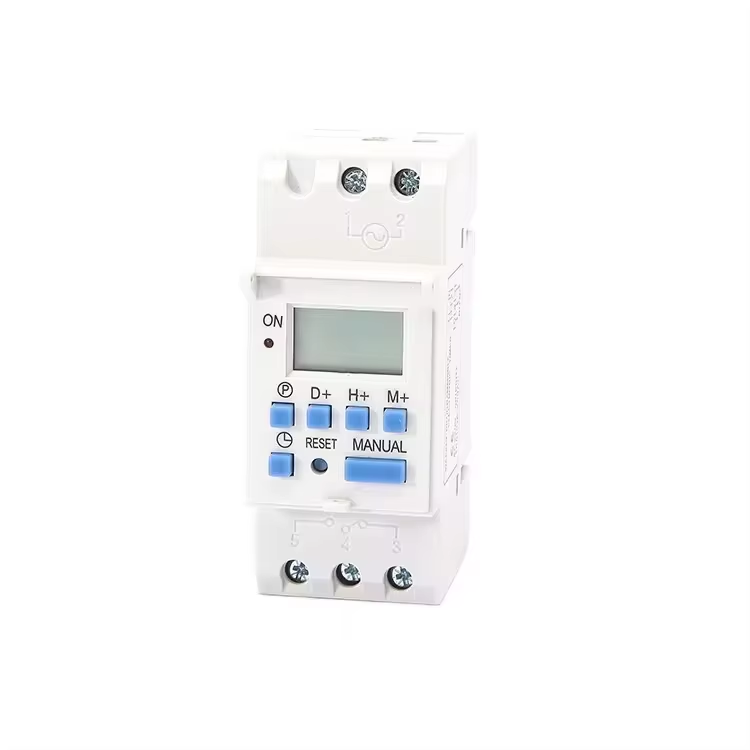

Za priključitev digitalnega tedenskega časovnika DAQCN (npr. serije KG316T) na vašo vezje za nadzor prezračevanja sledite spodnjim standardnim navodilom za priključitev:

1. Namestitev časovnika: Namestite tedenski časovnik na standardno 35 mm DIN-skočno tirnico v električni nadzorni omarici skupaj z kontaktorji ventilatorjev.
2. Priključitev napajalnega napetostnega vira: Priključite izmenični napetostni vir za nadzor na priključke za napajanje časovnika. Zagotovite, da je napetost v skladu z nazivno delovno napetostjo časovnika.
3. Priključite krmilni izhod: Priključite krmilno napetostno žico na skupni priključek (COM) izhodnega releja časovnika. Povežite žico od normalno odprtega (NO) priključka releja časovnika z navitjem (A1) magnetnega stikala.
4. Priključite moč za motor: Tri-fazne napetostne žice naj potujejo skozi varovalko, nato skozi glavne stikala stikala, skozi toplotni preobremenitveni rele in končno do motorja ventilacijskega ventlatorja.

Nastavljanje in programiranje tedenskega ciklusnega časovnika

Ko je električna priključitev končana, morate v digitalni tedenski časovnik DAQCN vnesti urnik. Nastavimo tipičen industrijski tedenski urnik kot primer:

• Aktivne izmene (ponedeljek do petek): Ventilacija teče neprekinjeno od 7.30 do 18.00 ure.

• Nočna izmena zraka (ponedeljek do petek): Da se prepreči nabiranje toplote ponoči, se ventilatorji vklopijo za 10 minut vsakih dve uri (npr. od 22.00 do 22.10, od 00.00 do 00.10 itd.).

• Način za vikend (sobota in nedelja): Sistem ostane popolnoma izklopljen za varčevanje z energijo.


Sledite spodaj navedenim korakom za programiranje:

1. Nastavite trenutni čas in dan: Pritisnite in držite gumb Urna, nato s pomočjo gumbov Ura, Minuta in Dan nastavite trenutni uradni čas in trenutni dan na zaslonu.
2. Programiranje stopnje 1 (začetek dnevnega delovnega časa): Enkrat pritisnite gumb Timer. Na zaslonu se prikaže »1 VKLJUČENO«. Z gumbom Dan izberite aktivne dneve (ponedeljek do petek). Z gumbov Ura in Minuta nastavite začetni čas na 07:30.
3. Programiranje izklopa stopnje 1: Ponovno pritisnite gumb Timer, da programirate dogodek izklopa. Na zaslonu se prikaže »1 IZKLOP«. Nastavite čas izklopa na 18:00.
4. Programiranje stopnje 2 (nočno cikliranje): Pritisnite gumb Timer, da preklopite na »2 VKLJUČENO«. Nastavite dneve na ponedeljek do petek in začetni čas na 22:00. Pritisnite gumb Timer, da preklopite na »2 IZKLOP«, in nastavite čas izklopa na 22:10. Ta postopek ponovite za naslednje nočne intervale z uporabo preostalih programskih kanalov.
5. Rezervno napajanje z baterijo: Digitalni časovniki visoke kakovosti DAQCN so opremljeni z vgrajeno litijevо baterijo za rezervno napajanje. Če je glavno napajanje izklopljeno med tedenskimi počitki, baterija za rezervno napajanje ohrani delovanje ure in ohrani vse programirane urnike do treh let.

Zakaj izbrati tedenske časovnike DAQCN?

DAQCN je zaupanja vreden globalni proizvajalec industrijskih časovnih stikal in avtomatskih nadzornih sistemov. Naši digitalni tedenski časovniki so izdelani iz visokokakovostnih, ognjeupočasnjenih ohišij, notranjih relejev za visoke tokove ter rezervnih litijevih baterij z dolgo življenjsko dobo. Certificirani so za skladnost z mednarodnimi standardi CE in varnosti, kar zagotavlja zanesljivo delovanje v zahtevnih, vročih in prašnih tovarniških okoljih.

Zaključek

Namestitev tedenskega ciklusnega časovnika je ena najučinkovitejših in najcenejših nadgradenj za optimizacijo industrijskih sistemov prezračevanja in hlajenja. Z usklajevanjem delovanja ventilatorjev z aktivnimi izmenami v tovarni in z uporabo cikličnih delovnih časov ponoči lahko upravitelji objektov znatno zmanjšajo stroške energije, podaljšajo življenjsko dobo motorjev in ohranijo idealne delovne razmere. Izberite digitalne časovnike visoke zanesljivosti od DAQCN za zagotovitev dolgoročnega, brez vzdrževalnega načrtovanja. Kontaktirajte DAQCN že danes, da raziskate celoten katalog industrijskih digitalnih časovnikov in prejmete strokovno tehnično podporo pri uporabi.
