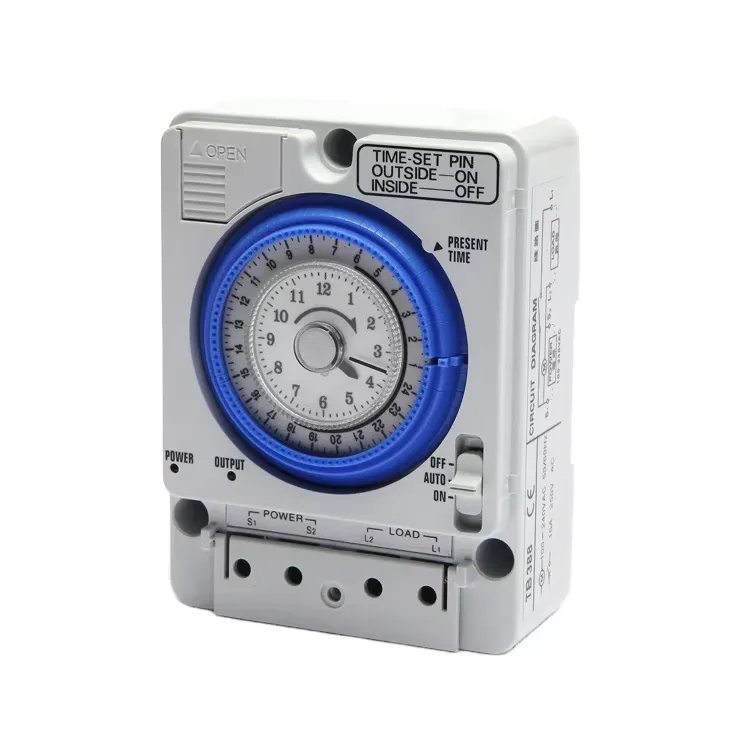

A megfelelő időzítő kiválasztása relé ipari alkalmazásokhoz az egyes műszaki előírások és üzemeltetési követelmények gondos mérlegelését igényli. Egy időzítő relé kritikus alkatként funkcionál az automatizálási rendszerekben, időfüggő kapcsolási műveleteket vezérelve a gyártás, fűtés-, szellőzés- és klímaberendezések, világítás, valamint folyamatirányítási környezetek területén. Ezeknek az eszközöknek az alapvető jellemzőinek megértése biztosítja az optimális teljesítményt és megbízható működést igénybe tett ipari körülmények között. A kiválasztási folyamat magában foglalja az időzítési funkciók, érintkezőkonfigurációk, tápellátási igények és környezeti tényezők értékelését, amelyek közvetlen hatással vannak a rendszer megbízhatóságára és üzemeltetési hatékonyságára.
A modern ipari létesítmények erősen támaszkodnak a pontos időzítési szabályozásra az automatizált folyamatokhoz, berendezésvédelemhez és energiagazdálkodási rendszerekhez. Az időzítőrelék biztosítja az alapvető kapcsolatot a szabályozó jelek és a teljesítménykörök között, lehetővé téve az összetett időzítési sorozatokat, amelyek optimalizálják a működési folyamatokat. Ezek a sokoldalú eszközök programozható késleltetési funkciókat, többféle időzítési módot és robosztus felépítést kínálnak, amelyek alkalmasak a nehéz ipari környezetekhez. A megfelelő kiválasztási szempontok magukba foglalják az elektromos jellemzőket, mechanikai tartósságot, programozási képességeket, valamint az integrációs kompatibilitást a meglévő szabályozó rendszerekkel.
Időzítőrelék alapjainak megértése
Alapvető működési elvek
Az időrelék elektromágneses vagy elektronikus elven működnek, és pontos időzítési késleltetést biztosítanak a vezérlőkörökben. Az elektromágneses típusok motoros mechanizmusokat vagy hőelemeket használnak az időzítési funkciók eléréséhez, míg az elektronikus változatok félvezetős alkatrészeket alkalmaznak a nagyobb pontosság és megbízhatóság érdekében. A működés alapelve az, hogy bemeneti jelet fogad, feldolgozza az időzítési funkciót a beprogramozott paraméterek szerint, majd az előre meghatározott késleltetési idő elteltével aktiválja a kimeneti érintkezőket. Az elektronikus időrelé egységek kiválóbb teljesítményjellemzőkkel rendelkeznek, többek között javított pontossággal, meghosszabbított élettartammal és rezgés- illetve ütésállósággal, amelyek gyakran előfordulnak ipari környezetekben.
A modern időrelék tervezése mikroprocesszoros vezérlőrendszereket foglal magában, amelyek több időzítési funkciót kínálnak egyetlen eszközön belül. Ezek az avanzsált egységek különböző időzítési módokat támogatnak, mint például bekapcsolási késleltetés, kikapcsolási késleltetés, intervallum és ismétlődő ciklusműködés. Az elektronikus időzítőkörök rugalmassága lehetővé teszi a pontos időzítési paraméterek beállítását digitális interfészek vagy analóg potenciométerek segítségével. Emellett számos modern modell rendelkezik LED-ekkel a státuszfigyeléshez, valamint diagnosztikai funkciókkal, amelyek leegyszerűsítik a hibaelhárítási és karbantartási eljárásokat.
Besorolás és típusok
Az időzítőrelék az időzítési funkciók, érintkezőkonfigurációk és szerelési módok alapján vannak besorolva, hogy különböző alkalmazási igényeket is kielégítsenek. Az előidőzítő típusok a bemeneti aktiválás után egy előre beállított időintervallum elteltével kapcsolják be a kimeneti érintkezőket, míg a hátraidőzítő modellek a bemenet kikapcsolása után meghatározott ideig fenntartják az érintkező zárását. Az intervallumidőzítők előre meghatározott időtartamra impulzus-szerű kimeneti jeleket biztosítanak, a ciklikus ismétlő egységek pedig programozható időközönként folyamatos be- és kikapcsolási sorozatot generálnak. Mindegyik időzítési funkció specifikus szabályozási feladatokat és működési követelményeket lát el az ipari automatizálási rendszerekben.
Az érintkező konfiguráció egy másik kritikus besorolási paraméter, amely lehetőséget biztosít az állandóan nyitott, állandóan zárt, valamint váltóérintkezős kialakítások közötti választásra. Az egyfázisú, kétértékű (SPDT) konfiguráció maximális sokoldalúságot nyújt kapcsolási alkalmazásokhoz, míg a több érintkezőből álló elrendezések egyszerre több áramkör egyidejű vezérlését teszik lehetővé. A kimeneti érintkezők áram- és feszültségértékeit a csatlakoztatott terhelés igényeihez kell igazítani a megbízható kapcsolási működés és hosszú élettartam biztosítása érdekében. A nagy teljesítményű időrelék modelljei jelentős induktív vagy ohmos terheléssel rendelkező igénybe vett alkalmazásokhoz is alkalmasak.
Műszaki jellemzők és kiválasztási szempontok
Elektromos paraméterek
Az elektromos jellemzők alapozzák meg a megfelelő időrelé kiválasztását, ideértve a tápfeszültség-igényt, az érintkezők terhelhetőségét és a bemeneti jel kompatibilitását. A tápfeszültség-jellemzőknek egyezniük kell az elérhető áramforrásokkal, gyakori lehetőségek például a 24 VDC, 120 VAC és 240 VAC konfigurációk. Az univerzális bemenetű modellek különböző feszültségszinteket képesek kezelni meghatározott tartományokon belül, így rugalmasságot biztosítva a különféle villamos rendszerekben történő telepítés során. A tápfeszültség pontos szabályozása közvetlen hatással van a pontos időzítésre, különösen elektronikus modelleknél, ahol a stabil tápellátás állandó teljesítményt eredményez.
Az érintkezők terhelhetősége meghatározza a kimeneti áramkörök kapcsolási képességét, megadva a maximális áramerősséget és feszültségszintet a megbízható működés érdekében. Ohmos terhelés esetén a terhelhetőségi értékek általában magasabbak, mint induktív terhelésnél, mivel az indítási áramok és az elektromágneses zavarok tovább terhelik az érintkezőket. Amikor mérnökök időrelét választanak adott alkalmazásokhoz, figyelembe kell venniük a terhelés jellegét, az üzemi ciklus követelményeit és a biztonsági tartalékokat, hogy elkerüljék az idő előtti érintkezősérülést. A fejlett modellek olyan érintkezővédelmi funkciókat tartalmaznak, mint ívoltás-kimaradásra való áramkörök és varisztoros túlfeszültség-védelem, amelyek növelik az élettartamot nehéz villamos környezetekben.
Időzítési tartomány és pontosság
A beállítási tartományra vonatkozó specifikációk határozzák meg az időrelék egységei által elérhető minimális és maximális késleltetési időtartamokat, ahol a tipikus tartományok milliszekundumoktól órákig vagy napokig terjedhetnek. Az elektronikus modellek általában szélesebb időzítési tartományt kínálnak az elektromágneses megfelelőikhez képest, finom állítási felbontással az egész tartományon belül. Az időzítési pontosságra vonatkozó specifikáció azt mutatja, hogy normál működési körülmények között mi a maximális eltérés a programozott értékektől, amelyet általában a beállított idő százalékában vagy másodpercben megadott abszolút értékben fejeznek ki. A nagy pontosságú alkalmazások olyan időrelé modelleket igényelnek, amelyek javított pontossági specifikációkkal és hőmérséklet-kompenzációs funkciókkal rendelkeznek.
Az időzítési stabilitás a késleltetési idők konzisztenciáját jelenti hosszabb üzemidő és változó környezeti feltételek mellett. Az elektronikus időrelék tervezése felülmúlja a mechanikus megoldásokat, mivel széles hőmérséklet-tartományban és hosszabb karbantartási intervallumok során is megtartja a pontossági előírásokat. Az időzítési drift jellemzi az időzítési pontosság fokozatos változását az idő múlásával; a minőségi elektronikus modellek minimális drift értéket mutatnak, így hosszú távú megbízhatóságot biztosítanak. A pontos időzítési vezérlést igénylő alkalmazások olyan modellektől profitálnak, amelyek kristályoszcillátoros referenciajelet és digitális kalibrálási lehetőséget kínálnak.
Alkalmazásspecifikus kiválasztási szempontok
Ipari környezet követelményei
Az ipari környezetek egyedi kihívásokat jelentenek az időrelék kiválasztása szempontjából, beleértve a hőmérsékleti szélsőségeket, a páratartalom-szinteket, a rezgéseket és az elektromágneses zavarokat. A működési hőmérséklet-tartománynak alkalmazkodnia kell a telepítési helyek környezeti feltételeihez, a kiterjesztett hőmérsékleti tartományú modellek pedig kültéri alkalmazásokhoz vagy magas hőmérsékletű folyamatkörnyezetekhez alkalmasak. A nedvességállóság megbízható működést biztosít páratartalmas területeken, mint például élelmiszer-feldolgozó üzemek, vegyi gyárak és tengeri telepítések. Védőburkolatok és tömített kivitel megakadályozzák a nedvesség bejutását és a szennyeződést, amely károsíthatja a belső alkatrészeket.
A rezgés- és ütésállóságra vonatkozó előírások az ipari gépekben és közlekedési alkalmazásokban előforduló mechanikai igénybevételekre adnak választ. Szilárdtest időzítő relé a tervek szuperiort mechanikai zavarokkal szembeni ellenállást kínálnak az elektromágneses modellekhez képest mozgó alkatrészekkel. Az elektromágneses kompatibilitás szempontjai kritikusakká válnak olyan környezetekben, ahol változtatható frekvenciájú hajtások, hegesztőberendezések és nagy teljesítményű kapcsolóeszközök találhatók. A megfelelő árnyékolás és szűrés megbízható működést biztosít az elektromágneses zavarok ellenére a szomszédos berendezésektől.
Integráció és Kompatibilitás
A rendszerintegrációs követelmények befolyásolják az időrelé kiválasztását, hogy biztosítsák a meglévő vezérlési architektúrákkal és kommunikációs protokollokkal való kompatibilitást. A DIN-sínre szerelhető lehetőségek egységesített táblainstallálást és karbantartási eljárásokat tesznek lehetővé ipari vezérlőszekrényekben. A foglalatos tervek lehetővé teszik a gyors cserét karbantartási műveletek során, minimalizálva a leállásokat és egyszerűsítve a készletgazdálkodást. Csatlakoztatható időrelé modulok támogatják a forró csere funkciót kritikus alkalmazásokban, ahol folyamatos működés szükséges.
A kommunikációs interfész lehetőségek kibővítik a modern időrelék rendszerek funkcióit, lehetővé téve a távoli figyelést és programozást. Az RS-485, Modbus vagy Ethernet csatlakozással rendelkező modellek zökkenőmentesen integrálhatók a felügyelő vezérlési és adatgyűjtő rendszerekbe. A digitális bemeneti és kimeneti lehetőségek növelt rugalmasságot biztosítanak összetett időzítési sorozatokhoz és többfokozatú folyamatvezérlési alkalmazásokhoz. A programozó szoftverek és konfigurációs eszközök leegyszerűsítik a beállítási eljárásokat, és lehetővé teszik a fejlett időzítési funkciókat, amelyek optimalizálják az üzemeltetési hatékonyságot.
Teljesítményoptimalizálás és ajánlott eljárások
A telepítésre vonatkozó iránymutatások
A megfelelő telepítési gyakorlatok biztosítják az időrelé optimális teljesítményét és meghosszabbított élettartamát ipari alkalmazásokban. A rögzítési orientáció figyelembevétele hatással van az elektronikus modellek hőelvezetésére és az alkatrészek terhelésére, ahol általában a függőleges szerelés nyújt jobb hőkezelést. Elegendő hely körül a készülékeknek elősegíti a levegőcirkulációt, és megkönnyíti a karbantartási hozzáférést rendszeres ellenőrzéshez és beállítási eljárásokhoz. Az elektromos csatlakozások megfelelő vezeték méretet és bekötési technikákat igényelnek a feszültségesés minimalizálásához és a megbízható jelátvitel biztosításához.
A bekötési gyakorlatok jelentősen befolyásolják az időrelék teljesítményét, különösen elektromosan zajos ipari környezetekben. A vezérlő- és teljesítménykörök elkülönítése csökkenti az elektromágneses zavarokat, és javítja a jelminőséget. A sodrott párvezetékek és árnyékolt vezetők további védelmet nyújtanak a zajok felvétele ellen érzékeny időzítési alkalmazásokban. A megfelelő földelési technikák stabil referenciapotenciálokat hoznak létre, és minimalizálják a földhurkok hatását, amelyek veszélyeztethetik az időzítés pontosságát és az üzemeltetés megbízhatóságát.
Karbantartás és hibaelhárítás
A rendszeres karbantartási eljárások meghosszabbítják az időrelék élettartamát, és fenntartják a megfelelő teljesítményjellemzőket az üzemidő alatt. A vizuális ellenőrzési protokollok felismerik a túlmelegedés, korrózió vagy mechanikai sérülés jeleit, amelyek a közelgő meghibásodásra utalhatnak. Az érintkezők ellenőrzése és tisztítása megakadályozza az oxidáció felhalmozódását, amely növeli az érintkezési ellenállást, és csökkenti az átkapcsolás megbízhatóságát. Az elektronikus modellek kevesebb karbantartást igényelnek az elektromágneses típusokhoz képest, a rendszeres kalibráció-ellenőrzés pedig biztosítja a pontos időzítés folyamatos fenntartását.
A időrelék rendszereinek hibaelhárítási eljárásai a bemeneti jelek, időzítési funkciók és kimeneti válaszok szisztematikus elemzését foglalják magukban. A digitális multiméteres mérések ellenőrzik az ellátófeszültség stabilitását és az érintkezők folytonosságát különböző üzemállapotokban. Az oszcilloszkópos elemzés olyan időzítési pontosságot és jelminőségi jellemzőket tár fel, amelyek rutinszerű üzemelés során nem feltétlenül láthatók. A cserére vonatkozó eljárásoknak meg kell felelniük a gyártó ajánlásainak annak érdekében, hogy biztosítsák a kompatibilitást és fenntartsák a rendszer megbízhatósági szintjét.
Költségoptimalizálás és kiválasztási stratégiák
Összköltség-kalkuláció elemzése
A időrelék lehetőségeinek értékelése a kezdeti beszerzési áron túlmutató teljes tulajdonlási költségek alapos elemzését igényli. Az elektronikus modellek általában magasabb kezdeti költséggel járnak, de kiváló megbízhatóságot és csökkentett karbantartási igényt kínálnak, amely hosszú távon alacsonyabb üzemeltetési költségekhez vezet. Az energiahatékonyság szempontjai különösen jelentőssé válnak olyan alkalmazásoknál, ahol számos időrelé egység van jelen, és az energiafogyasztás különbsége hatással van a létesítmény teljes üzemeltetési költségeire. A bővített garanciafedezet és a gyártó támogató szolgáltatásai további értéknövelő tényezőt jelentenek kritikus alkalmazások esetén.
Az életciklus-költségelemzés magában foglalja a cserék gyakoriságát, a karbantartási munkaerő-igényt és a leállások költségeit. A magas minőségű, megbízhatóságukat már bizonyított időrelé modellek csökkentik a váratlan meghibásodásokat és a kapcsolódó termelési veszteségeket. Az adott gyártókra és modellcsaládokra történő szabványosítás csökkenti a készletgazdálkodás bonyolultságát és a karbantartó személyzet képzési igényét. A nagyobb volumenű beszerzések és a hosszú távú beszállítói kapcsolatok gyakran költségelőnyt jelentenek a nagy léptékű telepítésekhez és a folyamatos pótlási igényekhez.
Jövőbiztonság szempontjai
Az időrelék tervezésének technológiai fejlődése a kapcsolódóképesség, programozhatóság és diagnosztikai funkciók javítására helyezi a hangsúlyt, támogatva az Ipar 4.0 kezdeményezéseket. Az beágyazott mikroprocesszorokkal rendelkező okos időrelé modellek lehetővé teszik a kifinomultabb időzítési funkciókat és a távoli figyelést az ipari hálózatokon keresztül. A firmware frissítések kiterjesztik a termékek élettartamát, és új funkciókat adnak hozzá hardvercsere nélkül, így hosszú távú értéket és alkalmazkodóképességet biztosítanak. A moduláris tervezés rugalmasan alkalmazkodik a változó igényekhez, és költséghatékony frissítéseket tesz lehetővé az üzemeltetési igények változásának függvényében.
Az interoperabilitási szabványok biztosítják a kompatibilitást a fejlődő ipari kommunikációs protokollokkal és vezérlőrendszer-architektúrákkal. A nyílt forráskódú programozási környezetek és szabványos konfigurációs eszközök csökkentik a tulajdonosi szoftverektől való függőséget, és lehetővé teszik a rugalmas rendszerintegrációt. A skálázhatóságra vonatkozó megfontolások támogatják a időzítésvezérlő rendszerek bővítését a meglévő időrelék újra-konfigurálása vagy kicserélése nélkül. Az előrefelé kompatibilitás tervezése minimalizálja az elavulás kockázatát, és védi a hosszú távú befektetési értéket.
GYIK
Mi a különbség az elektronikus és az elektromágneses időrelék között
Az elektronikus időzítőrelék szilárdtest alkatrészeket és mikroprocesszoros vezérlést használnak pontos időzítési funkciókhoz, szuperponos pontosságot, megbízhatóságot és programozási rugalmasságot kínálva az elektromágneses modellekhez képest. Az elektromágneses időzítőrelék mechanikus időzítési mechanizmusokat alkalmaz, mint például motoros mozgatású tokmányokat vagy hőelemeket, így robosztus működést biztosítanak durva környezetben, de korlátozott időzítési pontossággal és beállítási képességekkel. Az elektronikus modellek általában több időzítési üzemmódot, digitális kijelzőt és kommunikációs interfészt tartalmaznak, míg az elektromágneses típusok egyszerűséget és elektromágneses impulzus-ellenállást kínálnak speciális alkalmazásokhoz.
Hogyan határozhatom meg a megfelelő érintkező terhelhetőséget az időzítőrelé alkalmazásomhoz
Az érintkező terhelhetőségének kiválasztásához elemzés szükséges a csatlakoztatott terhelés jellemzőiről, beleértve az áramerősség-igényt, a feszültségszinteket és a terheléstípusokat, mint például ohmos, induktív vagy kapacitív. Az induktív terhelések, mint a motorok és mágnesszelepek, nagyobb érintkező terhelhetőséget igényelnek a bekapcsolási áramlökések és a kapcsolási műveletek során fellépő visszafeszültség-hatások miatt. A biztonsági tartalékot a számított terhelési igény felett 25–50% között kell meghatározni, hogy figyelembe lehessen venni az öregedési hatásokat és az üzemeltetési változékonyságot. Figyelembe kell venni a munkaciklus-igényeket, a kapcsolási gyakoriságot és a környezeti feltételeket, amelyek befolyásolhatják az érintkező élettartamát és megbízhatóságát az adott alkalmazásban.
Használhatók-e időrelék extrém hőmérsékletű környezetben
Sok időrelé modell hosszabbított hőmérsékleti működésre készül, amely -40°C-tól +70°C-ig vagy annál magasabb értékig terjedhet, a szerkezeti anyagoktól és az alkatrészek specifikációitól függően. Az elektronikus modellek, amelyek szilárdtest alkatrészekből állnak, általában jobb hőmérsékleti stabilitást nyújtanak, mint az elektromágneses típusok mechanikus elemekkel. A speciális magas hőmérsékletű változatok olyan alkalmazásokhoz alkalmasak, mint kemencék szabályozása, gépjárműipar és űrtechnológia, ahol a környezeti hőmérséklet meghaladja a szabványos előírásokat. Mindig ellenőrizze a hőmérsékleti értékeléseket a tényleges telepítési körülményekkel szemben, és fontolja meg a hőkezelési stratégiákat zárt térben történő alkalmazásoknál.
Milyen időzítési pontosságot várhatok a modern időrelé rendszerektől
Az elektronikus időrelék modellek tipikusan ±0,1% és ±0,5% közötti időzítési pontosságot nyújtanak a beállított értékekhez képest normál működési körülmények mellett, a magas pontosságú egységek pedig még jobb teljesítményt érnek el. A kristályvezérelt oszcillátorok és hőmérséklet-kompenzációs áramkörök biztosítják a pontosságot széles környezeti határok mellett. Az elektromágneses modellek általában ±2% és ±5% pontosságot kínálnak a mechanikus tűrések és a hőmérséklet hatásai miatt a időzítési elemeken. A hosszú távú időzítési stabilitás a komponens minőségétől és a környezeti körülményektől függ, az elektronikus modellek kiváló hosszú távú konzisztenciát mutatnak.
