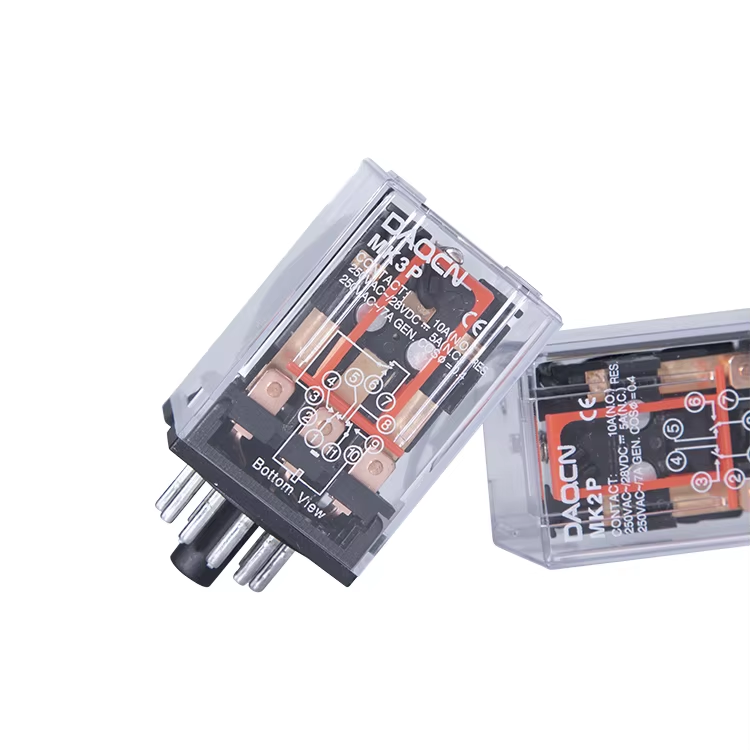

Kako pravilno priključiti 11-krak relje za vstavljanje (serija MK) za nadzor zapletenih logičnih funkcij

Uvod: Raznolikost 11-igelnega releja

Na področju industrijske avtomatizacije in načrtovanja nadzornih plošč so programabilni logični krmilniki (PLC) zelo razširjeni. Kljub naraščanju digitalnih krmilnikov pa elektromehanski releji ostajajo bistveni za zagotavljanje fizične električne izolacije, pomnoževanja signalov in logičnega nadzora blokiranja. Med njimi je 11-iglen vstavljalni relej relay —znan tudi kot serija MK ali cilindrični igelni relej—eden najraznolikejših in najtrših komponent, ki so na voljo.

Z razporeditvijo stikov s tremi poli in dvema položajema (3PDT) omogoča 11-igljen rele najenkrat prek enega krmilnega signala preklopiti tri popolnoma neodvisne električne vezje. Ta lastnost ga naredi idealnega za zapleteno trdno povezano logično krmilno funkcijo, kot so medsebojna blokada motorja za naprej in nazaj, varnostni omejitveni stikali, avtomatski preklopniki ter povratne zanke alarmov. Za inženirje B2B, izdelovalce plošč in veleposrednike je osvojitev priključitve igel in logičnega preslikavanja 11-igljenga rela ključnega pomena za zagotavljanje zanesljivega in brezhibnega delovanja sistema. Ta vodnik podrobno tehnično razloži konfiguracijo 11-igljene priključne ploščice, standardne postopke priključitve in praktične logične uporabe.

Razumevanje 11-igljene konfiguracije priključnih igel (shema priključitve)

Za uspešno priključitev 11-kratnega vtičnega releja morate razumeti standardno številčno razporeditev njegove cilindrične podlage. Pini so razporejeni v krožnem vzorcu in oštevilčeni od 1 do 11, ko jih gledamo od spodaj (ali na ustreznem vtičnem vmesniku za montažo na DIN-skočko).
Glede na mednarodne električne standarde (IEC) so 11 pinov razdeljeni v tri ločene funkcionalne skupine: delovna tuljava, skupni priključki in stikalni kontakti (običajno odprti in običajno zaprti).

1. Delovna tuljava (pini 2 in 10)
Na ta dva pina se priključi napetost za elektromagnetno tuljavo releja. Ko se nad pini 2 in 10 priključi krmilna napetost (lahko je izmenična ali enosmerna, odvisno od modela, npr. 24 V DC ali 220 V AC), se tuljava zagnje in ustvari magnetno polje, ki privleče armaturo navzdol ter s tem preklopi kontakte.

• Pin 2: Običajno se priključi na ničelni vodnik (pri izmenični napetosti) ali negativni/ozemljitveni priključek (pri enosmerni napetosti) krmilnega napajalnika.

• Pinek 10: Povezan z aktivno fazo (za izmenični tok) ali pozitivnim (za enosmerni tok) krmilnim signalom, ki se običajno vklopi z gumbom, senzorjem ali izhodom PLC.

2. Pol 1 (pinski 1, 3, 4)
To je prvi neodvisen enopolni dvojni stik (SPDT).

• Pinek 1: Skupni (COM) priključek. Na njem je priključen vir napetosti za prvi preklopnik.

• Pinek 3: Normalno odprt (NO) priključek. Ta stik je odprt, ko rele ne deluje, in se zapre, ko se navitje zagnje.
• Pinek 4: Normalno zaprt (NC) priključek. Ta stik je zaprt, ko rele ne deluje, in se odpre, ko se navitje zagnje.

3. Pol 2 (pinski 11, 9, 8)

To je drugi neodvisen preklopnik.

• Pinek 11: Skupni (COM) priključek.

• Pinek 9: Normalno odprt (NO) priključek.

• Pin 8: Terminal za normalno zaprto (NC) vezavo.

4. Pol 3 (pini 6, 7, 5)

To je tretji neodvisen stikalni krog.

• Pin 6: Skupni (COM) terminal.

• Pin 7: Terminal za normalno odprto (NO) vezavo.

• Pin 5: Terminal za normalno zaprto (NC) vezavo.

Z ohranitvijo popolne električne izolacije med temi tremi poli lahko z eno samo nadzorno signalno tuljavo releja vklopite različne napetosti (npr. z uporabo pola 1 za vklop 220 V AC za ventilatorski motor, pola 2 za vklop 24 V DC za vhodni signal PLC-ja in pola 3 za vklop 12 V DC za alarmno LED diodo).

Podrobna profesionalna navodila za priključitev

Pri sestavljanju nadzornega ohišja vedno priključite žice na vtičnico za montažo na DIN-sled, namesto da bi neposredno lotili spajkanja na pine releja. Sledite tej profesionalni postopkovni navodili za namestitev:

Korak 1: Namestite vtičnico in označite svoje žice

• Prislonite 11-iglno vtičnico trdno na standardno DIN-sličico 35 mm.

• Pred priključitvijo katerih koli žic uporabite natisnjene terminalne rokave ali oznake za žice, da vsako žico označite v skladu z vašim električnim shematskim diagramom. To je ključno za kasnejše odpravljanje napak.

Korak 2: Priključite krmilni tuljavni krog

• Neutralno ali negativno krmilno žico priključite na sponko 2 vtičnice.

• Preklopljeno fazno ali pozitivno krmilno žico (iz gumba za zagon ali izhoda PLC-ja) priključite na sponko 10.

Korak 3: Priključite obremenitvene in logične kroge

Glede na vaše logične zahteve priključite obremenitvene žice na ustrezne polne sponke. Na primer, če želite uporabiti pol 1 za krmiljenje indikatorja svetlobe:

• Vhodno žico za fazo priključite na sponko 1 (COM).

• Žico, ki gre do zelene indikatorske lučke »Stroj je v obratovanju«, priključite na sponko 3 (NO).

• Žico, ki gre do rdeče indikatorske lučke »Stroj je ustavljen«, priključite na sponko 4 (NC).

• Ko rele je brez napetosti, se rdeča luč na priključku 4 prižge.

Ko se tuljava napetostno obremeni, se rdeča luč ugasne in zasveti zelena luč na priključku 3.

Korak 4: Namestitev releja in pritrditev varnostnega klina

• Poravnajte žleb za ključ na sredinskem kontaktu releja MK z luknjo za sredinski stolp v vtičnici. Žleb zagotavlja, da se rele lahko vstavi le v pravilni fizični orientaciji.

• Rele pritisnite trdno v vtičnico, dokler se ne namesti povsem.

• Namestite kovinski ali plastični varnostni klin čez ohišje releja in ga pritrdite na zaklepne zobe vtičnice. To preprečuje razrahljanje releja zaradi industrijskih vibracij.

Praktična uporaba logike: medsebojno blokiranje motorja za naprej in nazaj

Ena najpogostejših poslovnih (B2B) uporab 11-krakih relejev je zagotavljanje fizičnega strojnega medsebojnega blokiranja med kontaktorji za naprej in nazaj. To preprečuje hkratno napetostno obremenitev obeh kontaktorjev, kar bi povzročilo katastrofalno fazo-na-fazo kratek stik.

• Povežite krmilni signal za tuljavo stikala za naprej prek normalno zaprtega stika pola 1 (pini 1 in 4) reversnega releja.

• Povežite krmilni signal za tuljavo stikala za nazaj prek normalno zaprtega stika pola 1 (pini 11 in 8) naprejnega releja.

• Ta fizična ožičitev zagotavlja, da je dokler je aktiviran reversni relej, krmilna pot naprejnega releja fizično odprta in se ne more vzbuditi, kar zagotavlja zanesljivo, varnostno blokado, neodvisno od programskega krmiljenja.

Zakaj so releji serije MK z 11 pini od DAQCN industrijski standard

Pri podjetju DAQCN izdelujemo releje serije MK z 11 pini in ustrezne vtičnice v skladu z najvišjimi globalnimi standardi industrijske trdnosti in električne varnosti:

• Trpežni kontakti iz srebrne zlitine: Naši releji serije MK imajo visokokakovostne kontakte iz srebra in cinka (AgSnO2), ki ponujajo odlično odpornost proti lokom in dolgo električno življenjsko dobo pri težkih induktivnih krmilnih obremenitvah.

• Svinčeni kontakti z visoko prevodnostjo: 11 cilindričnih svinčev je izdelanih iz visokočistega bakra z debelo nikljevo prevleko, kar zagotavlja nizko prehodno upornost, minimalno toplotno obremenitev in varno priključitev v razdelilno ploščo.

• Jasni mehanski in LED indikatorji: Vsak relej DAQCN MK je opremljen z mehanskim indikatorjem zastavice in integriranim visoko vidnim LED indikatorjem, kar omogoča tehnikom za vzdrževanje takojšen vpogled v delovno stanje releja brez uporabe multimetra.

• Ognjevzdržno prozorno ohišje: Naša ohišja so izdelana iz udarozdržnega, samougašajočega polikarbonata, ki omogoča jasen vpogled v notranjost in zaščiti komponente pred prahom in udarci.
  Za industrijske veleposrednike, izdelovalce plošč in distributerje avtomatizacije predstavlja zalogovanje relejev in priključkov serije DAQCN MK rešitev z visoko zanesljivostjo in skladnostjo z standardi, ki izpolnjuje najzahtevnejše industrijske zahteve.

Zaključek: Obvladovanje klasičnih krmilnih vezij

Povezovanje 11-igelnega vstavljalnega releja (serija MK) je osnovna veščina za industrijske elektroinženirje in izdelovalce električnih plošč. Z razumevanjem krožnega razporeda igel, usklajevanjem skupnih vhodov s priključki COM ter izkoriščanjem treh neodvisnih polov SPDT lahko gradite zapletene, zelo zanesljive sisteme strojne logike in varnostnih medsebojnih blokad. Izbor relejev in vtičnic visoke kakovosti od DAQCN zagotavlja, da vaše nadzorne plošče delujejo z največjo stabilnostjo, natančnostjo in varnostjo sezono za sezono.
